データフレームからの散布図作成，画像ファイルに保存（R システム，ggplot2，plot を使用）

前準備

R システムのインストール

• Windows での R システムのインストール: 別ページ »で説明している．
• Ubuntu での R システムのインストール: 別ページ »で説明している．

ggplot2 のインストール

R システムで，次のコマンドを実行し，ggplot2 をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("ggplot2")

データフレームからの散布図の作成

x 値を格納したベクトル，y 値を格納したベクトルを引数として plot() 関数を使うと，散布図が作成される．

この場合「X[,c("属性名")]」のような書き方で，X から列を抜き出して，ベクトルを作る．

• Iris データセットの散布図の例

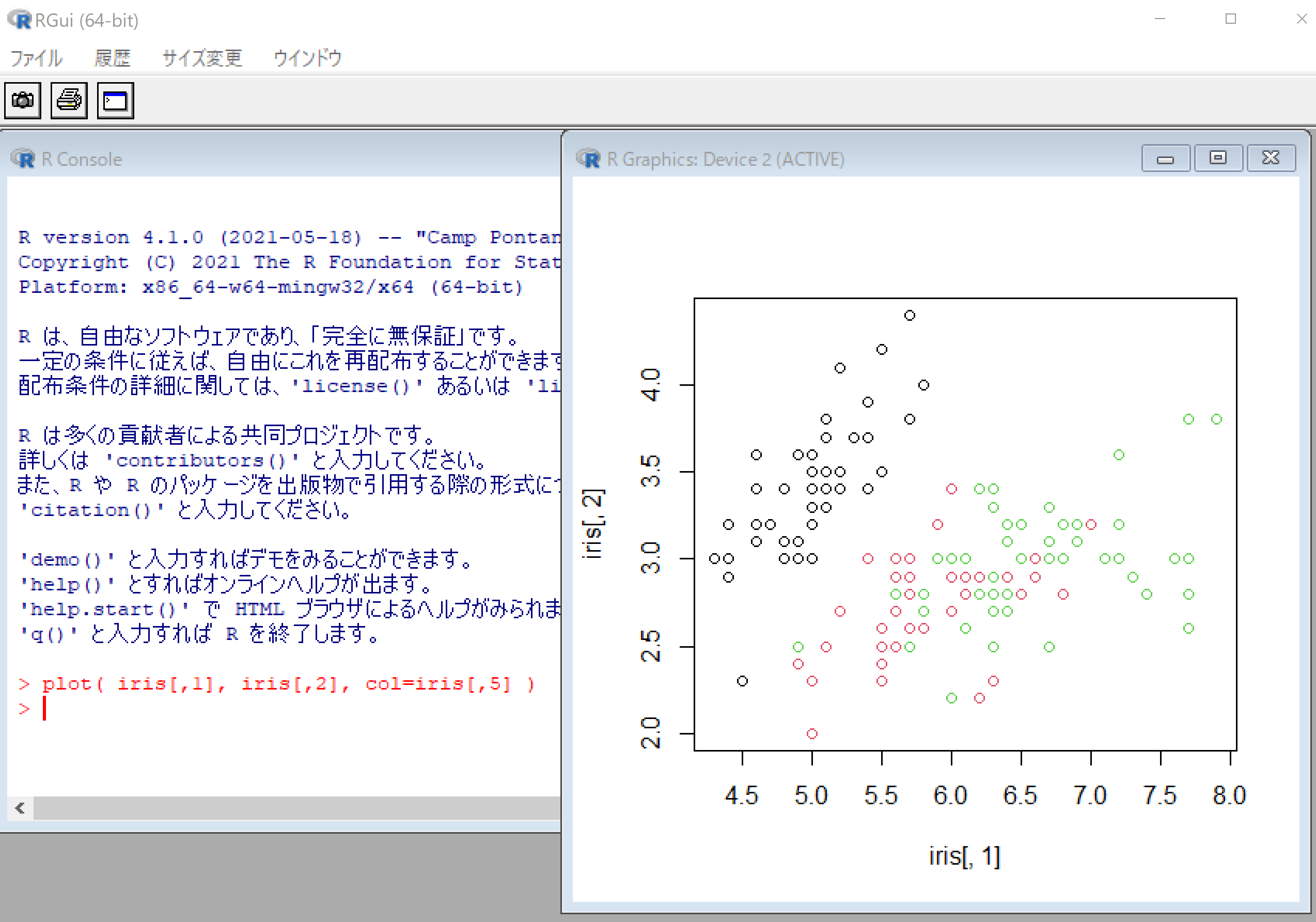

  plot( iris[,1], iris[,2], col=iris[,5] )


  　

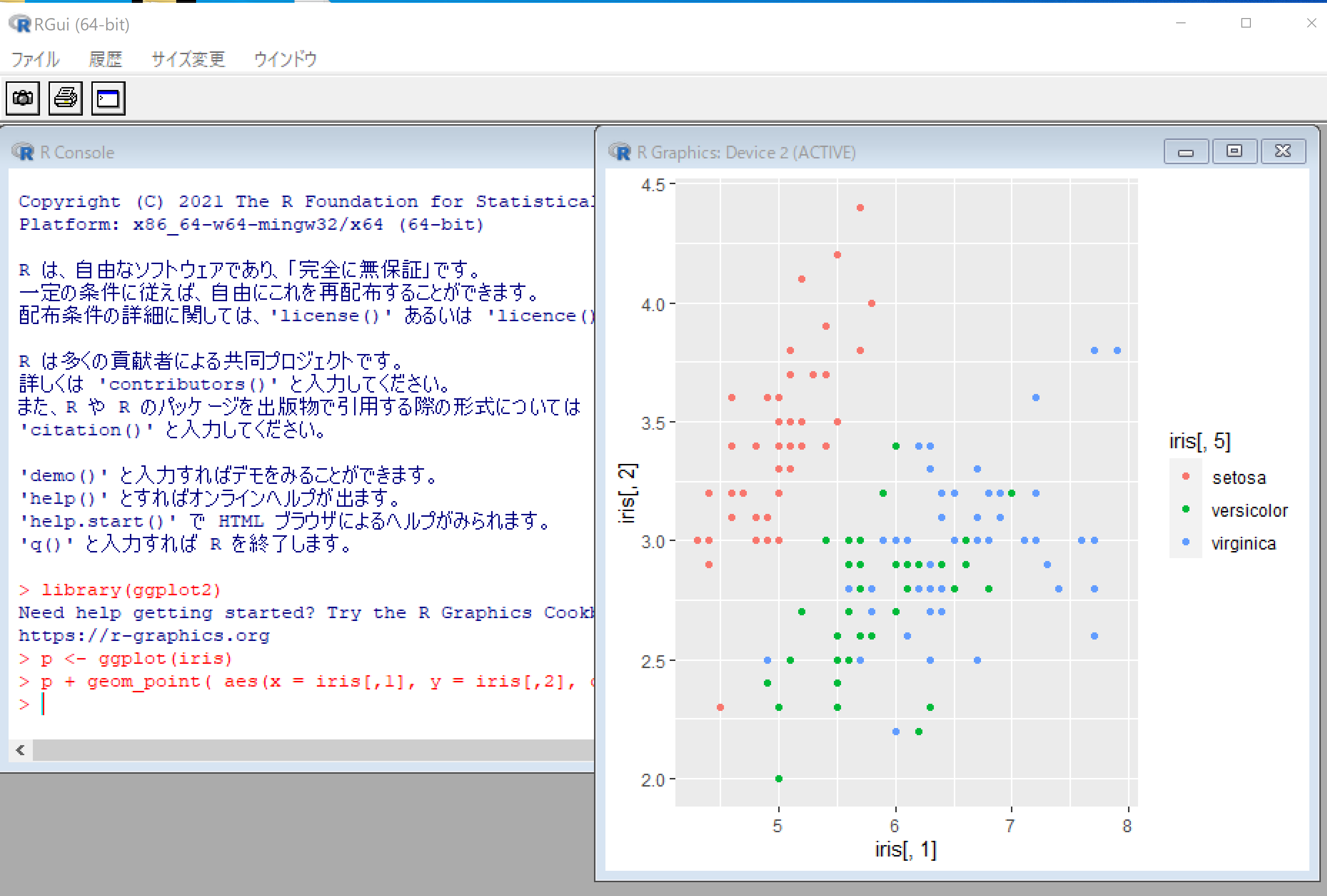

  library(ggplot2)
  p <- ggplot(iris)
  p + geom_point( aes(x = iris[,1], y = iris[,2], colour = iris[,5]) ) + scale_colour_hue()


  　

グラフの画像ファイルへの保存

グラフィカル・デバイスの種類

• postscript pdf pictex : LaTeX/PicTeX ファイル
• png : PNG ファイル
• jpeg : JPEG ファイル
• bmp : BMP ファイル
• windows : Windows
• x11 : UNIX, Linux

など．

詳細は「help(Devices)」で確認できる

グラフィカル・デバイスを用いたグラフの画像ファイルの保存

例えば，PNG ファイルを作りたいときは，最初に「png()」を実行．最後に「dev.off()」で，ファイルを閉じる． すると，作業ディレクトリにファイルができる．作業ディレクトリは，getwd() で分かる．

png( file="C:/1.png" ) のように，ファイル名をフルパスで指定することもできる．ここで「/」を使っているのは「\」の書き間違いではない．

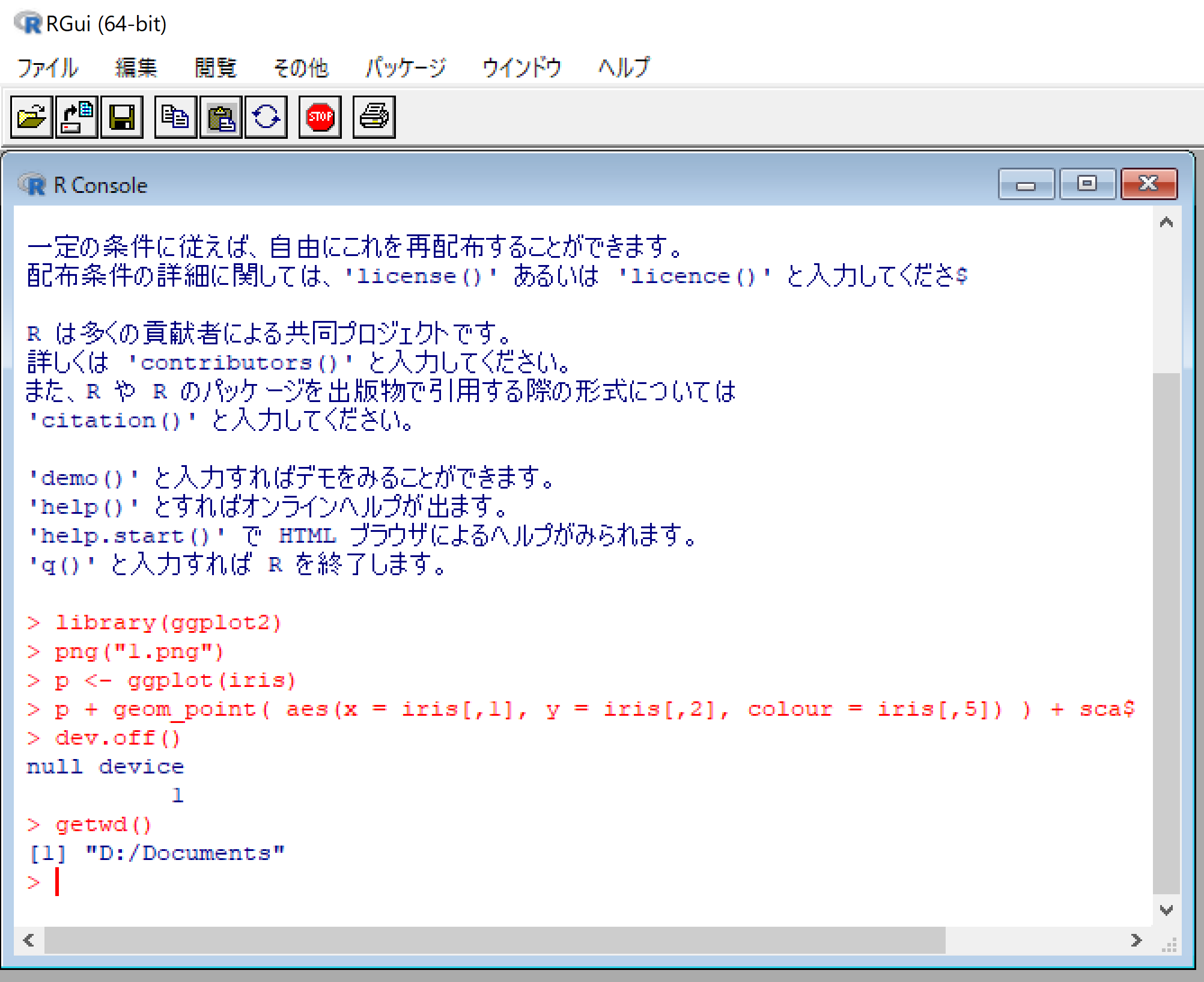

library(ggplot2)
png("1.png")
p <- ggplot(iris)
p + geom_point( aes(x = iris[,1], y = iris[,2], colour = iris[,5]) ) + scale_colour_hue()
dev.off()
getwd()

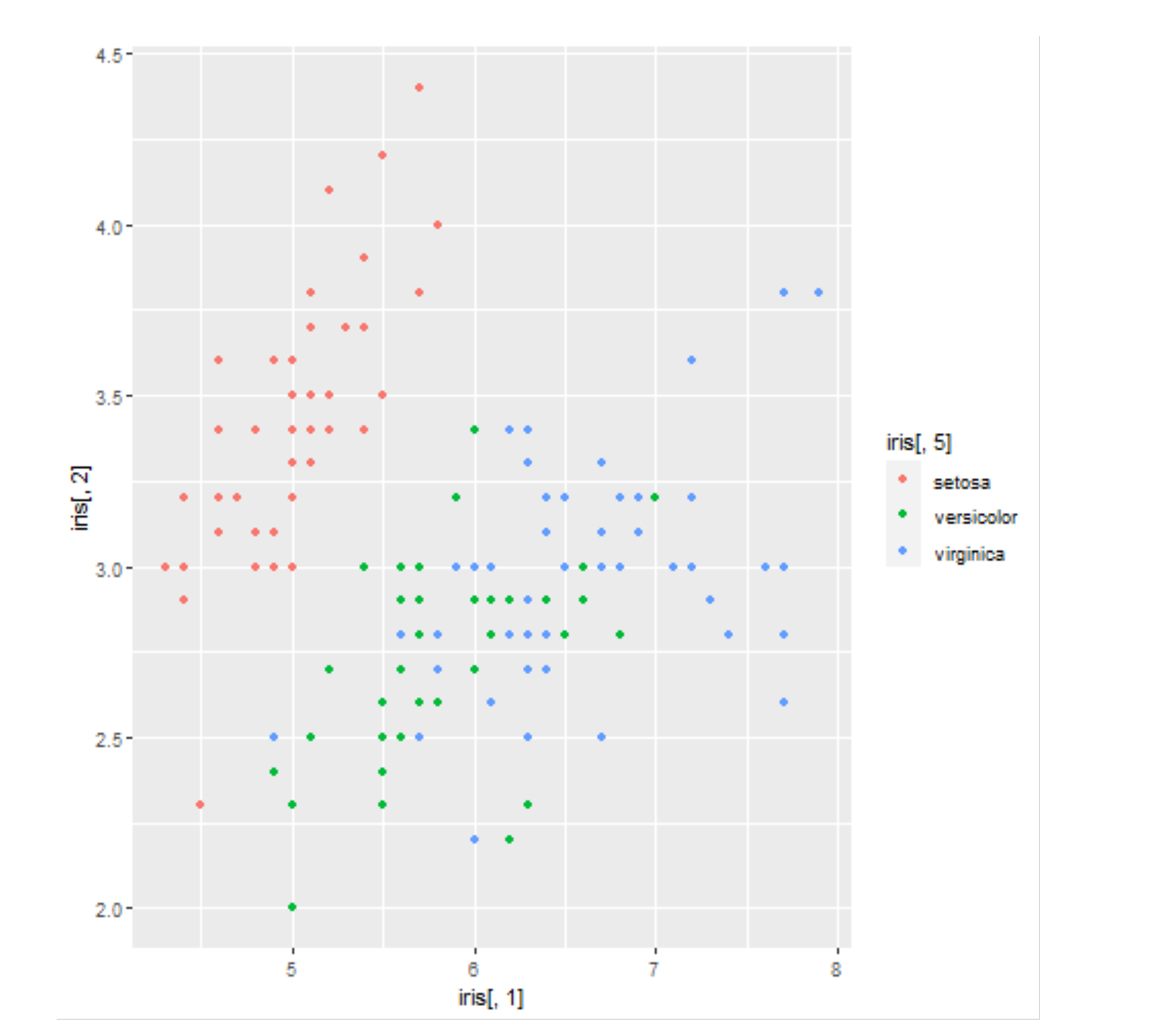

ファイルができる．ファイルを表示すると次のようになる．
