Ruby でグラフ作成

【関連する外部ページ】: http://www.gfd-dennou.org/arch/davis/gfdnavi/doc/install/install-rails.htm

Linux での事前準備

1. Linux で Ruby 処理系と RubyGems のインストールが済んでいること。

   ◆ Ubuntu でのインストール手順（例）

   sudo apt -y update
   sudo apt -y install ruby-full rubygems


2. JRuby を使う場合に限り，Windows での Java JDK 18 (Java SE Development Kit 18) のインストールが済んでいること．
3. ImageMagick と GraphiceMagick と ImageMagick Ruby インタフェース (RMagick) をインストール
   • ImageMagick のインストール

     ◆ 操作手順の例

     cd /tmp
     wget ftp://ftp.kddlabs.co.jp/graphics/ImageMagick/ImageMagick-6.7.0-6.tar.bz2
     tar -xvjof ImageMagick-6.7.0-6.tar.bz2
     cd ImageMagick-6.7.0-6
     ./configure --without-perl
     make
     sudo make install


   • GraphicsMagick のインストール

     ◆ 操作手順の例

     cd /tmp
     wget http://sourceforge.jp/projects/sfnet_graphicsmagick/downloads/graphicsmagick/1.2.10/GraphicsMagick-1.2.10.tar.bz2
     tar -xvjof GraphicsMagick-1.2.10.tar.bz2
     cd GraphicsMagick-1.2.10
     ./configure --without-perl
     make
     sudo make install


   • ImageMagick Ruby インタフェース (RMagick) のインストール gem update gem install rmagick --include-dependencies

   ■ Linux の場合の参考情報

   RMagick はruby-1.8 系列, Ruby 1.9 系列では動く（確認済み）． JRuby-1.4 は未確認です．

Windows での事前準備

1. Windows での Ruby 処理系のインストールと, RubyGems のインストールと，RMagick のインストールが済んでいること
2. JRuby を使う場合に限り，Windows での Java JDK 18 (Java SE Development Kit 18) のインストールが済んでいること．

■ Windows の場合

RMagick は Windows 用のバイナリファイルを使うが，ruby-1.8 系列 では動く (JRuby-1.4 も OK)．つまり ruby-1.9 系列ではだめ　(2009/10時点)． （残念ながら私にはソースコードからビルドする技量が無い）

gruff を gem を使ってインストール

gruff は，Ruby で動くグラフ作成ソフトウェア．

1. 「gem install gruff」の実行

   gem install gruff



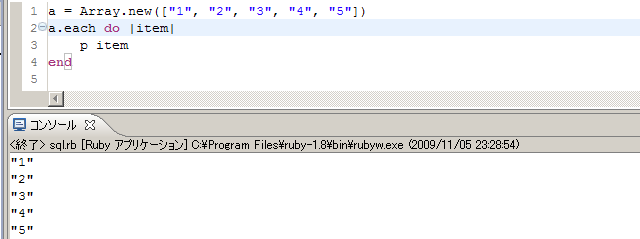

2. 実行結果の確認


グラフ作成の例

1. http://rubyonrails.com/pages/gruff で公開されていたに記載のサンプルプログラムをファイルに保存（現在は，このページがなくなっている）

   ここでは，仮にファイル名をhoge.rb としている．


2. プログラムの実行とグラフの確認

   要点: Linux でも Windows でも同じ結果が得られる

   ■ Linux, Ruby バージョン 1.8.7 の場合

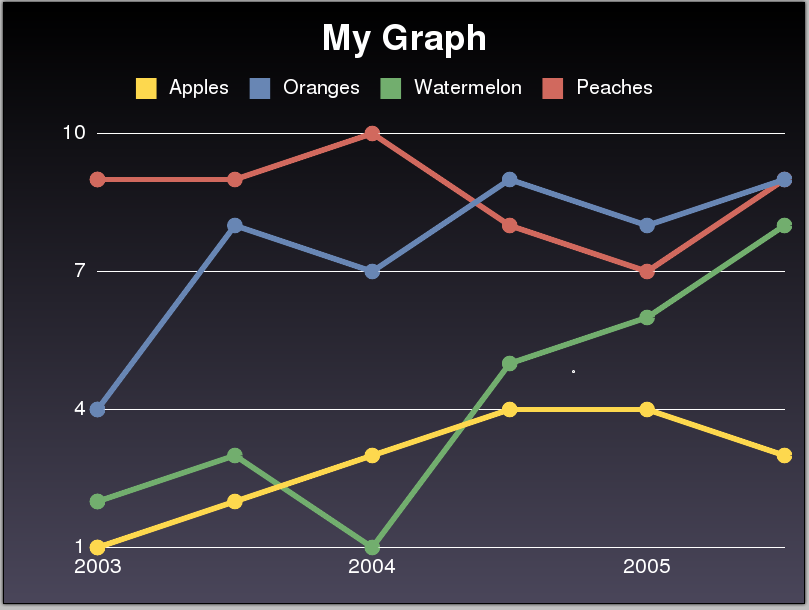

   Linux での動作画面例 (Ruby バージョン 1.8.7)

   ■ Linux, Ruby バージョン 1.9.1 の場合


   Linux での動作画面例 (Ruby バージョン 1.9.1)

   ■ Windows, Ruby バージョン 1.8.7 の場合

   ruby hoge.r
   # 画像表示ソフトで my_fruity_graph.png を表示

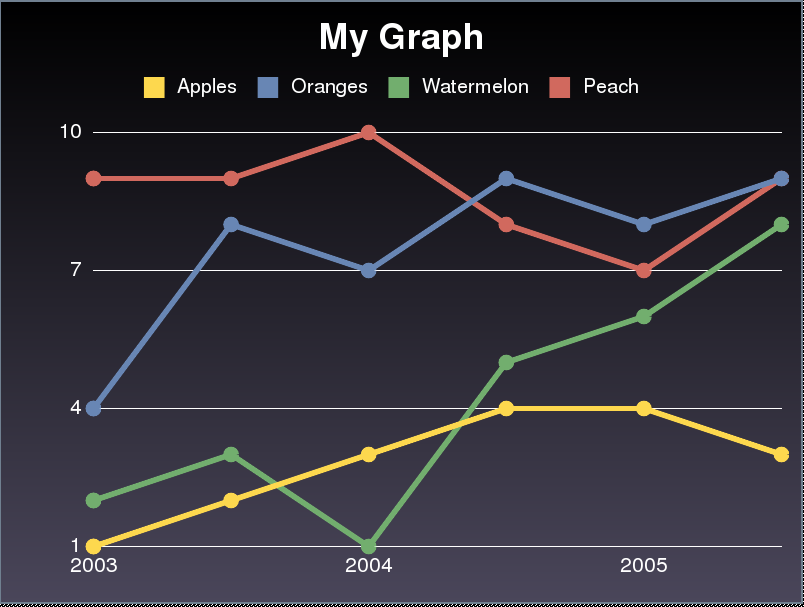

   Windows での動作画面例 (Ruby バージョン 1.8.7)

   ■ Windows, JRuby バージョン 1.4.0 の場合

   jruby hoge.r
   # 画像表示ソフトで my_fruity_graph.png を表示



   Windows での動作画面例 (JRuby バージョン 1.4.0)

種々のグラフ

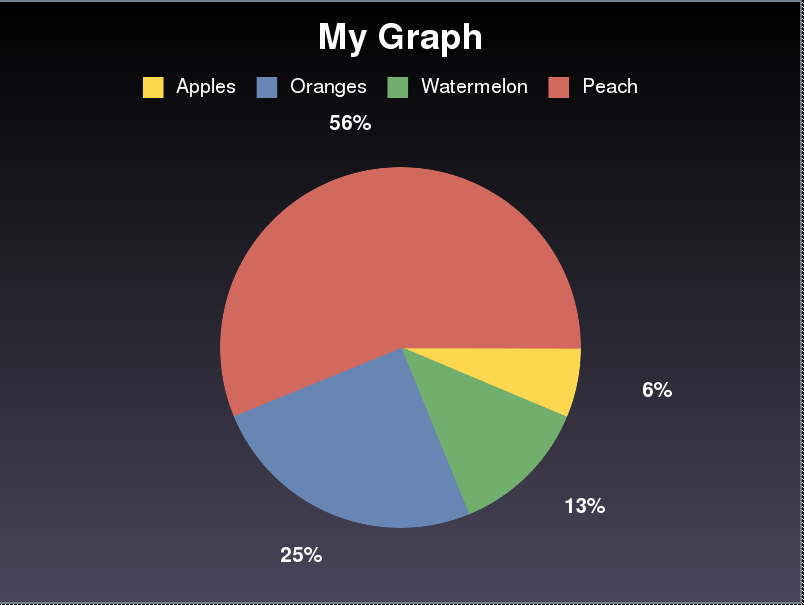

• g = Gruff::Area.new

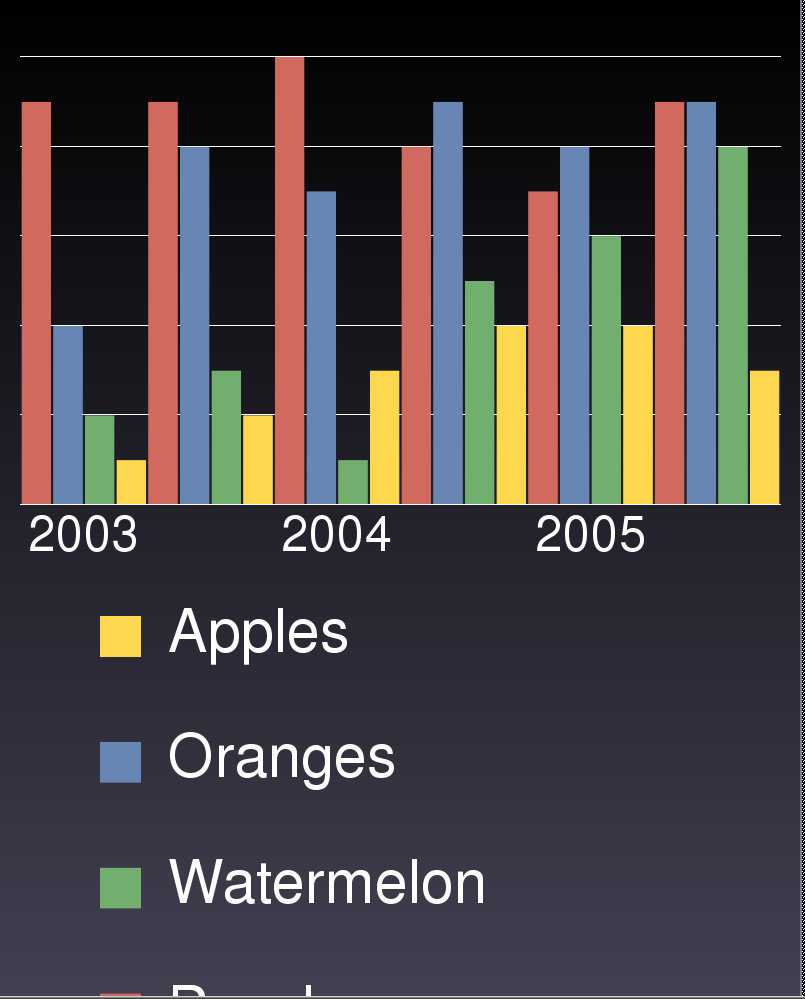

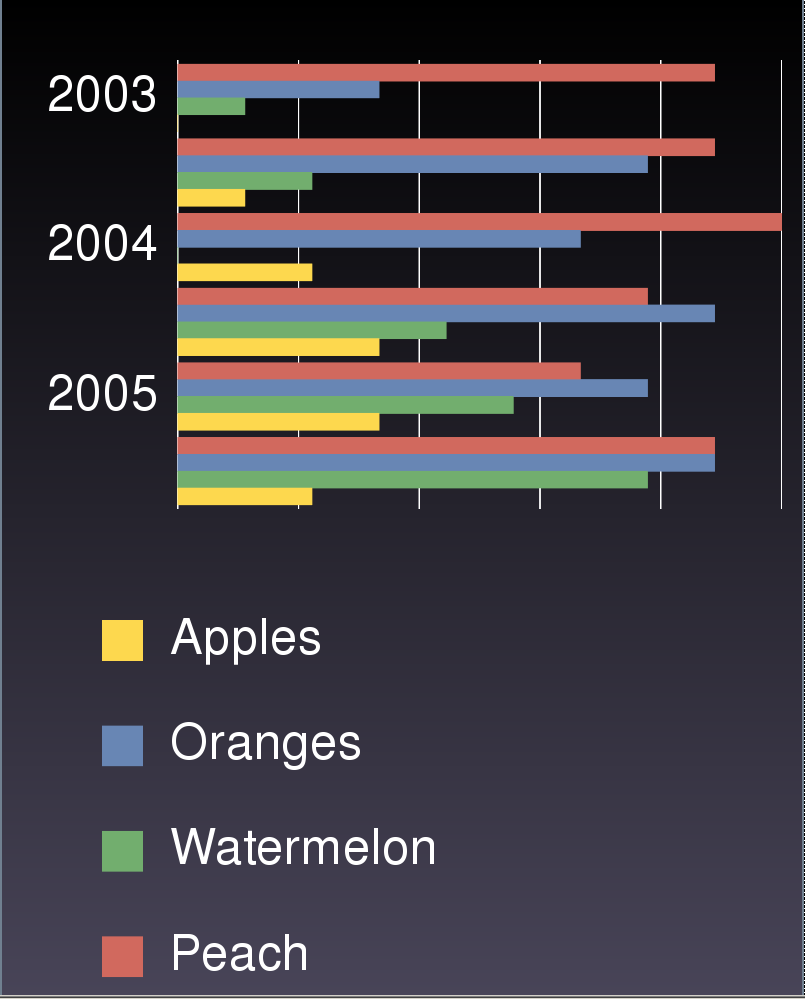

• g = Gruff::Bar.new

• g = Gruff::Dot.new

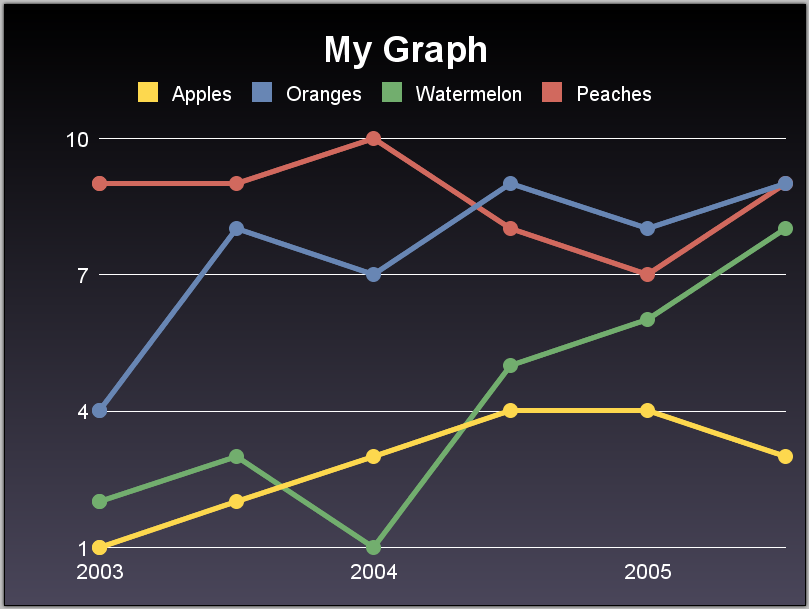

• g = Gruff::Line.new

• g = Gruff::Mini::Bar.new

• g = Gruff::Mini::Pie.new

• g = Gruff::Mini::SideBar.new

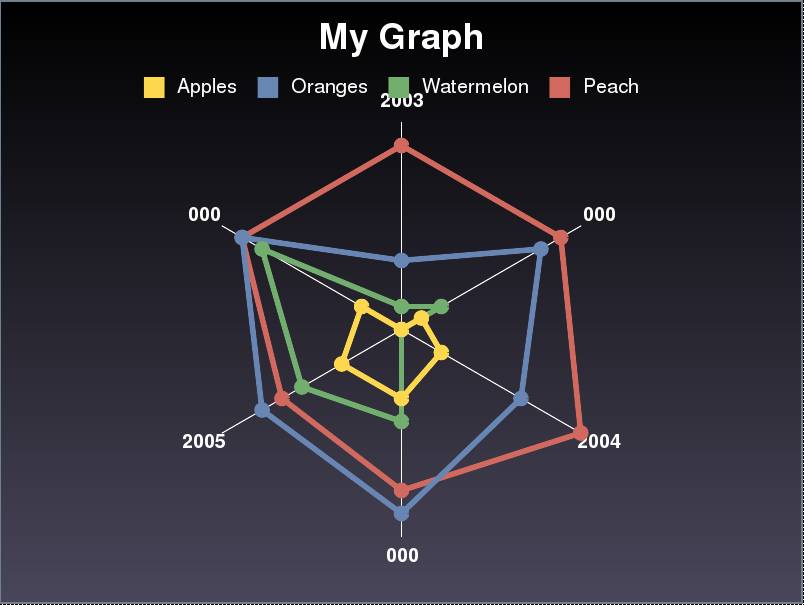

• g = Gruff::Net.new

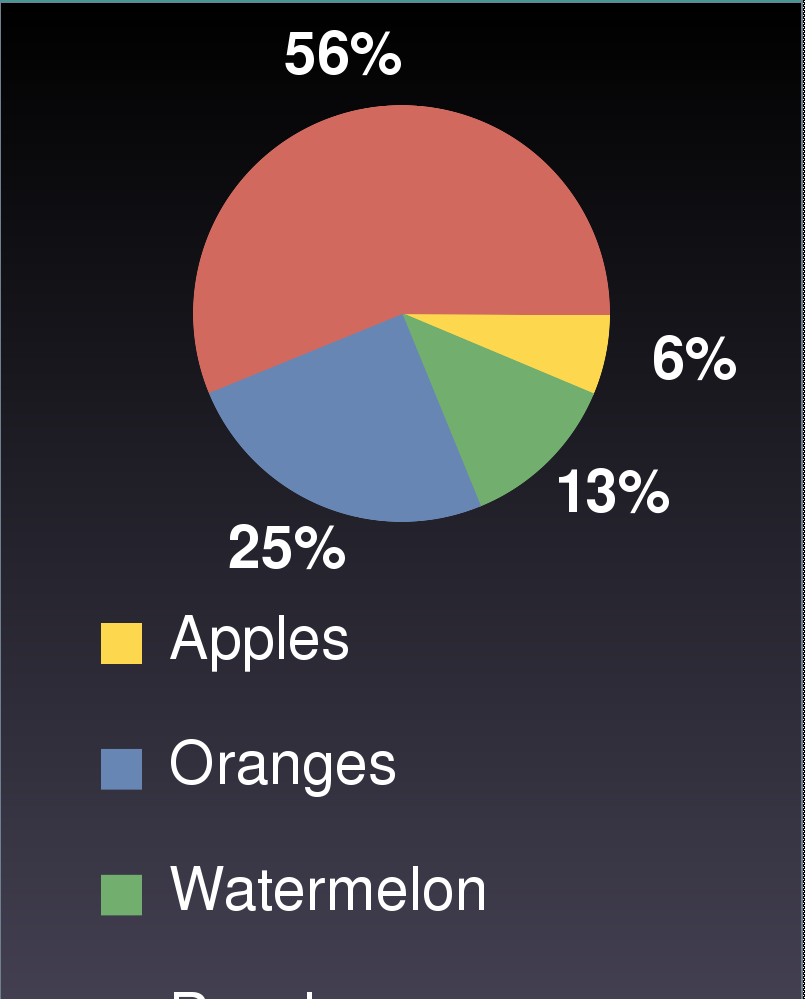

• g = Gruff::Pie.new

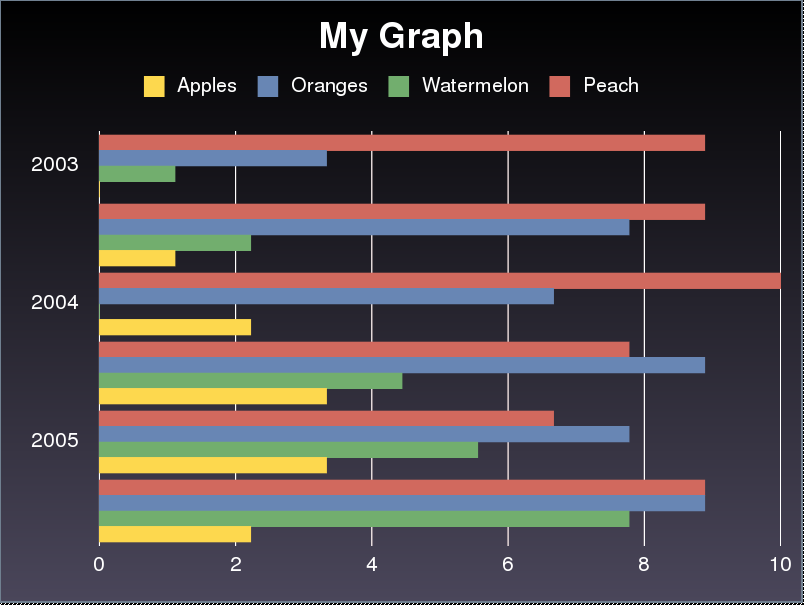

• g = Gruff::SideBar.new

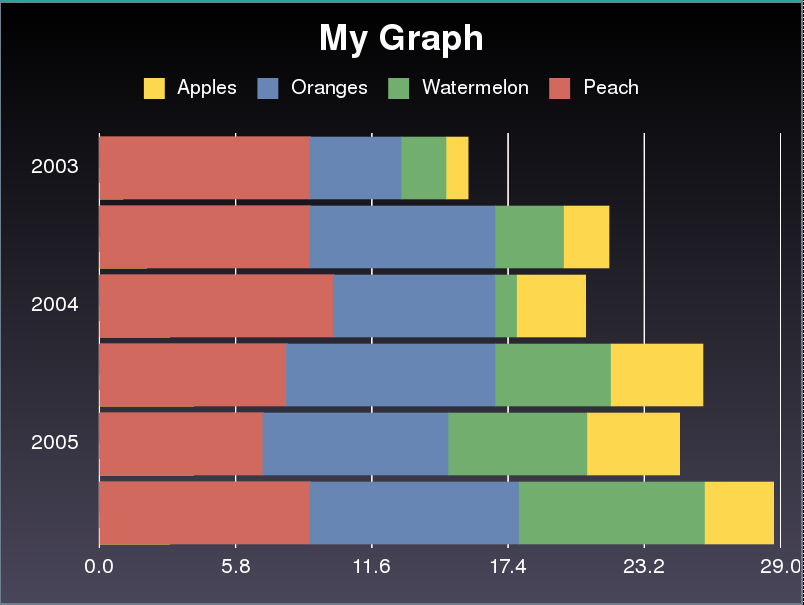

• g = Gruff::SideStackedBar.new

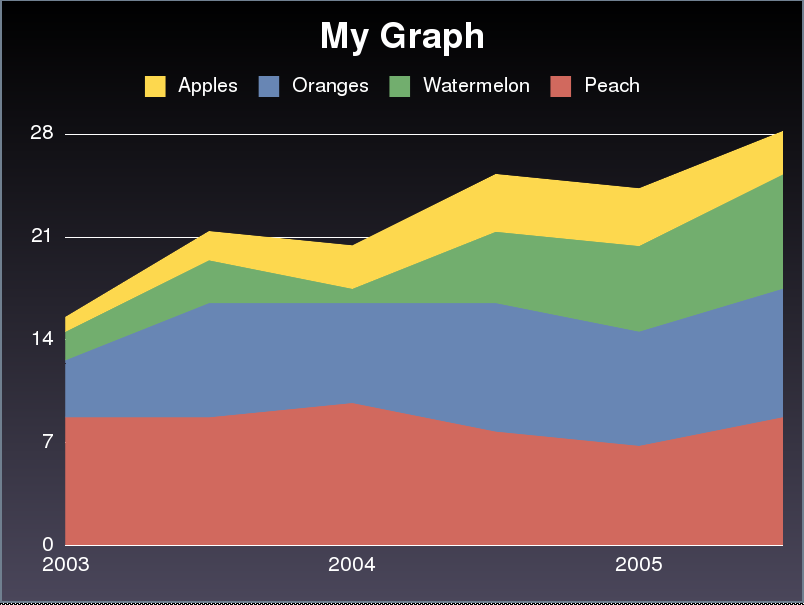

• g = Gruff::StackedArea.new

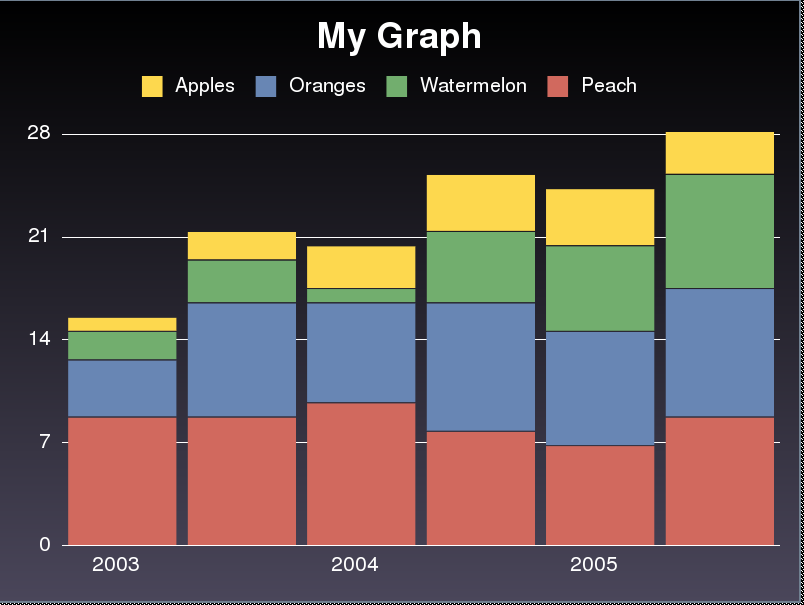

• g = Gruff::StackedBar.new
