物体検出，インスタンス・セグメンテーション，パノプティック・セグメンテーションの実行（Detectron2，PyTorch, Python を使用）（Windows 上）

Detectron2 を使用した物体検出，インスタンス・セグメンテーション，パノプティック・セグメンテーションの設定と実行を説明する．内容は，Windows上での前準備，関連ツールとライブラリのインストール，および物体検出とセグメンテーションを行うPythonプログラムのソースコードと実行手順の説明である．プログラムはCOCOデータセットに基づいている．外部リンクや参考文献も説明しており，関連する詳細な情報にアクセスできる．

物体検出

インスタンス・セグメンテーション

パノプティック・セグメンテーション

【目次】

前準備
Detectron2 のインストール（Windows 上）
Detectron2 の物体検出，インスタンス・セグメンテーションのPython プログラム

Detectron2

【文献】

Yuxin Wu and Alexander Kirillov and Francisco Massa and Wan-Yen Lo and Ross Girshick, Detectron2, https://github.com/facebookresearch/detectron2, 2019.

【関連する外部ページ】

GitHub のページ: https://github.com/facebookresearch/detectron2
ドキュメント: https://detectron2.readthedocs.io/en/latest/tutorials/getting_started.html
関連プロジェクトのページ: https://github.com/facebookresearch/detectron2/tree/master/projects

前準備

Build Tools for Visual Studio 2022 （ビルドツール for Visual Studio 2022）または Visual Studio 2022 のインストール（Windows 上）

【インストールの判断】 Build Tools for Visual Studio は，開発ツールセットである． Visual Studio は統合開発環境であり，いくつかの種類があり，Build Tools for Visual Studioの機能を含むか連携して使用するものである．インストールは以下の基準で判断してください：

Build Tools for Visual Studio の機能のみが必要な場合
Build Tools for Visual Studio のインストールを行う．
Visual Studio の機能が必要である，あるいは，よく分からない場合
Visual Studio をインストールする．
Visual Studio 2022 をインストールする際に，「C++ によるデスクトップ開発」を選択することで， Build Tools for Visual Studio 2022 の機能も一緒にインストールされる．

不明な点がある場合は，Visual Studio 全体をインストールを行う方が良い．

Build Tools for Visual Studio 2022 のインストール（Windows 上）

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
次のコマンドを実行
次のコマンドは，Build Tools for Visual Studio 2022と VC2015 再配布可能パッケージをインストールするものである．
winget install --scope machine Microsoft.VisualStudio.2022.BuildTools winget install --scope machine Microsoft.VCRedist.2015+.x64
Build Tools for Visual Studio 2022 での C++ によるデスクトップ開発，CLI，ATL，MFC のインストール（Windows 上）
1. Visual Studio Installer の起動
  起動方法: スタートメニューの「Visual Studio Installer」を選ぶ．
2. Visual Studio Build Tools 2022 で「変更」を選ぶ．
3. 「C++ によるデスクトップ開発」をクリック．そして，画面右側の「インストール」の詳細で「v143 ビルドツール用 C++/CLI サポート（最新）」，「ATL」，「MFC」をチェックする．その後，「変更」をクリック．

Visual Studio のインストール（Windows 上）

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
次のコマンドを実行
1. コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
2. インストールコマンドの実行
  winget install Microsoft.VisualStudio.2022.Community --scope machine --override "--add Microsoft.VisualStudio.Workload.NativeDesktop Microsoft.VisualStudio.ComponentGroup.NativeDesktop.Core Microsoft.VisualStudio.Component.VC.CLI.Support Microsoft.VisualStudio.Component.CoreEditor Microsoft.VisualStudio.Component.NuGet Microsoft.VisualStudio.Component.Roslyn.Compiler Microsoft.VisualStudio.Component.TextTemplating Microsoft.VisualStudio.Component.Windows.SDK.Latest Microsoft.VisualStudio.Component.VC.Tools.x86.x64 Microsoft.VisualStudio.Component.VC.ATL Microsoft.VisualStudio.Component.VC.ATLMFC" winget install Microsoft.VisualStudio.2022.Community --scope machine Microsoft.VCRedist.2015+.x64
  インストールされるコンポーネントの説明：
  - NativeDesktop：C++によるデスクトップアプリケーション開発のためのワークロード一式
  - NativeDesktop.Core：C++デスクトップ開発に必要な基本コンポーネント群
  - VC.CLI.Support：マネージドコードとネイティブコードの統合開発を可能にするC++/CLIサポート
  - CoreEditor：コード編集，デバッグ，検索などの基本機能を提供するVisual Studioのコアエディタ
  - NuGet：.NETライブラリの依存関係を管理するパッケージ管理システム
  - Windows.SDK.Latest：Windows 向けアプリケーション開発用SDK（Software Development Kit）
  - VC.Tools.x86.x64：32ビット及び64ビット向けC++コンパイラとビルドツール
  - VC.ATL：Windowsコンポーネント開発用のActive Template Library
  - VC.ATLMFC：デスクトップアプリケーション開発用のMicrosoft Foundation Class Library
  システム要件と注意事項：
  - 管理者権限でのインストールが必須
  - 必要ディスク容量：10GB以上
  - 推奨メモリ：8GB以上のRAM
  - インストール過程でシステムの再起動が要求される可能性がある
  - 安定したインターネット接続環境が必要
  追加のコンポーネントが必要な場合は，Visual Studio Installerを使用して個別にインストールすることが可能である．
3. インストール完了の確認
  winget list Microsoft.VisualStudio.2022.Community
  トラブルシューティング：

  インストール失敗時は，以下のログファイルを確認：
  %TEMP%\dd_setup_<timestamp>.log %TEMP%\dd_bootstrapper_<timestamp>.log
Visual Studio での C++ によるデスクトップ開発，CLI のインストール（Windows 上）
1. Visual Studio Installer の起動
  起動方法: スタートメニューの「Visual Studio Installer」を選ぶ．
2. Visual Studio Community 2022 で「変更」を選ぶ．
3. 「C++ によるデスクトップ開発」をチェック．そして，画面右側の「インストール」の詳細で「v143 ビルドツール用 C++/CLI サポート（最新）」をチェックする．その後，「インストール」をクリック．

Python 3.10，Git のインストール（Windows 上）

Pythonは，プログラミング言語の１つ． Gitは，分散型のバージョン管理システム．

【手順】

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
次のコマンドを実行
次のコマンドは，Python ランチャーとPython 3.10とGitをインストールし，Gitにパスを通すものである．
次のコマンドでインストールされるGitは「git for Windows」と呼ばれるものであり， Git，MinGW などから構成されている．
winget install --scope machine Python.Launcher winget install --scope machine Python.Python.3.10 winget install --scope machine Git.Git powershell -command "$oldpath = [System.Environment]::GetEnvironmentVariable(\"Path\", \"Machine\"); $oldpath += \";c:\Program Files\Git\cmd\"; [System.Environment]::SetEnvironmentVariable(\"Path\", $oldpath, \"Machine\")"

【関連する外部ページ】

Python の公式ページ: https://www.python.org/
Git の公式ページ: https://git-scm.com/

【サイト内の関連ページ】

Python詳細ガイド：別ページ »

【関連項目】 Python, Git バージョン管理システム, Git の利用

Build Tools for Visual Studio 2022，NVIDIA ドライバ，NVIDIA CUDA ツールキット 11.8，NVIDIA cuDNN 8.9.7 のインストール（Windows 上）

【サイト内の関連ページ】 NVIDIA グラフィックスボードを搭載しているパソコンの場合には， NVIDIA ドライバ， NVIDIA CUDA ツールキット， NVIDIA cuDNN のインストールを行う．

Windows での Build Tools for Visual Studio 2022 のインストール: 別ページ »で説明
Windows での NVIDIA ドライバ，NVIDIA CUDA ツールキット 11.8，NVIDIA cuDNN v8.9.7 のインストール手順: 別ページ »で説明

【関連する外部ページ】

Build Tools for Visual Studio 2022 （ビルドツール for Visual Studio 2022）の公式ダウンロードページ: https://visualstudio.microsoft.com/ja/visual-cpp-build-tools/
NVIDIA ドライバのダウンロードの公式ページ: https://www.nvidia.co.jp/Download/index.aspx?lang=jp
NVIDIA CUDA ツールキットのアーカイブの公式ページ: https://developer.nvidia.com/cuda-toolkit-archive
NVIDIA cuDNN のダウンロードの公式ページ: https://developer.nvidia.com/cudnn

PyTorch のインストール（Windows 上）

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
PyTorch のページを確認
PyTorch の公式ページ: https://pytorch.org/index.html
次のようなコマンドを実行（実行するコマンドは，PyTorch のページの表示されるコマンドを使う）．
次のコマンドを実行することにより， PyTorch 2.3 （NVIDIA CUDA 11.8 用）がインストールされる．但し，Anaconda3を使いたい場合には別手順になる．
事前に NVIDIA CUDA のバージョンを確認しておくこと（ここでは，NVIDIA CUDA ツールキット 11.8 が前もってインストール済みであるとする）．
PyTorch で，GPU が動作している場合には，「torch.cuda.is_available()」により，True が表示される．
python -m pip install -U --ignore-installed pip python -m pip uninstall -y torch torchvision torchaudio torchtext xformers python -m pip install -U torch torchvision torchaudio numpy --index-url https://download.pytorch.org/whl/cu118 python -c "import torch; print(torch.__version__, torch.cuda.is_available())"
Anaconda3を使いたい場合には， Anaconda プロンプト (Anaconda Prompt) を管理者として実行し，次のコマンドを実行する．（PyTorch と NVIDIA CUDA との連携がうまくいかない可能性があるため，Anaconda3を使わないことも検討して欲しい）．
conda install -y pytorch torchvision torchaudio pytorch-cuda=11.8 cudnn -c pytorch -c nvidia py -c "import torch; print(torch.__version__, torch.cuda.is_available())"
【サイト内の関連ページ】
- Windows での PyTorch のインストール: 別ページ »で説明
【関連する外部ページ】
- PyTorch の公式ページ: https://pytorch.org/index.html

Detectron2 のインストール（Windows 上）

Python の opencv-python のインストール

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
opencv-python のインストール
* 「pip install ...」は，Python パッケージをインストールするための操作
python -m pip install -U opencv-python opencv-contrib-python

pycocotools のインストール（Windows 上）

pycocotools のインストールを行う．

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）
pycocotools, COCO 2018 Panoptic Segmentation Task API のインストール
COCOデータセットをPythonで扱うためには，pycocotools を使う． pycocotools を使うことで，COCOデータセットのアノテーションを扱いやすくなる．
次のコマンドを実行
python -m pip install -U --ignore-installed pip python -m pip install -U cython wheel python -m pip install "git+https://github.com/philferriere/cocoapi.git#egg=pycocotools&subdirectory=PythonAPI" python -m pip install git+https://github.com/cocodataset/panopticapi.git

Detectron2 のインストール（Windows 上）

次の記事に記載の手順による．

https://dgmaxime.medium.com/how-to-easily-install-detectron2-on-windows-10-39186139101c

Windows で，コマンドプロンプトを管理者権限で起動する（例：Windowsキーを押し，「cmd」と入力し，「管理者として実行」を選択）

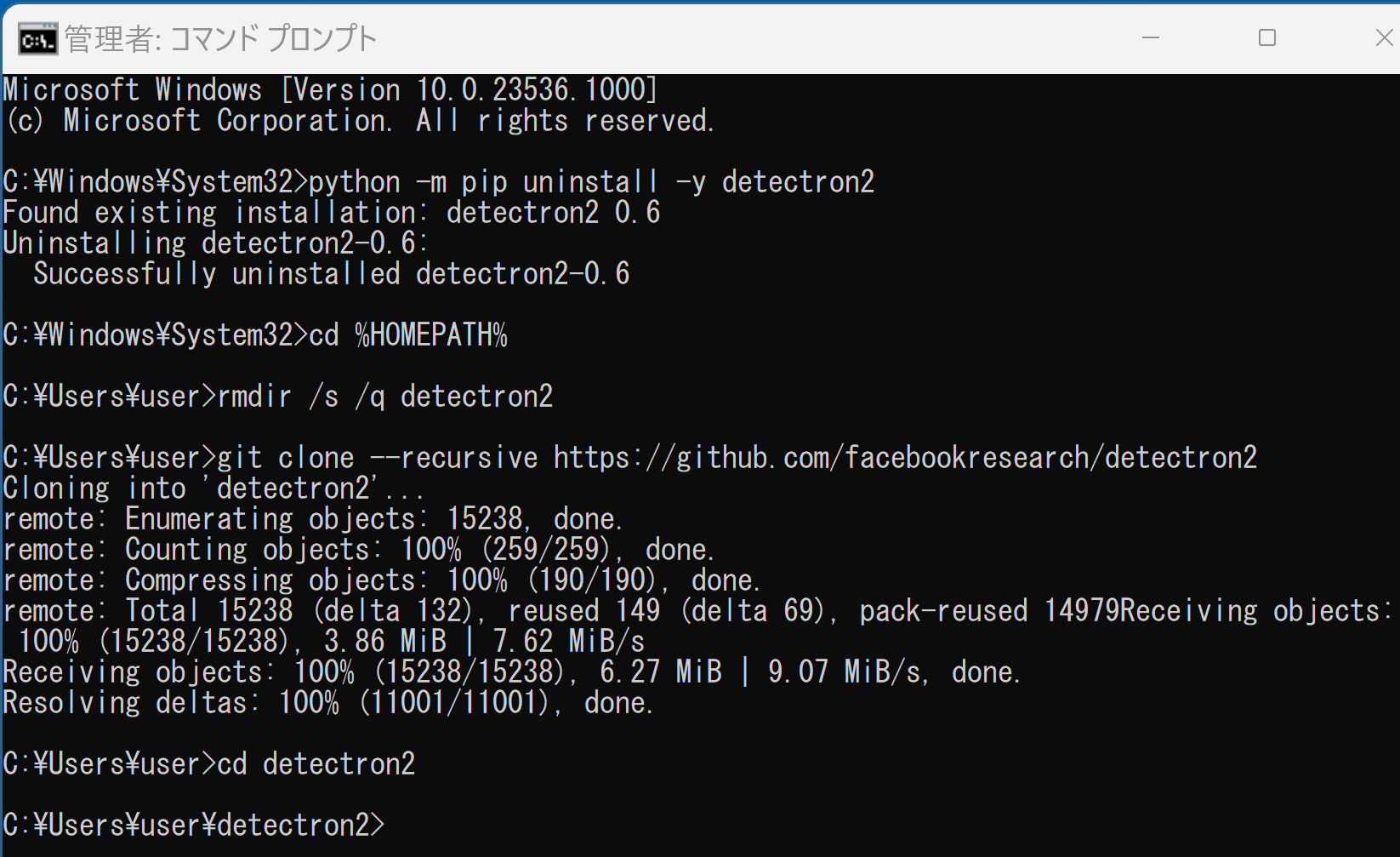

Detectron2 のダウンロード

python -m pip uninstall -y detectron2
cd /d c:%HOMEPATH%
rmdir /s /q detectron2
git clone --recursive https://github.com/facebookresearch/detectron2
cd detectron2

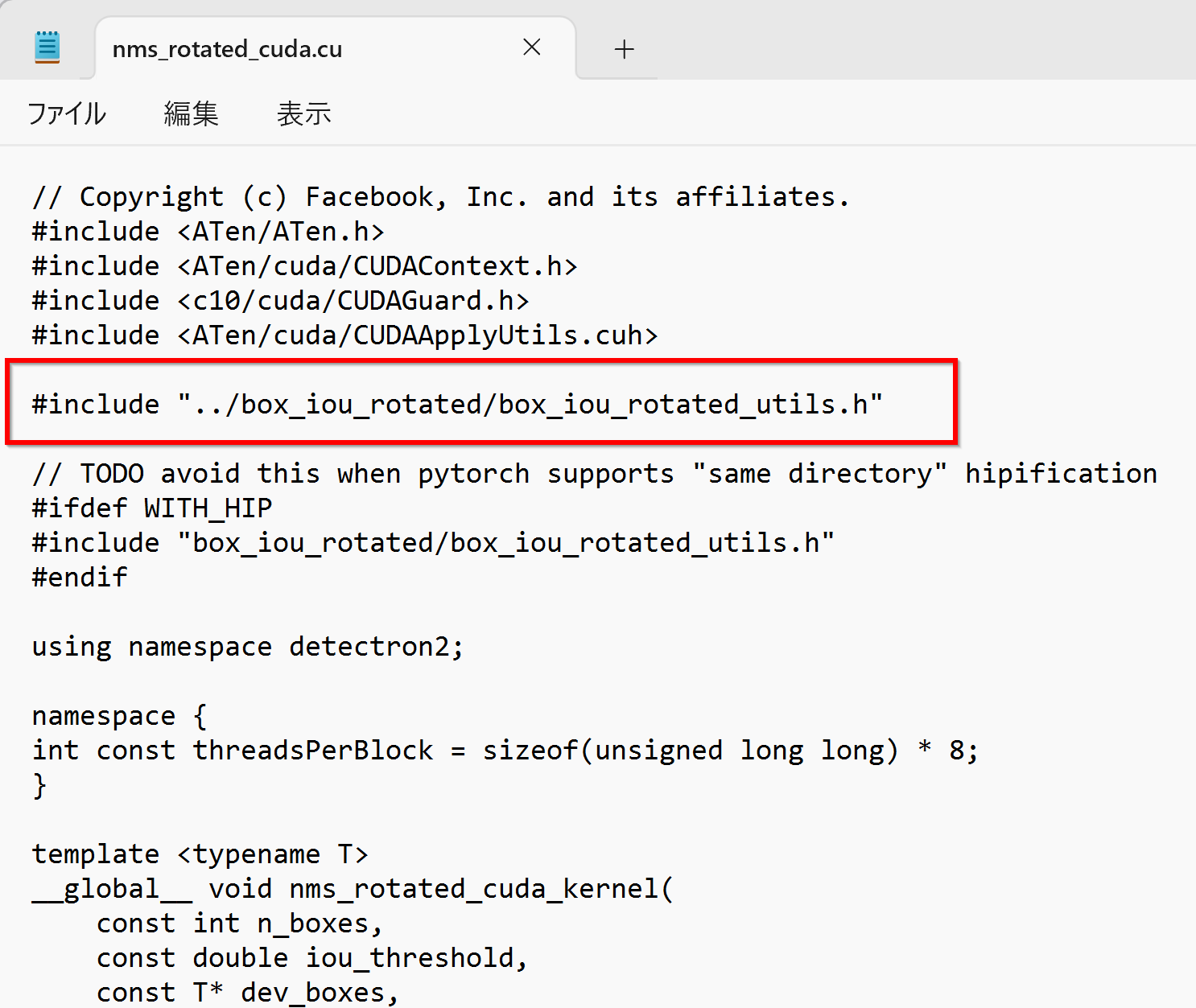

ソースコードの書き換え

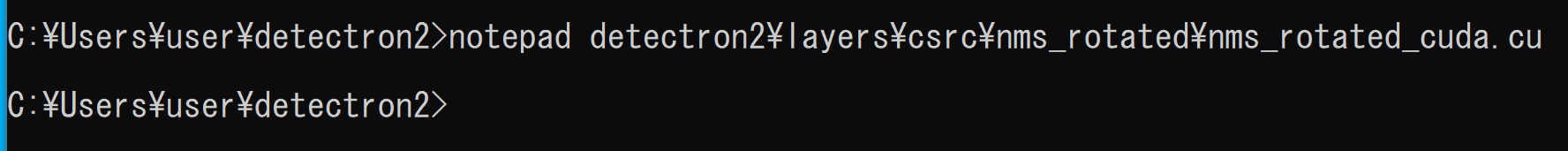

notepad detectron2\layers\csrc\nms_rotated\nms_rotated_cuda.cu

次のように書き換える

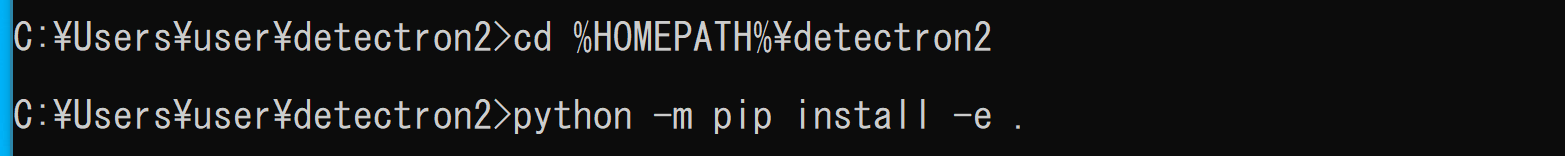

インストール

cd /d c:%HOMEPATH%\detectron2
python -m pip install -e .

（以下省略）

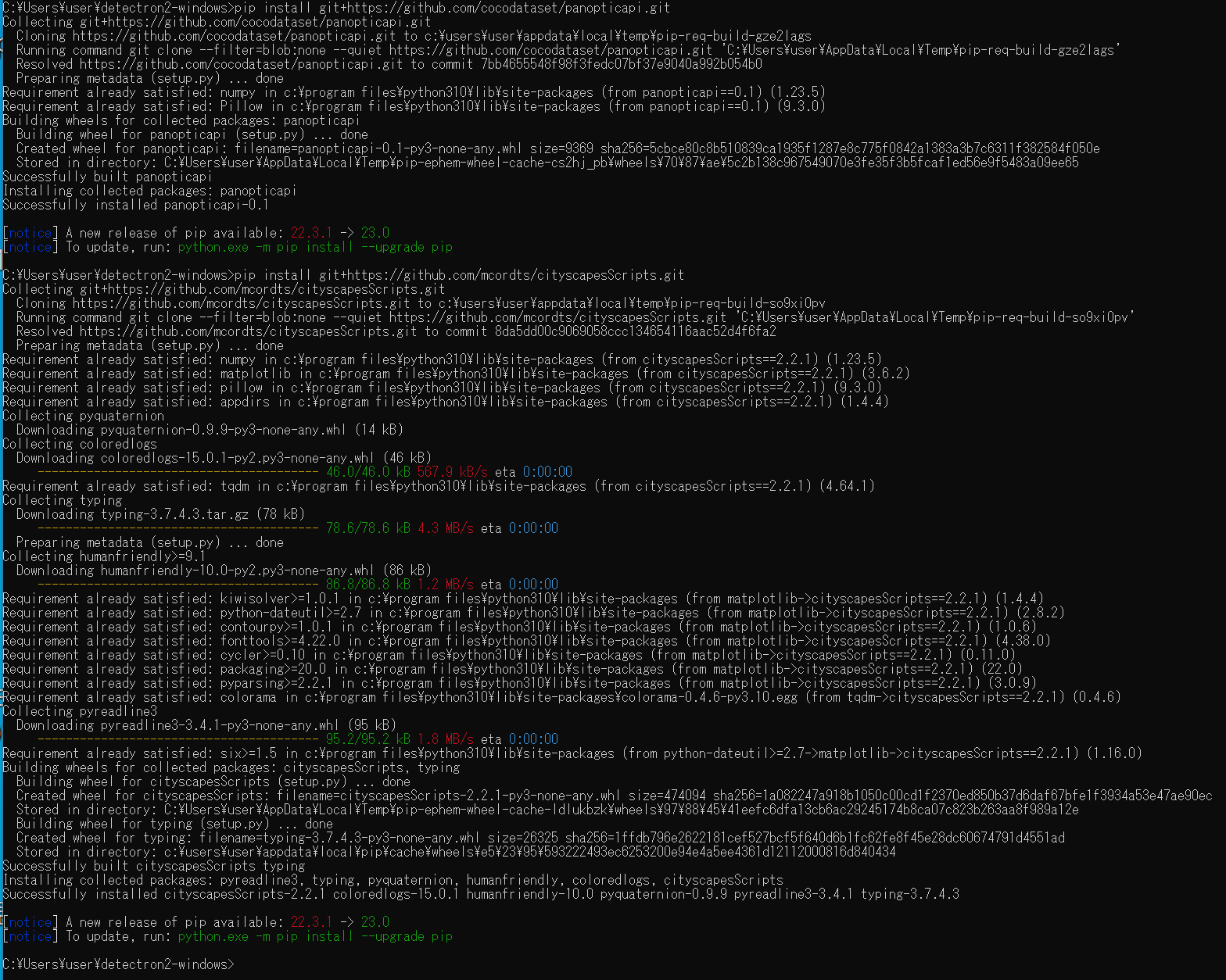

引き続き，COCO 2018 Panoptic Segmentation Task API, The Cityscapes Dataset 用スクリプトのインストール

pip install git+https://github.com/cocodataset/panopticapi.git
pip install git+https://github.com/mcordts/cityscapesScripts.git

Detectron2 の物体検出，インスタンス・セグメンテーションのPython プログラム

画像の準備

coco (common object in context) データセットの中の画像ファイルをダウンロード

https://colab.research.google.com/drive/16jcaJoc6bCFAQ96jDe2HwtXj7BMD_-m5#scrollTo=FsePPpwZSmqt の記載による

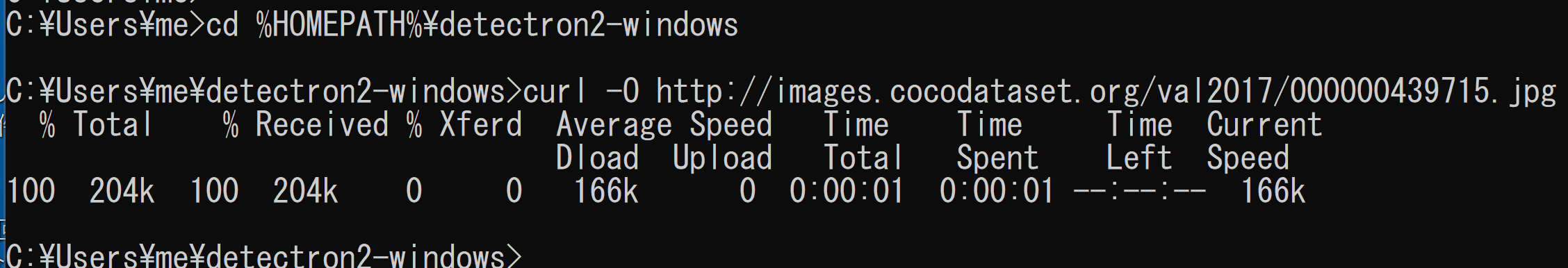

cd /d c:%HOMEPATH%\detectron2
curl -O http://images.cocodataset.org/val2017/000000439715.jpg

物体検出

Windows のコマンドプロンプトを開く

Python プログラムの実行

Python プログラムの実行: 別ページ »で説明

Python のまとめ: 別ページ »にまとめ

コマンドプロンプトで次を実行

cd /d c:%HOMEPATH%\detectron2
python

次の Python プログラムを実行する

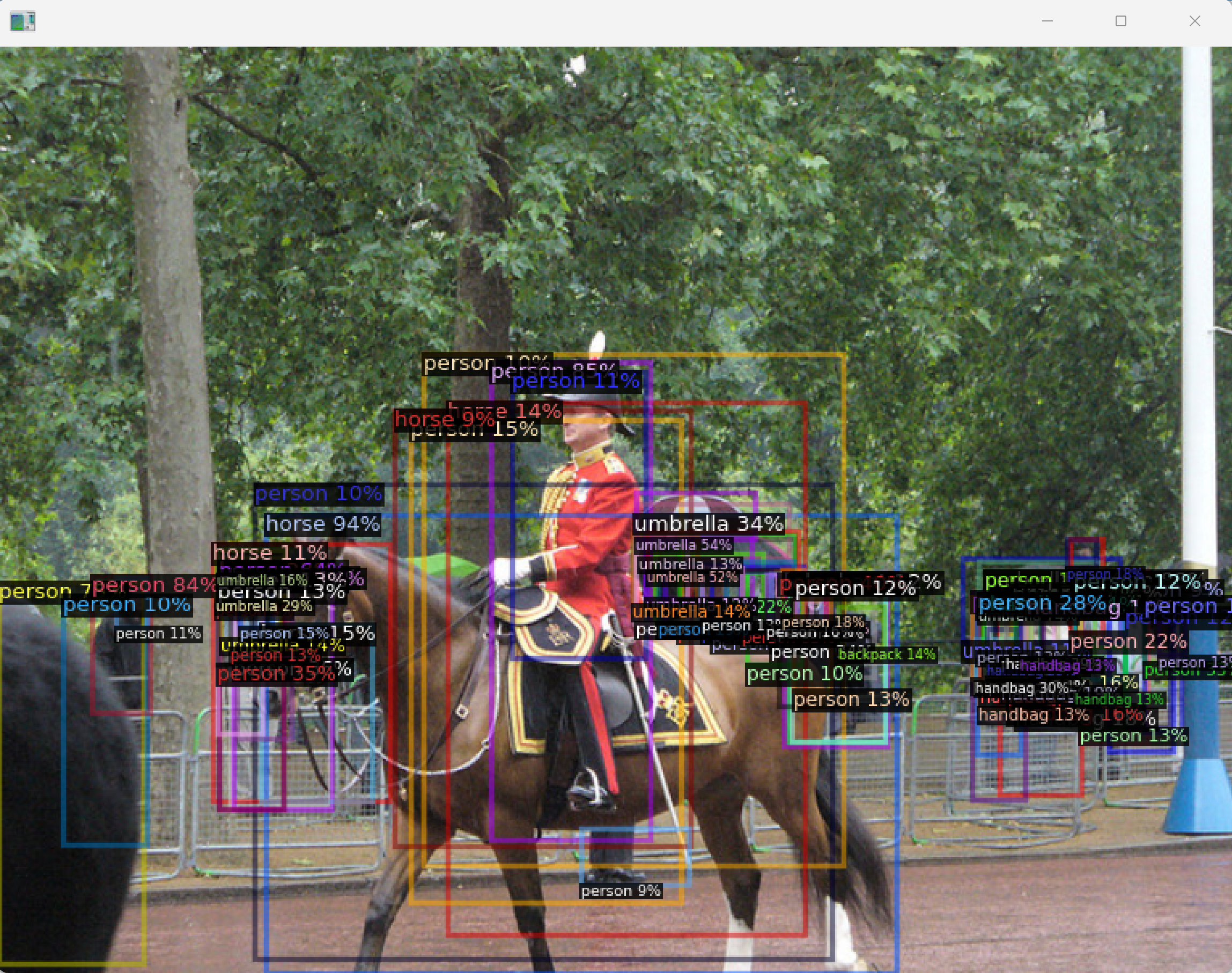

RetinaNet, R101, FPN, 3x による物体検出． COCO データセットによる学習済みモデルを使用．

https://colab.research.google.com/drive/16jcaJoc6bCFAQ96jDe2HwtXj7BMD_-m5#scrollTo=FsePPpwZSmqt のプログラムをもとに作成

Detectron2 の学習済みモデルは https://github.com/facebookresearch/detectron2/blob/main/MODEL_ZOO.md

「im = cv2.imread('000000439715.jpg')」で，処理したい画像ファイルをロードしている．

import detectron2
from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog

def setup_config(configfile):
    cfg = get_cfg()
    # add project-specific config (e.g., TensorMask) here if you're not running a model in detectron2's core library
    cfg.merge_from_file(model_zoo.get_config_file(configfile))
    cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5  # set threshold for this model
    # Find a model from detectron2's model zoo. You can use the https://dl.fbaipublicfiles... url as well
    cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url(configfile)
    return cfg

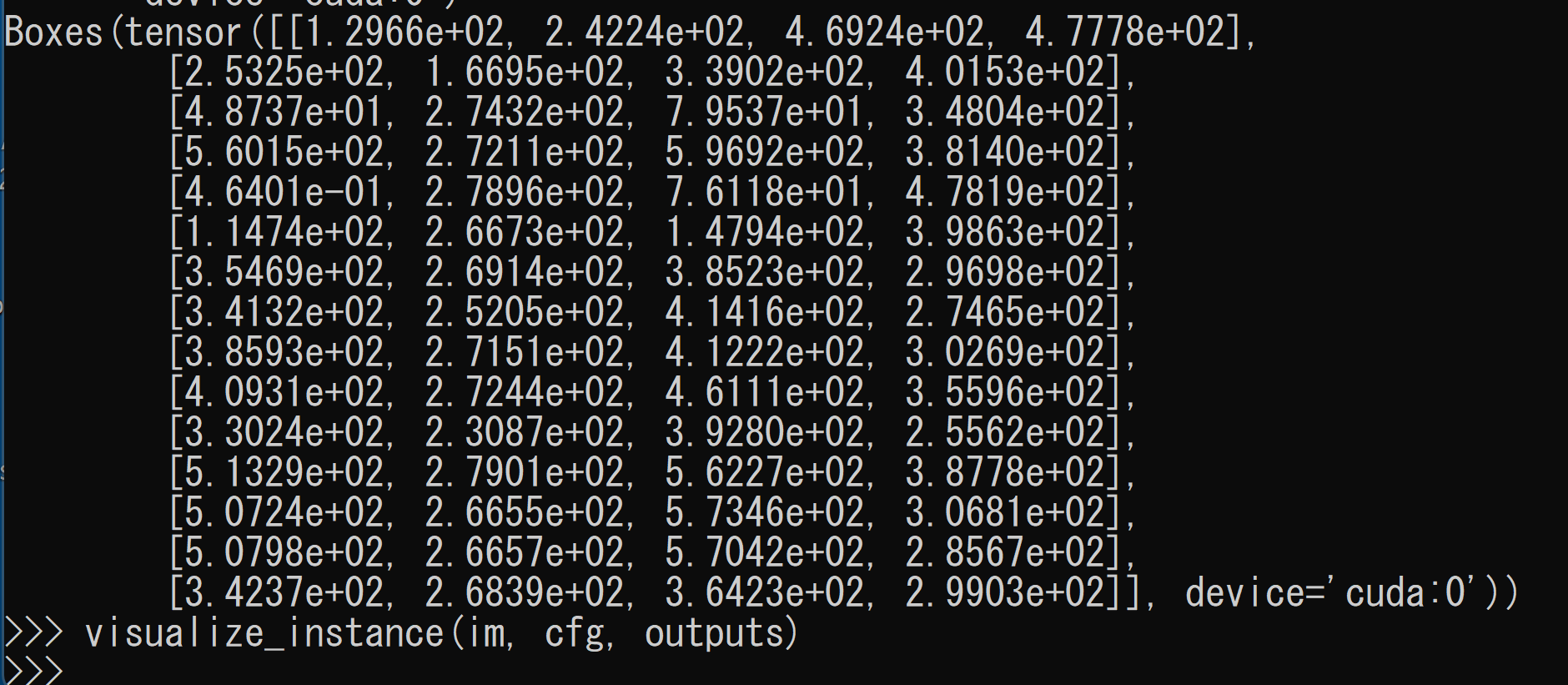

def look_instance(outputs):
    # インスタンス・セグメンテーションの結果の確認
    # look at the outputs. See https://detectron2.readthedocs.io/tutorials/models.html#model-output-format for specification
    print(outputs["instances"].pred_classes)
    print(outputs["instances"].pred_boxes)

def visualize_instance(im, cfg, outputs):
    # 画面表示
    # We can use `Visualizer` to draw the predictions on the image.
    v = Visualizer(im[:, :, ::-1], MetadataCatalog.get(cfg.DATASETS.TRAIN[0]), scale=1.2)
    out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
    cv2.imshow("", out.get_image()[:, :, ::-1])
    cv2.waitKey(15)

import cv2
im = cv2.imread('000000439715.jpg')
cfg = setup_config('COCO-Detection/retinanet_R_101_FPN_3x.yaml')
predictor = DefaultPredictor(cfg)
outputs = predictor(im)

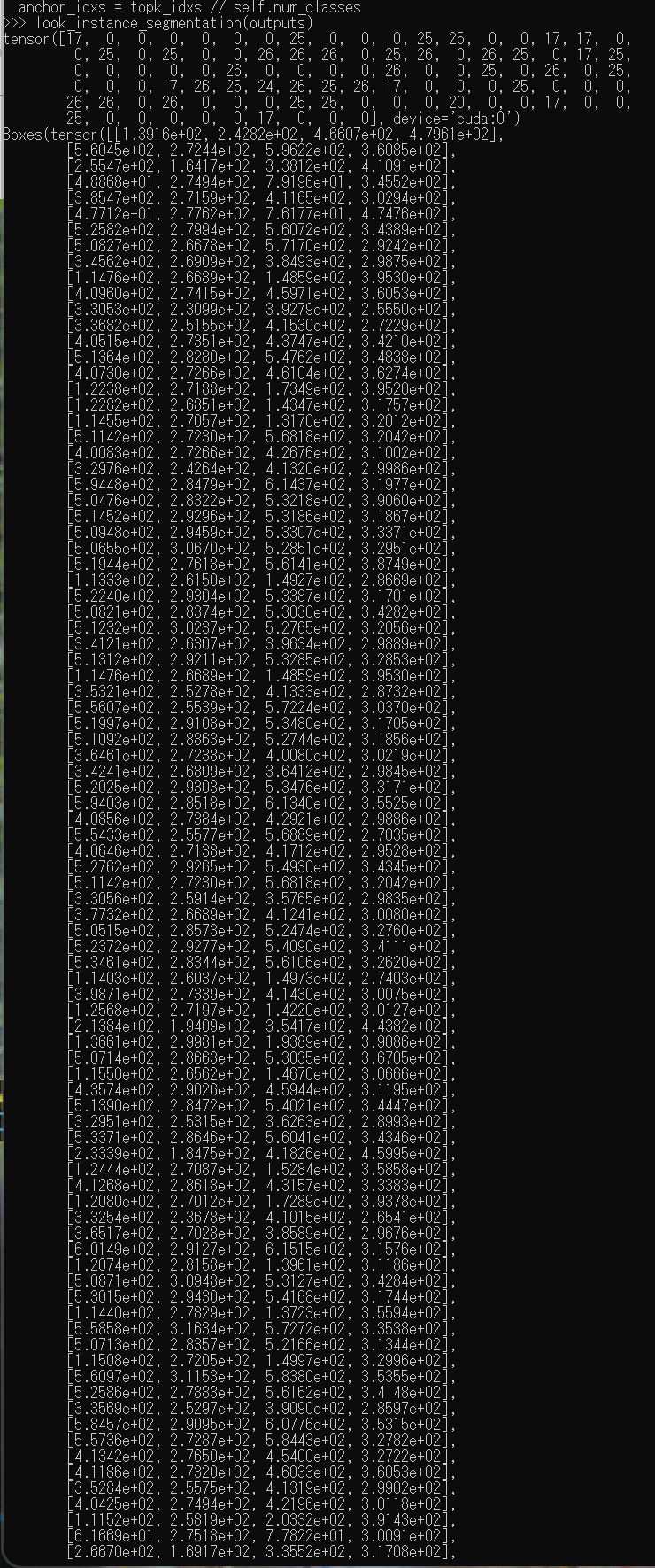

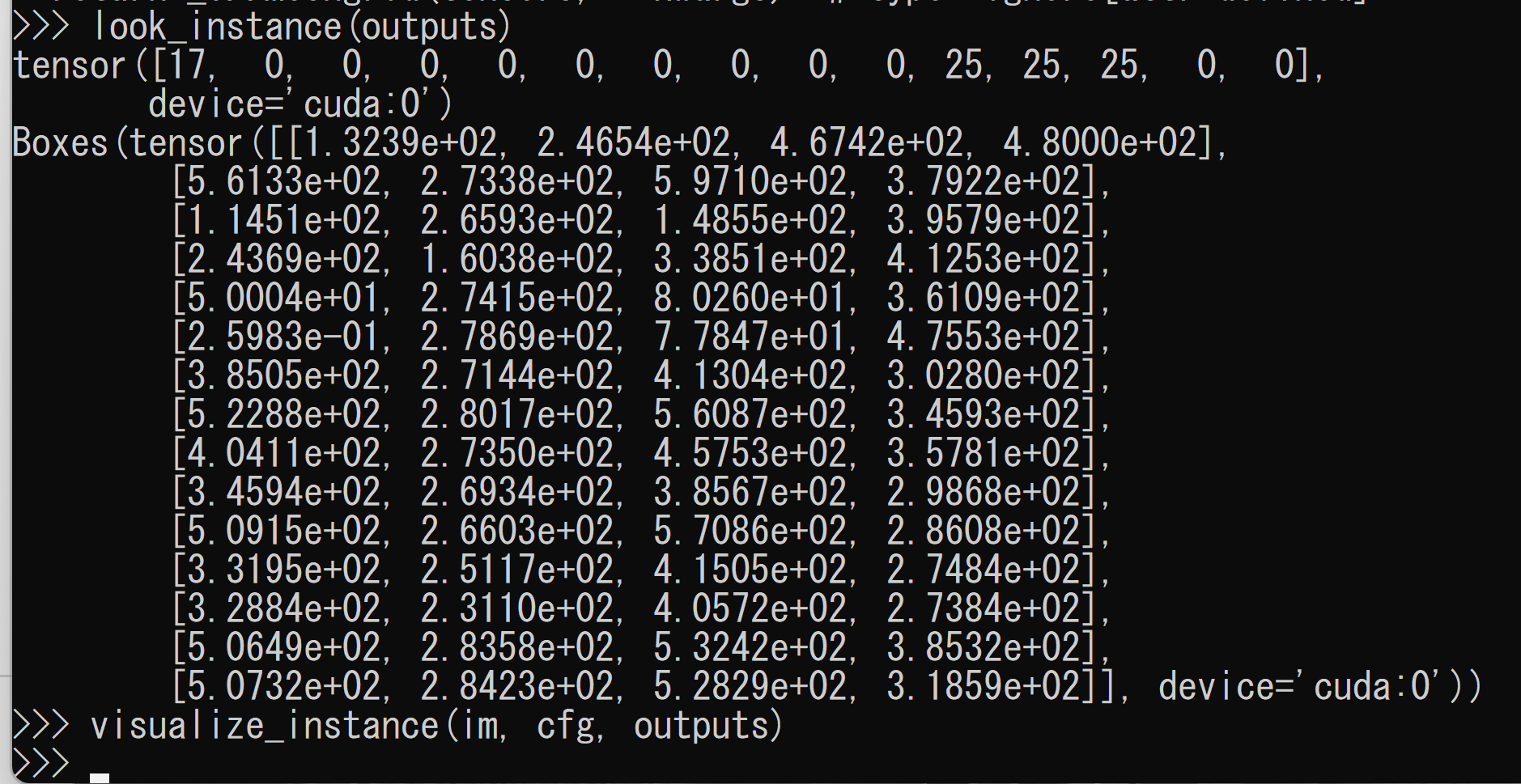

look_instance(outputs)

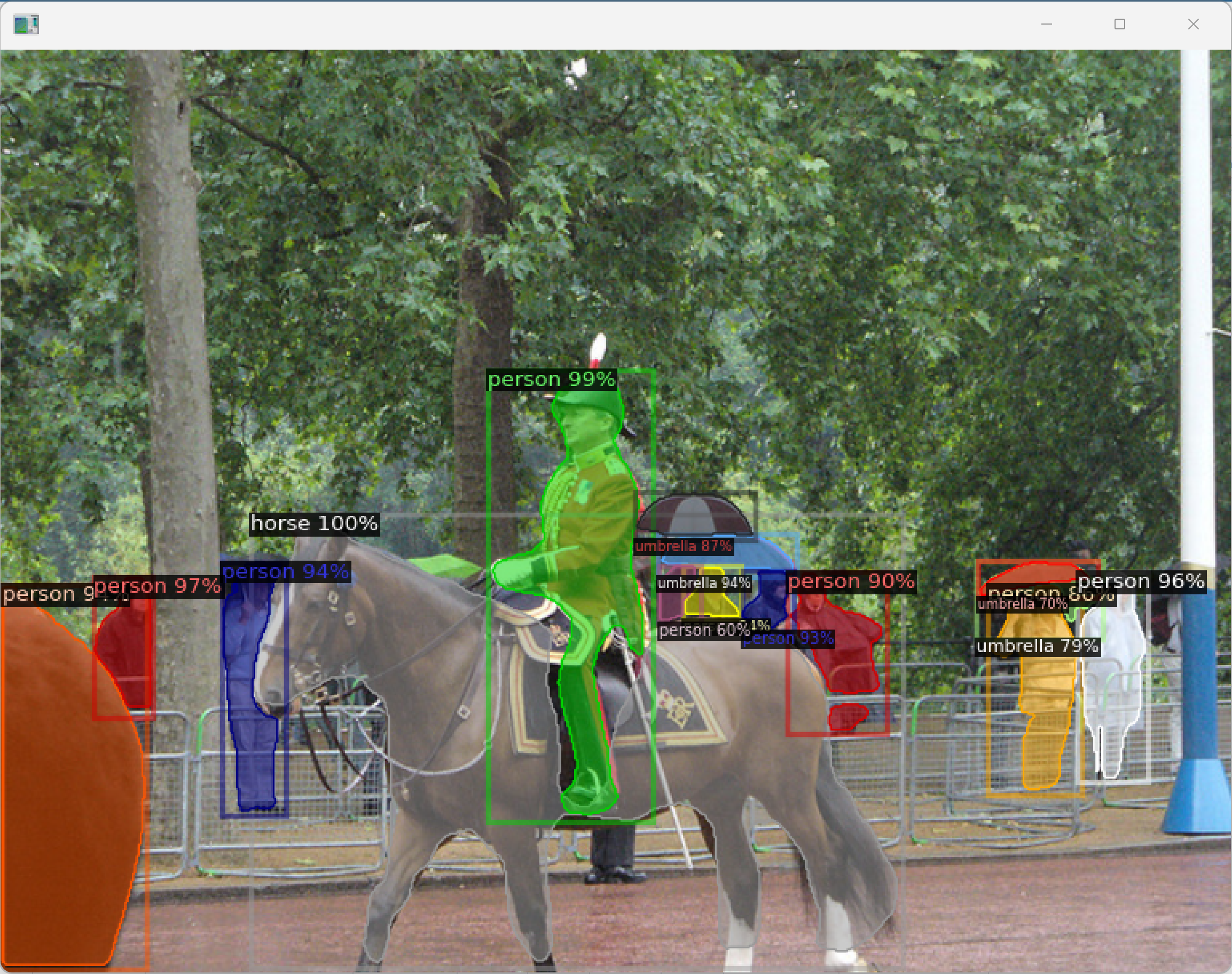

visualize_instance(im, cfg, outputs)

インスタンス・セグメンテーションのPython プログラム (COCO データセット)

Windows のコマンドプロンプトを開く

Python プログラムの実行

Python プログラムの実行: 別ページ »で説明

Python のまとめ: 別ページ »にまとめ

コマンドプロンプトで次を実行

cd /d c:%HOMEPATH%\detectron2
python

次の Python プログラムを実行する

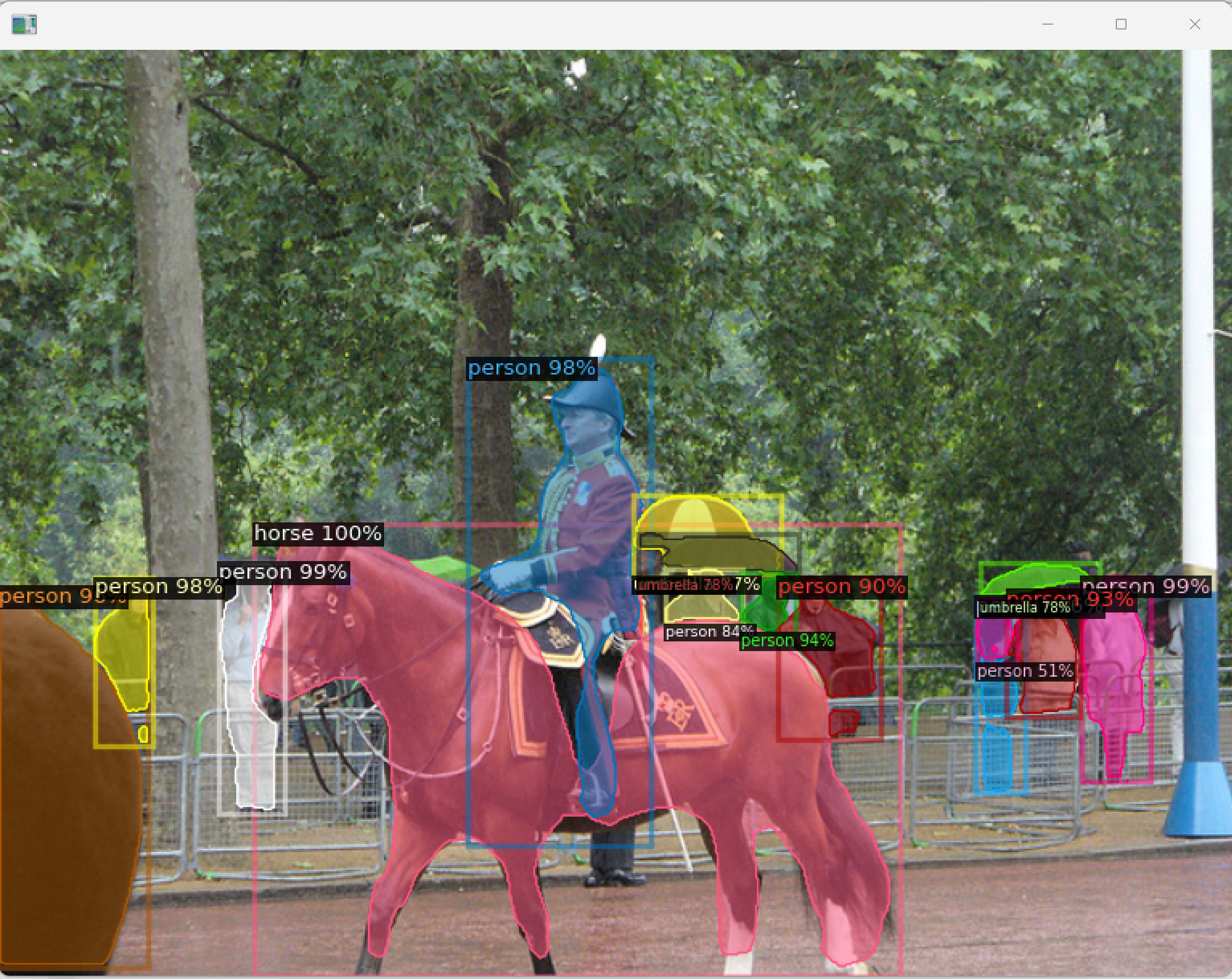

Mask-RCNN, R101, FPN, 3x によるインスタンス・セグメンテーション． COCO データセットによる学習済みモデルを使用．

https://colab.research.google.com/drive/16jcaJoc6bCFAQ96jDe2HwtXj7BMD_-m5#scrollTo=FsePPpwZSmqt のプログラムをもとに作成

Detectron2 の学習済みモデルは https://github.com/facebookresearch/detectron2/blob/main/MODEL_ZOO.md

「im = cv2.imread('000000439715.jpg')」で，処理したい画像ファイルをロードしている．

import detectron2
from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog

def setup_config(configfile):
    cfg = get_cfg()
    # add project-specific config (e.g., TensorMask) here if you're not running a model in detectron2's core library
    cfg.merge_from_file(model_zoo.get_config_file(configfile))
    cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5  # set threshold for this model
    # Find a model from detectron2's model zoo. You can use the https://dl.fbaipublicfiles... url as well
    cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url(configfile)
    return cfg

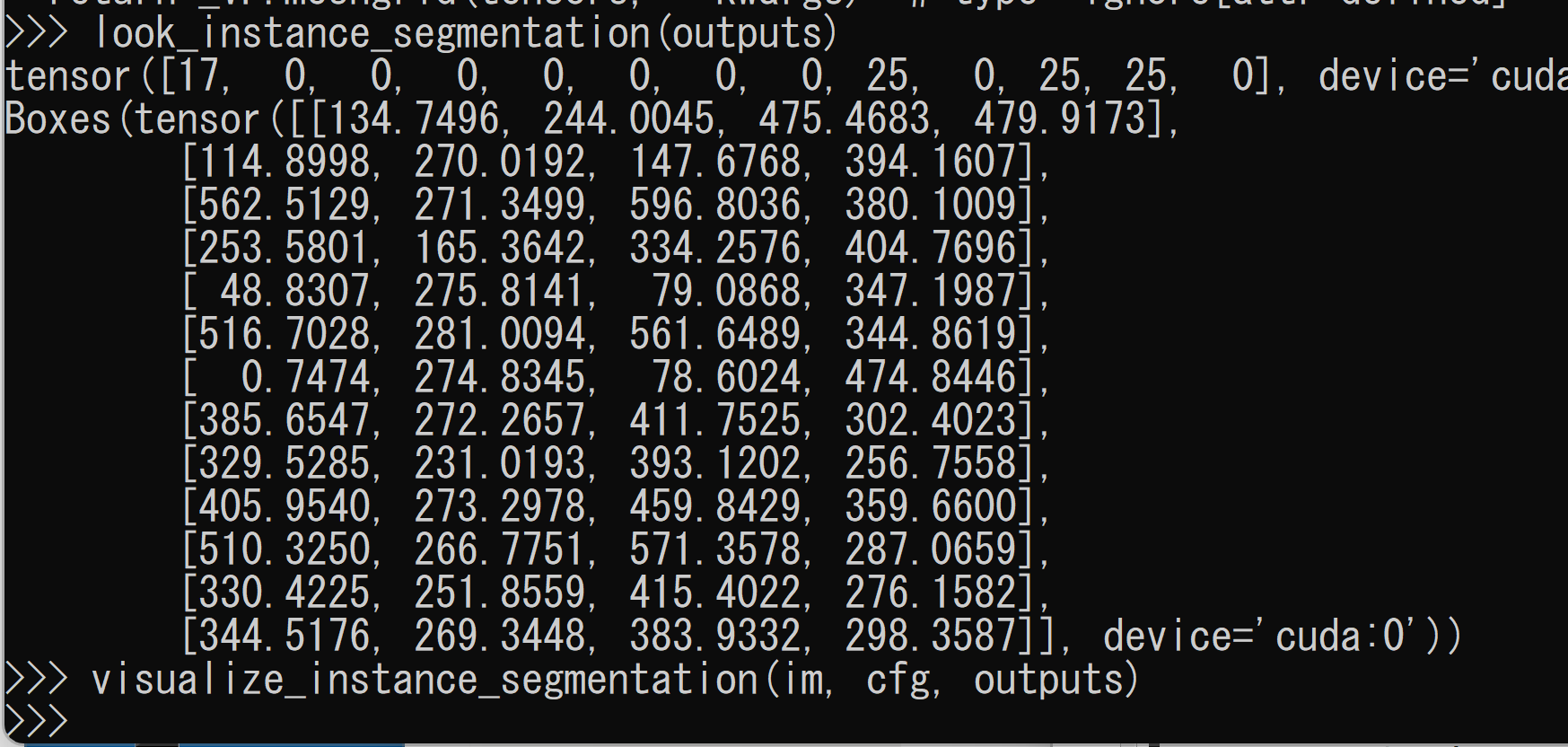

def look_instance(outputs):
    # インスタンス・セグメンテーションの結果の確認
    # look at the outputs. See https://detectron2.readthedocs.io/tutorials/models.html#model-output-format for specification
    print(outputs["instances"].pred_classes)
    print(outputs["instances"].pred_boxes)

def visualize_instance(im, cfg, outputs):
    # 画面表示
    # We can use `Visualizer` to draw the predictions on the image.
    v = Visualizer(im[:, :, ::-1], MetadataCatalog.get(cfg.DATASETS.TRAIN[0]), scale=1.2)
    out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
    cv2.imshow("", out.get_image()[:, :, ::-1])
    cv2.waitKey(15)

import cv2
im = cv2.imread('000000439715.jpg')
cfg = setup_config('COCO-InstanceSegmentation/mask_rcnn_R_101_FPN_3x.yaml')
predictor = DefaultPredictor(cfg)
outputs = predictor(im)
look_instance(outputs)

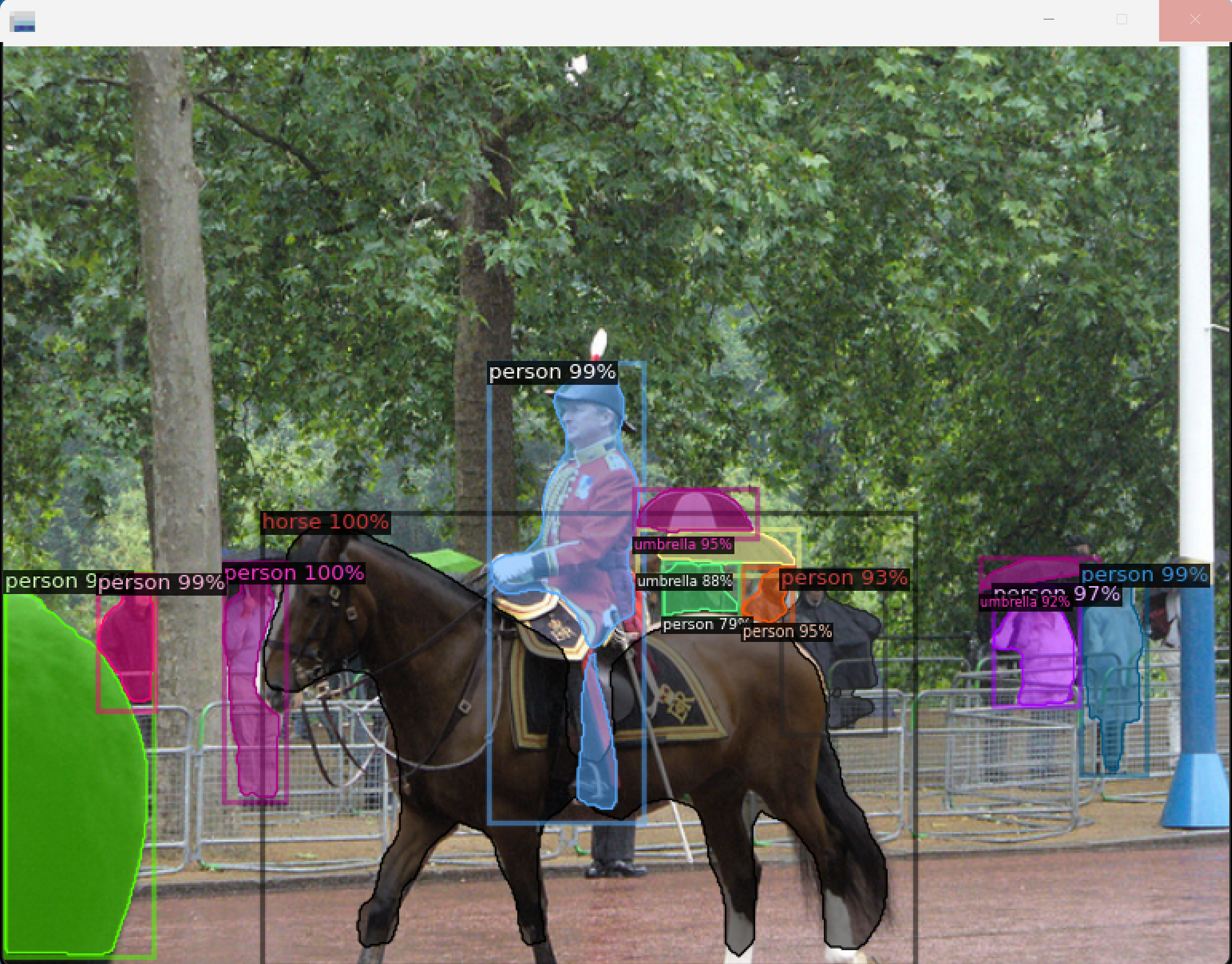

visualize_instance(im, cfg, outputs)

パノプティック・セグメンテーションのPython プログラム

Windows のコマンドプロンプトを開く

Python プログラムの実行

Python プログラムの実行: 別ページ »で説明

Python のまとめ: 別ページ »にまとめ

コマンドプロンプトで次を実行

cd /d c:%HOMEPATH%\detectron2
python

次の Python プログラムを実行する

Panoptic FPN, R101, 3x によるパノプティック・セグメンテーション． COCO データセットによる学習済みモデルを使用．

https://colab.research.google.com/drive/16jcaJoc6bCFAQ96jDe2HwtXj7BMD_-m5#scrollTo=FsePPpwZSmqt のプログラムをもとに作成

Detectron2 の学習済みモデルは https://github.com/facebookresearch/detectron2/blob/main/MODEL_ZOO.md

「im = cv2.imread('000000439715.jpg')」で，処理したい画像ファイルをロードしている．

import detectron2
from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog

def setup_config(configfile):
    cfg = get_cfg()
    # add project-specific config (e.g., TensorMask) here if you're not running a model in detectron2's core library
    cfg.merge_from_file(model_zoo.get_config_file(configfile))
    cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5  # set threshold for this model
    # Find a model from detectron2's model zoo. You can use the https://dl.fbaipublicfiles... url as well
    cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url(configfile)
    return cfg

def look_instance(outputs):
    # インスタンス・セグメンテーションの結果の確認
    # look at the outputs. See https://detectron2.readthedocs.io/tutorials/models.html#model-output-format for specification
    print(outputs["instances"].pred_classes)
    print(outputs["instances"].pred_boxes)

def visualize_instance(im, cfg, outputs):
    # 画面表示
    # We can use `Visualizer` to draw the predictions on the image.
    v = Visualizer(im[:, :, ::-1], MetadataCatalog.get(cfg.DATASETS.TRAIN[0]), scale=1.2)
    out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
    cv2.imshow("", out.get_image()[:, :, ::-1])
    cv2.waitKey(15)

import cv2
im = cv2.imread('000000439715.jpg')
cfg = setup_config('COCO-PanopticSegmentation/panoptic_fpn_R_101_3x.yaml')
predictor = DefaultPredictor(cfg)
outputs = predictor(im)
look_instance(outputs)
visualize_instance(im, cfg, outputs)

次の Python プログラムを実行する

Panoptic FPN R101 によるパノプティック・セグメンテーション．

https://colab.research.google.com/drive/16jcaJoc6bCFAQ96jDe2HwtXj7BMD_-m5#scrollTo=FsePPpwZSmqt のプログラムをもとに作成

Detectron2 の学習済みモデルは https://github.com/facebookresearch/detectron2/blob/main/MODEL_ZOO.md

「im = cv2.imread('000000439715.jpg')」で，処理したい画像ファイルをロードしている．

import detectron2
from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog

def setup_config(configfile):
    cfg = get_cfg()
    # add project-specific config (e.g., TensorMask) here if you're not running a model in detectron2's core library
    cfg.merge_from_file(model_zoo.get_config_file(configfile))
    cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5  # set threshold for this model
    # Find a model from detectron2's model zoo. You can use the https://dl.fbaipublicfiles... url as well
    cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url(configfile)
    return cfg

def look_instance(outputs):
    # インスタンス・セグメンテーションの結果の確認
    # look at the outputs. See https://detectron2.readthedocs.io/tutorials/models.html#model-output-format for specification
    print(outputs["instances"].pred_classes)
    print(outputs["instances"].pred_boxes)

def visualize_instance(im, cfg, outputs):
    # 画面表示
    # We can use `Visualizer` to draw the predictions on the image.
    v = Visualizer(im[:, :, ::-1], MetadataCatalog.get(cfg.DATASETS.TRAIN[0]), scale=1.2)
    out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
    cv2.imshow("", out.get_image()[:, :, ::-1])
    cv2.waitKey(15)

import cv2
im = cv2.imread('000000439715.jpg')
cfg = setup_config('Misc/panoptic_fpn_R_101_dconv_cascade_gn_3x.yaml')
predictor = DefaultPredictor(cfg)
outputs = predictor(im)
look_instance(outputs)
visualize_instance(im, cfg, outputs)
