Blender 4 のインストール,メニューの日本語化,Wavefront OBJ ファイルのインポート(Windows 上)

Windows での,Blender 4 beta のインストール手順を説明する.Blender 3 も同様の手順になる.

Blenderは,3次元コンピュータグラフィックス・アニメーションソフトウェアである. 3次元モデルの編集,レンダリング、光源やカメラ等を設定しての3次元コンピュータグラフィックス・アニメーション作成機能がある.

要約

Blender 4をWindowsにインストールする手順は次の通りです。まず、blender.orgのウェブページを開き、「Download」をクリックします。Blender 4 ベータ版をインストールする場合は,表示される「Download Blender...」ではなく、「Download Blender Experimental」を選択して、画面をスクロールします。ここで「Blender 4.0.0 - Beta」を選択してダウンロードを開始します。ダウンロードが完了したら、管理者権限でコマンドプロンプトを開き、「mkdir "C:\Program Files\Blender Foundation\Blender 4.0"」と入力して、ダウンロードした.zipファイルを指定のフォルダに解凍します。その後、blender.exeを実行してBlenderを起動し、言語設定を「Japanese (日本語)」に変更します。最後に、システム環境変数BLENDER_PATHを設定するため、再び管理者権限のコマンドプロンプトで指定のコマンドを実行します。また、BlenderでWavefront OBJ形式のファイルをインポートする際は、指定のURLから必要なファイルをダウンロードし、Blenderを起動して「インポート」から「Wavefront (.obj)」を選択してインポートします。

目次

  1. Blender のインストール
  2. Blenderに Wavefront OBJ形式ファイルをインポート

サイト内の関連ページ

謝辞:このWebページで紹介するBlenderソフトウェアの作者に感謝します

Blender のインストール

  1. blender.org の ウェブページを開く

    https://www.blender.org/

  2. Download」をクリック

    [image]
  3. バージョンの選択

    画面に「Downoad Blender ...」のように表示される.これをインストールしたい場合には,これをクリック.

    ここでは別のバージョン(Blender 4)をインストールしたいので,画面をスクロールし,「Download Blender Experimental」をクリック.

    [image]
  4. バージョンの選択

    ここでは「Blender 4.0.0 - Beta」を選んでいる.

    [image]
  5. ダウンロードが始まるので確認

    インターネットが混雑している場合などは,ダウンロードに時間がかかる場合がある.しばらく待つ.

    [image]
  6. Windows で,コマンドプロンプト管理者として実行

    コマンドプロンプトを管理者として実行: 別ページ »で説明

  7. コマンドプロンプトで,次のコマンドを実行.
    mkdir "C:\Program Files\Blender Foundation\Blender 4.0"


  8. ダウンロードした .zipファイルを展開(解凍)

    Windows での展開(解凍)に便利な 7-Zip: 別ページ »で説明

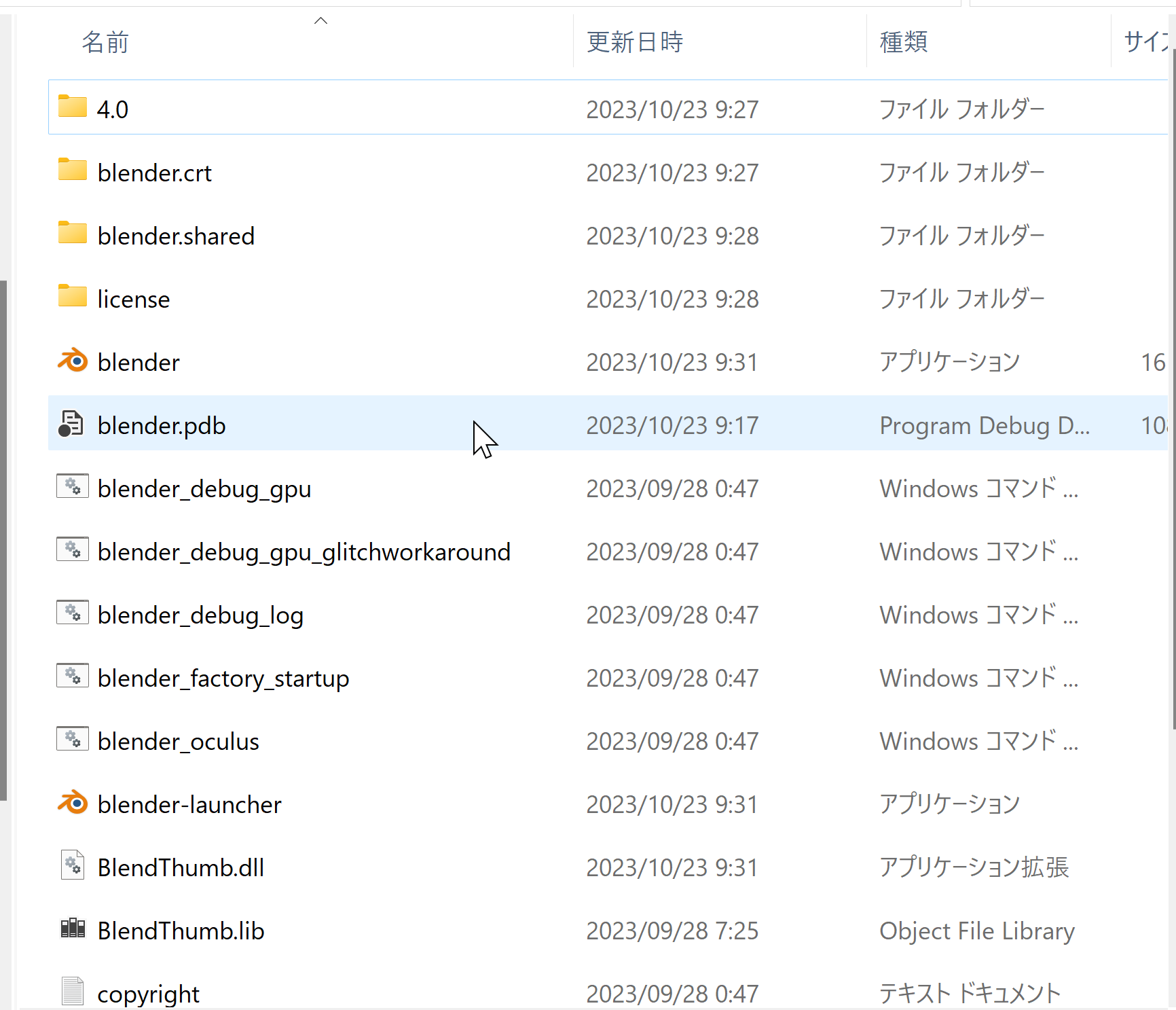

  9. 展開(解凍)してできたファイルを丸ごと "C:\Program Files\Blender Foundation\Blender 4.0" にコピーする.

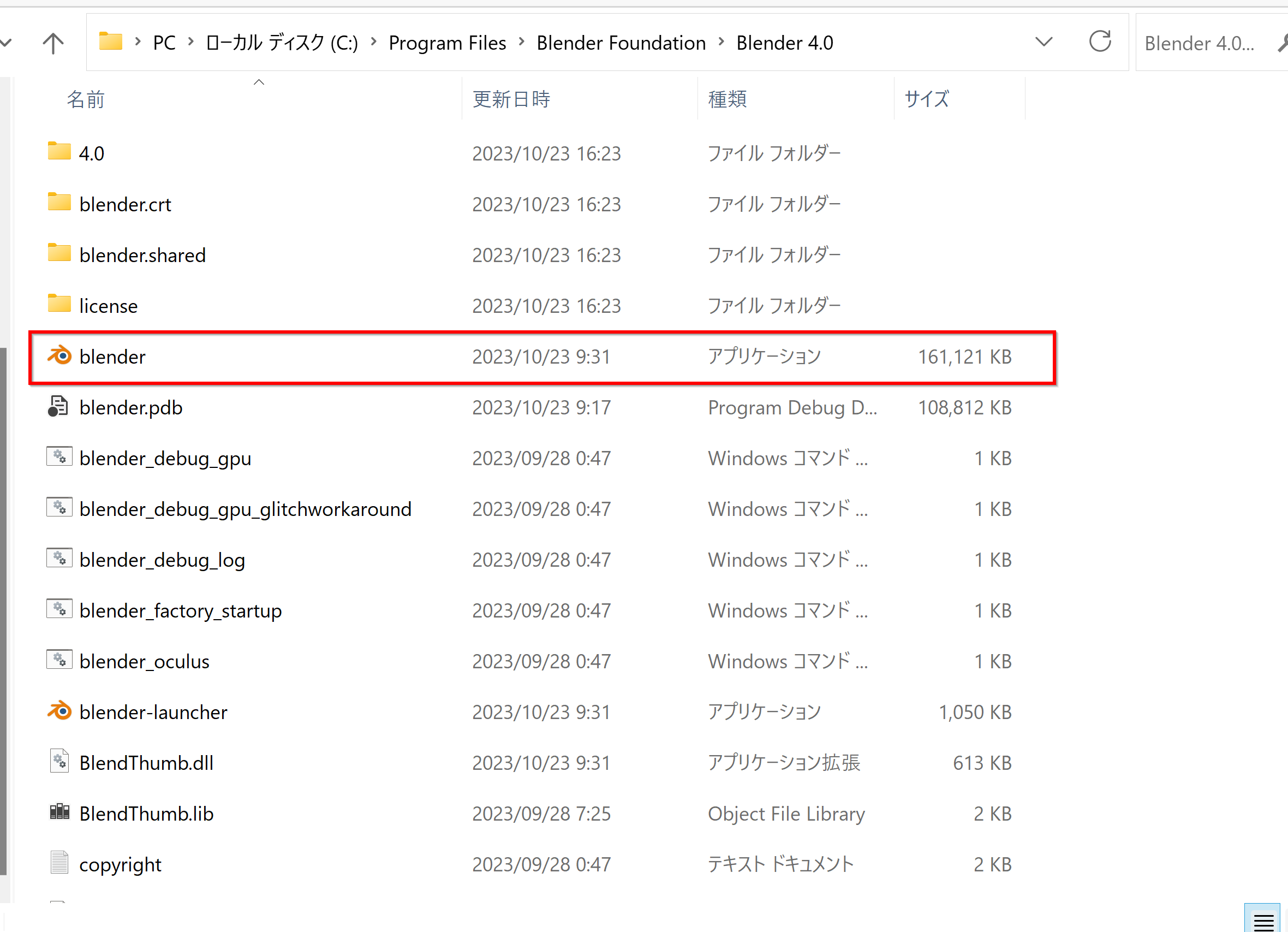

  10. 確認のため,試しに起動してみる.

    blender.exe を実行

    [image]

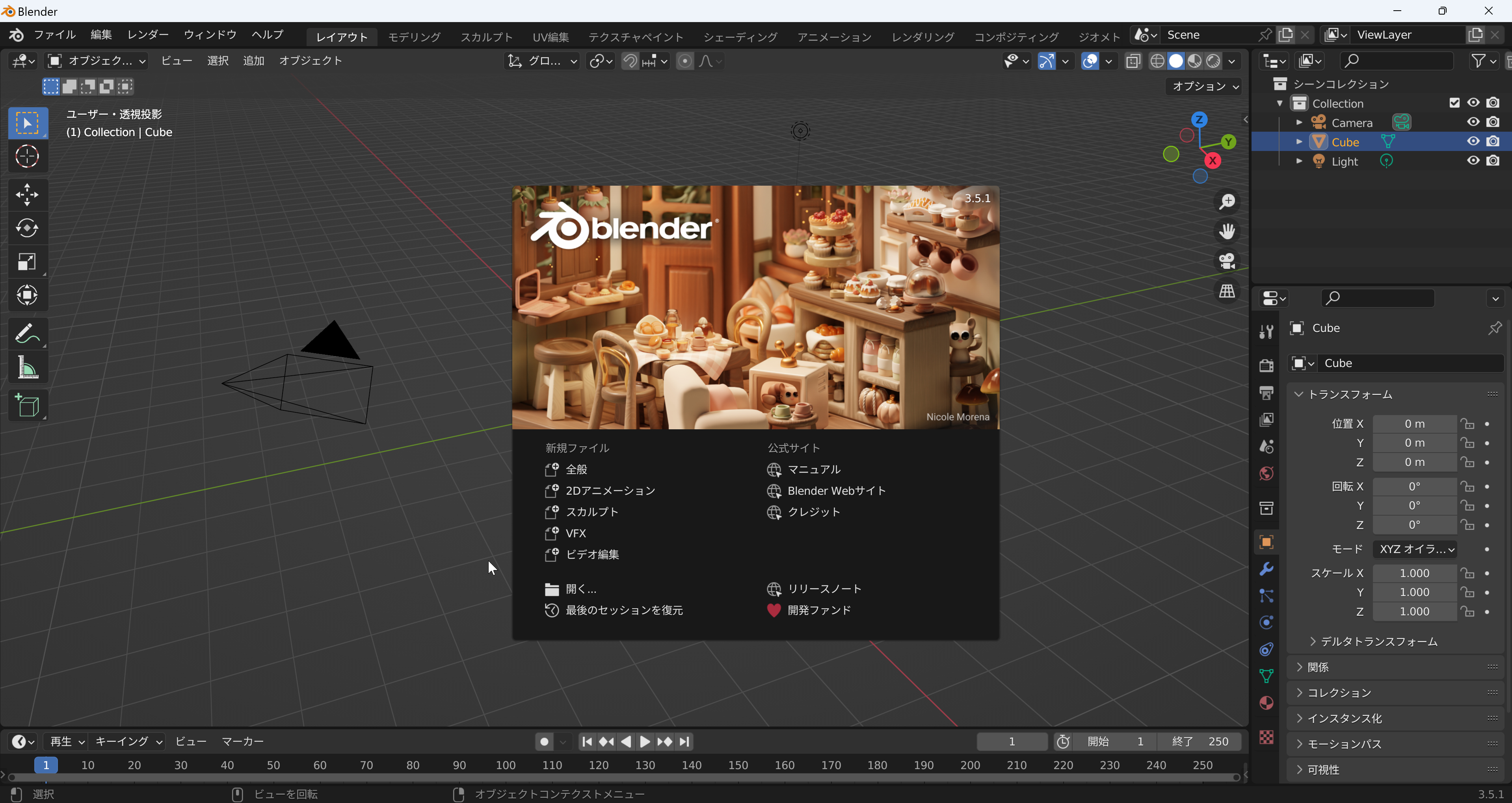

  11. Blender の画面が表示されるので確認する.

    [image]
  12. Blender のメニュー等の日本語化

    もし,表示が英語になっているときは, 最初の画面の「Language English (English)」のところで, 「Japanse (日本語)」を選ぶ

    [image]

    この画面を再び出したいときは,メニューで「スプラッシュ画面 (Splash Screen)」を選ぶ.

    [image]
  13. Blender のインストール後に,Windowsシステム環境変数 BLENDER_PATH の設定を行う. Windows では, コマンドプロンプトを管理者として開き, 次のコマンドを実行することにより, システム環境変数 BLENDER_PATH の設定を行うことができる.

    コマンドプロンプトを管理者として実行: 別ページ »で説明

    powershell -command "[System.Environment]::SetEnvironmentVariable(\"BLENDER_PATH\", \"C:\Program Files\Blender Foundation\Blender 4.0\blender.exe\", \"Machine\")"


    [image]

Blenderに Wavefront OBJ形式ファイルをインポート

<前準備>

説明のため Wevefront OBJ形式ファイル, Wavefromt MTL形式ファイルを使う. この資料で使用している Wevefront OBJ形式ファイル, Wavefromt MTL形式ファイルは,次からダウンロードできる

Wavefront OBJ 形式ファイルとは 3次元コンピュータグラフィックスのファイル形式.ポリゴンなどの情報が書かれているファイル.

[image]

Wavefront MTL 形式ファイルとは マテリアルの情報が書かれているファイル.

[image]
インポート手順
  1. Blender を起動

    Windows のスタートメニューの「Blender」の下に「blender」がある

  2. Blender が起動するので確認

    [image]

    新しく Blender のファイルを作成したいときは,「ファイル (file)」,「新規 (new)」,「全般 (general)」.

    [image]
  3. 中央にある立方体のオブジェクト(灰色のもの)を消したい.中央にある立方体のオブジェクトを左クリックし,「DEL キー」を押して削除

    [image]
  4. Wavefront obj ファイルをインポートしたい. メニューで「ファイル (File)」,「インポート (Import)」と操作し「Wavefront (.obj)」を選択

    [image]
  5. インポートしたいファイルを選び,「OBJ をインポート」をクリック. (ここでは sample.obj を選んでいる)

    [image]

    sample.obj をインポートした場合,マウスホイールを操作して,ズームアウトしていくと,オブジェクトが現れる

    [image]
