国土地理院基盤地図情報・数値標高モデルのダウンロード，CSV ファイルへの変換

【概要】

国土地理院の基盤地図情報・数値標高モデル（DEM: Digital Elevation Model、地形の標高を格子状に記録したデータ）を Windows 上でダウンロードし、Python で GML 形式（地理情報を記述する XML の一種）から CSV ファイルへ変換し、標高を可視化する手順を示す。

【目次】

【関連する外部ページ】

基盤地図情報サイト: https://www.gsi.go.jp/kiban/

基盤地図情報ダウンロードサービス: https://service.gsi.go.jp/kiban/

【サイト内の関連情報】

地図データ

国土地理院の共通 ID，パスワードの発行を受ける

利用条件は、利用者自身で確認すること。基盤地図情報をダウンロードするには、ダウンロードページでの利用者登録とログインが必要である（ダウンロードページの URL は令和7年4月1日に変更された）。

  1. 基盤地図情報サイトのページを開く

    https://www.gsi.go.jp/kiban/

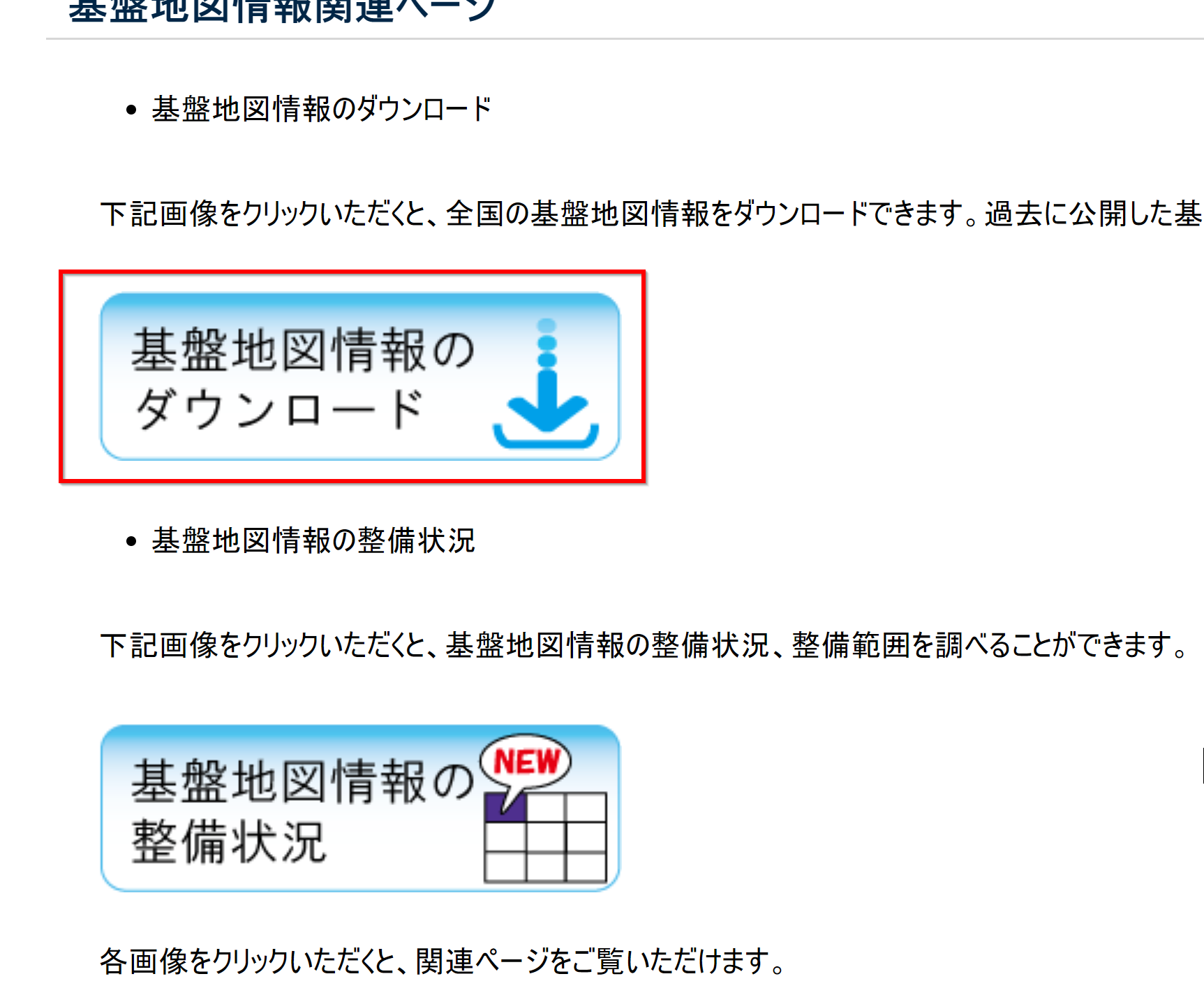

  2. 「基盤地図情報のダウンロード」をクリックし、基盤地図情報ダウンロードサービス（https://service.gsi.go.jp/kiban/）へ移動する

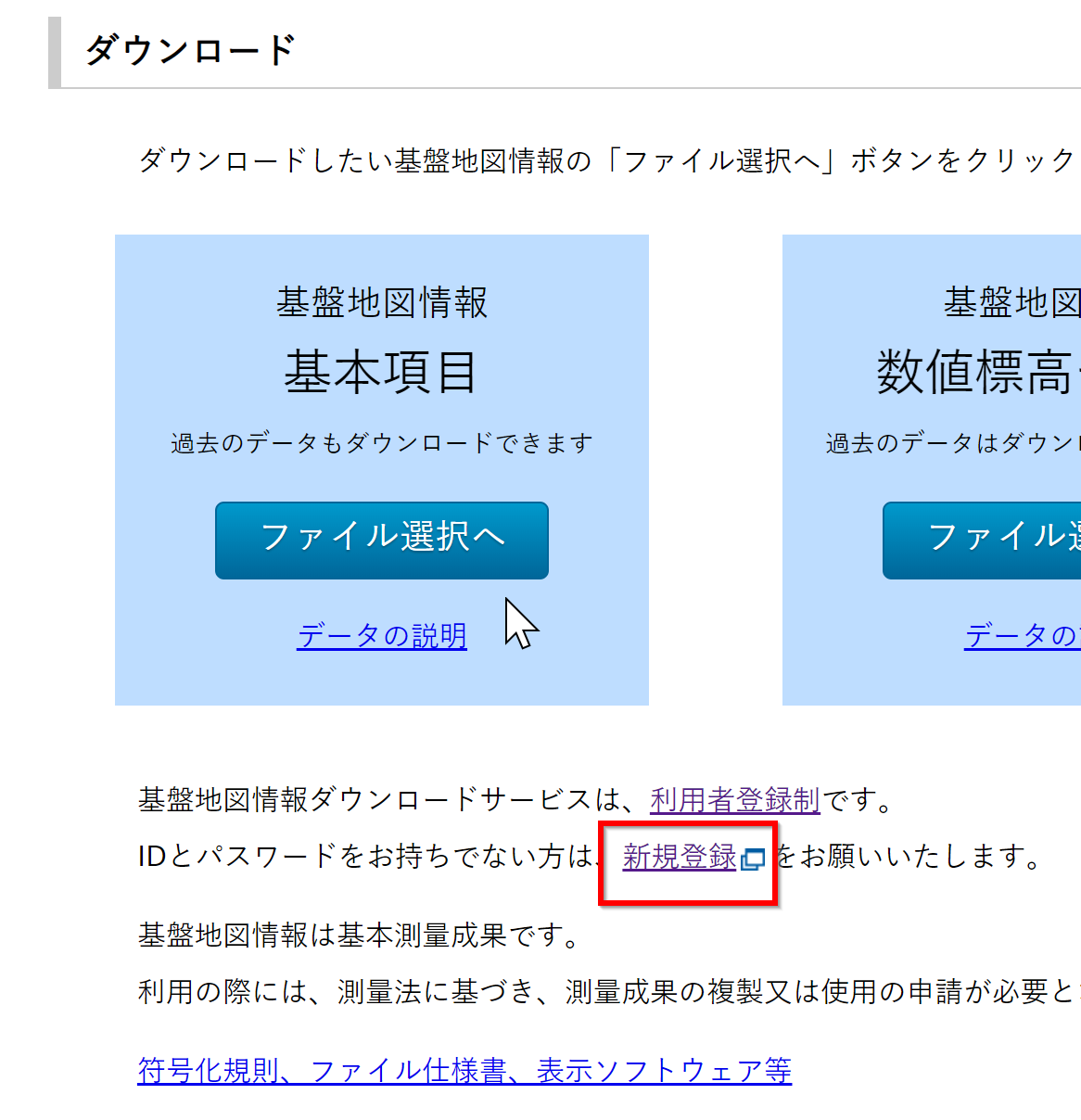

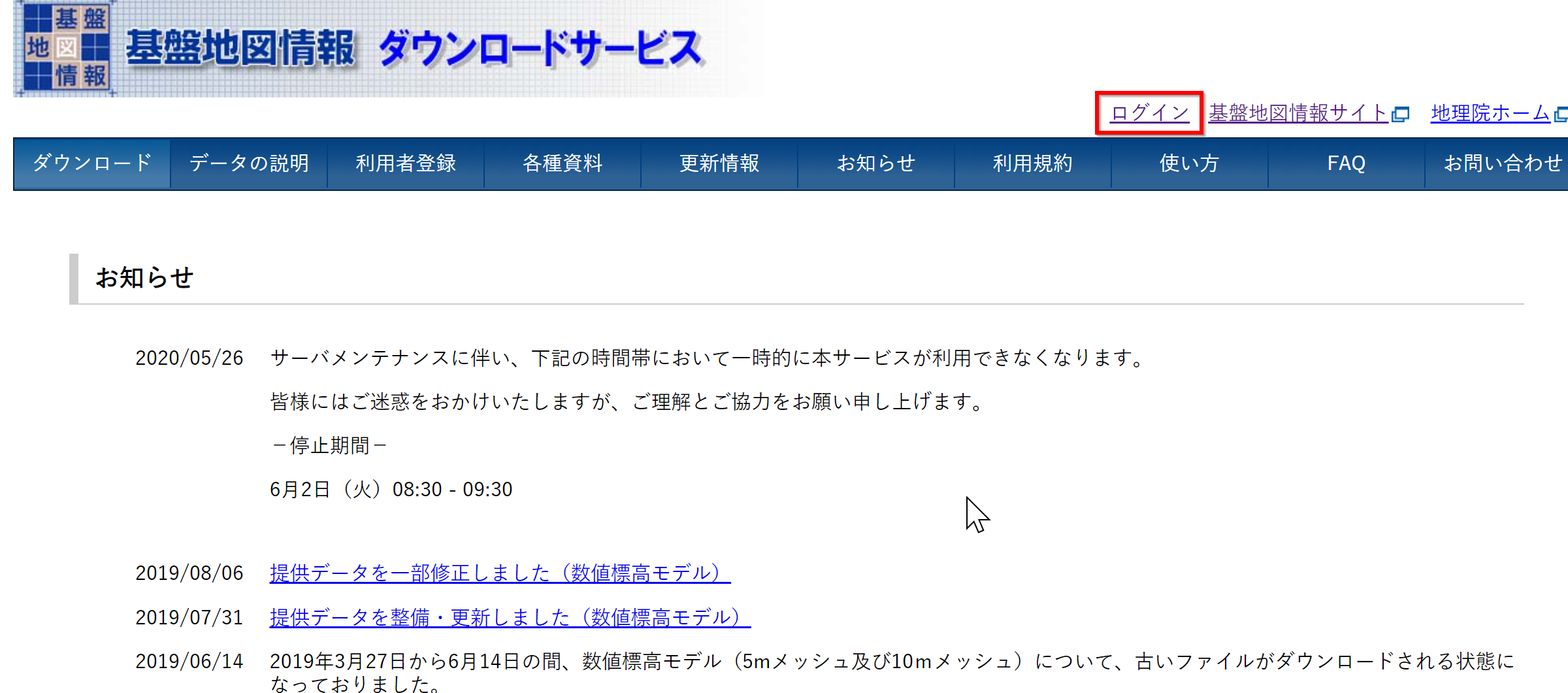

  3. 画面右上の「ログイン」をクリックし、「新規登録」をクリック

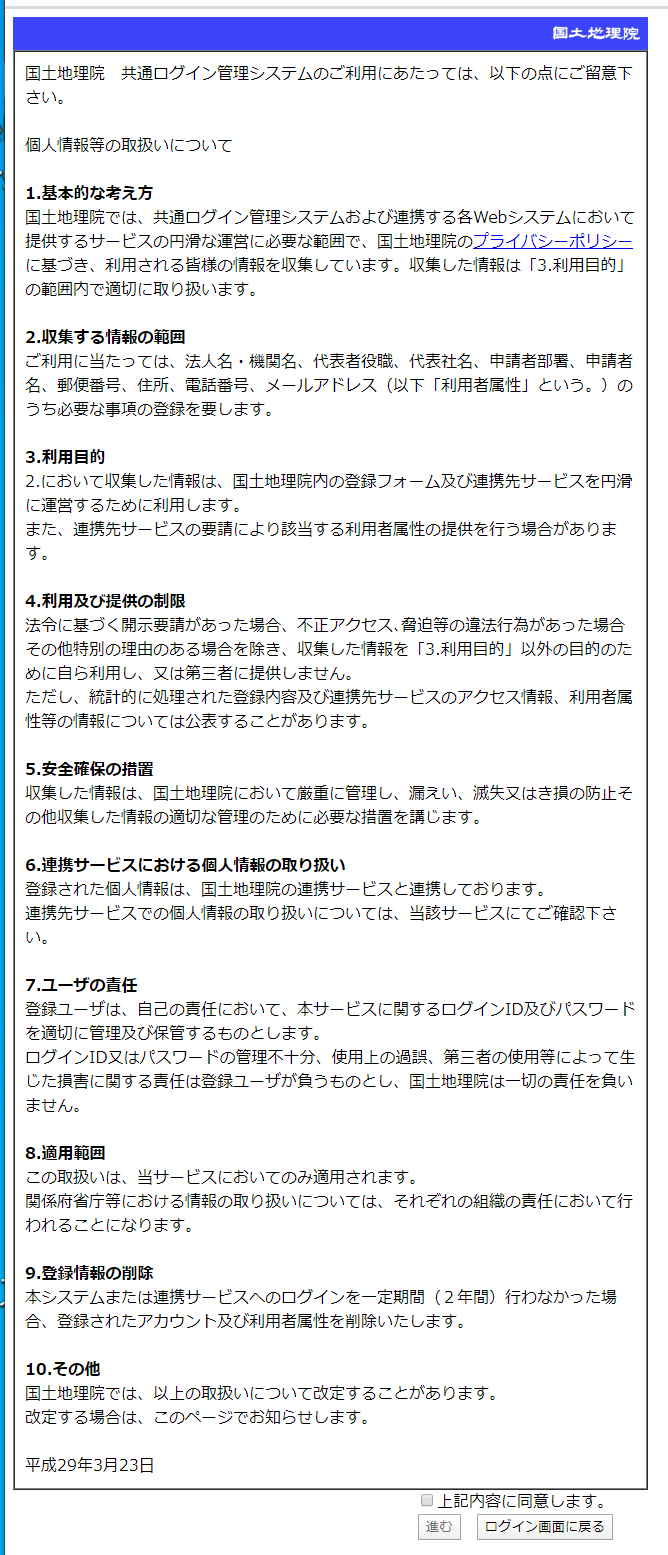

  4. 利用条件を確認する。同意する場合は続行する。

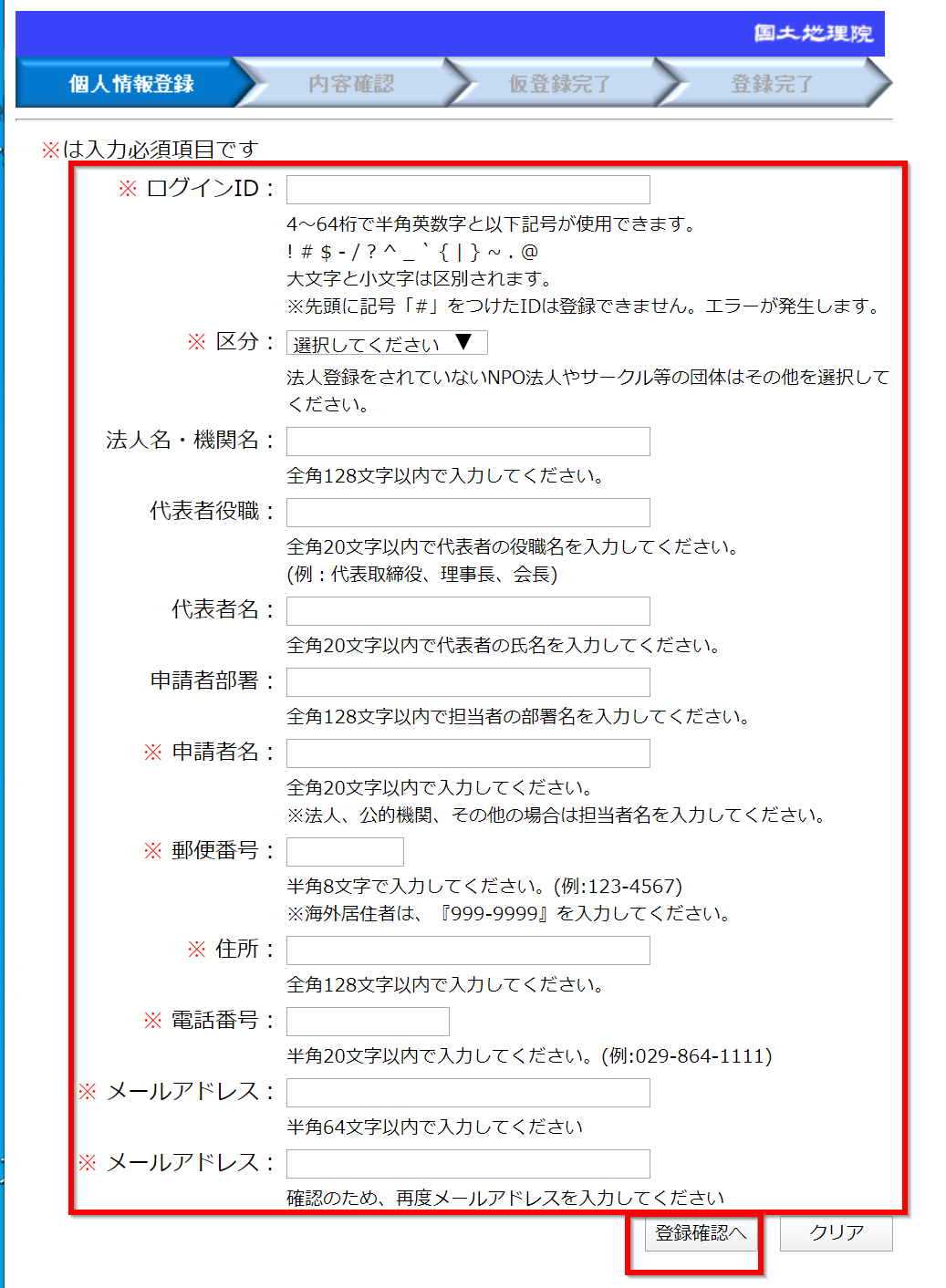

  5. 所定の項目を記入して、「登録確認へ」をクリック

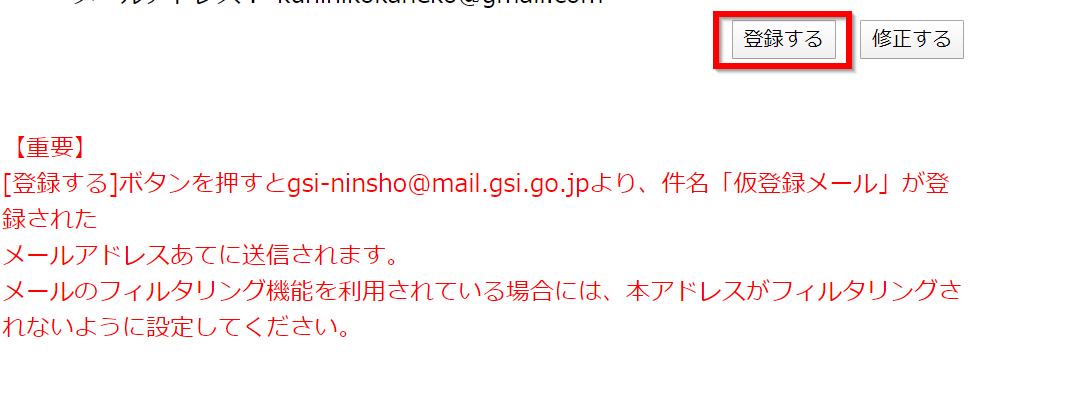

  6. 登録内容を確認して、「登録する」をクリック

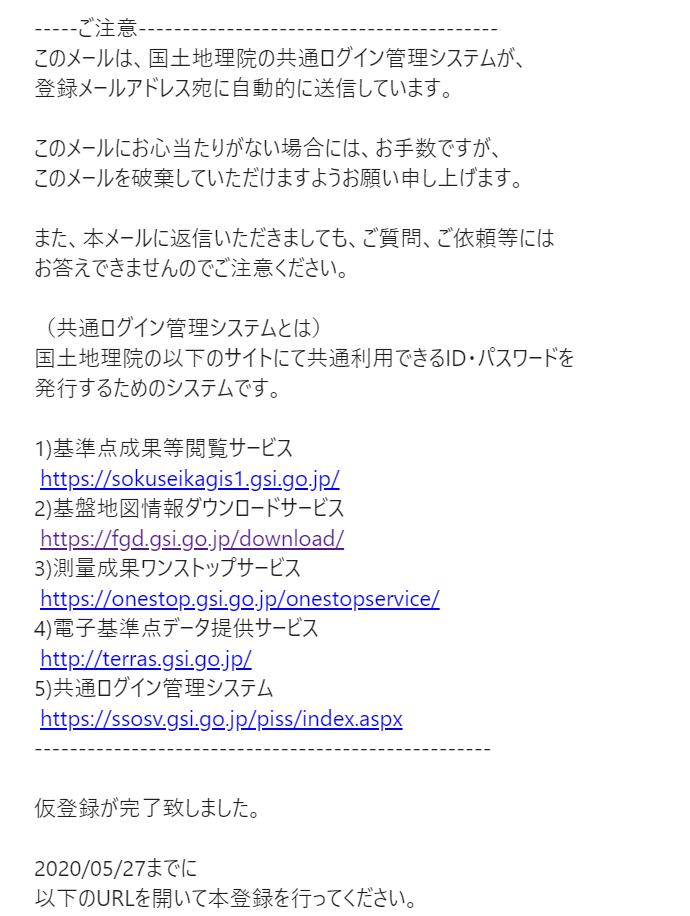

  7. 電子メールで送られてきた指示に従って、本登録を行う

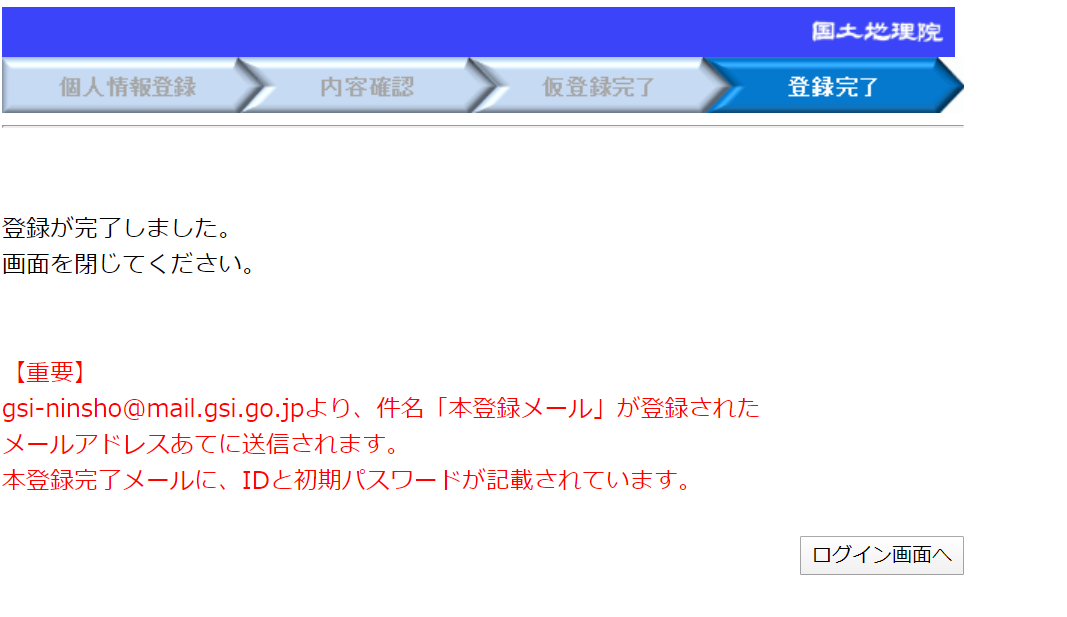

  8. 画面で登録完了を確認する

  9. 電子メールで ID とパスワードが通知されるので確認する

基盤地図情報のダウンロード

利用条件は、利用者自身で確認すること。

  1. 基盤地図情報サイトのページを開く

    https://www.gsi.go.jp/kiban/

  2. 「基盤地図情報のダウンロード」をクリックし、基盤地図情報ダウンロードサービスへ移動する

  3. 「ログイン」をクリック

  4. ログイン操作を行う

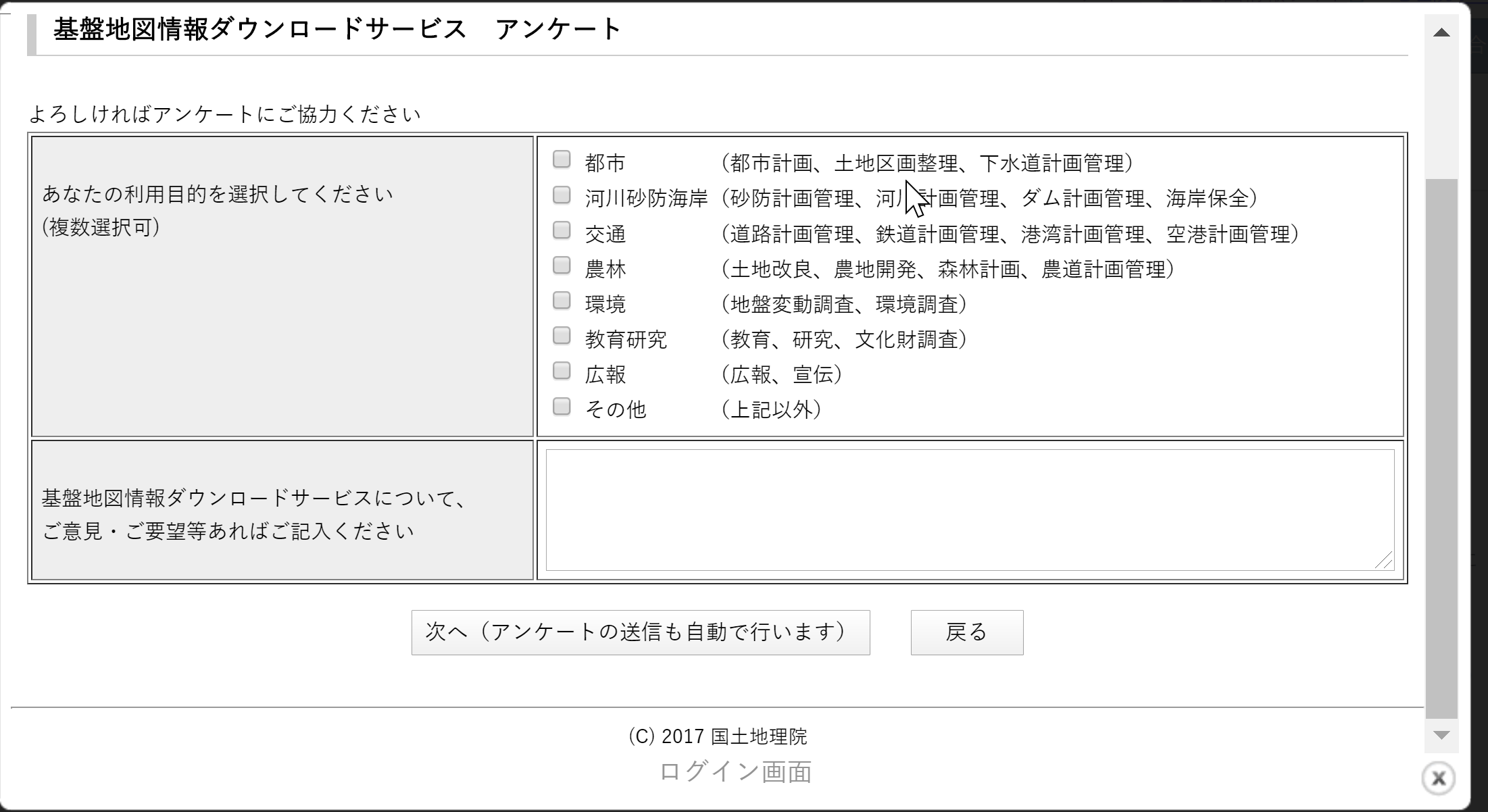

  5. アンケートへの回答（利用目的アンケート）

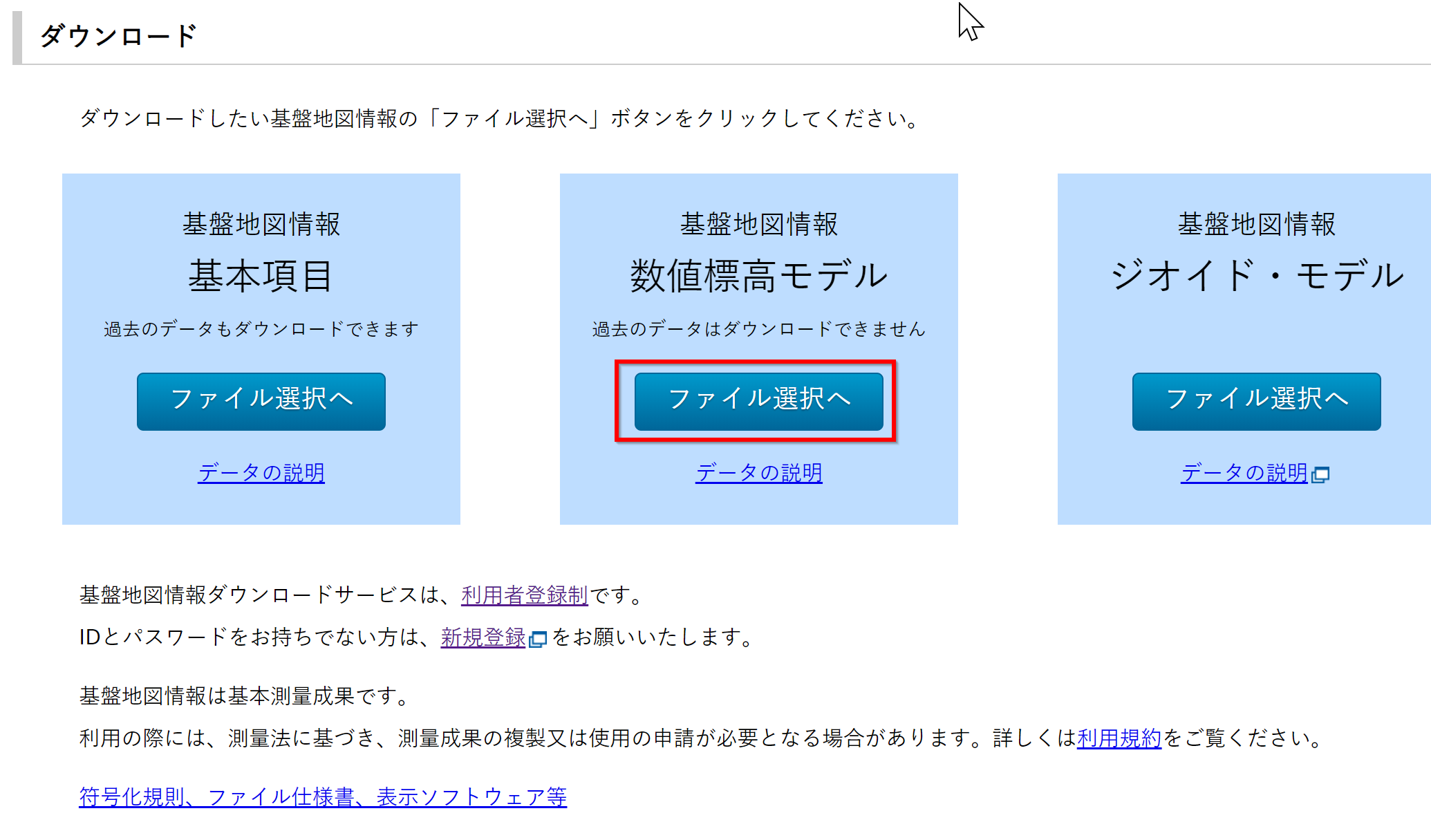

  6. 「ダウンロード」のところで、「数値標高モデル」の「ファイル選択へ」をクリック

    数値標高モデルには、1m メッシュ（DEM1A）、5m メッシュ（DEM5A、DEM5B、DEM5C）、10m メッシュ（DEM10A、DEM10B）がある。全国を覆うのは 10m メッシュの DEM10B である。

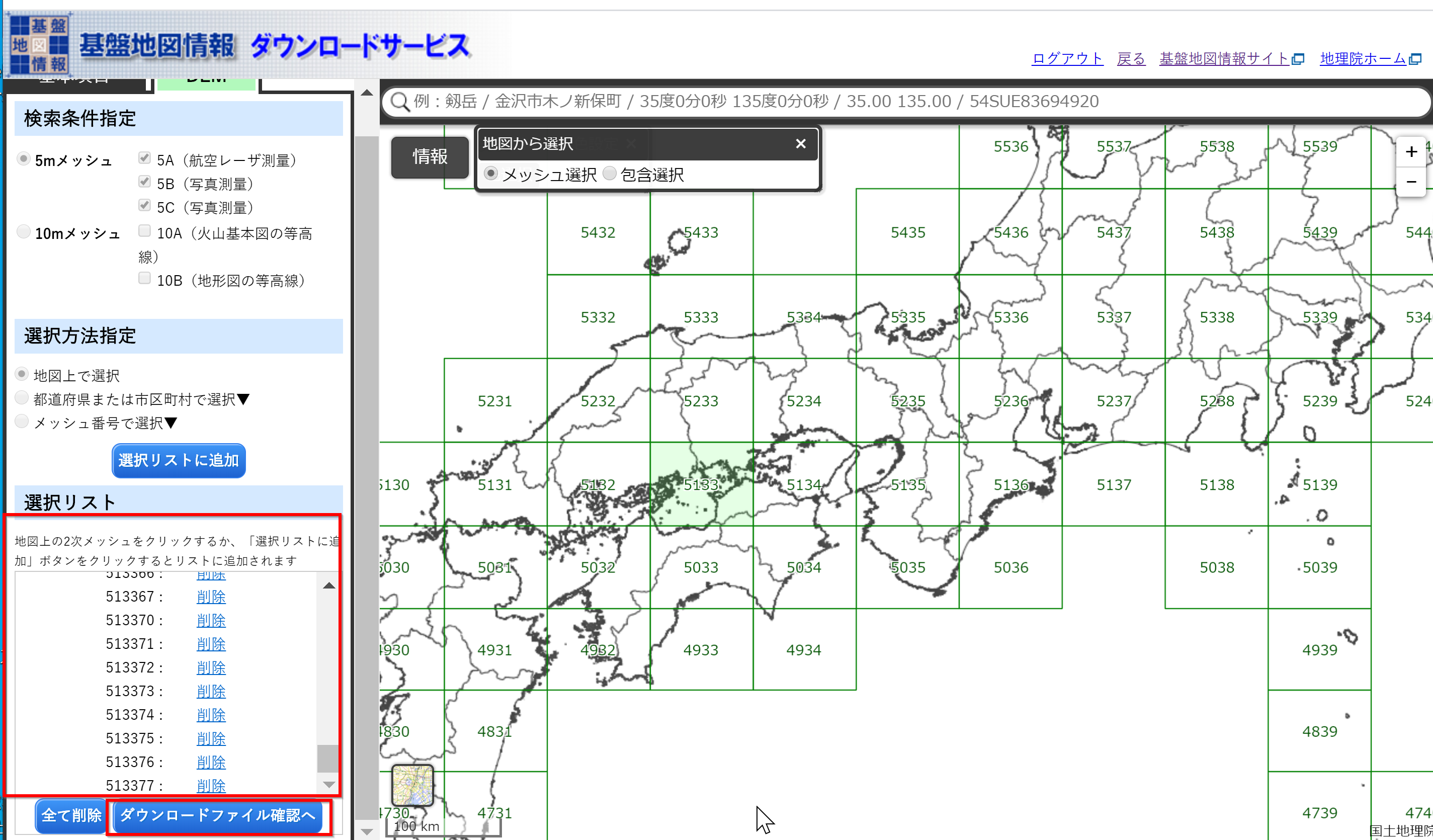

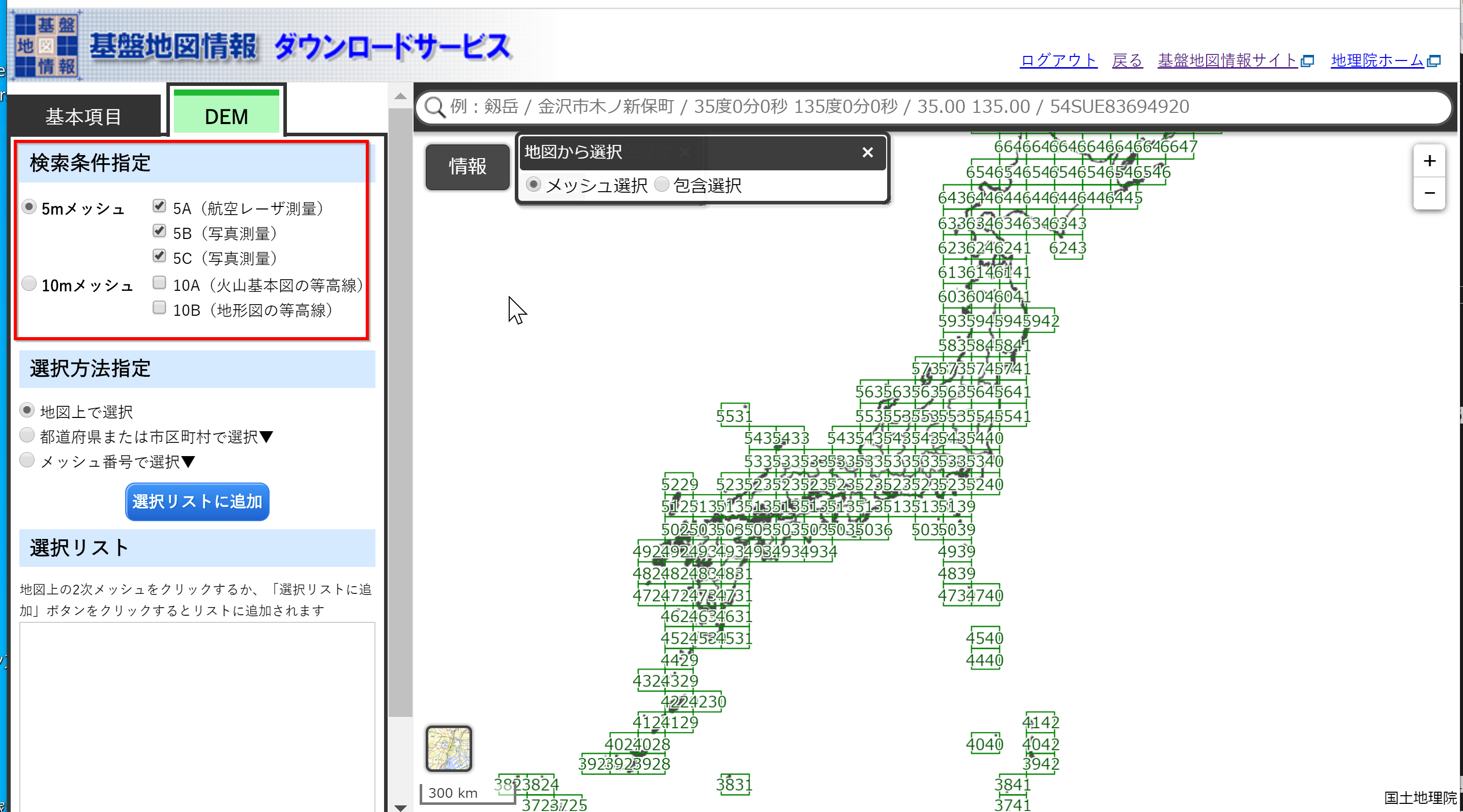

  7. 検索条件を指定する

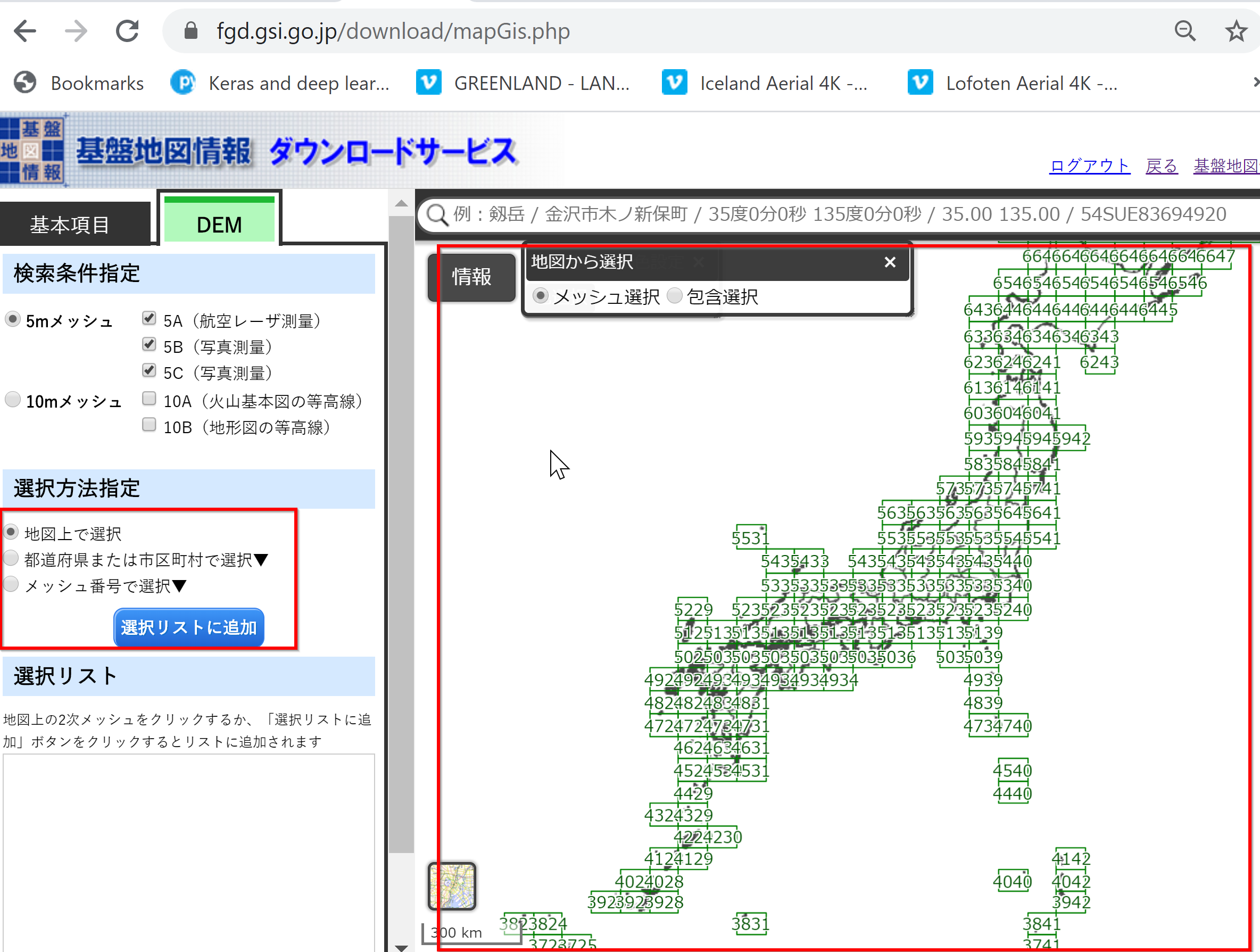

  8. データを選択する

  9. 選択リストを確認し、「ダウンロードファイル確認へ」をクリック

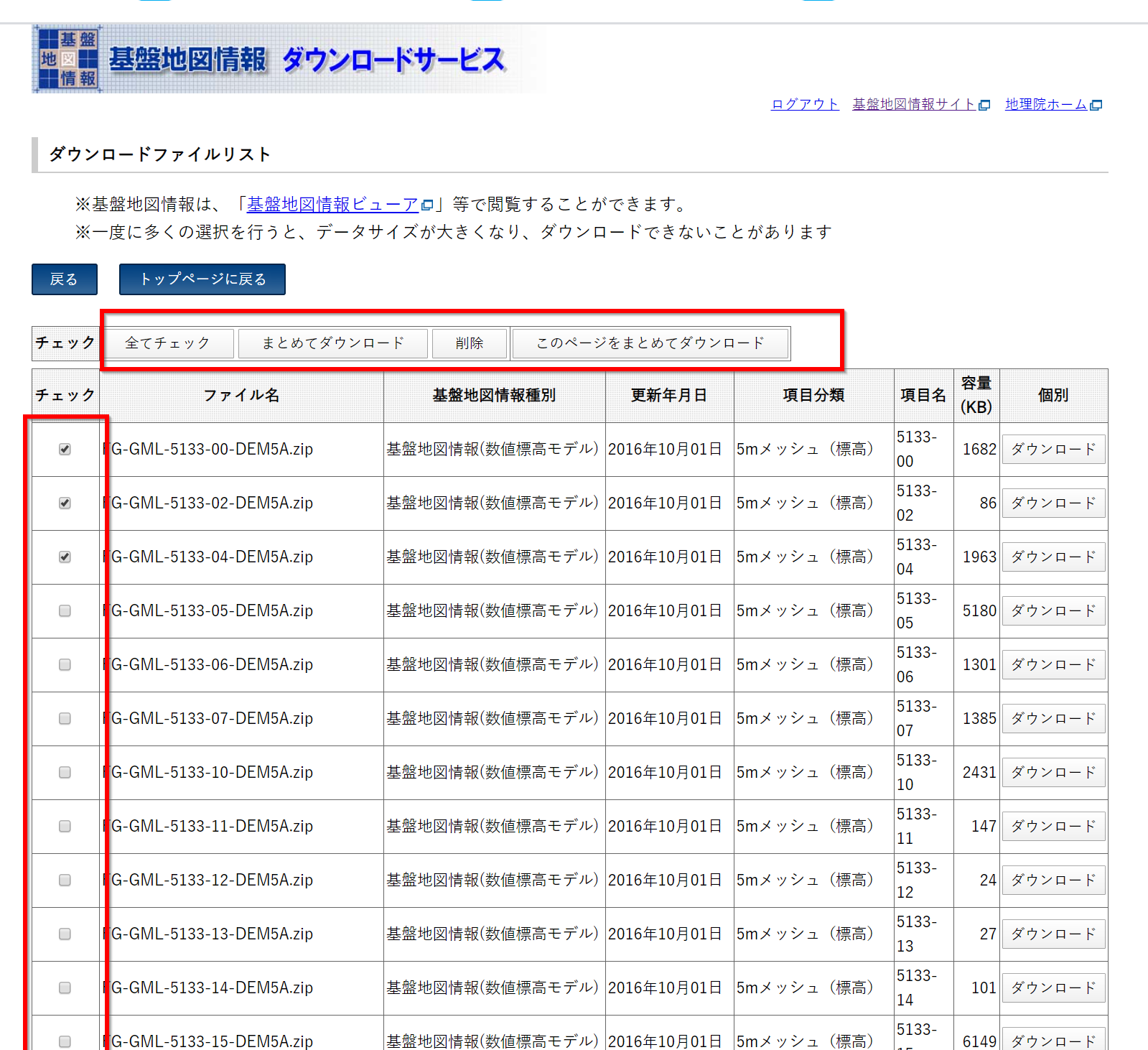

  10. ダウンロードしたいものを選び、ダウンロードする

  11. ファイルがダウンロードされるので、確認する

前準備

Python 3.12 のインストール

Pythonのインストールを行い、Pythonのプログラムを実行する環境を整える。扱う環境は、Windows搭載パソコンである。金子研究室では、Python 3.12.10を推奨する。

[Windows での Python 3.12 のインストール手順を見るには、ここをクリック]

Windows での Python 3.12 のインストール

以下のいずれかの方法でPython 3.12をインストールする。Pythonがインストール済みの場合、この手順は不要である。

方法 1：winget によるインストール

【インストールコマンドの実行方法】

管理者権限でコマンドプロンプトを起動する（手順：Windowsキーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）。そして、コマンド全体をコマンドプロンプトにコピー＆ペーストする。

--scope machine を指定することで、システム全体（全ユーザー向け）にインストールされる。このオプションの実行には管理者権限が必要である。インストール完了後、コマンドプロンプトを再起動するとPATHが反映される。

REM Python 3.12 をシステム領域にインストール
winget install --id Python.Python.3.12 -e --scope machine --silent --accept-source-agreements --accept-package-agreements --override "/quiet InstallAllUsers=1 PrependPath=1 Include_test=0 Include_pip=1 Include_launcher=1 InstallLauncherAllUsers=1 TargetDir=\"C:\Program Files\Python312\""
if not "%ERRORLEVEL%"=="0" ( color 0c & echo Python 3.12 のインストールに失敗しました & ping 127.0.0.1 -n 6 >nul & color )

REM Python と Scripts を PATH 先頭に追加
powershell -NoProfile -Command "$p='C:\Program Files\Python312'; $s=\"$p\Scripts\"; if(Test-Path $p){$k=[Microsoft.Win32.Registry]::LocalMachine.OpenSubKey('SYSTEM\CurrentControlSet\Control\Session Manager\Environment',$true); $c=$k.GetValue('Path','',[Microsoft.Win32.RegistryValueOptions]::DoNotExpandEnvironmentNames); $t=$k.GetValueKind('Path'); $new=$c; if((';'+$new+';') -notlike \"*;$p;*\"){$new=$p+';'+$new}; if((';'+$new+';') -notlike \"*;$s;*\"){$new=$s+';'+$new}; if($new -ne $c){$k.SetValue('Path',$new,$t)}; $k.Close()}"

REM 現在のセッションにも反映（システムPATHを再取得して連結）
for /f "usebackq tokens=2,*" %A in (`reg query "HKLM\SYSTEM\CurrentControlSet\Control\Session Manager\Environment" /v Path`) do set "PATH=%B"

REM pip / wheel の更新
python -m pip install --no-user -U pip wheel
if not "%ERRORLEVEL%"=="0" ( color 0c & echo pip / wheel の更新に失敗しました & ping 127.0.0.1 -n 6 >nul & color )

方法 2：インストーラーによるインストール

  1. Python公式サイト（https://www.python.org/downloads/）にアクセスし、「Download Python 3.x.x」ボタンからWindows用インストーラーをダウンロードする。
  2. ダウンロードしたインストーラーを実行する。
  3. 初期画面の下部に表示される「Add python.exe to PATH」にチェックを入れてから「Customize installation」を選択する。このチェックを入れ忘れると、コマンドプロンプトから python コマンドを実行できない。
  4. 「Install Python 3.xx for all users」にチェックを入れ、「Install」をクリックする。

インストールの確認

コマンドプロンプトで以下を実行する。

python --version

バージョン番号（例：Python 3.12.x）が表示されればインストール成功である。「'python' は、内部コマンドまたは外部コマンドとして認識されていません。」と表示される場合は、インストールが正常に完了していない。

Python の開発環境 Visual Studio Code のインストールと Python 用の設定

Python の開発環境Visual Studio Code（プログラムを編集するソフトウェア。以下、VS Code）を整える。

[Windows での Visual Studio Code のインストールと Python 用の設定手順を見るには、ここをクリック]

Windows での Visual Studio Code のインストールと Python 用の設定手順

1. VS Code と拡張機能のインストール

以下のコマンドにより，既存の VS Code を削除し，全ユーザー共有の設定で再インストールしたうえで，拡張機能（VS Code に機能を追加するソフトウェア）をまとめて導入する．

【インストールコマンドの実行方法】

管理者権限でコマンドプロンプトを起動する（手順：Windows キーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）。そして，コマンド全体をコマンドプロンプトにコピー＆ペーストする。

インストールコマンド


REM ============================================================
REM Microsoft Visual Studio Code
REM ============================================================
REM Build Tools + Desktop development with C++（VCTools）+ 追加コンポーネント（一括）
REM 未インストール時: winget で新規インストール
REM インストール済み時: setup.exe modify でコンポーネント追加（バージョンは変更しない）
winget list --id Microsoft.VisualStudio.BuildTools 2>nul | findstr /i "BuildTools" >nul 2>&1
if %ERRORLEVEL% EQU 0 (
    for /f "usebackq delims=" %P in (`"C:\Program Files (x86)\Microsoft Visual Studio\Installer\vswhere.exe" -products Microsoft.VisualStudio.Product.BuildTools -property installationPath`) do start /wait "" "C:\Program Files (x86)\Microsoft Visual Studio\Installer\setup.exe" modify --installPath "%P" --add Microsoft.VisualStudio.Workload.VCTools --add Microsoft.VisualStudio.Workload.MSBuildTools --add Microsoft.VisualStudio.Component.VC.CMake.Project --add Microsoft.VisualStudio.Component.VC.Llvm.Clang --add Microsoft.VisualStudio.Component.VC.Llvm.ClangToolset --add Microsoft.VisualStudio.Component.Windows11SDK.26100 --add Microsoft.VisualStudio.Component.VC.v143.x86.x64 --includeRecommended --quiet --norestart --nocache
    if not "%ERRORLEVEL%"=="0" ( color 0c & echo Build Tools のコンポーネント追加に失敗しました & ping 127.0.0.1 -n 6 >nul & color )
) else (
    winget install --scope machine --id Microsoft.VisualStudio.BuildTools -e --silent --disable-interactivity --force --accept-source-agreements --accept-package-agreements --override "--quiet --wait --norestart --nocache --add Microsoft.VisualStudio.Workload.VCTools --includeRecommended --add Microsoft.VisualStudio.Workload.MSBuildTools --add Microsoft.VisualStudio.Component.VC.CMake.Project --add Microsoft.VisualStudio.Component.VC.Llvm.Clang --add Microsoft.VisualStudio.Component.VC.Llvm.ClangToolset --add Microsoft.VisualStudio.Component.Windows11SDK.26100 --add Microsoft.VisualStudio.Component.VC.v143.x86.x64"
    if not "%ERRORLEVEL%"=="0" ( color 0c & echo Build Tools のインストールに失敗しました & ping 127.0.0.1 -n 6 >nul & color )
)

REM 全ユーザー共有の拡張機能フォルダ
if not exist "C:\ProgramData\vscode-extensions" mkdir "C:\ProgramData\vscode-extensions"
icacls "C:\ProgramData\vscode-extensions" /grant "Everyone:(OI)(CI)M" /T

REM スタートメニューのショートカットを --extensions-dir 付きで再作成
if exist "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code" rmdir /s /q "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code"
if exist "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk" del "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk"
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); $lnk.TargetPath='C:\Program Files\Microsoft VS Code\Code.exe'; $lnk.Arguments='--extensions-dir \"C:\ProgramData\vscode-extensions\"'; $lnk.Save()"
REM ショートカットの検証
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); Write-Host 'TargetPath:' $lnk.TargetPath; Write-Host 'Arguments:' $lnk.Arguments"

REM ファイル / フォルダ右クリックの「Code で開く」を登録
reg add "HKLM\SOFTWARE\Classes\*\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\Background\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%V\"" /f

REM --extensions-dir 付きで起動する code.cmd ラッパを作成
REM （%* を echo で書くと対話的 cmd で失われるため、PowerShell で [char]37+'*' を書き出す）
powershell -NoProfile -Command "$pct=[char]37; $q=[char]34; $c='@echo off'+[char]13+[char]10+$q+'C:\Program Files\Microsoft VS Code\bin\code.cmd'+$q+' --extensions-dir '+$q+'C:\ProgramData\vscode-extensions'+$q+' '+$pct+'*'+[char]13+[char]10; [IO.File]::WriteAllText('C:\ProgramData\vscode-extensions\vscode.cmd',$c,[Text.Encoding]::ASCII)"

REM 拡張機能のインストール
set "CODE=C:\Program Files\Microsoft VS Code\bin\code.cmd"
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot-chat
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.python
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.vscode-pylance
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.debugpy
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension MS-CEINTL.vscode-language-pack-ja
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension saoudrizwan.claude-dev
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension rust-lang.rust-analyzer
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension tamasfe.even-better-toml
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension anthropic.claude-code
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension almenon.arepl
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --list-extensions --show-versions

REM settings.json を作成（自動更新オフ、Python、Claude Code 設定）
if not exist "%APPDATA%\Code\User" mkdir "%APPDATA%\Code\User"
python -c "import json,os;data={'update.mode':'none','update.enableWindowsBackgroundUpdates':False,'extensions.autoUpdate':False,'python.defaultInterpreterPath':r'C:\Program Files\Python312\python.exe','claudeCode.environmentVariables':[{'name':'ANTHROPIC_API_KEY','value':'not-needed'},{'name':'ANTHROPIC_AUTH_TOKEN','value':'ollama'},{'name':'ANTHROPIC_BASE_URL','value':'http://localhost:11434'},{'name':'ANTHROPIC_MODEL','value':'glm-4.7-flash'},{'name':'CLAUDE_CODE_DISABLE_NONESSENTIAL_TRAFFIC','value':'1'}]};p=os.path.join(os.environ['APPDATA'],'Code','User','settings.json');open(p,'w',encoding='utf-8').write(json.dumps(data,indent=4));print('Done:',p)"

REM 自動更新の抑止ポリシー（settings.json に加えて、レジストリ側でも明示的にオフ）
reg add "HKLM\SOFTWARE\Policies\Microsoft\VSCode" /v "UpdateMode" /t REG_SZ /d "none" /f
echo === セットアップ完了 ===

2. Python インタプリタの選択

同一マシンに複数の Python がインストールされている場合，VS Code で使用する Python 本体（インタプリタ：Python プログラムを解釈・実行するソフトウェア）を選択する必要がある．

  1. コマンドパレット（コマンド名で機能を呼び出す VS Code の入力欄）を開く（Ctrl+Shift+P）
  2. Python: Select Interpreter と入力する
  3. 表示される一覧から，使用する Python（例：C:\Program Files\Python312\python.exe）を選択する．

Python プログラム実行手順

[Windows での Python プログラム実行手順を見るには、ここをクリック]

Windows での Python 実行手順（Visual Studio Codeを使用）

プログラムファイルの作成と保存

  1. 左サイドバーの「エクスプローラー」アイコン（Ctrl+Shift+E）をクリックする
  2. 「NO FOLDER OPENED」（作業対象フォルダが未選択の状態）と表示される場合は，「Open Folder」をクリックし，プログラムを保存するフォルダを選択する

    続いて「フォルダを信用するか」を確認する画面（フォルダ内のコードを実行してよいか確認する VS Code の仕組み）が表示されるので，チェックして Yes を選択する

  3. フォルダ名の右側に表示される「新しいファイル」アイコンをクリックする
  4. ファイル名（例：aitask.py．ファイル名は何でも良い）を入力し Enter を押す．拡張子は .py（Python ファイルを示す拡張子）とする
  5. 実行したいコードを選択し，Ctrl+C でコピーする．VS Code のエディタ領域に Ctrl+V で貼り付ける
  6. Ctrl+S で保存する

プログラムの実行

  1. エディタ右上の三角形「▷」アイコン（Run Python File：現在開いている Python ファイルを実行するボタン）をクリックする．または，エディタ上で右クリックし「ターミナルで Python ファイルを実行」を選択する
  2. VS Code 下部のターミナル（コマンドの入出力を表示する画面）に，実行結果（print 関数の出力等）が表示される
  3. tkinter（Python 標準の GUI ライブラリ）のファイル選択ダイアログを使うプログラムを実行した場合は，ダイアログが開くので対象画像を選択する
  4. VS Code 下部のターミナルで実行結果を確認する．OpenCV ウィンドウ（OpenCV が画像を表示するために開く専用ウィンドウ）が開いた場合はそちらも確認する．OpenCV ウィンドウは，マウスクリックでウィンドウをアクティブ（操作対象の状態）にしてからキーを押すと終了する

ライブラリのインストール

管理者権限でコマンドプロンプトを起動する（手順：Windows キーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）

そして，以下のコマンドを実行。

pip install -U --no-user pandas matplotlib

FG GML DEM データ前処理（Python プログラム）

FG GML DEM データを CSV ファイルに変換する Python プログラム

ダウンロードした zip ファイルの展開、GML の XML ファイルからの標高値の取り出し、CSV ファイルへの変換を、1つの Python プログラムで行う。GML の <gml:low>・<gml:high>（格子の範囲）と <gml:startPoint>（標高値が並び始める格子の位置）を読み取り、<gml:tupleList> から </gml:tupleList> までに並ぶ標高値を、格子の位置（列 i、行 j）を添えて CSV 形式で出力する。標高が未計測の格子に入っている値（-9999.）は、扱いやすい値（-0.9999）に置き換える。

数値標高モデルのファイルの文字コードは、平成28年10月以降に提供されたものは UTF-8、それより前のものは Shift_JIS である。次のプログラムは、まず UTF-8 として読み、失敗したときは cp932（Shift_JIS 系）として読み直す。

import zipfile
import glob
import os
import re

zipdir = r"C:\dem\download"
workingdir = r"C:\dem\work"

os.makedirs(workingdir, exist_ok=True)

# zip ファイルの展開
for path in glob.glob(os.path.join(zipdir, "*.zip")):
    with zipfile.ZipFile(path) as zf:
        zf.extractall(workingdir)

def read_text(path):
    try:
        with open(path, encoding="utf-8-sig") as f:
            return f.read()
    except UnicodeDecodeError:
        with open(path, encoding="cp932") as f:
            return f.read()

def convert_xml_to_csv(xml_path, csv_path):
    text = read_text(xml_path)

    low_x, low_y = map(int, re.search(r"\s*(\d+)\s+(\d+)\s*", text).groups())
    high_x, high_y = map(int, re.search(r"\s*(\d+)\s+(\d+)\s*", text).groups())
    ncol = high_x - low_x + 1

    m = re.search(r"\s*(\d+)\s+(\d+)\s*", text)
    start_x, start_y = map(int, m.groups()) if m else (low_x, low_y)
    index = (start_y - low_y) * ncol + (start_x - low_x)

    tuple_text = re.search(r"(.*?)", text, re.DOTALL).group(1)

    with open(csv_path, "w", encoding="utf-8", newline="") as out:
        for line in tuple_text.splitlines():
            line = line.strip()
            if not line:
                continue
            value = line.split(",")[-1].strip()
            if float(value) < -9000:
                value = "-0.9999"
            i = index % ncol
            j = index // ncol
            out.write(f"{i},{j},{value}\n")
            index += 1

for xml_path in glob.glob(os.path.join(workingdir, "*.xml")):
    csv_path = os.path.splitext(xml_path)[0] + ".csv"
    print(xml_path)
    convert_xml_to_csv(xml_path, csv_path)

Python を用いてプロット

変換した CSV ファイルを読み込み、格子の位置（列 i、行 j）ごとの標高を散布図で色分けして表示する。行番号 j は北から南に増えるため、縦軸を反転して表示する。

import pandas as pd
import matplotlib.pyplot as plt

T = pd.read_csv(r"C:\dem\work\FG-GML-5030-05-91-DEM5B-20110915.csv", header=None)
plt.scatter(T[0], T[1], c=T[2], s=1, cmap="terrain")
plt.colorbar(label="elevation")
plt.gca().invert_yaxis()
plt.show()
