OpenCV で濃淡画像を使う（イメージヒストグラム，ヒストグラム平坦化，ノイズ除去，2値化，輪郭抽出）（OpenCV，Python を使用）

大学で使用した自作の資料等を，手直しの上公開している．クリエイティブ・コモンズ BY NC SA．

ねらい：OpenCV を用いて，コンピュータビジョンの基本を体験し演習する．

【目次】

前準備
このページで説明のために使用する画像
カラー画像から濃淡画像への変換
イメージヒストグラム
ヒストグラム平坦化 (histogram equalization)
濃淡画像のノイズを加える、ノイズを除去する
OTSU の方法による２値化

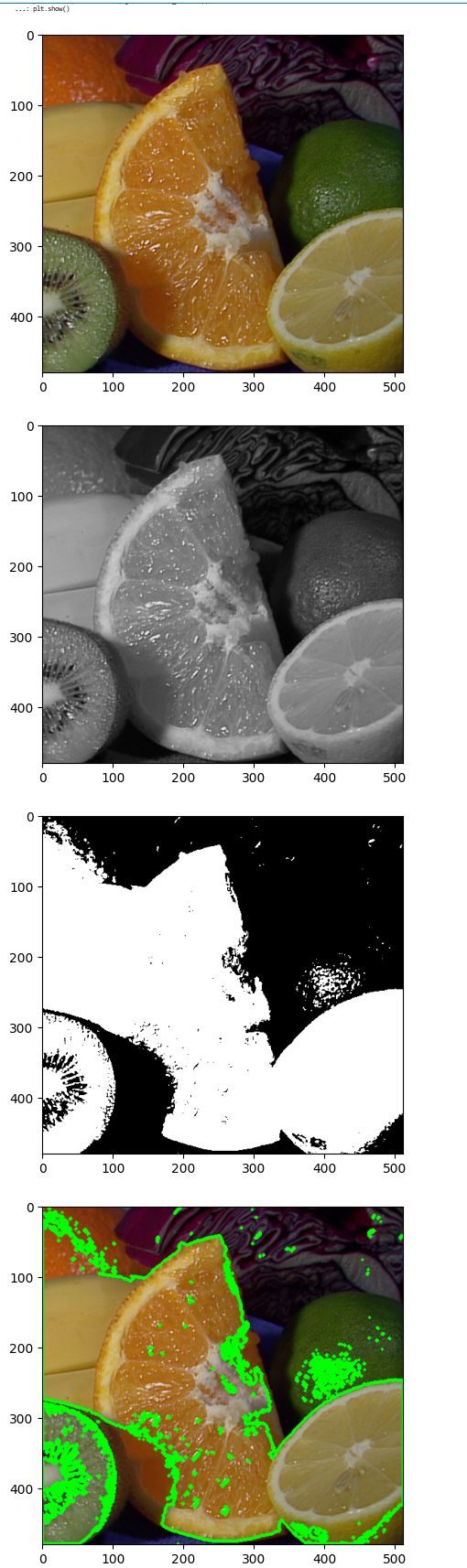

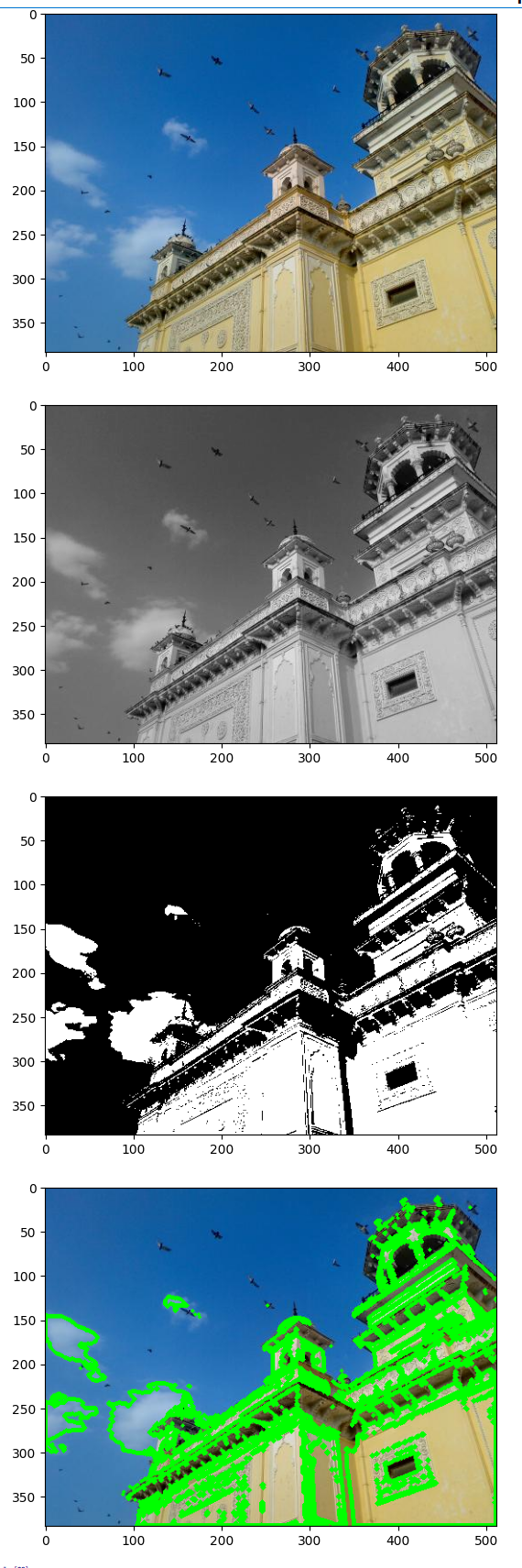

輪郭抽出

【サイト内の OpenCV 関連ページ】

OpenCV について [PDF] , [パワーポイント]
OpenCV のインストール，画像表示を行う C++ プログラムの実行手順: 別ページ »で説明している．
OpenCV 4 の Python プログラム: 別ページ »にまとめ
OpenCV 4 の C/C++ プログラム: 別ページ »にまとめている．

【OpenCV の公式情報】

OpenCV の公式ページ: https://opencv.org
GitHub の OpenCV のページ: https://github.com/opencv/opencv/releases

前準備

Python のインストール（Windows 上）

【サイト内の関連ページ】

Windows での Python 3.10，関連パッケージ，Python 開発環境のインストール: 別ページ »で説明している．
Windows での Anaconda3 のインストール: 別ページ »で説明している．
Python のまとめ: 別ページ »にまとめている．

【関連する外部ページ】

Python の公式ページ: https://www.python.org/

OpenCV Python のインストール

Python で OpenCV を動かすためのもの．

OpenCV Python のインストールは：別ページ »で説明1～2 コマンドの実行でインストールできる．

画像ファイル fruits.jpg, home.jpg のダウンロード

https://github.com/opencv/opencv/tree/master/samples/data で公開されている fruits.jpg, home.jpg を使用する（謝辞：画像の作者に感謝します）

Windows の場合

次のコマンドを実行．

cd %LOCALAPPDATA%
curl -L https://github.com/opencv/opencv/blob/master/samples/data/fruits.jpg?raw=true -o fruits.jpg
curl -O https://raw.githubusercontent.com/opencv/opencv/master/samples/data/home.jpg

Ubuntu, RaspberryPi の場合

次のコマンドを実行．

sudo mkdir -p /usr/local/image
cd /usr/local/image
sudo chown -R $USER .
curl -L https://github.com/opencv/opencv/blob/master/samples/data/fruits.jpg?raw=true -o fruits.jpg
curl -O https://raw.githubusercontent.com/opencv/opencv/master/samples/data/home.jpg

Google Colaboratory の場合

次のコマンドを実行．

curl -L https://github.com/opencv/opencv/blob/master/samples/data/fruits.jpg?raw=true -o fruits.jpg
curl -O https://raw.githubusercontent.com/opencv/opencv/master/samples/data/home.jpg

カラー画像から濃淡画像への変換

画像やイメージヒストグラムをプロットする．

Windows, Ubuntu, RaspberryPi の場合

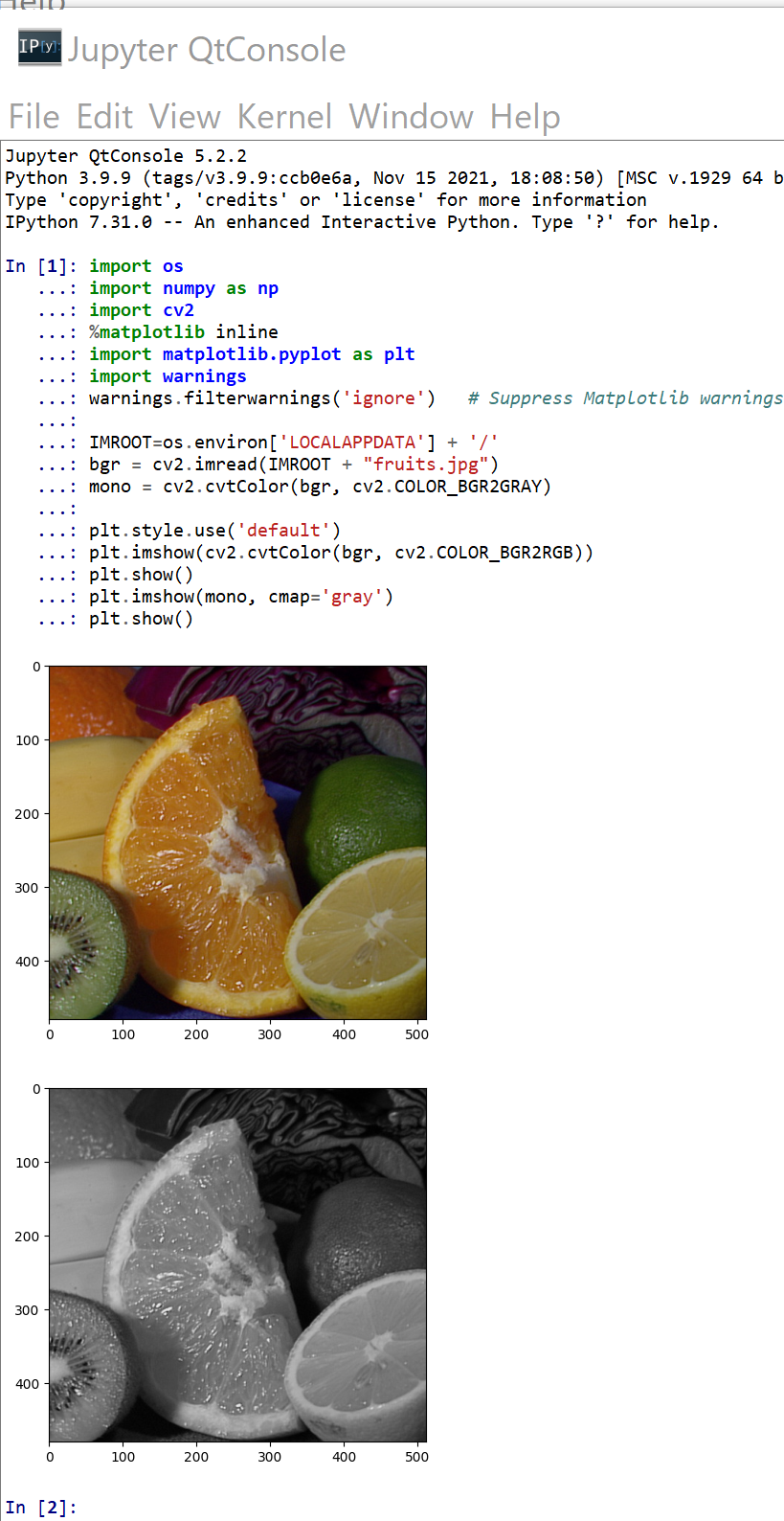

Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

Ubuntu, RaspberryPi のときは，「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を，「IMROOT="/usr/local/image/"」のように書き換える． Google Colaboratory のときは，「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を，「IMROOT="./"」のように書き換える．

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()

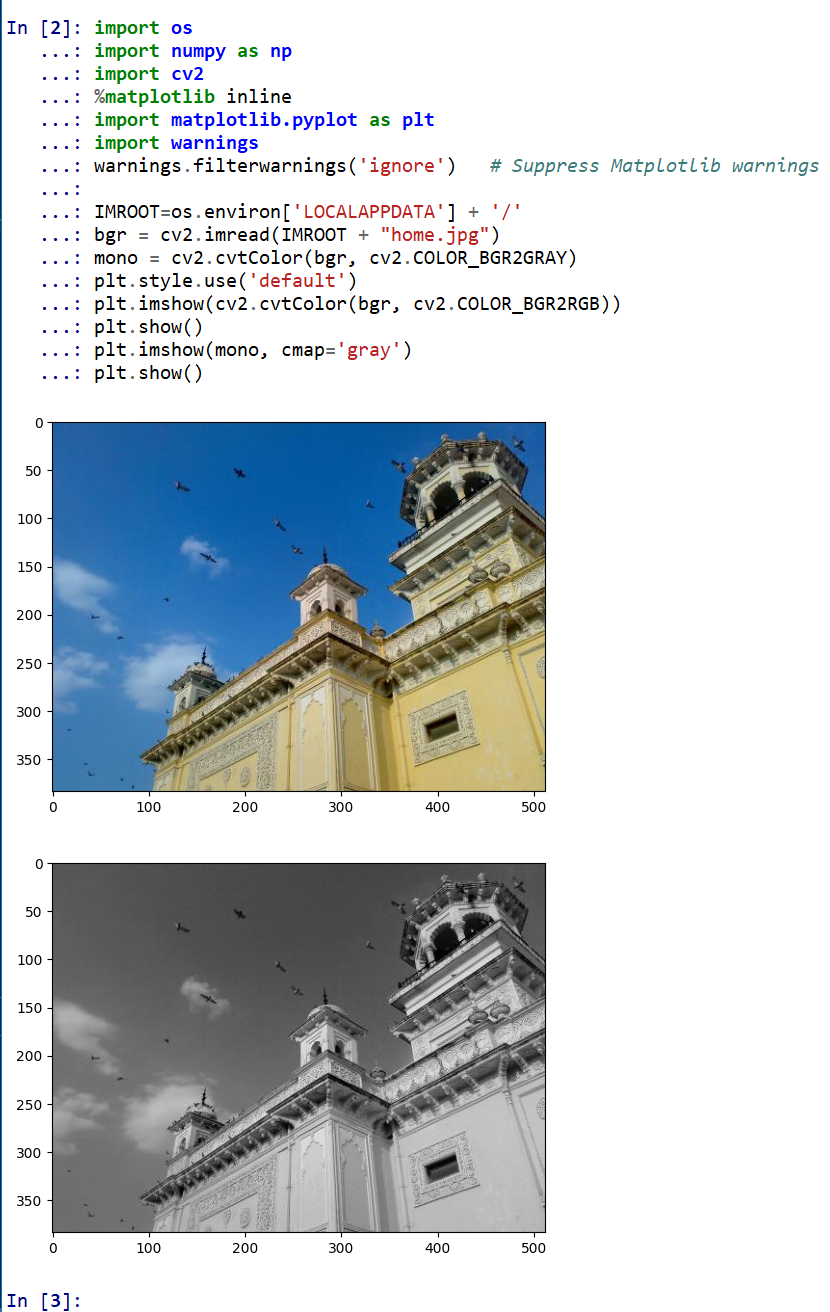

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()

イメージヒストグラム

ここでのイメージヒストグラムは，画素の明るさによるヒストグラム．横軸が明るさ（右に行くほど明るい）．縦軸が画素数．

画像やイメージヒストグラムをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'

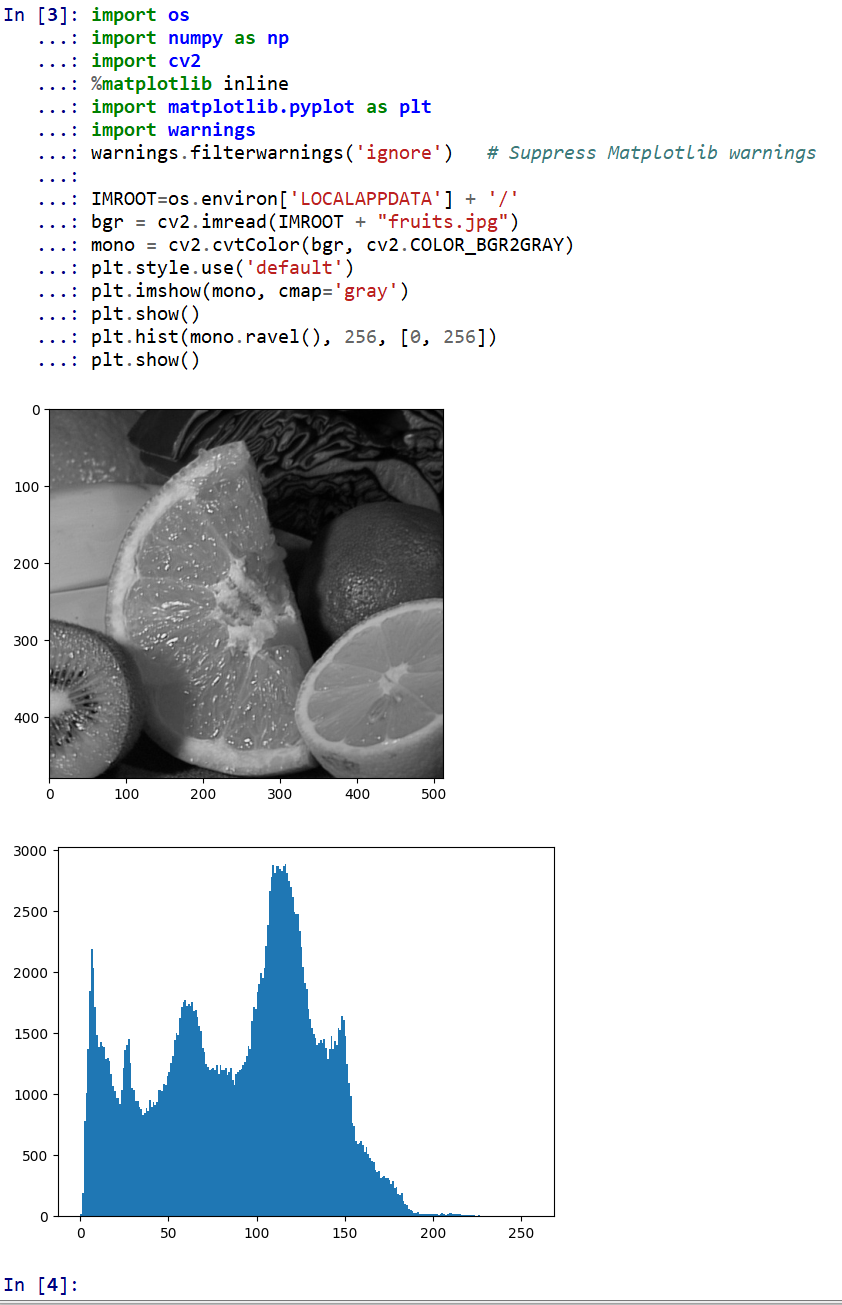

bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

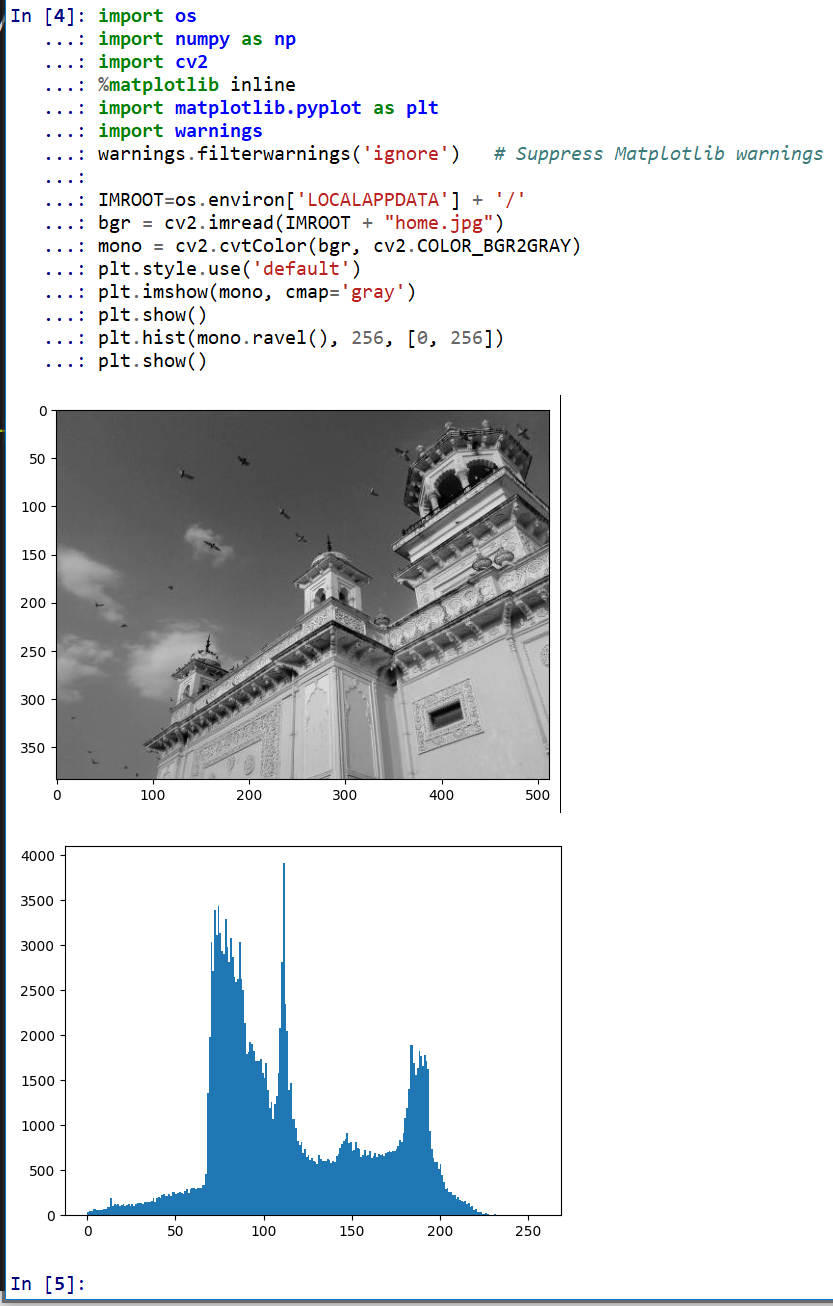

別の画像でイメージヒストグラムのプロット

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

ヒストグラム平坦化 (histogram equalization)

ヒストグラム平坦化は、モノクロ画像の表示をあざやかにするなどで役に立つ方法．イメージヒストグラムが平坦化するように，画素の輝度を調整する．

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合

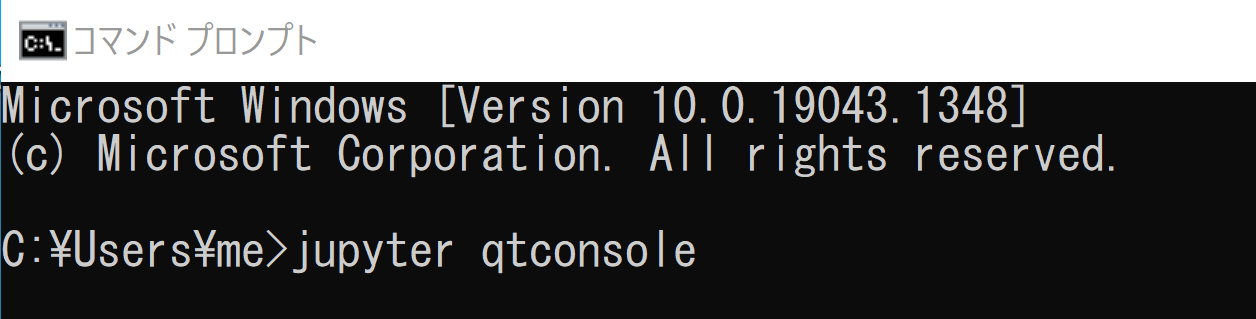

Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'

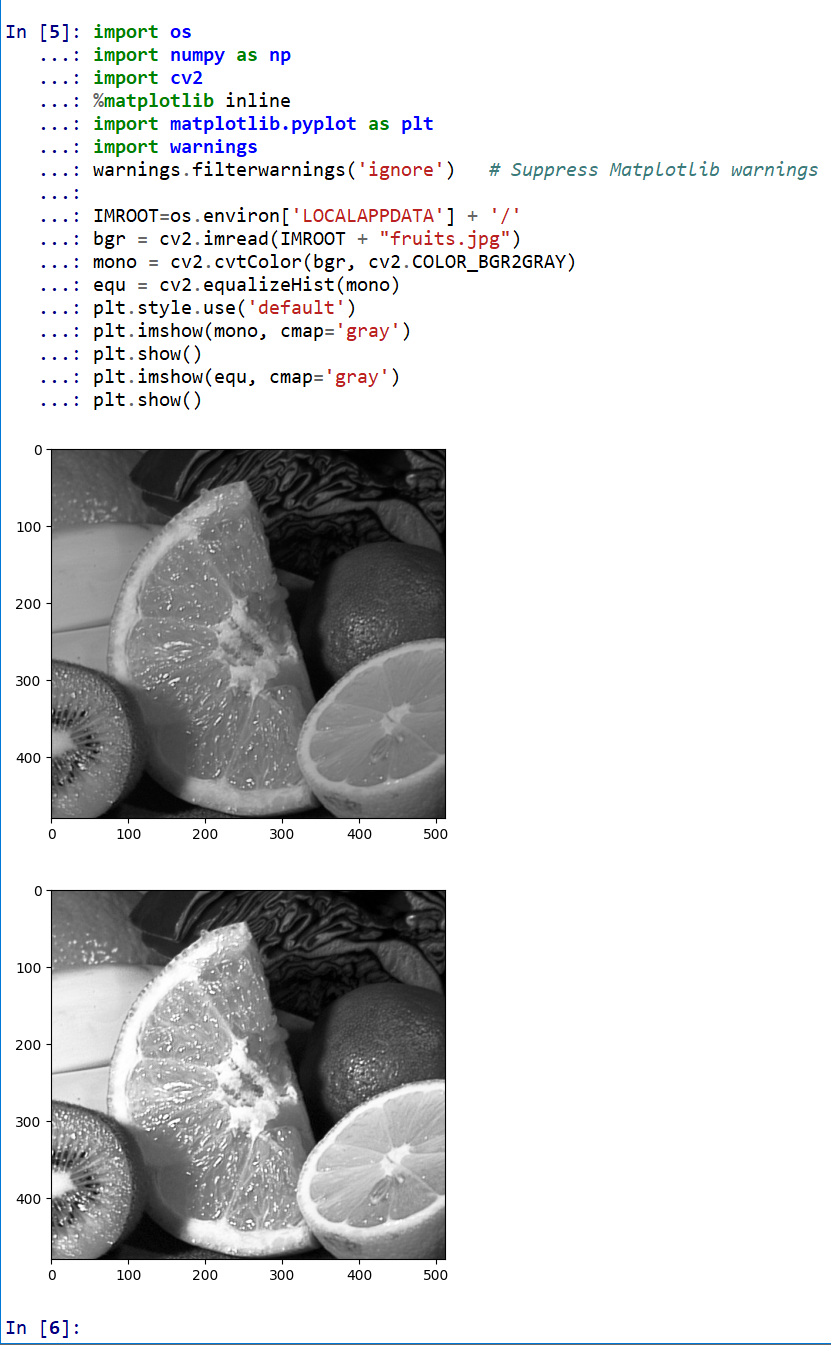

bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
equ = cv2.equalizeHist(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()

画像が表示されるので確認．

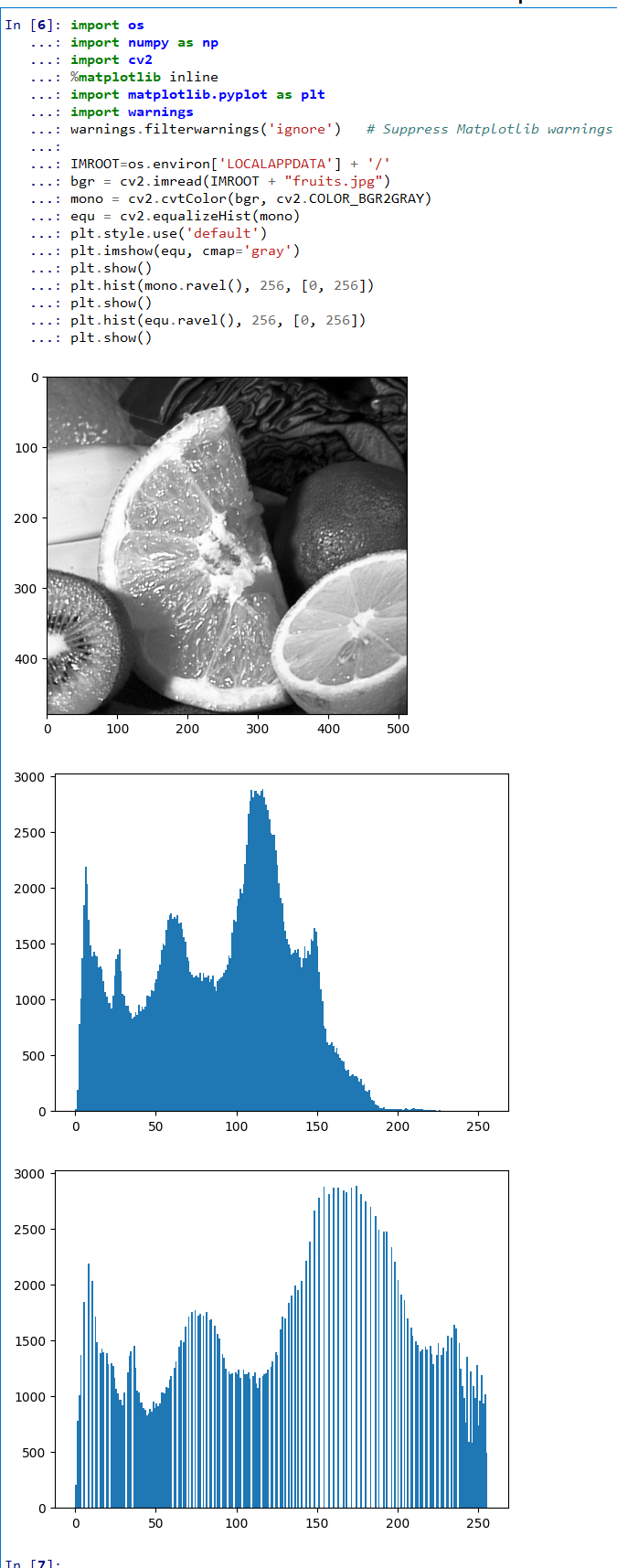

今度は、ヒストグラムを表示する

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
equ = cv2.equalizeHist(mono)
plt.style.use('default')
plt.imshow(equ, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()
plt.hist(equ.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

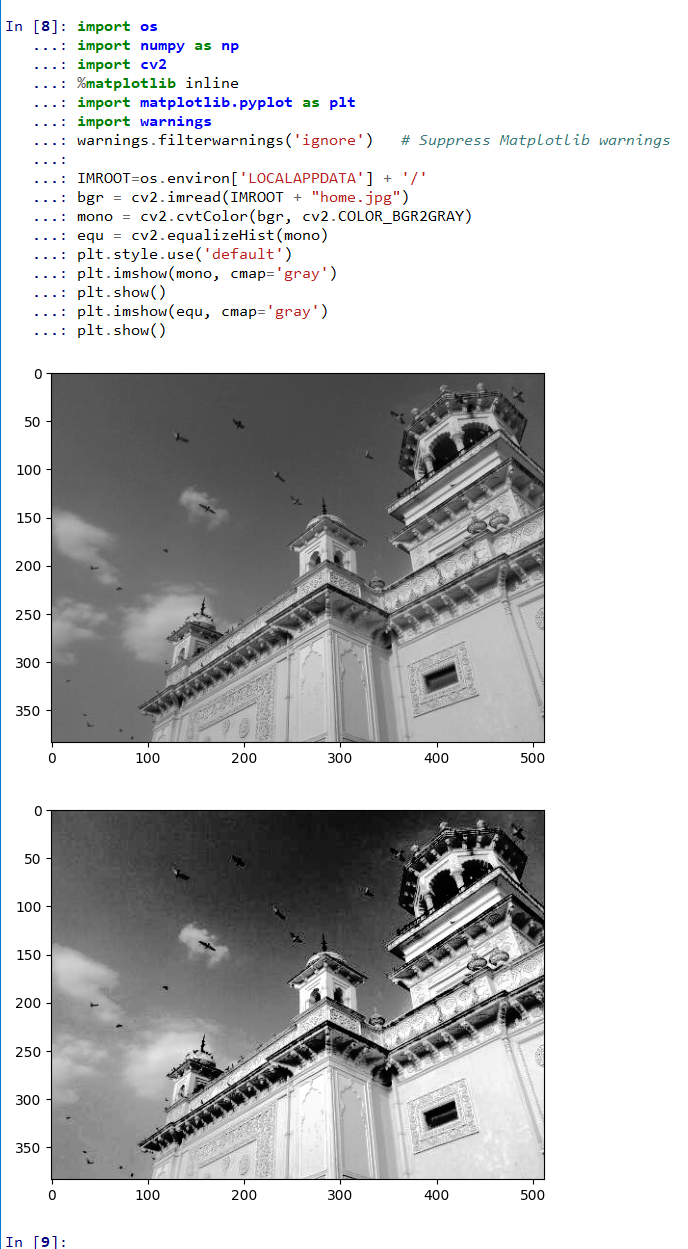

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
equ = cv2.equalizeHist(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()

画像が表示されるので確認．

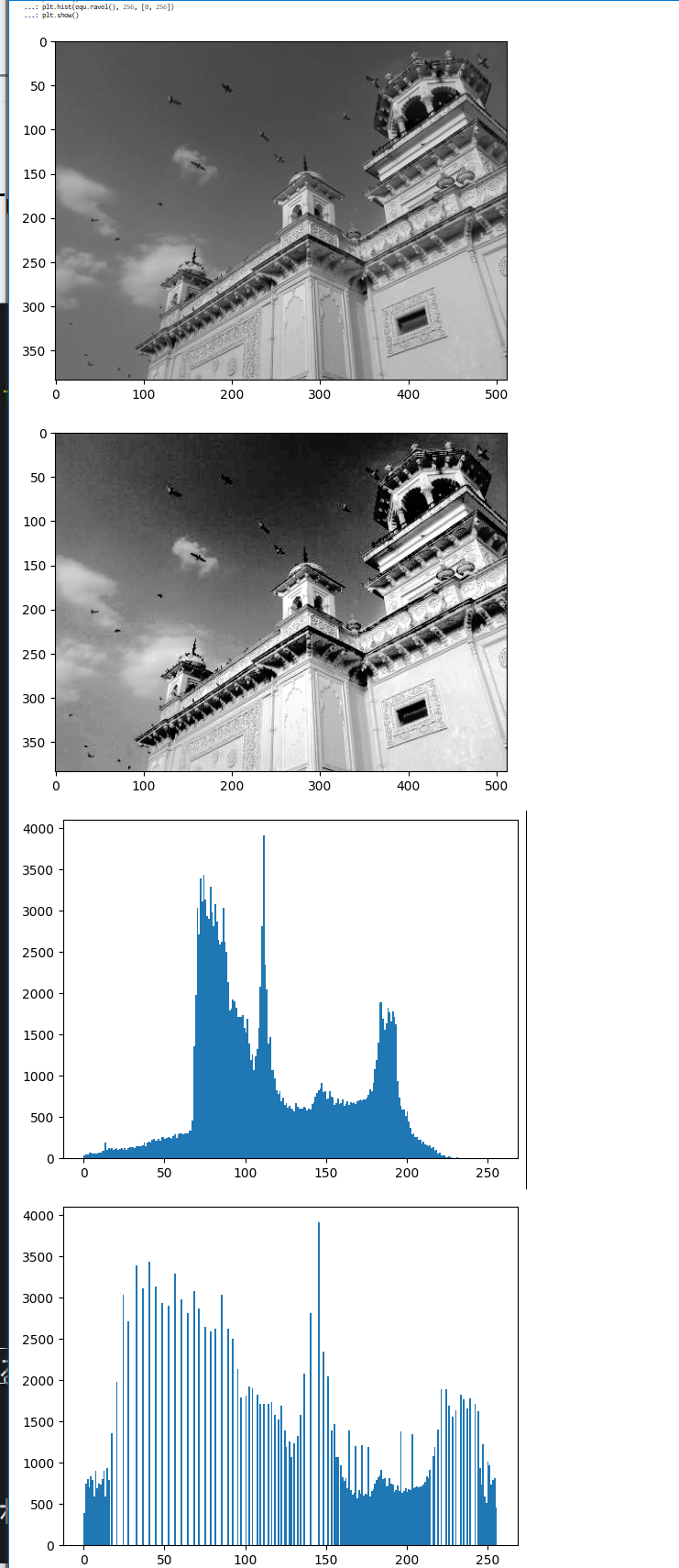

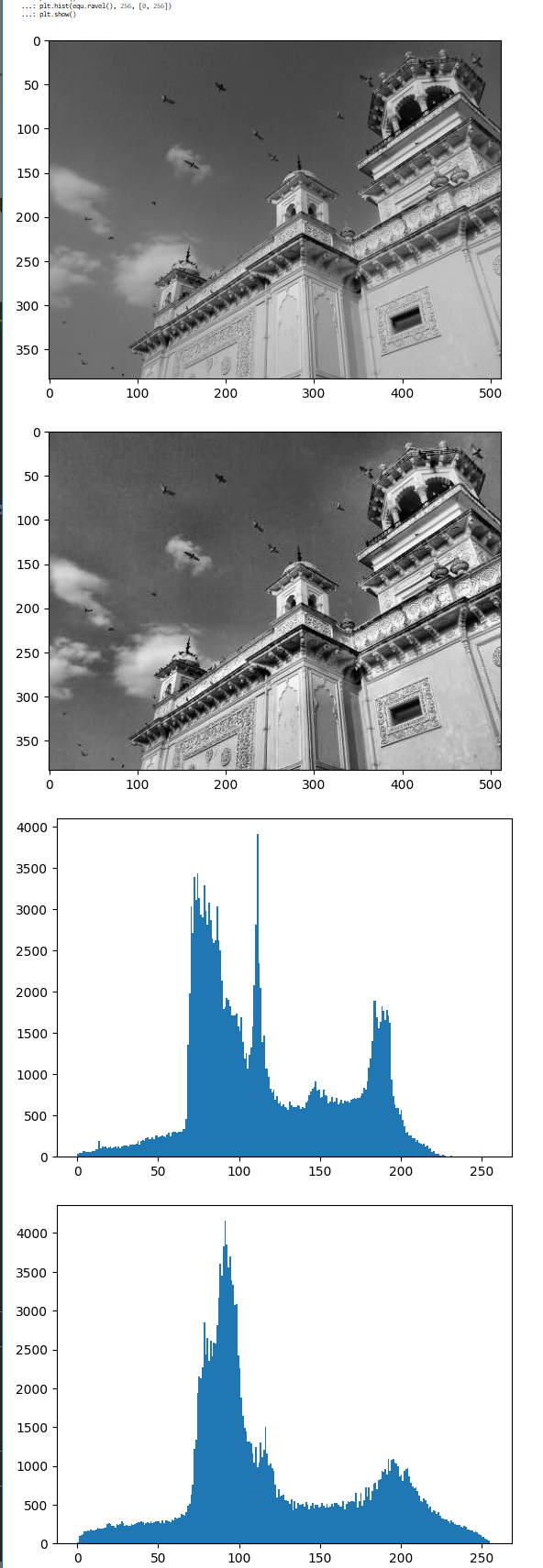

今度は、ヒストグラムを表示する

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
equ = cv2.equalizeHist(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()
plt.hist(equ.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

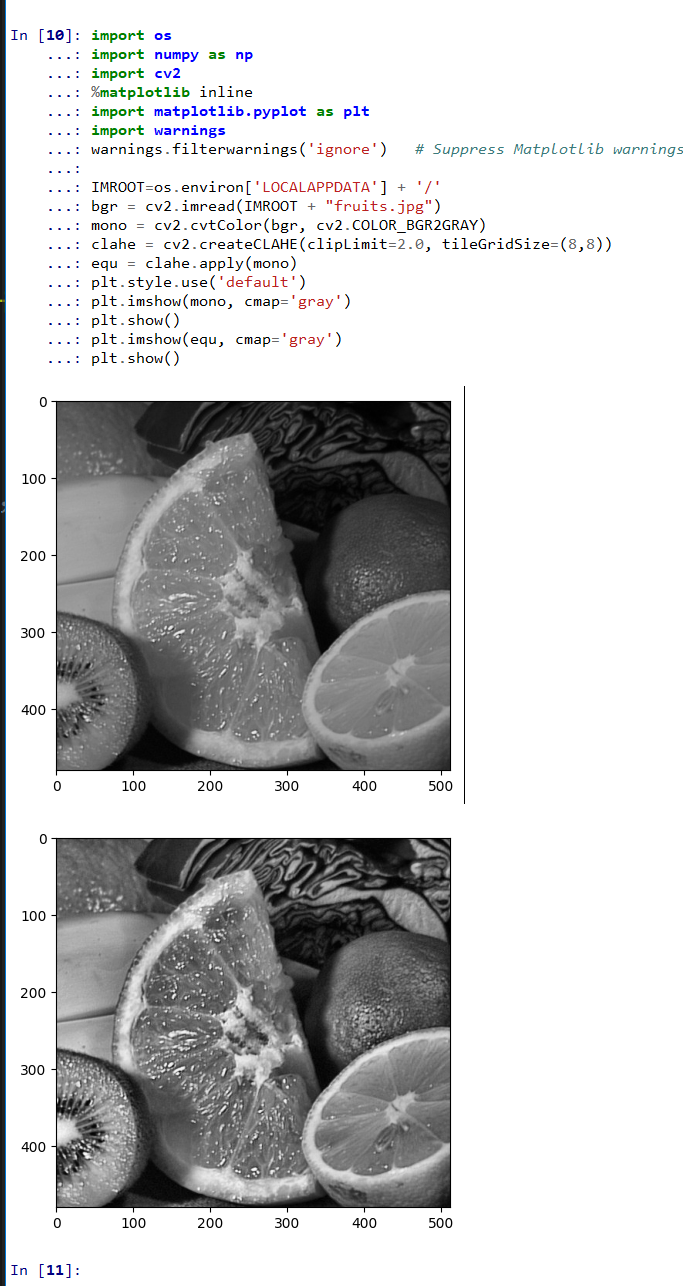

CLAHE (Contrast Limited Adaptive Histogram Equalization) によるヒストグラム平坦化

CLAHE は，輪郭線が、残りやすくなるようなヒストグラム平坦化とされる．

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
equ = clahe.apply(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()

画像が表示されるので確認．

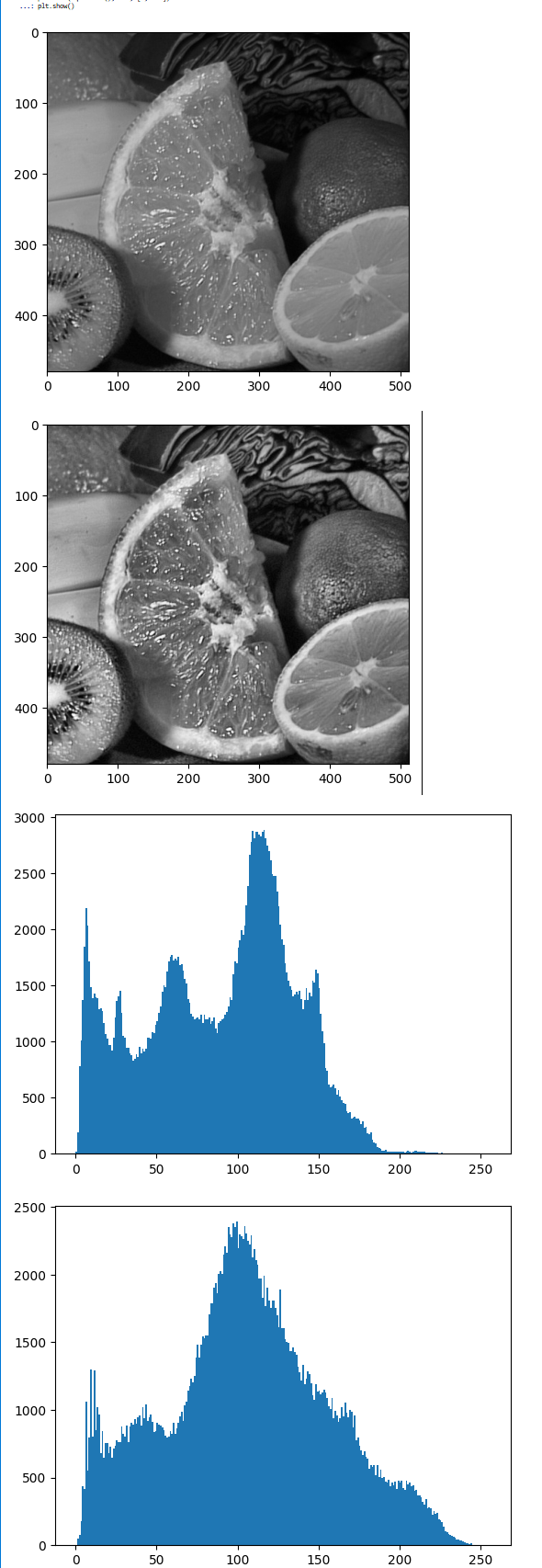

今度は、ヒストグラムを表示する

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
equ = clahe.apply(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()
plt.hist(equ.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'

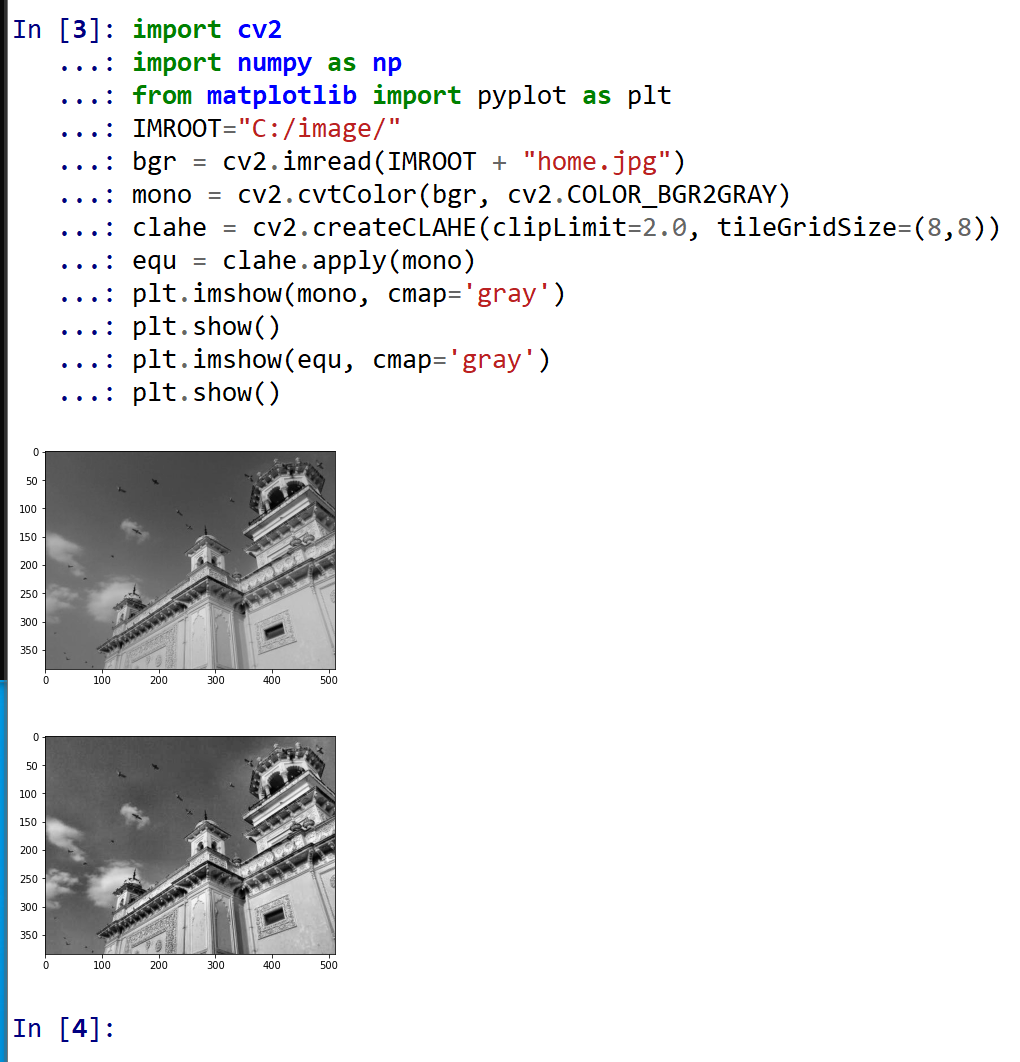

bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
equ = clahe.apply(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()

画像が表示されるので確認．

今度は、ヒストグラムを表示する

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
equ = clahe.apply(mono)
plt.style.use('default')
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(equ, cmap='gray')
plt.show()
plt.hist(mono.ravel(), 256, [0, 256])
plt.show()
plt.hist(equ.ravel(), 256, [0, 256])
plt.show()

ヒストグラムが表示されるので確認．

濃淡画像のノイズを加える、ノイズを除去する

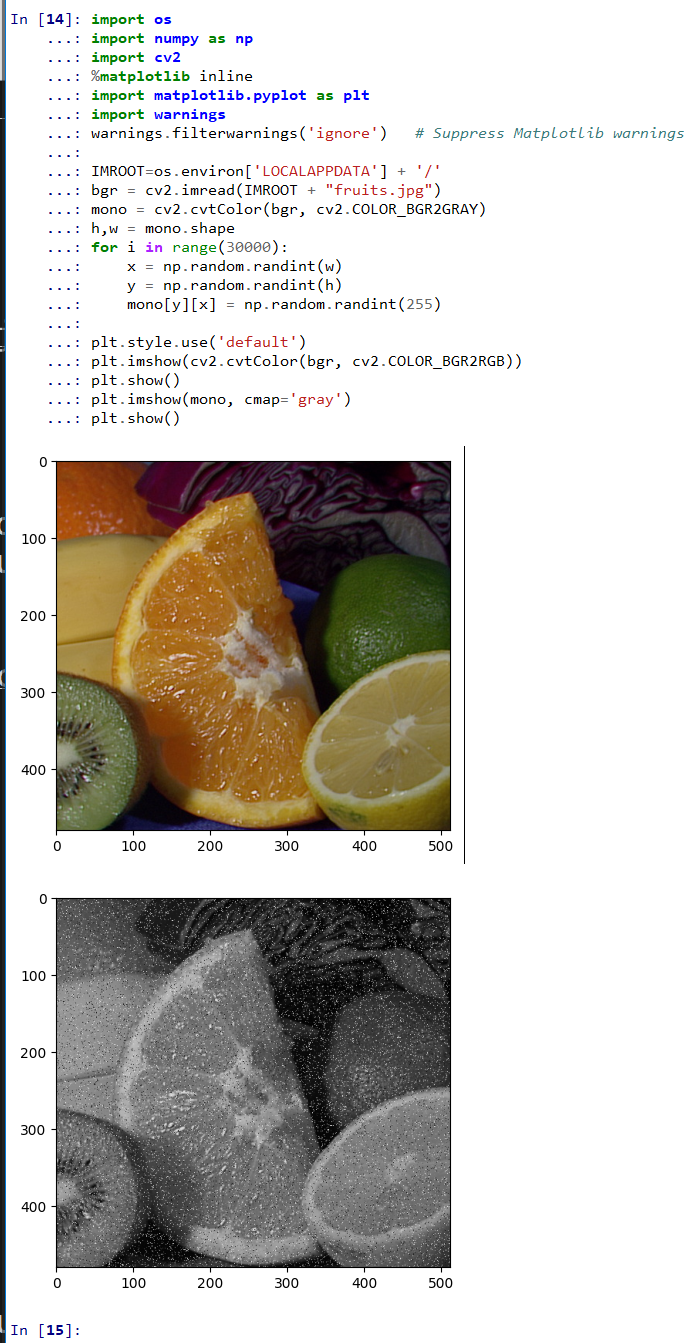

乱数を使ってノイズを加えてみる

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
h,w = mono.shape
for i in range(30000):
    x = np.random.randint(w)
    y = np.random.randint(h)
    mono[y][x] = np.random.randint(255)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()

画像が表示されるので確認．

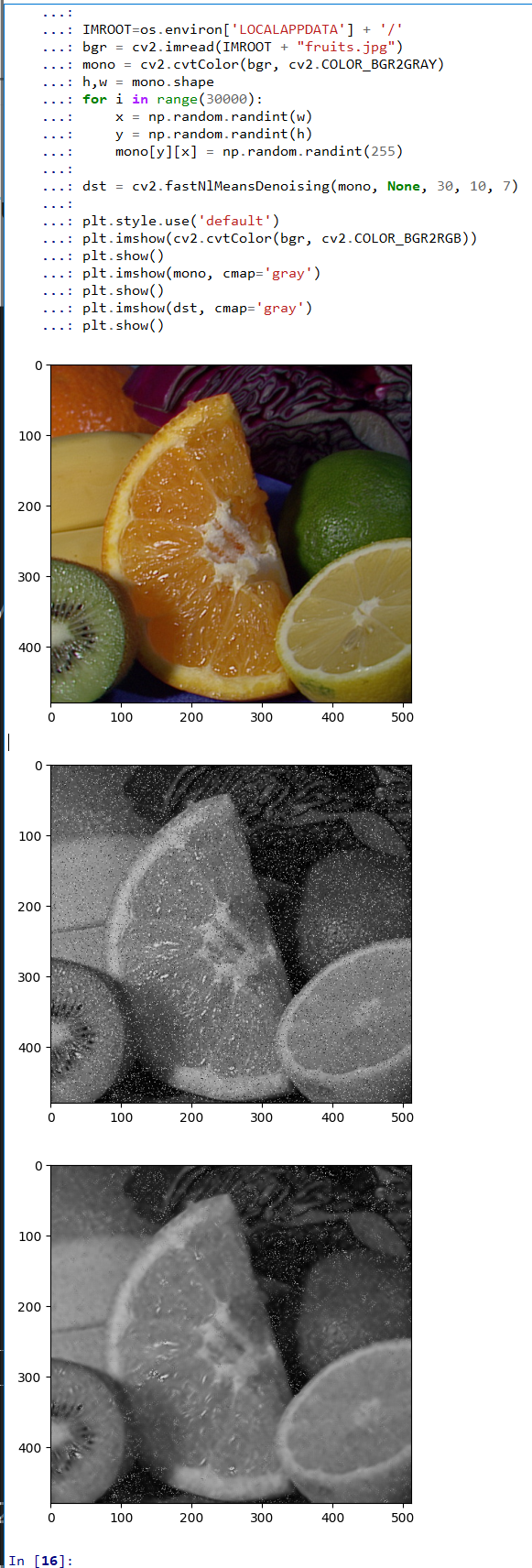

ノイズ除去

濃淡画像には、「cv2.fastNlMeansDenoising」を使う. カラー画像に対しては，「cv2.fastNlMeansDenoisingColored」を使う. ビデオの場合には「cv2.fastNlMeansDenoisingMulti」を使う. ここでは、一度ノイズを加えてから、処理を行っている．

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
h,w = mono.shape
for i in range(30000):
    x = np.random.randint(w)
    y = np.random.randint(h)
    mono[y][x] = np.random.randint(255)

dst = cv2.fastNlMeansDenoising(mono, None, 30, 10, 7)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(dst, cmap='gray')
plt.show()

画像が表示されるので確認．

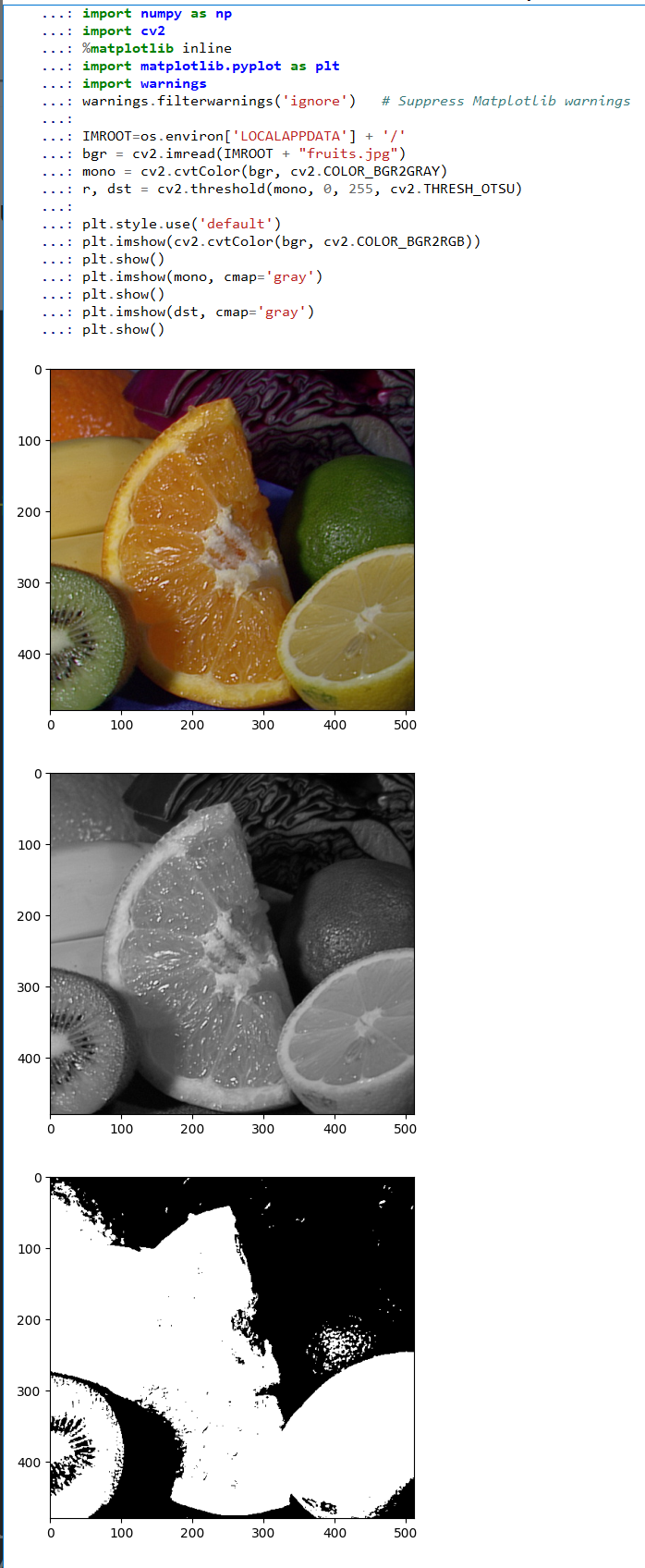

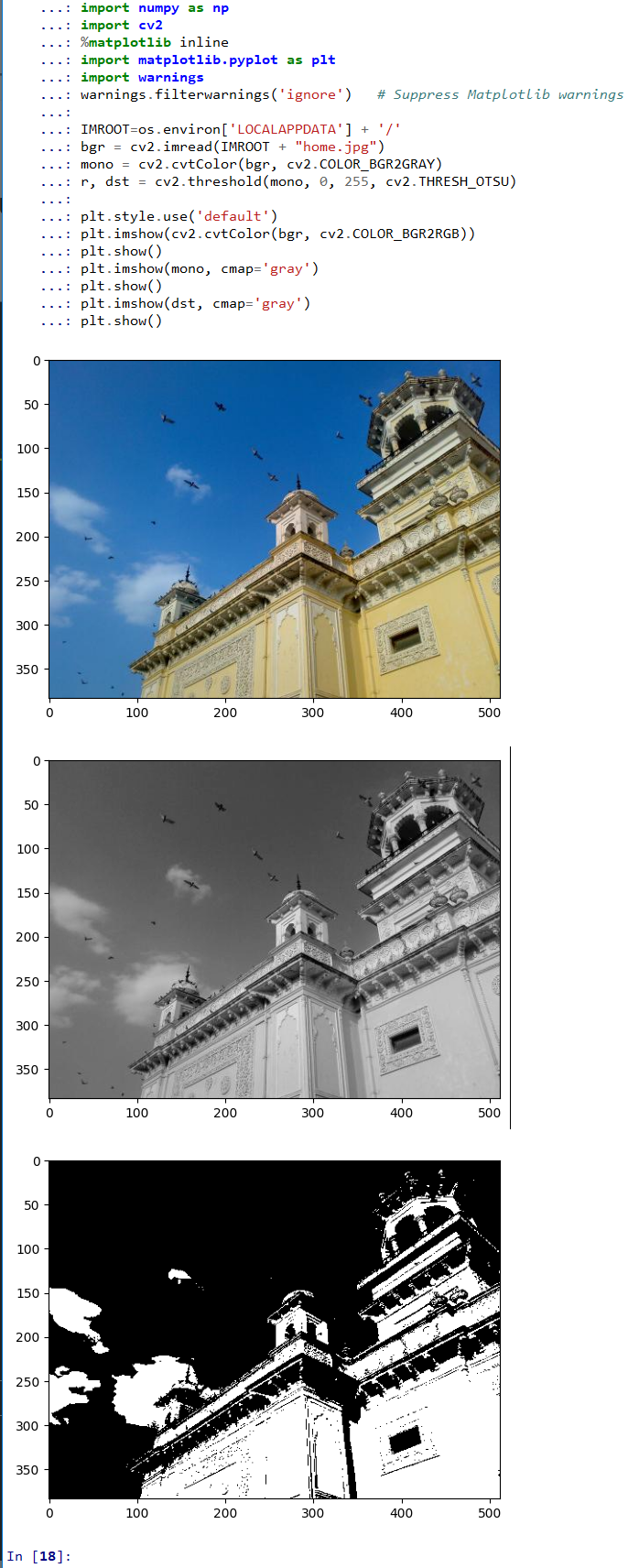

OTSU の方法による２値化

2値化は，画像を変換して,全ての画素が 2値になるようにすること．2値化された画像の表示は，白と黒で行っている．

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
r, dst = cv2.threshold(mono, 0, 255, cv2.THRESH_OTSU)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(dst, cmap='gray')
plt.show()

画像が表示されるので確認．

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
r, dst = cv2.threshold(mono, 0, 255, cv2.THRESH_OTSU)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(dst, cmap='gray')
plt.show()

画像が表示されるので確認．

輪郭抽出

ここでの輪郭抽出は、２値化の結果を利用して輪郭を抽出している

OpenCV 4 では「contours, hierarchy = cv2.findContours ...」を使う。 OpenCV 3 では「image, contours, hierarchy = cv2.findContours」を使う

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
r, dst = cv2.threshold(mono, 0, 255, cv2.THRESH_OTSU)
# image, contours, hierarchy = cv2.findContours(dst, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
contours, hierarchy = cv2.findContours(dst, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(dst, cmap='gray')
plt.show()

cv2.drawContours(bgr, contours, -1, (0, 255, 0), 3)
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()

画像が表示されるので確認．

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
r, dst = cv2.threshold(mono, 0, 255, cv2.THRESH_OTSU)
# image, contours, hierarchy = cv2.findContours(dst, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
contours, hierarchy = cv2.findContours(dst, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()
plt.imshow(dst, cmap='gray')
plt.show()

cv2.drawContours(bgr, contours, -1, (0, 255, 0), 3)
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()

画像が表示されるので確認．

【関連する外部ページ】 https://end0tknr.hateblo.jp/entry/20171105/1509845707

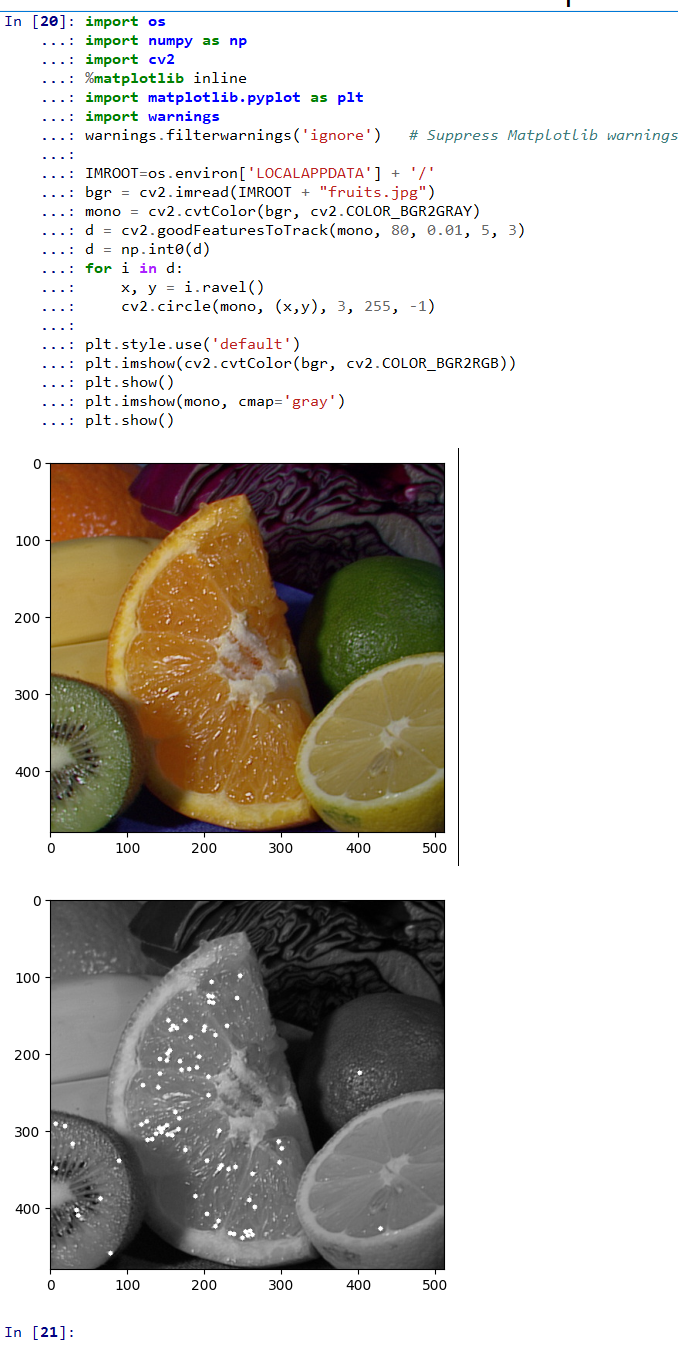

トラッキングポイント（Shi-Tomasi の手法）

画像などをプロットする．ここでは Jupyter Qt Console を使用して，プロットを行う

Windows, Ubuntu, RaspberryPi の場合
Jupyter Qt Consoleを起動
```
jupyter qtconsole
```

Python プログラムの実行

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "fruits.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
d = cv2.goodFeaturesToTrack(mono, 80, 0.01, 5, 3)
d = np.int0(d)
for i in d:
    x, y = i.ravel()
    cv2.circle(mono, (x,y), 3, 255, -1)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()

トラッキングポイントが表示される

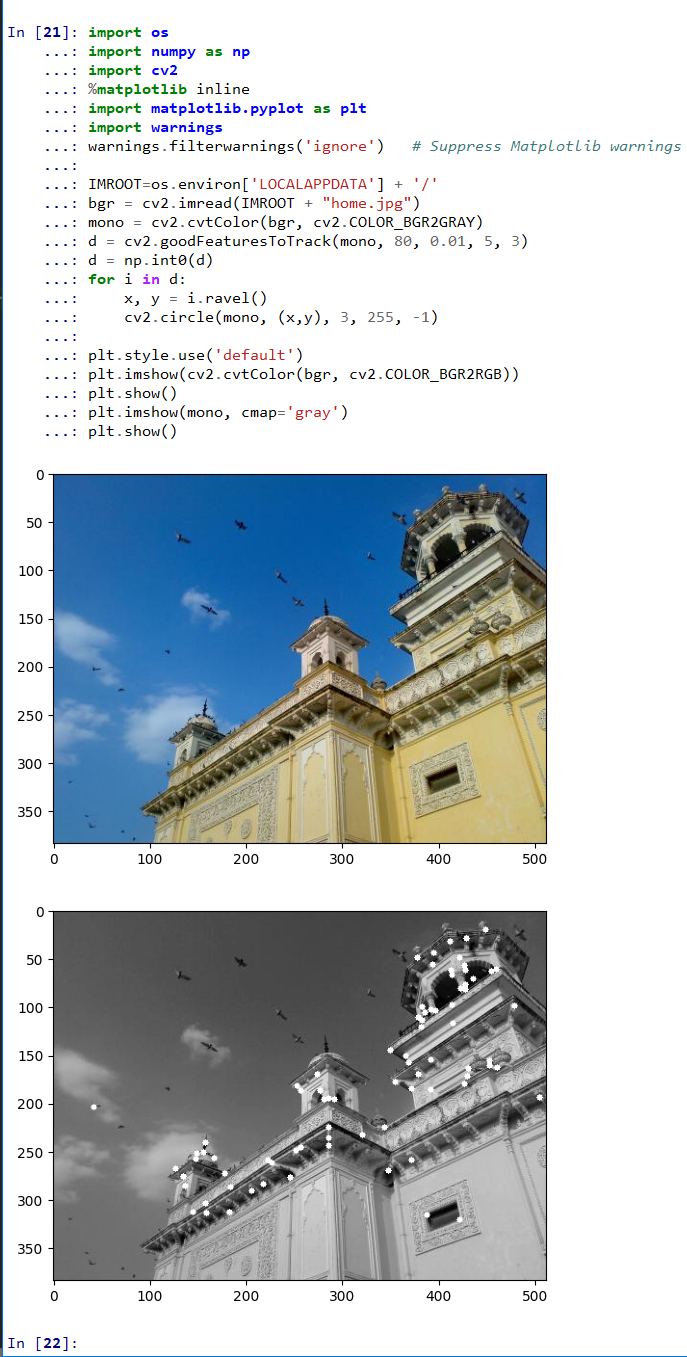

別の画像で試す

import os
import numpy as np
import cv2
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

IMROOT=os.environ['LOCALAPPDATA'] + '/'
bgr = cv2.imread(IMROOT + "home.jpg")
mono = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
d = cv2.goodFeaturesToTrack(mono, 80, 0.01, 5, 3)
d = np.int0(d)
for i in d:
    x, y = i.ravel()
    cv2.circle(mono, (x,y), 3, 255, -1)

plt.style.use('default')
plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
plt.show()
plt.imshow(mono, cmap='gray')
plt.show()

トラッキングポイントが表示される

本サイトは金子邦彦研究室のWebページである．

資料等の公開では，原則，「クリエイティブコモンズ BY NC SA」として公開するようにしている． PDFファイル，パワーポイントファイルなどには，「クリエイティブコモンズ BY NC SA」を明記するとともに，ロゴを記載するようにしている（作業が間に合っていない分もあるのでご容赦ください）．

公開している資料をご利用になる場合の，再配布の条件，剽窃の防止などについて，別ページ »で説明再配布や資料改変の際には，そのページをご確認ください．

サイトマップは，サイトマップのページをご覧下さい．本サイト内の検索は，サイト内検索のページをご利用下さい．

問い合わせ先：金子邦彦（かねこくにひこ） [image]
