OpenCV で線分検知(OpenCV,Python を使用)

【サイト内の OpenCV 関連ページ】

【OpenCV の公式情報】

前準備 前準備

Python のインストールと必要なPythonライブラリのインストール(Windows上)

  1. Python のインストール

    注:既にPython(バージョン3.12を推奨)がインストール済みの場合は,この手順は不要である.

    winget(Windowsパッケージマネージャー)を使用してインストールを行う

    1. Windowsで,コマンドプロンプト管理者権限で起動する(例:Windowsキーを押し,「cmd」と入力し,「管理者として実行」を選択)
    2. winget(Windowsパッケージマネージャー)が利用可能か確認する:
      winget --version

    3. Pythonのインストール(下のコマンドにより Python 3.12 がインストールされる).
      winget install --scope machine Python.Launcher
      winget install --scope machine Python.Python.3.12

  2. 必要なPythonライブラリのインストール
    1. Windowsで,コマンドプロンプト管理者権限で起動する(例:Windowsキーを押し,「cmd」と入力し,「管理者として実行」を選択)
    2. 以下のコマンドを実行し,必要なライブラリをインストールする.
      pip install -U opencv-python opencv-contrib-python


【関連する外部ページ】

【サイト内の関連ページ】

画像ファイル fruits.jpg, home.jpg のダウンロード

https://github.com/opencv/opencv/tree/master/samples/data で公開されている fruits.jpg, home.jpg を使用する(謝辞:画像の作者に感謝します)

線分検出

  1. Windows, Ubuntu, RaspberryPi の場合

    Jupyter Qt Consoleを起動

    jupyter qtconsole

  2. Python プログラムの実行
    Ubuntu, RaspberryPi のときは,「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を,「IMROOT="/usr/local/image/"」のように書き換える. Google Colaboratory のときは,「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を,「IMROOT="./"」のように書き換える.
    import os
    import cv2
    %matplotlib inline
    import matplotlib.pyplot as plt
    import warnings
    warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

    IMROOT=os.environ['LOCALAPPDATA'] + '/'

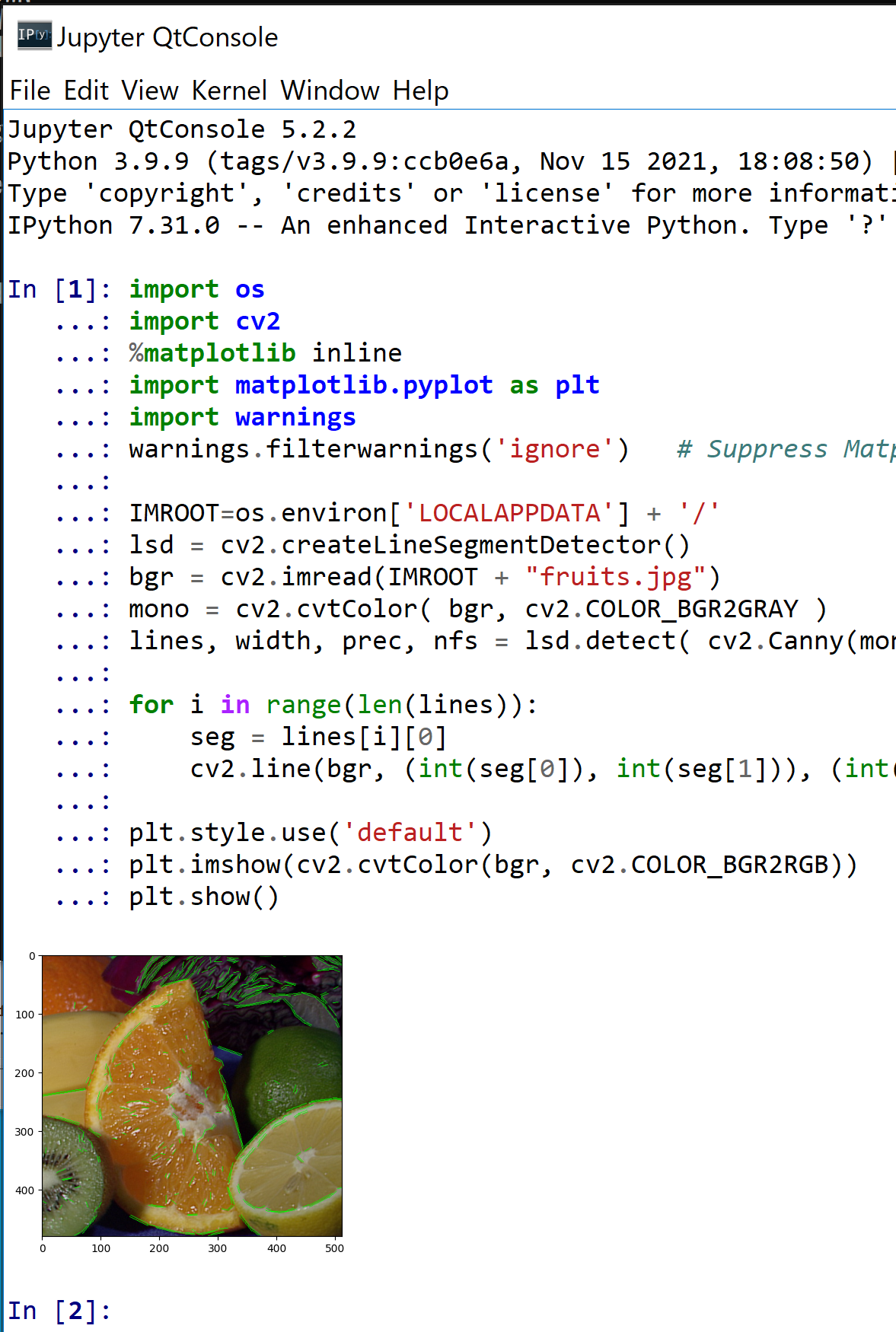

    lsd = cv2.createLineSegmentDetector()
    bgr = cv2.imread(IMROOT + "fruits.jpg")
    mono = cv2.cvtColor( bgr, cv2.COLOR_BGR2GRAY )
    lines, width, prec, nfs = lsd.detect( cv2.Canny(mono, 100, 150) )

    for i in range(len(lines)):
        seg = lines[i][0]
        cv2.line(bgr, (int(seg[0]), int(seg[1])), (int(seg[2]), int(seg[3])), (0,255,0), 1)

    plt.style.use('default')
    plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
    plt.show()

  3. Python プログラムの実行
    Ubuntu, RaspberryPi のときは,「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を,「IMROOT="/usr/local/image/"」のように書き換える. Google Colaboratory のときは,「IMROOT=os.environ['LOCALAPPDATA'] + '/'」の行を,「IMROOT="./"」のように書き換える.
    import os
    import cv2
    %matplotlib inline
    import matplotlib.pyplot as plt
    import warnings
    warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings

    IMROOT=os.environ['LOCALAPPDATA'] + '/'

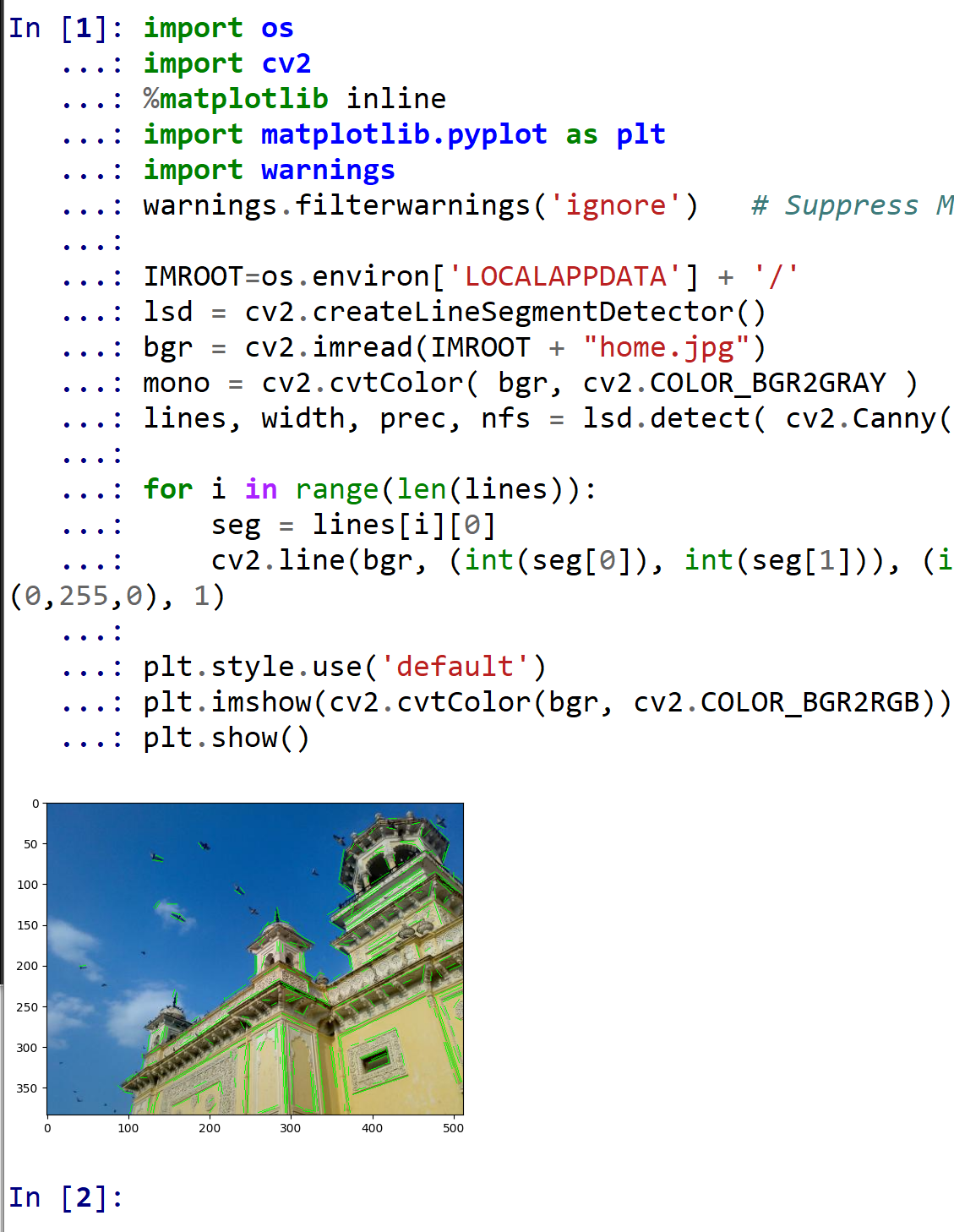

    lsd = cv2.createLineSegmentDetector()
    bgr = cv2.imread(IMROOT + "home.jpg")
    mono = cv2.cvtColor( bgr, cv2.COLOR_BGR2GRAY )
    lines, width, prec, nfs = lsd.detect( cv2.Canny(mono, 100, 150) )

    for i in range(len(lines)):
        seg = lines[i][0]
        cv2.line(bgr, (int(seg[0]), int(seg[1])), (int(seg[2]), int(seg[3])), (0,255,0), 1)

    plt.style.use('default')
    plt.imshow(cv2.cvtColor(bgr, cv2.COLOR_BGR2RGB))
    plt.show()
