GDAL のコマンドで GeoTIFF ファイルを扱う

前準備

gdal Windows 版のインストール

OSGeo4W のインストールを行っておくこと

あわせて，環境変数 GDAL_DATA を「C:\OSGeo4W\share\gdal」に設定しておくこと．

GeoTIFF サンプルデータファイルの準備

GeoTIFF について練習したい場合には， GeoTIFF サンプルデータファイルを入手する． 例えば，次の Web ページから cea.tif をダウンロード

http://download.osgeo.org/geotiff/samples/gdal_eg/

ダウンロードした .tif ファイルを，分かりやすいディレクトリ（例えばd:\)に保存

GeoTIFF 情報の取得

gdalinfo コマンドを使用． サイズ，緯度経度、バンド数、データ型などが確認できる．

gdalinfo cea.tif

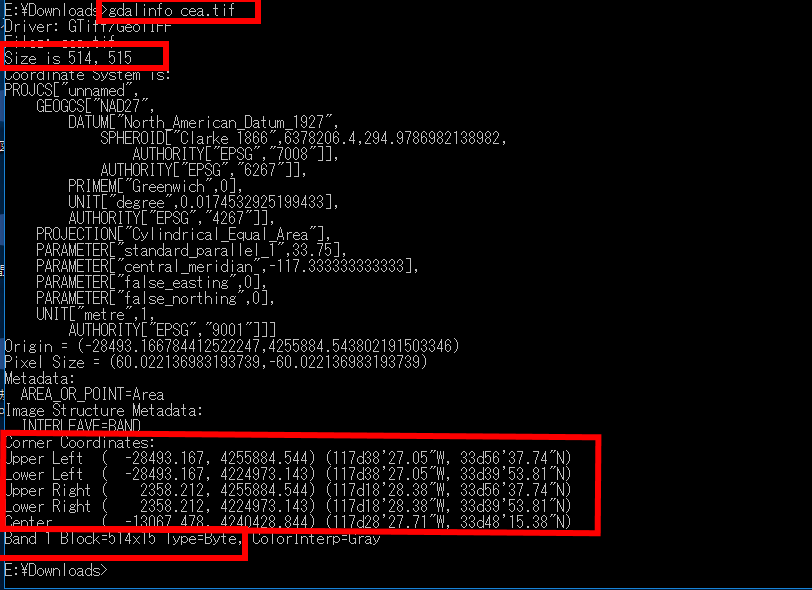

あるGeoTIFF画像での実行結果例

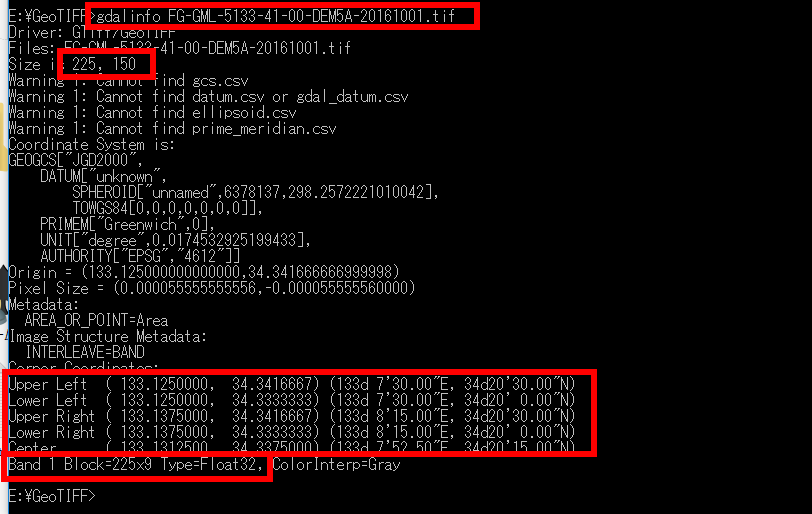

別のGeoTIFF画像での実行結果例

投影座標系への投影

• UTM座標系に投影

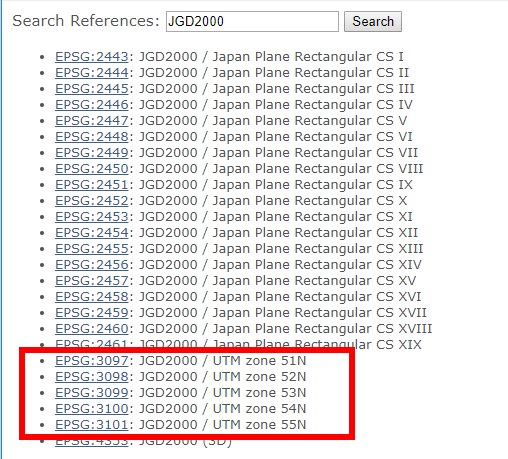

  http://spatialreference.org/ref/?search=JGD2000&srtext=Search （現存しない）



  EPSG:3099 (平面直角座標系のゾーン53N)に変換したいときは次のように実行する．

  gdalwarp -t_sys EPSG:3099 ＜変換元ファイル.tif＞ ＜変換先ファイル.tif＞


  実行結果例

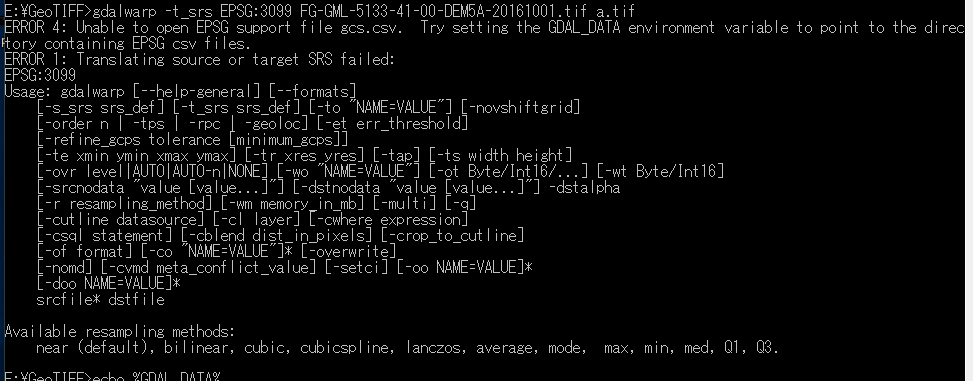

  次のようなエラーが出たときは，環境変数の設定が正しくない． OSGeo4W のインストールの Web ページを参考に，環境変数の設定を行うこと


• 平面直角座標系に投影

  http://spatialreference.org/ref/?search=JGD2000&srtext=Search （現存しない）によれば次の通り．



  国土地理院のWebページ http://www.gsi.go.jp/sokuchikijun/jpc.html などを参考に， 平面直角座標系の番号を調べる

  EPSG:2445 (平面直角座標系のIII)に変換したいときは次のように実行する．

  gdalwarp -t_sys EPSG:2445 ＜変換元ファイル.tif＞ ＜変換先ファイル.tif＞




GeoTIFF から png へ変換

1. GeoTIFFファイルの画素の値の範囲を調べる

   gdalinfo -mm cea.tif

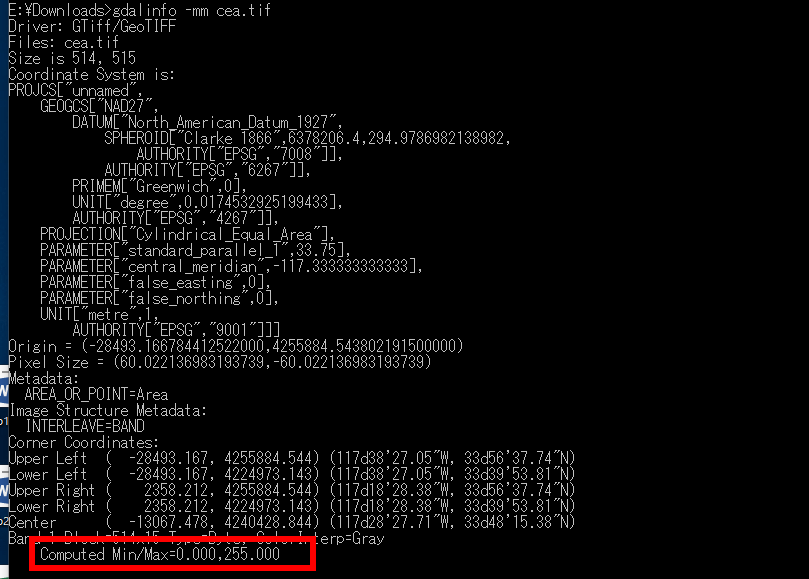

   下の実行例では，画素の範囲は 0 から 255だと分かる


2. png に変換する前に決めておくこと

   png ファイルは，1画素 8ビットなので, 0 から 255の値．

   GeoTiff に変換するとき，次のことを決めておく

   • ファイル名: ここでは cea.pngに設定
   • スケール: ここでは，GeoTIffでは 0 から 255の値を，png での0 から 255の値の値に変換するとする．
3. GeoTIFF から png への変換

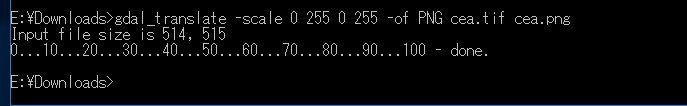

   gdal_translate -scale 0 255 0 255 -ot Int16 -of PNG cea.tif cea.png

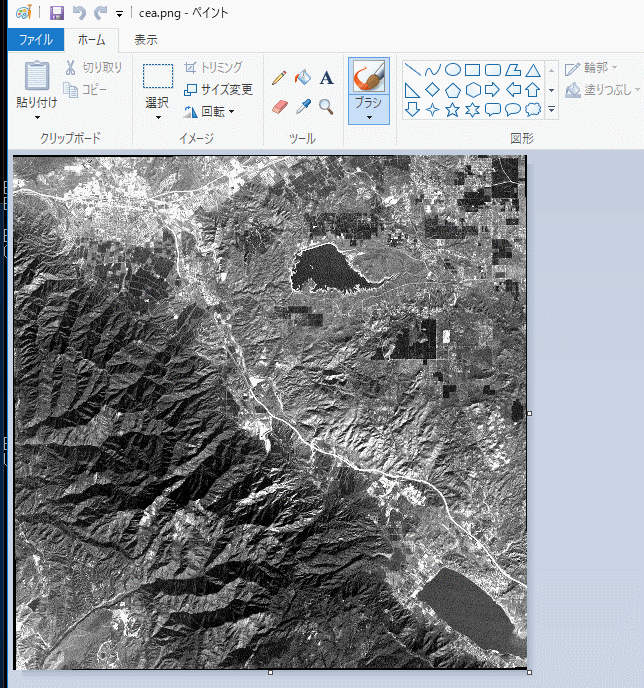

   結果は，画像ビューワで簡単に確認できる．



png から GeoTIFF へ変換

png ファイルは，1画素 8ビットなので, 0 から 255の値．

GeoTiff に変換するとき，次のことを決めておく

• ファイル名: ここでは cea3.tif
• スケール: ここでは，png での0 から 255の値の値を，GeoTIffでは 0 から 24700に変換するとする．
• GeoTIFFの画素のデータ型: ここでは Int16に設定

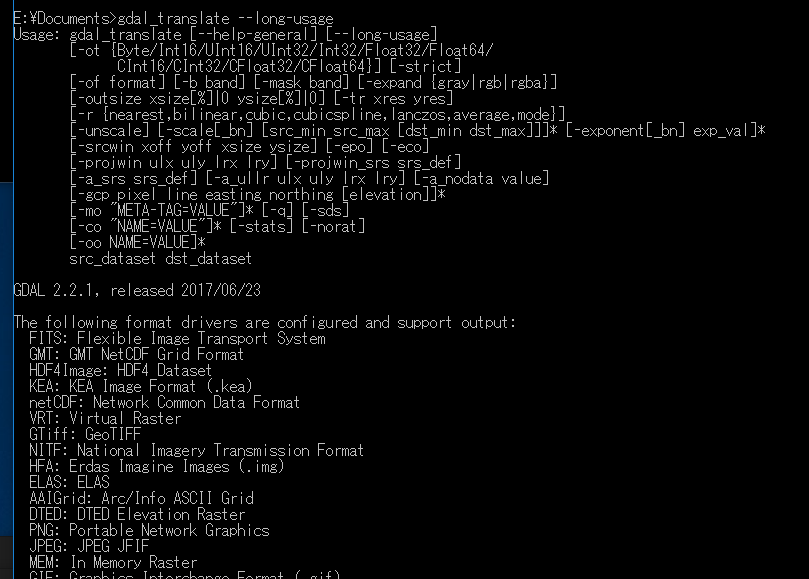

  データ型については「gdal_translate -long-usage」で確認できる．

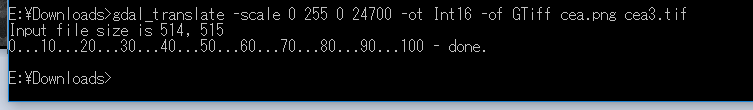

png から GeoTIFF への変換例

gdal_translate -scale 0 255 0 24700 -ot Int16 -of GTiff cea.png cea3.tif

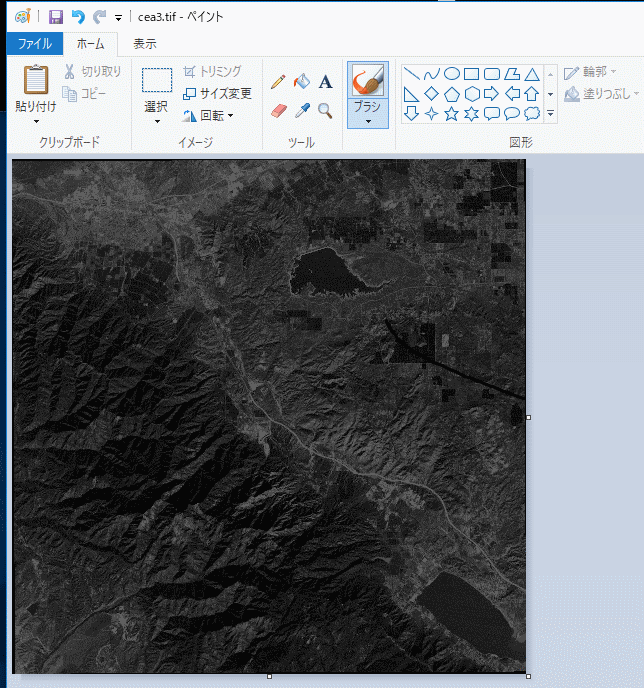

結果は，画像ビューワで簡単に確認できる．

GeoTIFF ファイルの拡大

拡大率 200% にしたいときの操作手順例

gdal_translate コマンドを用いる

gdal_translate -outsize 200% 200% d:\cea.tif d:\cea2.tif

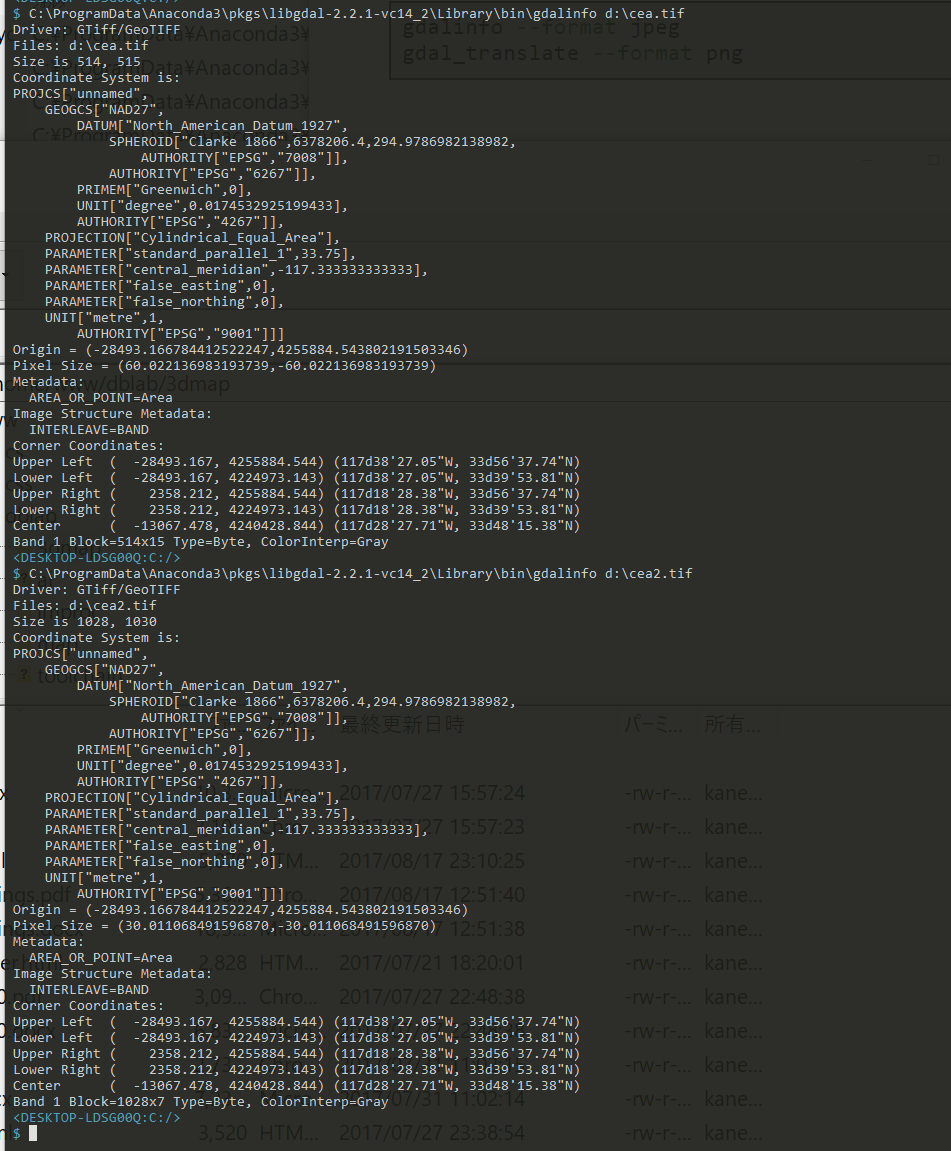

gdalinfo コマンドを用いて確認してみる

GeoTIFF ファイルは，多くの場合，画像ビューワで簡単に表示できる．

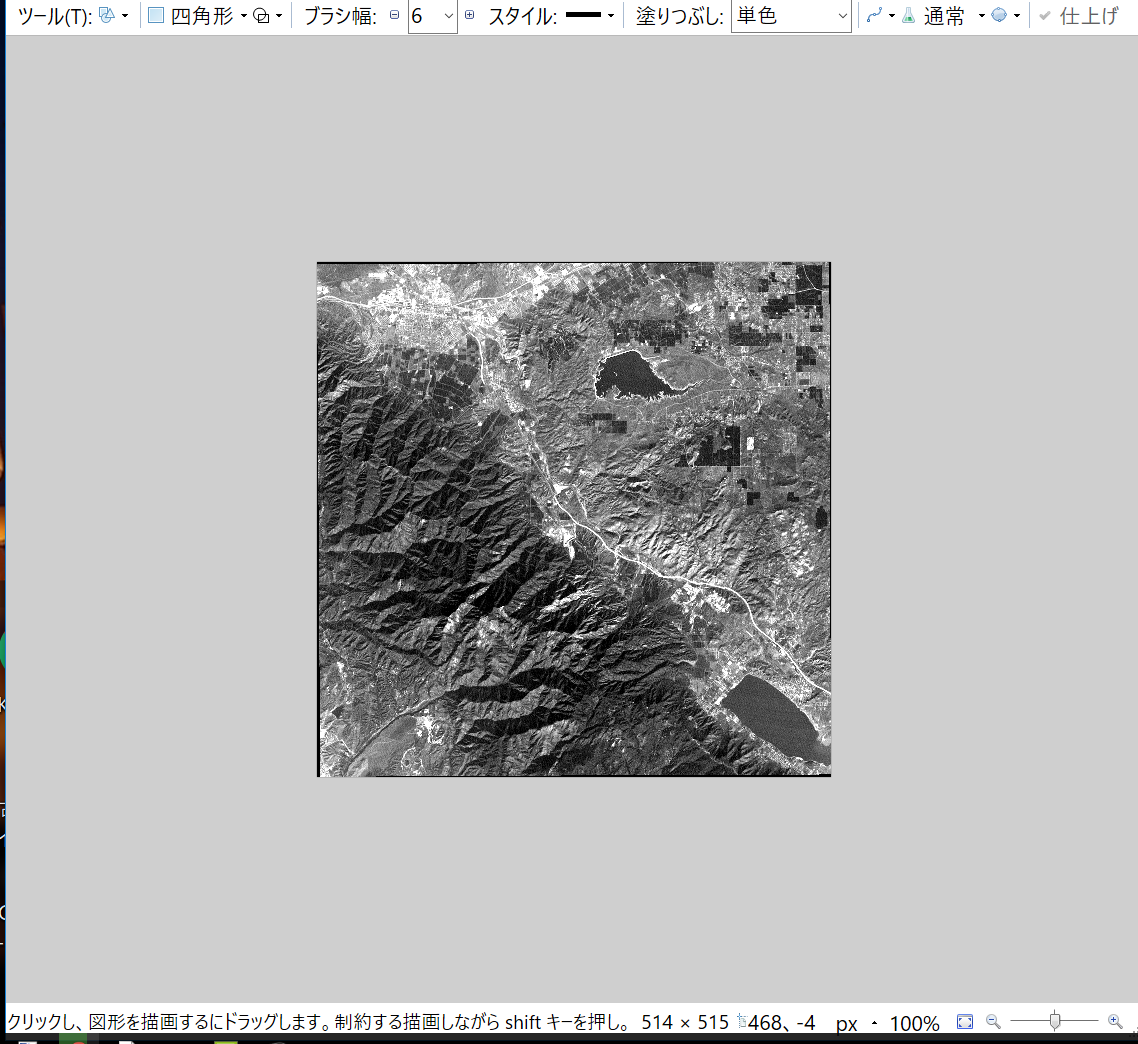

拡大前

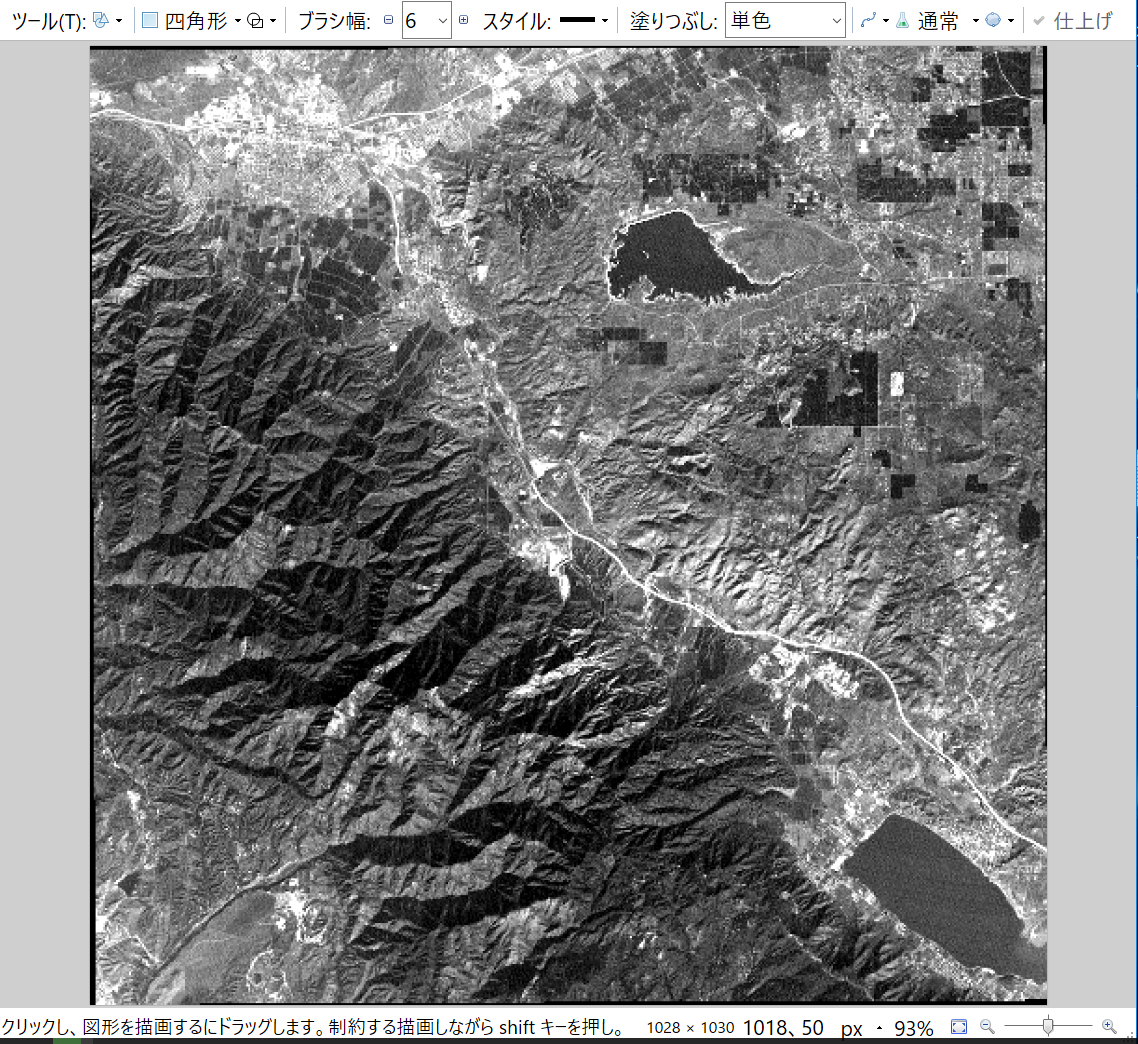

拡大後

EPSG コードを用いた座標系の変換

gdalwarp -s_srs EPSG:＜EPGS コード＞ -t_srs EPSG:＜EPSG コード＞ ＜ラスタファイル名＞ ＜ラスタファイル名＞

【外部ページへのリンク】 https://d.hatena.ne.jp/tmizu23/20091215/1260868350

【外部ページへのリンク】 http://blog.godo-tys.jp/2012/11/21/999/
