RIB ファイルの文法と機能

RIB ファイルとは、RenderMan で使用されているシーン記述ファイルである．

このページでは，Pixer RIB ファイルにおけるプリミティブ（球などの要素）の記述，カメラの指定などについて， 基本的な文法と機能を説明している．

準備事項

この Web ページに記載の RIB ファイルは，RenderMan 互換のレンダラーである aqsis で確認済みである．

【関連する外部ページ】

• RenderMan のマニュアル

  https://rmanwiki.pixar.com/display/RFM23/Manual+RIB+Export

簡単な RIB ファイルの作成 とテスト

RIB ファイルを作成する．そのファイル名は何でもよいが，以下の説明 sample.rib であるとしておく．

1. sample.rib の作成

   Display "sample.tiff" "file" "rgba"
   Display "+sample.tiff" "framebuffer" "rgb"
   Format 800 600 1
   Projection "perspective" "fov" [60]

   WorldBegin
       Translate 0 0 2
       Color 0.2 0.4 1
       Sphere 1 -1 1 360
   WorldEnd


2. sample.bat の作成

   aqsis.exe -progress "sample.rib" で描画


3. sample.bat をダブルクリックして実行

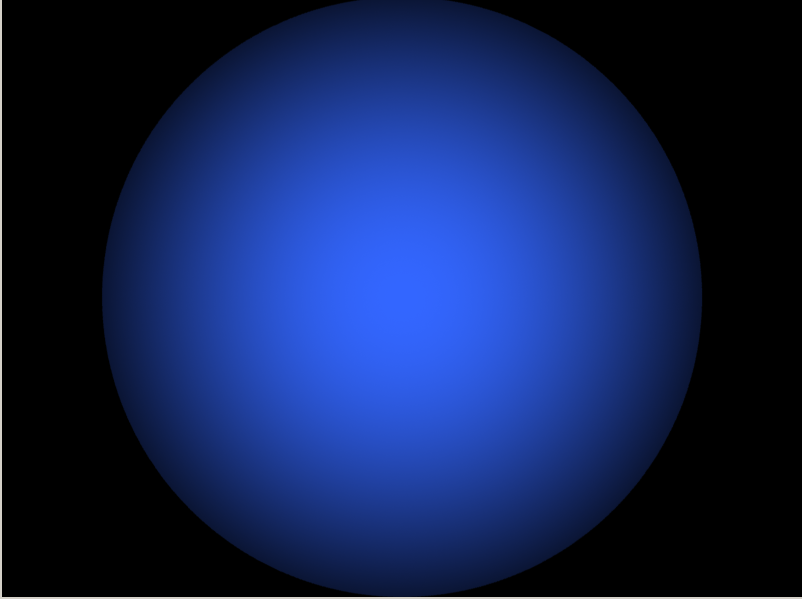

   下記のように表示されるので確認する



   RIB ファイルの入門

   上記の「簡単なRIBファイル」に関係する文法と機能を説明しておく．

   レンダリングに関する指定

   • Display ＜ファイル名＞　＜出力方法＞　＜データの種類＞
     • 出力方法：　file または framebuffer
     • データの種類：　「rgba」とあるのは「R,G,B,不透明度」の意味
   • Format ＜縦方向の画素数＞ ＜横方向の画素数＞ ＜画素の縦横比＞

   カメラに関する指定

   • Projection ＜投影方法＞ ...

     投影方法は，perspective, orthographic がある．

     perspective の場合，「"fov" [60]」をつけると，視野角 60 度　(視野角は 0 から 180 の範囲で指定できる）

   • カメラの位置は，デフォルトでは，世界座標系の原点にあり，向きは，(0,0,1)

   モデルに関する指定

   • WorldBegin, WorldEnd

     シーンの記述を囲む

   • Spehre ＜球の半径＞　＜球の上部＞　＜球の下部＞　＜描画範囲の角度＞
   • Color ＜r＞ ＜g＞ ＜b＞

     表面色の r,g,b 成分, 0 から 1 の値

   • Translate ＜x＞　＜y＞　＜z＞　

     モデルを，世界座標系の (x,y,z)に平行移動

   種々のプリミティブを含む RIB ファイル

   Display "sample.tiff" "file" "rgba"
   Display "+sample.tiff" "framebuffer" "rgb"
   Format 800 600 1
   Projection "perspective" "fov" [60]


   WorldBegin
       LightSource "ambientlight" 0.2 "intensity" .8

       Translate 0 0 6
       Rotate -90 1 0 0

       ## A sphere
       Color 1 0 0
       Translate -2 0 1
       Sphere 0.5 -0.5 0.5 360

       ## A cone
       Color 0 1 0
       Translate 2 0 -1
       Cone 1 0.5 360

       ## A cylinder
       Color 0 0 1
       Translate 2 0 1
       Cylinder 0.5 -0.5 0.5 360

       ## A hyperboloid
       Color 1 1 0
       Translate -4 0 -2
       Hyperboloid 0.4 -0.4 -0.4 0.4 0.4 0.4 360

       ## A paraboloid
       Color 1 0 1
       Translate 2 0 -1
       Paraboloid 0.5 0 0.9 360

       ## A torus
       Color 0 1 1
       Translate 2 0 1
       Torus .4 .15 0 360 360

       ## A disk
       Color 0 1 0
       Translate -2 0 3
       Disk 0 .5 360
   WorldEnd

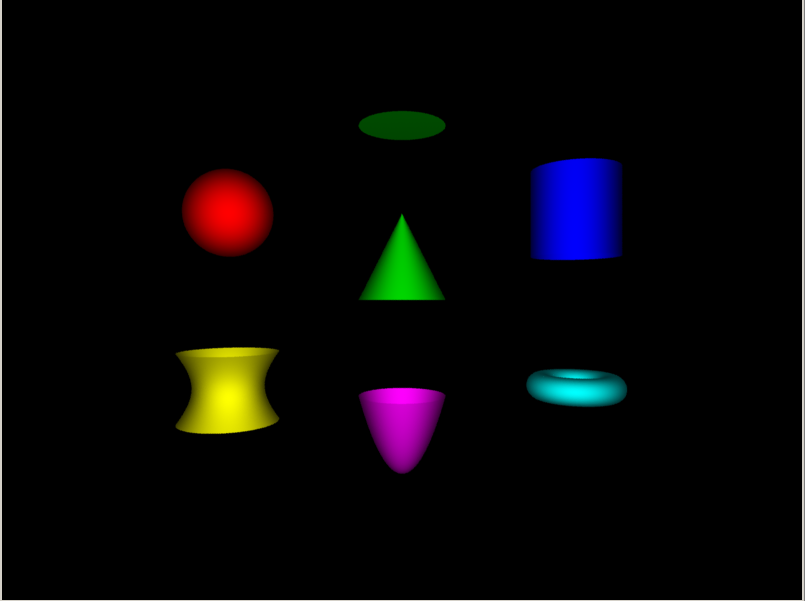

   表示は，下記のようになる
