Swig を利用して、Ruby プログラムから CImg Library を使う

CImg Library とは、画像処理の機能を持った C++ のソフトウェア. このページでは, Ruby から CImg Library の機能を呼び出してみます

＜作業の要点＞

swig を使うときは, swig ファイル中に「template(UcharCImg) cimg_library::CImg<unsigned char>;」のように書く。

【関連する外部ページ】 http://www.swig.org/Doc1.3/SWIGPlus.html

前準備

Ubuntu で OS のシステム更新を行うときは，次のコマンドを実行．
sudo apt -y update sudo apt -yV upgrade sudo /sbin/shutdown -r now
CImg のインストール
◆ Ubuntu での操作手順
sudo apt -y update sudo apt -y install cimg-dev sudo apt -y install cimg-doc sudo apt -y install cimg-examples
CImg.h は /usr/include/CImg.h に置かれる．見本となるプログラムは /usr/share/doc/cimg-dev/examples に置かれる。
◆ Ubuntu での操作手順（例）（CImg の Web ページからダウンロードしてインストールする場合）
1. CImg Library の Web ページを開く
  http://cimg.sourceforge.net/
2. 「Download」をクリック
3. 「Standard Package」をクリック
4. zip ファイルをダウンロード
5. 解凍してできた CImg.h を使う． CImg Library の機能はすべてこのファイルに入っている．

Ruby 用のパッケージの作成手順例

作成する Ruby パッケージのライブラリファイル名: CimgLibrary.so
* Ruby では CimgLibrary.so を読み込むために「require 'CimgLibrary'」のように実行する
モジュール名: CimgLibrary
* Ruby では、クラス名の前に「CimgLibrary::」を付けることになる
モジュール名は大文字で始めることを推奨する．
Ruby側からみた時のクラス名と C++ でのクラス名の対応

C++ クラス名 Ruby から見たクラス名

cimg_library::CImg<unsigned char> CimgLibrary::UcharCImg
パッケージ名: cimg_library

cimg_library.i の作成

モジュール名を CimgLibrary に設定している.

モジュール名は大文字で始めることを推奨する．

%module CimgLibrary
%{
#include "/usr/include/CImg.h"
using namespace cimg_library;
%}
%rename(Cimg_display) cimg_display;
%rename(Cimg_appname) cimg_appname;
%rename(Cimg_version) cimg_version;
%rename(Cimg_OS) cimg_OS;
%rename(Cimg_file_separator) cimg_file_separator;
%rename(Cimg_verbosity) cimg_verbosity;
%rename(UUCimgdisplay_instance) _cimgdisplay_instance;
%rename(UUCimg_instance) _cimg_instance;
%rename(UUCimglist_instance) _cimglist_instance;
%rename(UUNo_display_exception) _no_display_exception;
%rename(__eq__) operator=;
%rename(CImgDisplay) cimg_library::CImgDisplay;
%rename(StdException) std::exception;
%include "/usr/include/CImg.h"
%template(UcharCImg) cimg_library::CImg<unsigned char>;

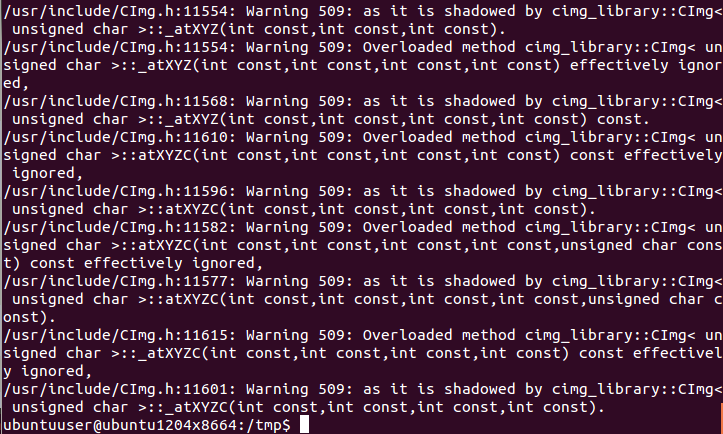

swig の実行
rm -f cimg_library_wrap.* swig2.0 -ruby -c++ cimg_library.i
実行の結果、「エラー」が出ていないことを確認する

extconf.rb の作成

「create_makefile('CimgLibrary')」と記述しているので、CimgLibrary.so が生成されることになる

require 'mkmf'

dir_config('cimg_library')
$libs += " -lstdc++ -lm  -L/usr/lib/x86_64-linux-gnu -lpng -lGraphicsMagick++ -lGraphicsMagickWand -lfftw3 -lopencv_core -llapack -lblas -latlas -lgfortran -lgomp -lX11 -lXext -lpthread -ldl -lquadmath"
create_makefile('CimgLibrary')

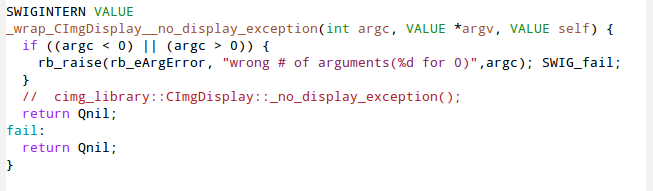

cimg_library_wrap.cpp の変更
「 cimg_library::CImgDisplay::_no_display_exception();」の行をコメント化する。

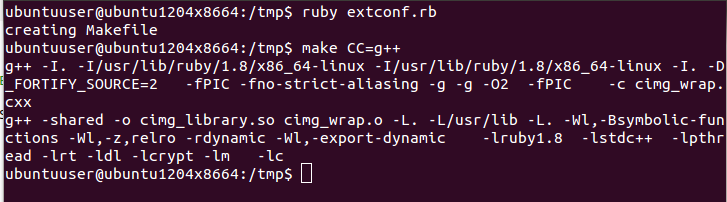

ビルド
ruby extconf.rb make CC=g++

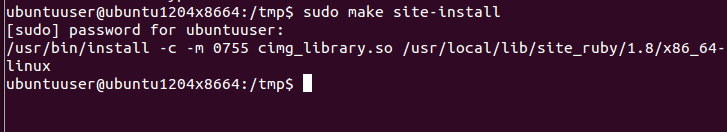

インストール
sudo make site-install

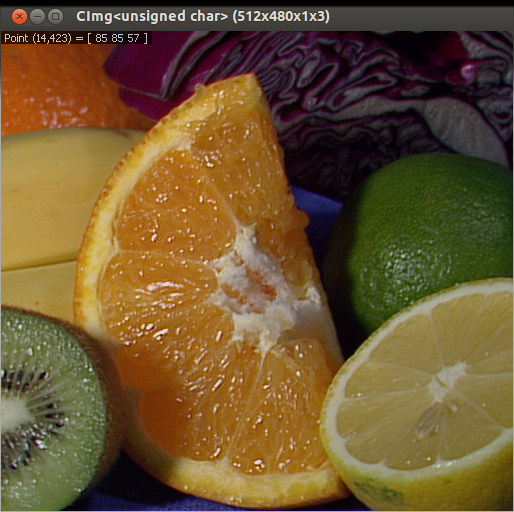

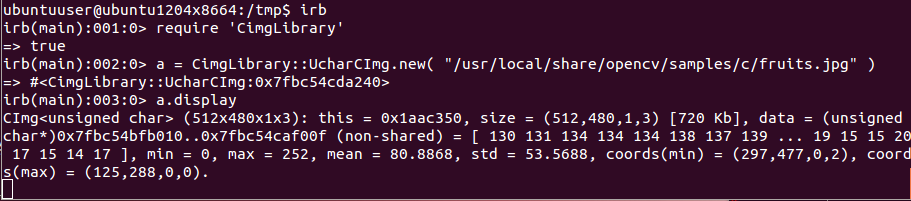

使ってみる

irb require 'CimgLibrary' a = CimgLibrary::UcharCImg.new( "/usr/local/share/opencv/samples/c/fruits.jpg" ) a.display

C++ クラス名	Ruby から見たクラス名
cimg_library::CImg<unsigned char>	CimgLibrary::UcharCImg
