ipfw でフィルタリング

FreeBSD でパケットのフィルタリングを行いたい場合には， ipfw を使うのが便利です．

（オプション）nmap を用いた開放ポートの確認

nmap を実行すると、開放ポートが分かります．

お断り

ポートスキャンは、スキャン相手のマシン、経路上のネットワークに大きな負担をかけます．ポートスキャンの実行前に、ポートスキャンの仕組みを良く理解し、他の人に迷惑をかけないように良く注意し、吟味した上で実行してください。さもなければ、違法行為になると考えます．

このページでは、自分が所有するマシン上で、マシンの脆弱性をチェックするために、ローカルに実行することを想定している．それ以外の目的に使用することは絶対に避けてください

nmap のインストール

cd /usr/ports/distfiles/nmap
make
make install
pkgdb -F

スキャン

TCP/IPのコネクトスキャンの例

nmap -sT -P0 -T4 -p 1-65535 -r -oN hoge.txt -v -A localhost

-sT: コネクトスキャン
-P0: host discovery を行わない
-T4: Tの後は 0 から 6 の数字．4 は遅め
-p 1-65535: ポート番号の範囲
-r: スキャン時にポート番号のランダマイズをしない
-oN: 普通の形式でファイルに出力
-v: verbose
-A: OS とバージョンの検出を有効にする

UDP/IPのスキャンの例

nmap -sU -P0 -T1 -p 1-65535 -r -oN hoge.txt -v localhost

-sT: コネクトスキャン
-P0: host discovery を行わない
-T4: Tの後は 0 から 6 の数字．4 は遅め
-p 1-65535: ポート番号の範囲
-r: スキャン時にポート番号のランダマイズをしない
-oN: 普通の形式でファイルに出力
-v: verbose
-A: OS とバージョンの検出を有効にする

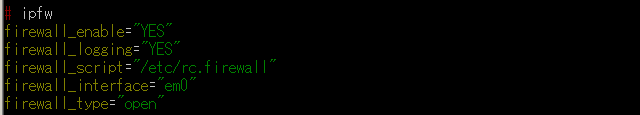

/etc/rc.conf を編集し ipfw を有効にする．

/etc/rc.conf に、以下の行を追加する。fxp0 の部分は、適切な名前に変更すること（ifconfig -a で確認できる）。

firewall_enable="YES"
firewall_logging="YES"
firewall_script="/etc/rc.firewall"
firewall_interface="fxp0"
firewall_type="open"

外部への通信の遮断

最初は，外部への通信の遮断を行う．

外部への通信と、外部からの通信は区別して設定するということに注意（混同しないように）
LAN 内の通信は全て許可
LAN 内の IP アドレスを，このページでは，「XXX.YYY.ZZZ.0/24」と書く．
外部への通信について，許可したいポートのポート番号を指定します（指定しなかったポートは遮断されます）．
keep-state を有効にします

外部への通信を許すポートを決める

とりあえず，次のポートを許していれば困らないと思います（ケース・バイ・ケースですので，必要に応じて緩めてください）．

20,21 ・・・ ftp, ftp-data # ftp 要求を受け付けたいか
22 ・・・ ssh
25 ・・・ sendmail
42,53 ・・・ DNS (UDP)
123 ・・・ NTP (UDP)
80, 3128, 8000, 8001, 8080 ・・・ WWW
110 ・・・ pop3
143 ・・・ imap
280 ・・・ http-mgmt
443 ・・・ https
515 ・・・ lpd (プリンタ)
1755 ・・・ストリーミング
5999 ・・・ cvsup

ipfw 設定ファイルの例

参考にしたWeb ページ: http://y-kit.jp/inet/page/port.htm（現存しない）

setup_loopback () {
        # LOCALHOST はすべて OK
        ${fwcmd} add 100 allow ip from me to me

        # LAN
        ${fwcmd} add 200 allow ip from XXX.YYY.ZZZ.0/24 to me
        ${fwcmd} add 201 allow ip from me to XXX.YYY.ZZZ.0/24
        ${fwcmd} add 202 add allow ip from XXX.YYY.ZZZ.0/24 to XXX.YYY.ZZZ.0/24

        # me -> out
        # Global  20(ftp-data), 21(ftp)
        ${fwcmd} add 400 allow tcp     from me  to any 20   keep-state
        ${fwcmd} add 401 allow udp     from me  to any 20
        ${fwcmd} add 402 allow udp     from any 20  to me
        ${fwcmd} add 403 allow tcp     from me  to any 21   keep-state
        ${fwcmd} add 404 allow udp     from me  to any 21
        ${fwcmd} add 405 allow udp     from any 21  to me
        # 25(sendmail)
        ${fwcmd} add 410 allow tcp     from me  to any 25   keep-state
        ${fwcmd} add 411 allow udp     from me  to any 25
        ${fwcmd} add 412 allow udp     from any 25  to me
        # 80, 3128, 8000, 8001, 8080 (WWW)
        ${fwcmd} add 420 allow tcp     from me  to any 80   keep-state
        ${fwcmd} add 421 allow udp     from me  to any 80
        ${fwcmd} add 422 allow udp     from any 80  to me
        ${fwcmd} add 423 allow tcp     from me  to any 3128 keep-state
        ${fwcmd} add 424 allow udp     from me  to any 3128
        ${fwcmd} add 425 allow udp     from any 3128  to me
        ${fwcmd} add 426 allow tcp     from me  to any 8000 keep-state
        ${fwcmd} add 427 allow udp     from me  to any 8000
        ${fwcmd} add 428 allow udp     from any 8000  to me
        ${fwcmd} add 429 allow tcp     from me  to any 8001 keep-state
        ${fwcmd} add 430 allow udp     from me  to any 8001
        ${fwcmd} add 431 allow udp     from any 8001  to me
        ${fwcmd} add 432 allow tcp     from me  to any 8080 keep-state
        ${fwcmd} add 433 allow udp     from me  to any 8080
        ${fwcmd} add 434 allow udp     from any 8080  to me
        # 280 (http-mgmt)
        ${fwcmd} add 440 allow tcp     from me  to any 280   keep-state
        ${fwcmd} add 441 allow udp     from me  to any 280
        ${fwcmd} add 442 allow udp     from any 280  to me
        # 443 (https)
        ${fwcmd} add 450 allow tcp     from me  to any 443   keep-state
        ${fwcmd} add 451 allow udp     from me  to any 443
        ${fwcmd} add 452 allow udp     from any 443  to me
        # 515(printer)
        ${fwcmd} add 460 allow tcp     from me  to any 515   keep-state
        ${fwcmd} add 461 allow udp     from me  to any 515
        ${fwcmd} add 462 allow udp     from any 515  to me
        # 1755 (streaming)
        ${fwcmd} add 470 allow tcp     from me  to any 1755  keep-state
        ${fwcmd} add 471 allow udp     from me  to any 1755
        ${fwcmd} add 472 allow udp     from any 1755  to me
        # 5999(cvsup)
        ${fwcmd} add 473 allow tcp     from me  to any 5999  keep-state
        ${fwcmd} add 474 allow udp     from me  to any 5999
        ${fwcmd} add 475 allow udp     from any 5999  to me
        # 53 (DNS)
        ${fwcmd} add 480 allow udp     from me  to any 53   keep-state
        ${fwcmd} add 481 allow udp     from me  to any 53
        ${fwcmd} add 482 allow udp     from any 53  to me
        # 123 (ntp)
        ${fwcmd} add 480 allow udp     from me  to any 123  keep-state
        ${fwcmd} add 490 allow udp     from me  to any 123
        ${fwcmd} add 491 allow udp     from any 123 to me
        # DENY
        ${fwcmd} add 999 deny ip from any to any
}

設定内容の確認

ipfw の設定情報(ルールリスト)は、ipfw show で確認できる．

    # ipfw show

ipfw ルールの動作確認

まずは，実在するマシンに telnet してみる．多分接続が拒否されると思いますが、それはそれで良いのです．つまり， telnet のパケットが外部に出ているということが分かります．

sysctl コマンドで、net.inet.ip.fw.verbose=1 を設定すると、 /var/log/secuty ファイルにログが記録されるようになる．（システムを再起動すると、net.inet.ip.fw.verbose の値は元に戻る）。

ipfw show
sysctl net.inet.ip.fw.verbose=1
cd /var/log
cat security

公開サーバでの設定例（Web/SSH サーバを例として）

ポート単位での遮断

公開サーバ（外からの要求は何でも歓迎）の場合，必要なポートだけを開放します．つまり，外部からの通信については，開放ポートへの通信だけが許可され，それ以外のポートへの通信を遮断します．

先ほど設定した /etc/rc.firewall の setup_loopback() の部分に，次のルールを追加します．

        # 80, 3128, 8000, 8001, 8080 (WWW)
        ${fwcmd} add 300 allow tcp from me 80 to any
        ${fwcmd} add 301 allow ucp from me 80 to any
        ${fwcmd} add 302 allow tcp from any to me 80
        ${fwcmd} add 303 allow ucp from any to me 80

        ${fwcmd} add 304 allow tcp from me 3128 to any
        ${fwcmd} add 305 allow ucp from me 3128 to any
        ${fwcmd} add 306 allow tcp from any to me 3128
        ${fwcmd} add 307 allow ucp from any to me 3128

        ${fwcmd} add 308 allow tcp from me 8000 to any
        ${fwcmd} add 309 allow ucp from me 8000 to any
        ${fwcmd} add 310 allow tcp from any to me 8000
        ${fwcmd} add 311 allow ucp from any to me 8000

        ${fwcmd} add 312 allow tcp from me 8001 to any
        ${fwcmd} add 313 allow ucp from me 8001 to any
        ${fwcmd} add 314 allow tcp from any to me 8001
        ${fwcmd} add 315 allow ucp from any to me 8001

        ${fwcmd} add 316 allow tcp from me 8080 to any
        ${fwcmd} add 317 allow ucp from me 8080 to any
        ${fwcmd} add 318 allow tcp from any to me 8080
        ${fwcmd} add 319 allow ucp from any to me 8080

        # 280 (http-mgmt)
        ${fwcmd} add 320 allow tcp from me 280 to any
        ${fwcmd} add 321 allow ucp from me 280 to any
        ${fwcmd} add 322 allow tcp from any to me 280
        ${fwcmd} add 323 allow ucp from any to me 280

        # 443 (https)
        ${fwcmd} add 330 allow tcp from me 443 to any
        ${fwcmd} add 331 allow ucp from me 443 to any
        ${fwcmd} add 332 allow tcp from any to me 443
        ${fwcmd} add 333 allow ucp from any to me 443

        # 22 (ssh)
        ${fwcmd} add 340 allow tcp from me 22 to any
        ${fwcmd} add 341 allow ucp from me 22 to any
        ${fwcmd} add 342 allow tcp from any to me 22
        ${fwcmd} add 343 allow ucp from any to me 22

        # 115 (sftp)
        ${fwcmd} add 350 allow tcp from me 115 to any
        ${fwcmd} add 351 allow ucp from me 115 to any
        ${fwcmd} add 352 allow tcp from any to me 115
        ${fwcmd} add 353 allow ucp from any to me 115

ipfw 使用法

IPFWのルール変更

この形式での使用法は:

      ipfw [-N] コマンド [index] アクション [log] プロトコル アドレス [ オプション ]

-N

アドレスやサービス名を文字列に変換して表示する．コマンド

ファイアウォール / アカウンティングルールリストにエントリを追加する．

ファイアウォール / アカウンティングルールリストからエントリを削除する．

index

index が指定されていると，エントリはチェーン中の index で示される位置に置かれる． index が指定されていなければ，エントリは(65535 番のデフォルトルールであるパケット拒絶を別にして) 最後のチェーンエントリの index に 100 を足した位置 (チェーンの最後) に置かれる． log

カーネルが IPFIREWALL_VERBOSE つきでコンパイルされている場合，マッチしたルールをシステムコンソールに出力させる．アクション

パケットを捨てる． ICMP ホスト / ポート到達不能パケットを (適切な方を) 発信元へ送る．

通常通りパケットを通過させる．(別名: pass および accept)

パケットを捨てる．発信元は ICMP メッセージによる通知を受けない (そのためパケットが宛先に到達しなかったように見える)．

port

このルールはパケットカウンタを更新するだけで, パケットを通過させたり拒絶したりしない．検索は次のチェーンエントリから続けられます．

プロトコル

任意の IP パケットにマッチします．

ICMP パケットにマッチします．

TCP パケットにマッチします．

UDP パケットにマッチします．

アドレス

      from <address/mask>[port] to <address/mask>[port] [via <interface>]

port はポートをサポートするプロトコル (UDP と TCP) の場合にだけ指定可能．
via は必須ではなく, 特定のインターフェースを通ってきたパケットだけにマッチするように, IP アドレスまたはローカル IP インターフェースのドメイン名, またはインターフェース名 (例えば ed0) を指定することができる.
<address/mask> の指定は:

      <address>

または

      <address>/mask-bits

または

      <address>:mask-pattern

IP アドレスのかわりに有効なホスト名を指定することも可能です. mask-bits はアドレスマスクで上位何ビットを１にするべきかを示す十進数値です. 例えば次の指定,

      192.216.222.1/24

はクラス C のサブネット (この場合 192.216.222) の任意のアドレスにマッチするマスクを作成する. mask-pattern は与えられたアドレスと論理 AND される IP アドレスです. キーワード any は「任意の IP アドレス」を指定するために使用することができる.

IPFW ルールリストの表示
