cgspeed の BVHplay を使ってみる

【概要】

BVH形式ファイル（3次元キャラクターの骨格構造とモーションを記録するファイル形式）を表示・再生するツールであるBVHplayの導入方法と使い方を示す。ダウンロードから起動、ファイルの読み込み、アニメーション再生までの手順を説明する。

BVHplayはPythonとTkinterで作られたツールで、公開されているのは2008年のバージョン1.00である。ライセンスはGNU General Public License Version 3である。60fpsや120fpsのBVH形式ファイルは、実時間より遅い再生になる。

【目次】

  1. BVHplayのダウンロードとインストール
  2. BVHplayの起動と基本操作
  3. BVH形式ファイルの内容確認

【関連する外部ページ】

BVHplayのダウンロードとインストール

BVH形式ファイル（Biovision Hierarchy）は、3次元キャラクターの骨格構造とモーションを記録するファイル形式である。BVHplayは、このBVH形式ファイルを表示・再生するためのツールである。

  1. BVHplayのダウンロードページを開く

    https://sourceforge.net/projects/bvhplay/files/bvhplay/1.00/

  2. このページから、bvhplay-win32.ZIPをダウンロードする。
    BVHplayのダウンロードページ

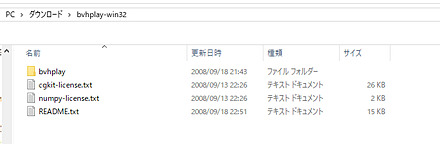

  3. ダウンロードした.zipファイルを展開（解凍）する。分かりやすいディレクトリに配置する。
    Windowsでの展開（解凍）に便利な7-Zip: 別ページ »で説明

BVHplayの起動と基本操作

  1. bvhplayer.exeを起動する。

    bvhplayer.exeはbvhplayディレクトリの下に存在する。同じディレクトリ内の他のファイルを参照するため、bvhplayer.exeだけを別の場所に移動させない。

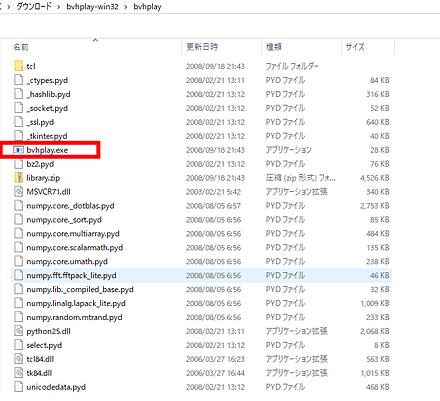

    bvhplayer.exeの場所
  2. 画面が開く。

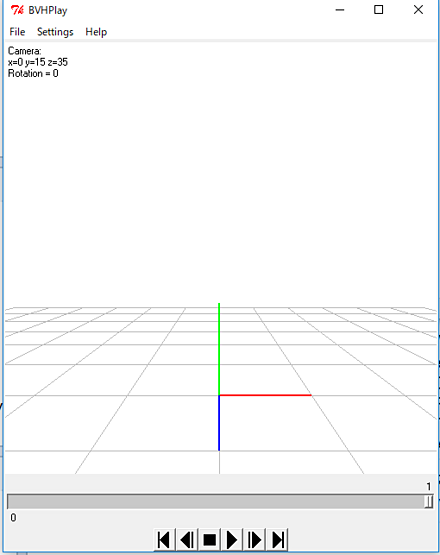

    BVHplayの起動画面
  3. ファイルを開くため、File→Open...と操作し、BVH形式ファイルを選択する。
    Fileメニューの選択
    BVH形式ファイルの選択
    モーションデータ（キャラクターの動きを時系列で記録したデータ）については、CMU Motion Capture Databaseのデータを別のページで紹介している。

  4. データが表示されるので、確認する。

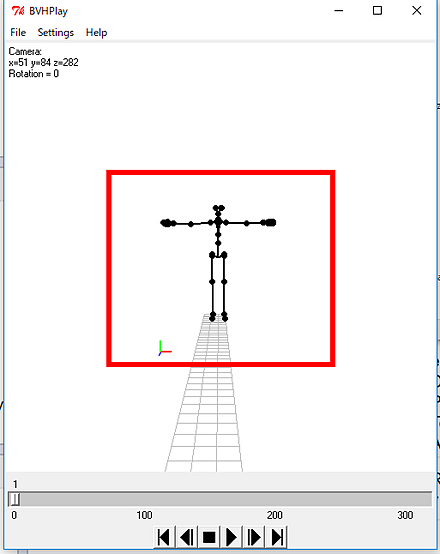

    読み込まれたBVHデータの表示
  5. 再生ボタン（三角形のアイコン）をクリックすると、アニメーションが開始される。

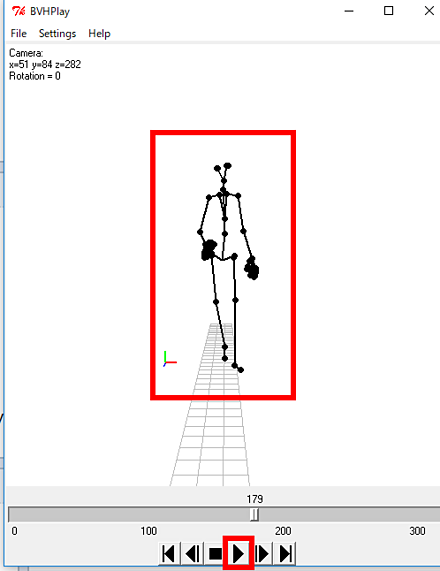

    アニメーション再生中の画面
  6. 視点の操作は、キーボードで行う。

    a（左）、d（右）、w（前）、s（後ろ）でカメラを移動、q（右回転）、e（左回転）でカメラを回転、r（上）、f（下）でカメラを上下に移動する。キー操作の一覧は、Help→Command listで確認できる。

BVH形式ファイルの内容確認

  1. BVH形式ファイルを、Windowsのメモ帳などを用いて開くことで、モーションデータの内容を確認できる。

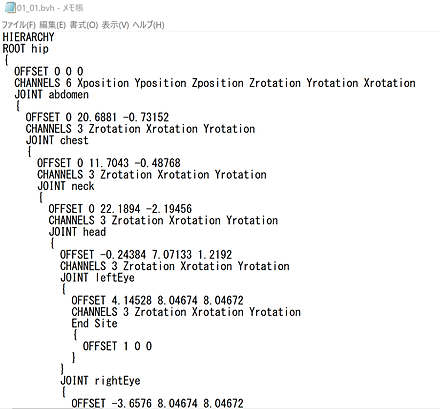

    メモ帳で開いたBVH形式ファイルの内容
  2. ファイル内のFrame Timeの値の逆数が、再生されるべきフレームレートである。0.033333は30fps、0.016667は60fps、0.008333は120fpsである。再生速度が想定と大きく違う場合は、この値を確認する。
