MeshLab でのメッシュの表示モード

前準備

前準備として，次の資料などを参考に MeshLab のインストールが終わっていること．

• MeshLab のインストール，Wavefront OBJ ファイルのインポート（Windows 上）

メッシュデータとは

1つのオブジェクトの表面　＝　多角形（ポリゴン）の格子であるメッシュとして扱う

図．メッシュデータを MeshLab で，回転させながら表示させた例

前準備として，メッシュデータファイルの準備

＜前準備＞

説明のため Wevefront OBJ形式ファイル, Wavefromt MTL形式ファイルを使う． この資料で使用している Wevefront OBJ形式ファイル, Wavefromt MTL形式ファイルは，次からダウンロードできる

• https://www.kkaneko.jp/sample/obj/sample.obj
• https://www.kkaneko.jp/sample/obj/sample.mtl

※ Wavefront OBJ 形式ファイルとは ３次元コンピュータグラフィックスのファイル形式．ポリゴンなどの情報が書かれているファイル．

※ Wavefront MTL 形式ファイルとは マテリアルの情報が書かれているファイル．

MeshLab に Wavefront OBJ形式ファイルをインポート

1. MeshLab を起動

   Windowsのスタートメニューで簡単に起動できる． ※ 混乱を防ぐために、すでにMeshLabを開いているよ！という場合でも新しく起動する．

2. MeshLab の画面が開くので確認

3. Wavefront OBJ 形式 ファイルをインポートしたい． メニューで「File」→「Import Mesh」と操作

4. インポートしたいメッシュデータファイルを選び，「開く」をクリック

   ここの実行例では，前もって， 次の 2つのファイル sample.obj と sample.mtl （それぞれ Wavefront OBJ 形式ファイル，Wavefront MTL 形式ファイル）． をダウンロードしておき， それを MeshLab でインポートしている．

   • https://www.kkaneko.jp/sample/obj/sample.obj
   • https://www.kkaneko.jp/sample/obj/sample.mtl

5. インポートの結果を確認

6. マウス操作で簡単に回転できる．

7. マウスホイールを使って，ズームインする．

   メッシュは，「多角形（ポリゴン）の格子」であることが改めて確認できる．



   MeshLab で表示モードを変えてみる

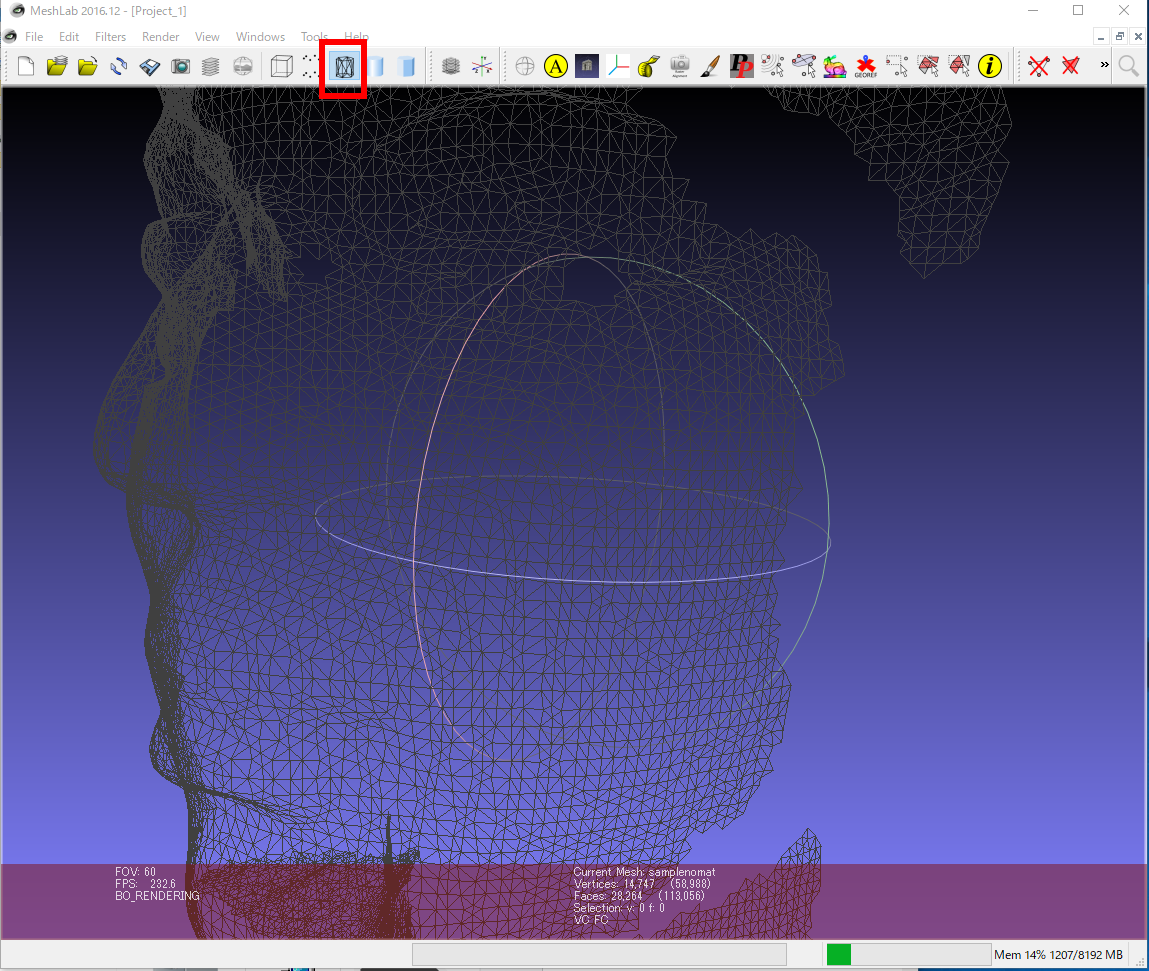

   • ワイヤーフレーム表示

     表示モードは， 「Wireframe」のみを有効にする． （他の表示モードは，すべて解除する．）

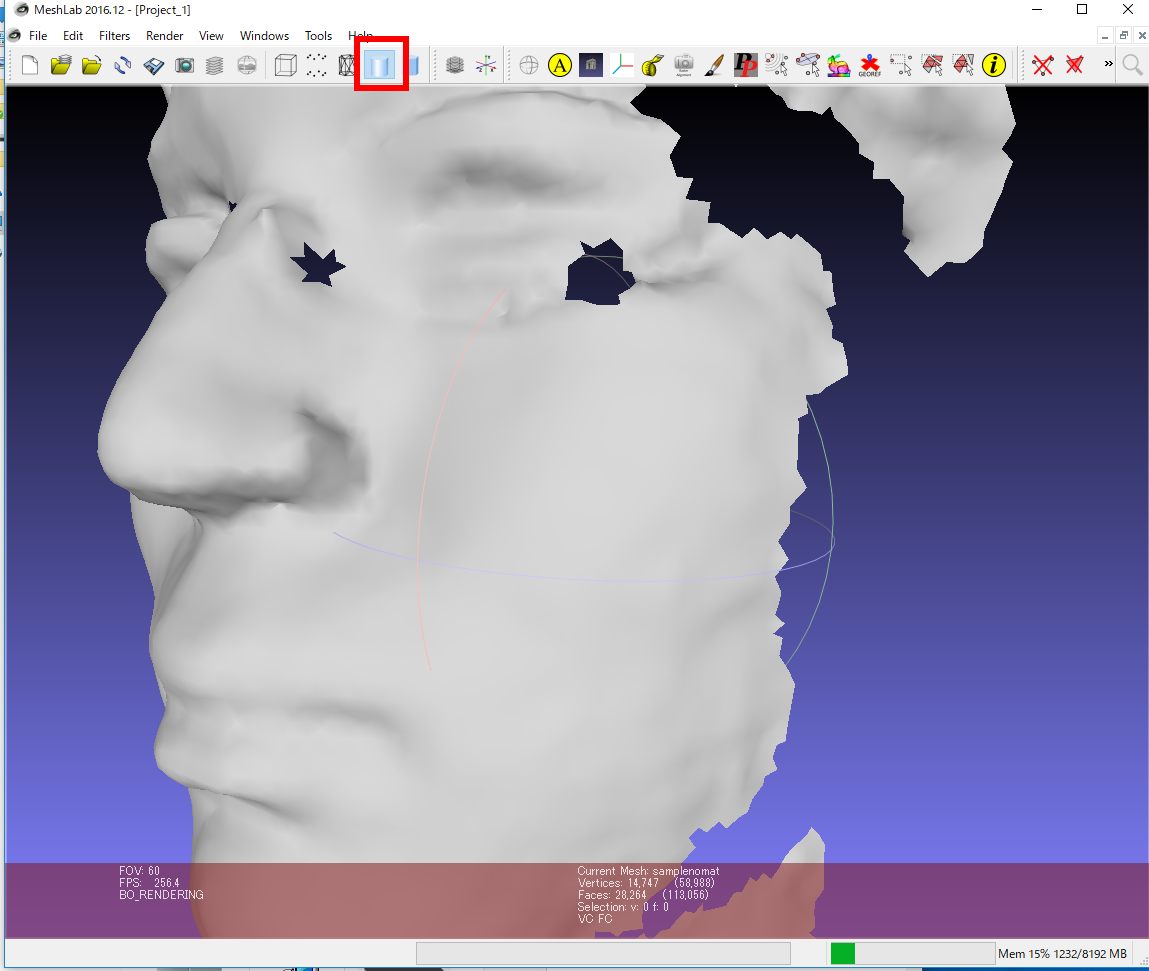

   • フラット表示

     表示モードは， 「Face」のみを有効にする． （他の表示モードは，すべて解除する．）

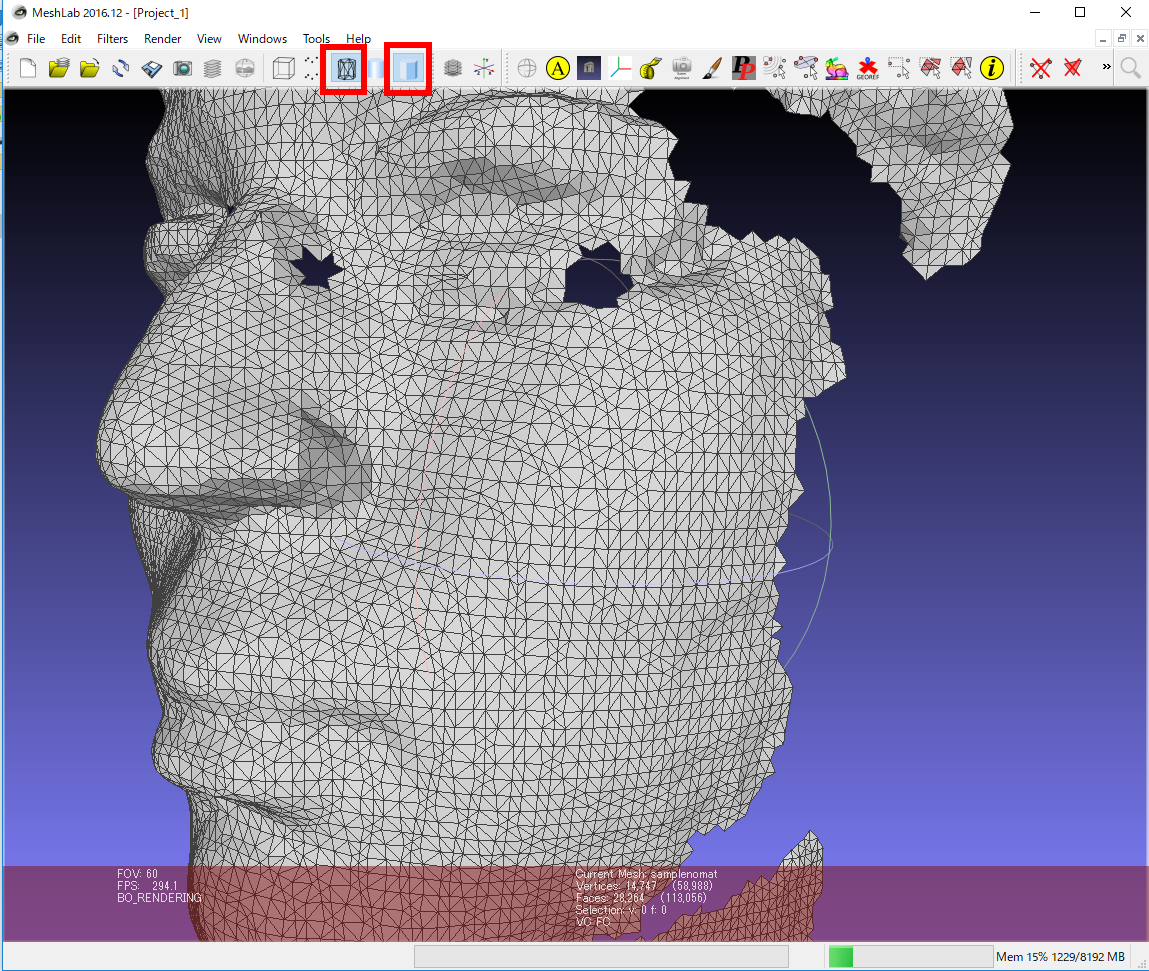

   • フラット表示 + ワイヤーフレーム表示（重ねあわせ）

     表示モードは， 「Wireframe」と「Face」のみを有効にする． （他の表示モードは，すべて解除する．）

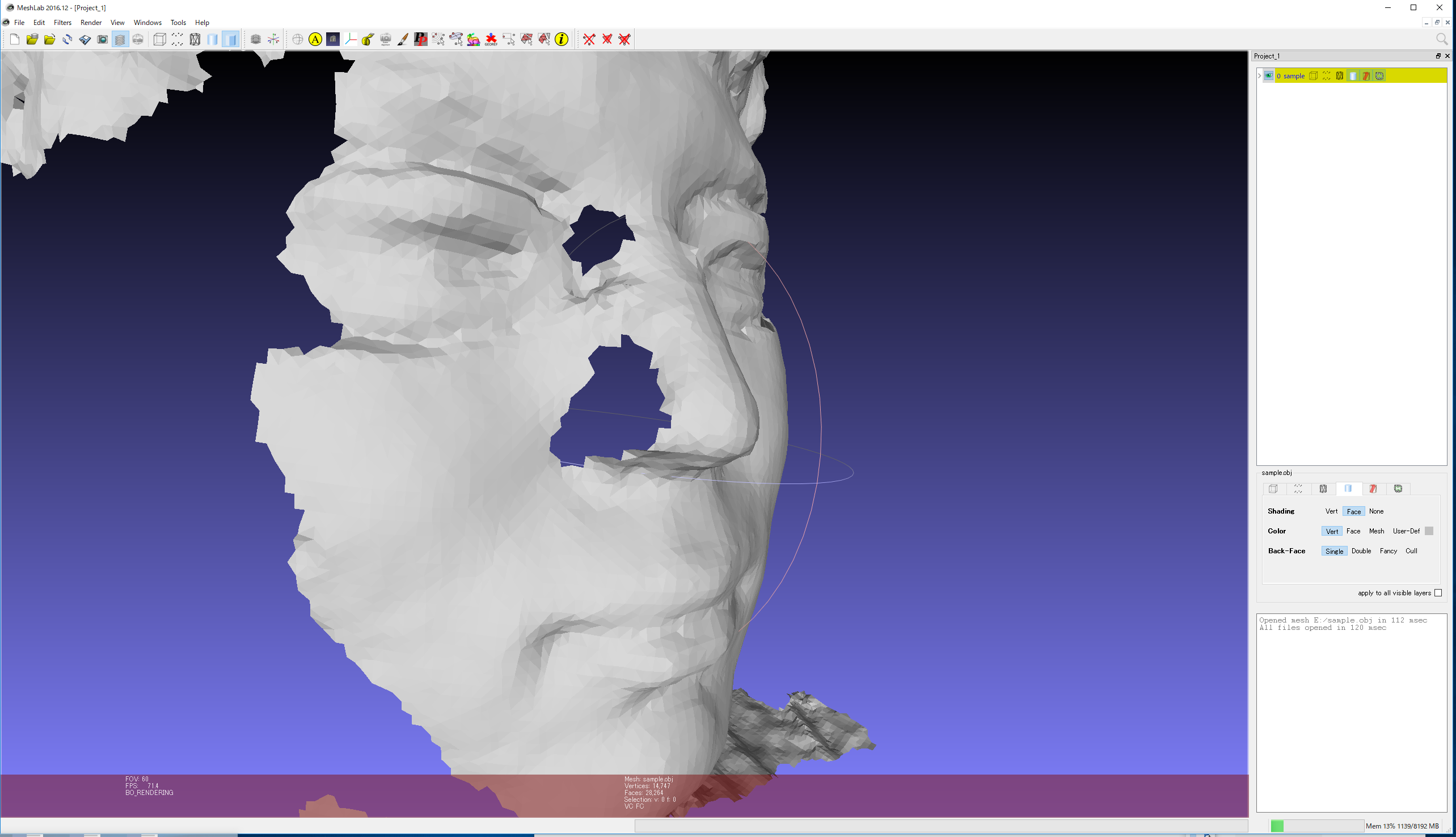

   • スムージング表示

     表示モードは， 「Vert」のみを有効にする． （他の表示モードは，すべて解除する．）
