Plot Digitizer のインストールと使用法 (Ubuntu 上)

Plot Digitizer は，デジタイザ（グラフ画像上でマウスクリックし，その位置の座標値を得るソフトウェア）である。GIF, JPEG, PNG 形式の画像を読み込み，線形軸と対数軸の両方に対応する。デジタイズ結果は CSV 形式のテキストファイルに保存できる。Java で書かれており，実行には Java 11 以降が必要である。ライセンスは GPLv2 以降。

前準備

Java (JDK) のインストール

Ubuntu 24.04 の既定の Java は OpenJDK 21，Ubuntu 26.04 の既定の Java は OpenJDK 25 である。いずれも Plot Digitizer の要件（Java 11 以降）を満たす。

端末で，次のコマンドを実行する。

sudo apt update
sudo apt install -y default-jdk
java -version

OpenJDK のインストールと設定の詳細: 別ページ »で説明

Plot Digitizer のインストール

Plot Digitizer のサイトで，機能と利用条件を確認する
https://plotdigitizer.sourceforge.net/
ダウンロードページを開き，最新版のディレクトリを選ぶ
https://sourceforge.net/projects/plotdigitizer/files/plotdigitizer/
2025 年 6 月公開の 2.6.12 が最新版である。
Linux 用のファイル「PlotDigitizer_Linux_and_Others.tgz」をダウンロードする
展開（解凍）する
端末で，次のコマンドを実行する。ここでは /usr/local/PlotDigitizer に展開する。
```
sudo mkdir -p /usr/local/PlotDigitizer
sudo tar -xvzof ~/Downloads/PlotDigitizer_Linux_and_Others.tgz -C /usr/local/PlotDigitizer
ls -R /usr/local/PlotDigitizer
```
最後のコマンドで PlotDigitizer.jar の位置を確認する。以降のコマンドでは，確認した位置に読み替える。

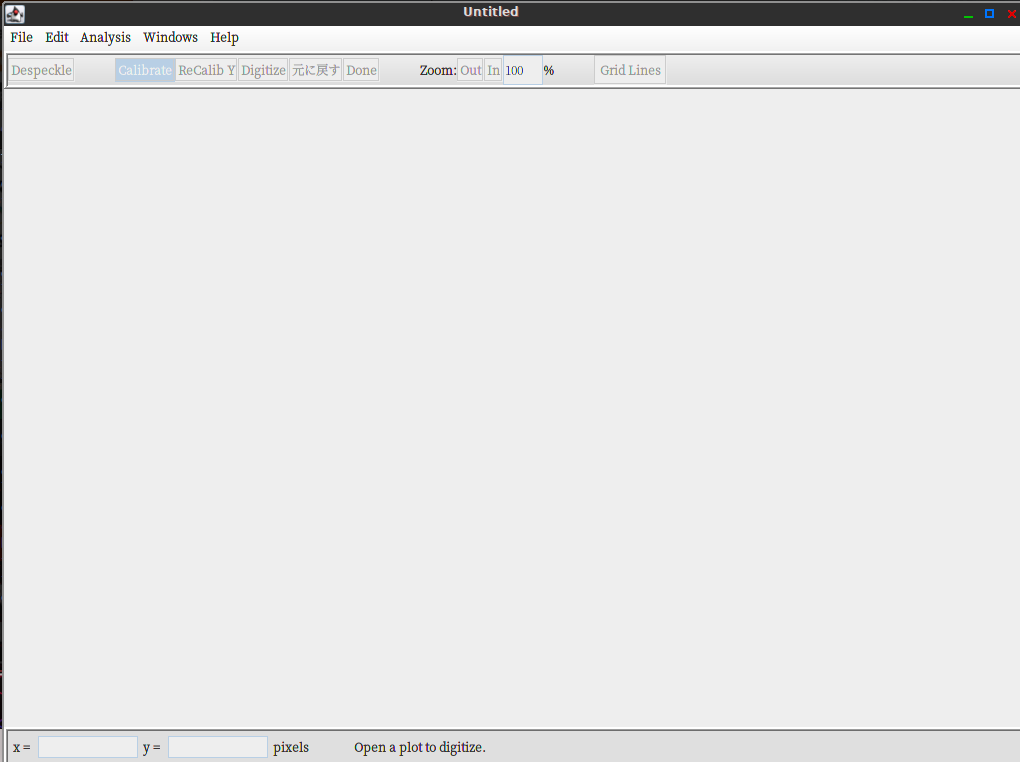

起動してみる
端末で，次のコマンドを実行する。
```
java -jar /usr/local/PlotDigitizer/PlotDigitizer.jar
```

半自動デジタイズ機能（「Semi-auto」ボタン）を使うには，画像のベクタ化プログラム autotrace を別途インストールし，コマンド検索パス（PATH）上に置く必要がある。autotrace が見つからない場合，このボタンは無効になり，手動でのデジタイズだけが可能である。

使ってみる

起動する
端末で，次のコマンドを実行する。
```
java -jar /usr/local/PlotDigitizer/PlotDigitizer.jar
```
デジタイズしたい画像ファイルを読み込む
「File」メニューの「Open」を選び，GIF, JPEG, PNG 形式の画像を指定する。

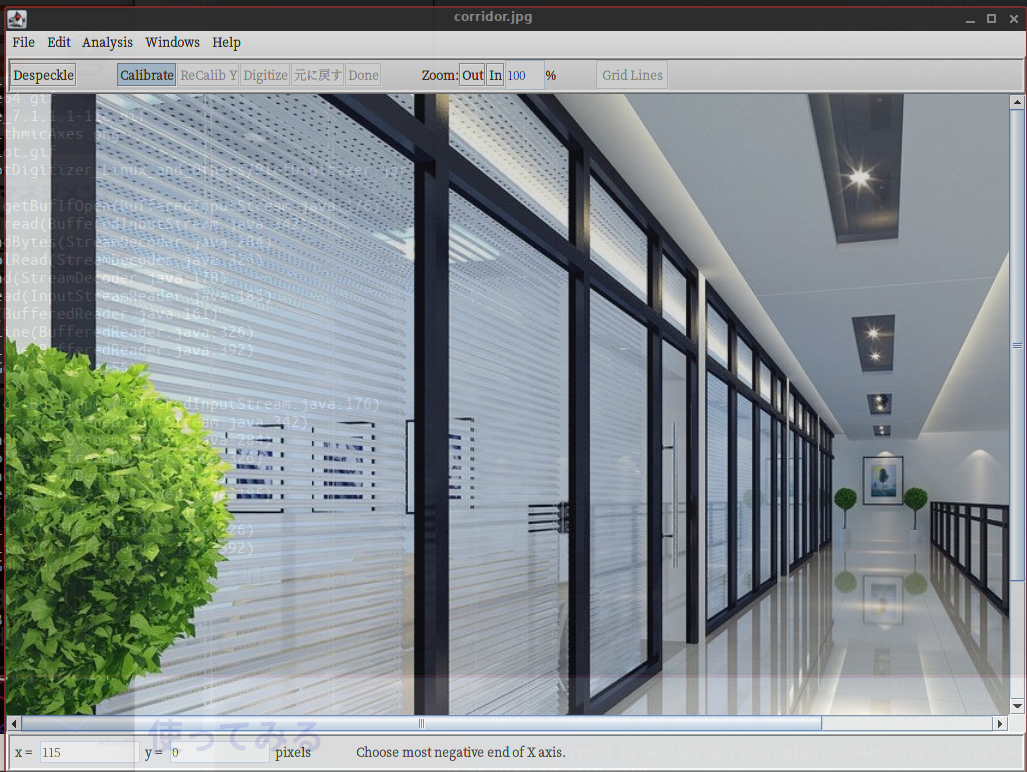

下図では，OpenCV Contrib のファイル corridor.jpg を表示している。
キャリブレーション
まず，「Calibrate」をクリックする。
そして，画像中で，原点にしたい1点をクリックし，x, y 値を設定する。
次に，画像中で，x軸上の点（y値が0）の別の1点をクリックし，x 値を設定する。
次に，画像中で，y軸上の点（x値が0）の別の1点をクリックし，y 値を設定する。
設定したキャリブレーションはファイルに保存でき，後日同じ画像を扱うときに読み込んで再利用できる。

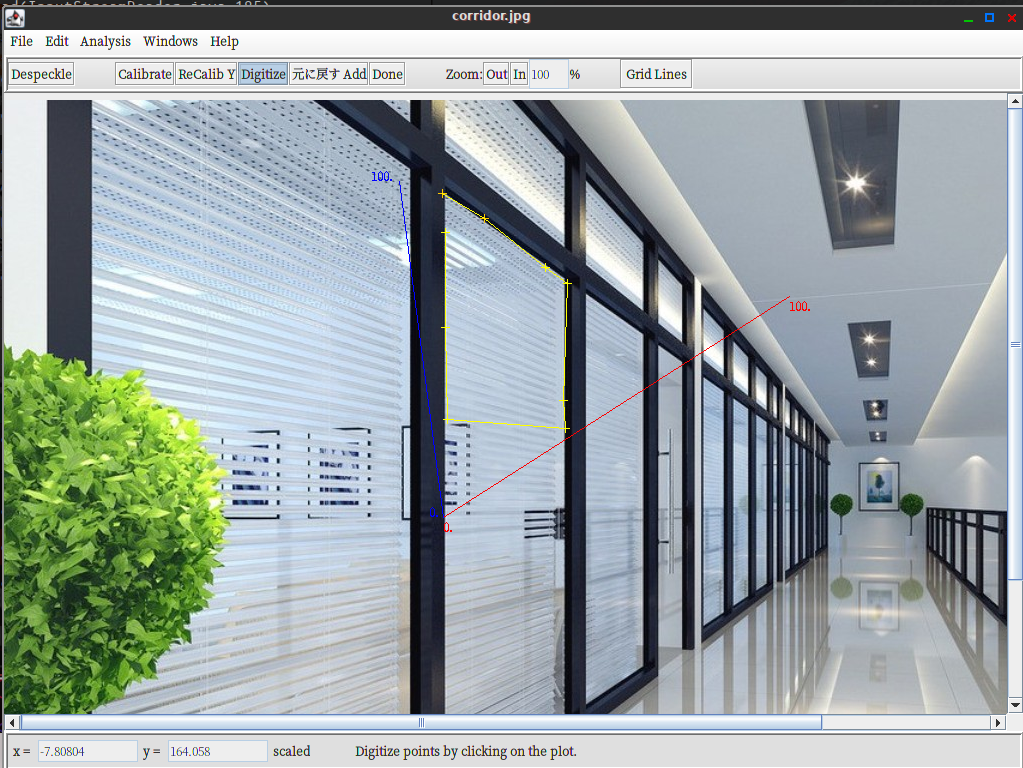

デジタイズ
デジタイズしたい点をクリックし続ける。点は，ドラッグして移動，右クリックメニューから挿入・削除ができる。
結果の保存
「Done」をクリックすると，デジタイズした座標値が表形式で表示される。この値は CSV 形式のファイルに保存でき，クリップボードへタブ区切りでコピーすることもできる。
デジタイズした曲線の長さや，多角形として閉じた領域の面積を求めるときは，「Done」をクリックする前に「Analysis」メニューで該当する項目を選んでおく。
