MeshLab でメッシュ簡略化

【概要】

MeshLab は，３次元データ（３次元点群データやメッシュデータ）について，表示，編集，データの間引き，形式変換，張り合わせ，分割，解析などが行えるソフトウェアである。このWebページでは，MeshLab を用いてメッシュ簡略化を行う手順を説明する。

【目次】

【関連する外部ページ】

前準備

次の資料を参考に MeshLab のインストールを終えておく。

前準備として，メッシュデータファイルの準備

これ以降の説明では，次の 2 つのファイル sample.obj と sample.mtl（それぞれ Wavefront OBJ 形式ファイル，Wavefront MTL 形式ファイル）を使う。次からダウンロードできる。

* Wavefront OBJ 形式ファイルは，３次元コンピュータグラフィックスのファイル形式である。頂点や面（ポリゴン）の情報が書かれている。

* Wavefront MTL 形式ファイルは，マテリアル（材質）の情報が書かれているファイルである。OBJ ファイルと同じディレクトリに置く。

MeshLab に Wavefront OBJ 形式ファイルをインポート

  1. MeshLab を起動する。

    Windows のスタートメニューから起動できる。

  2. MeshLab の画面が開くので確認する。
  3. メニューで「File」→「Import Mesh」と操作する。
  4. インポートするメッシュデータファイルを選び，「開く」をクリックする。
    ここの実行例では，前もってダウンロードした次の 2 つのファイル sample.obj と sample.mtl（それぞれ Wavefront OBJ 形式ファイル，Wavefront MTL 形式ファイル）のうち，sample.obj をインポートしている。
  5. インポートの結果を確認する。
  6. マウスのドラッグ操作で回転する。

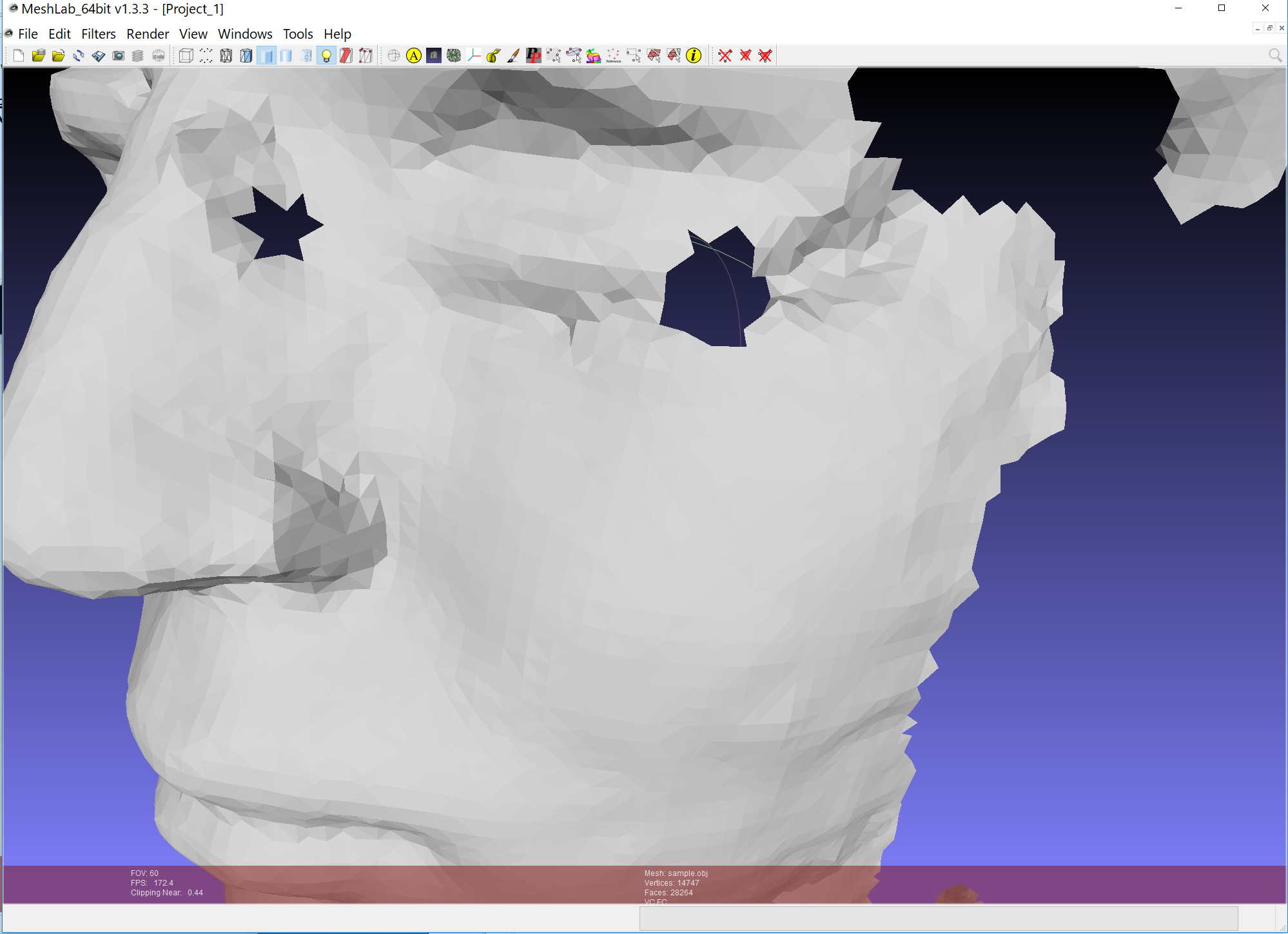

  7. マウスホイールを使ってズームインする。

    メッシュが多角形（ポリゴン）の集まりであることを確認できる。

メッシュ簡略化

メッシュ簡略化は，メッシュの面の数を減らす操作である。

  1. メニューで「Filters」→ 「Remeshing, Simplification and Reconstruction」→ 「Simplification: Quadric Edge Collapse Decimation」と操作する。
  2. 「Target number of faces」に，簡略化後の面の数を設定し，「Apply」をクリックする。

    Target number of faces は，簡略化後の面の数の目標値である。

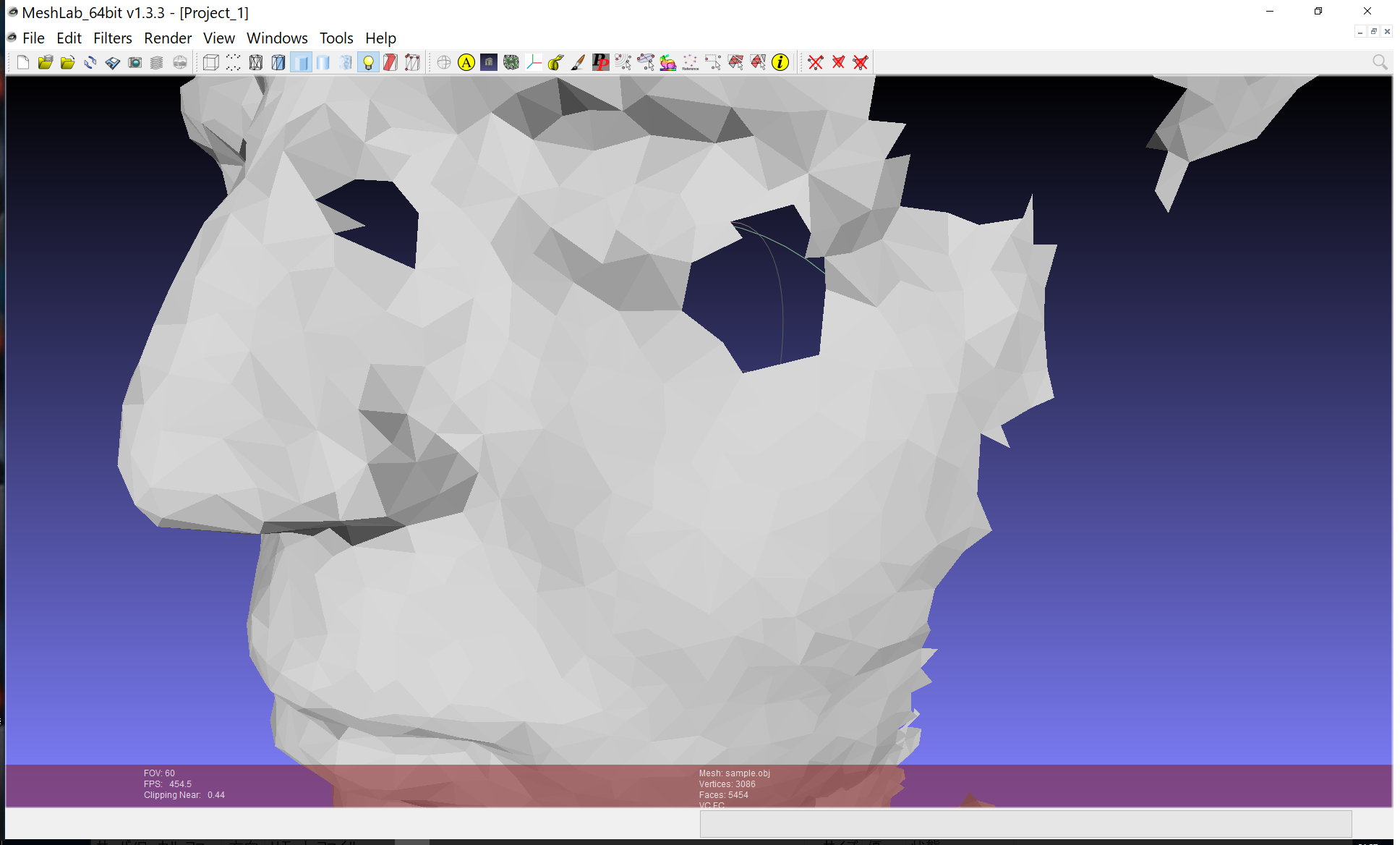

  3. 結果を確認する。
  4. 次の手順で，エクスポート（ファイルとして保存）する。
    1. メニューで「File」→ 「Export Mesh As...」と操作する。

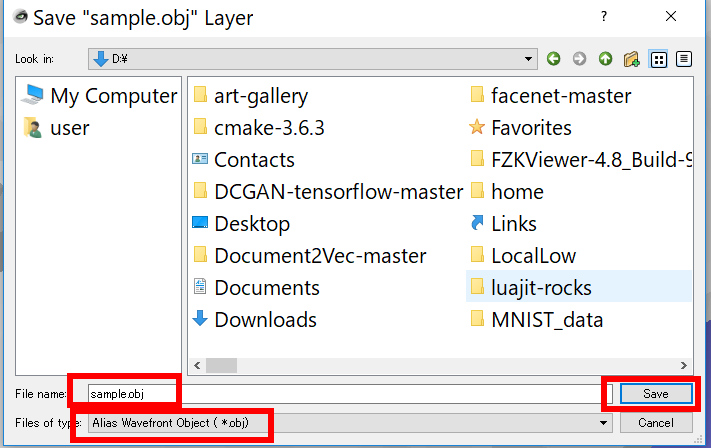

    2. 次のように設定する。
      • File name: 分かりやすいファイル名にする（英文字を使う）
      • Files of type: Alias Wavefront Object (*.obj) を選ぶ

      設定が終わったら「Save」をクリックする。

      ファイル名，ファイルを保存したディレクトリ（フォルダ）を控えておく。

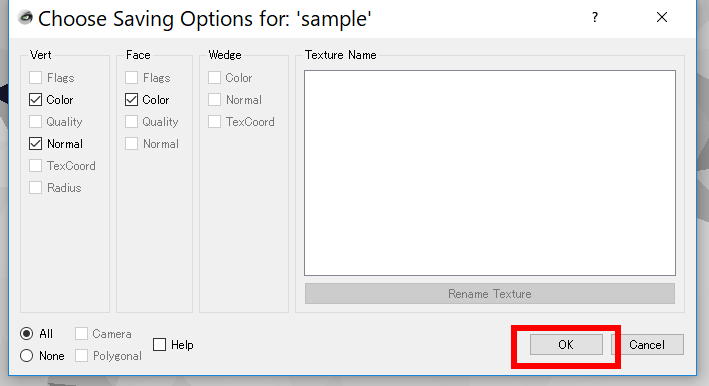

    3. 保存する属性を選ぶ画面は，既定（デフォルト）のままでよい。 「OK」をクリックする。
  5. 次の手順で，エクスポートしたファイルを Blender でインポートする。
    1. Blender を起動する。
    2. 「File」→「Import」→「Wavefront (.obj)」と操作する。
    3. MeshLab でエクスポートしたファイルを選び，「Import OBJ」をクリックする。

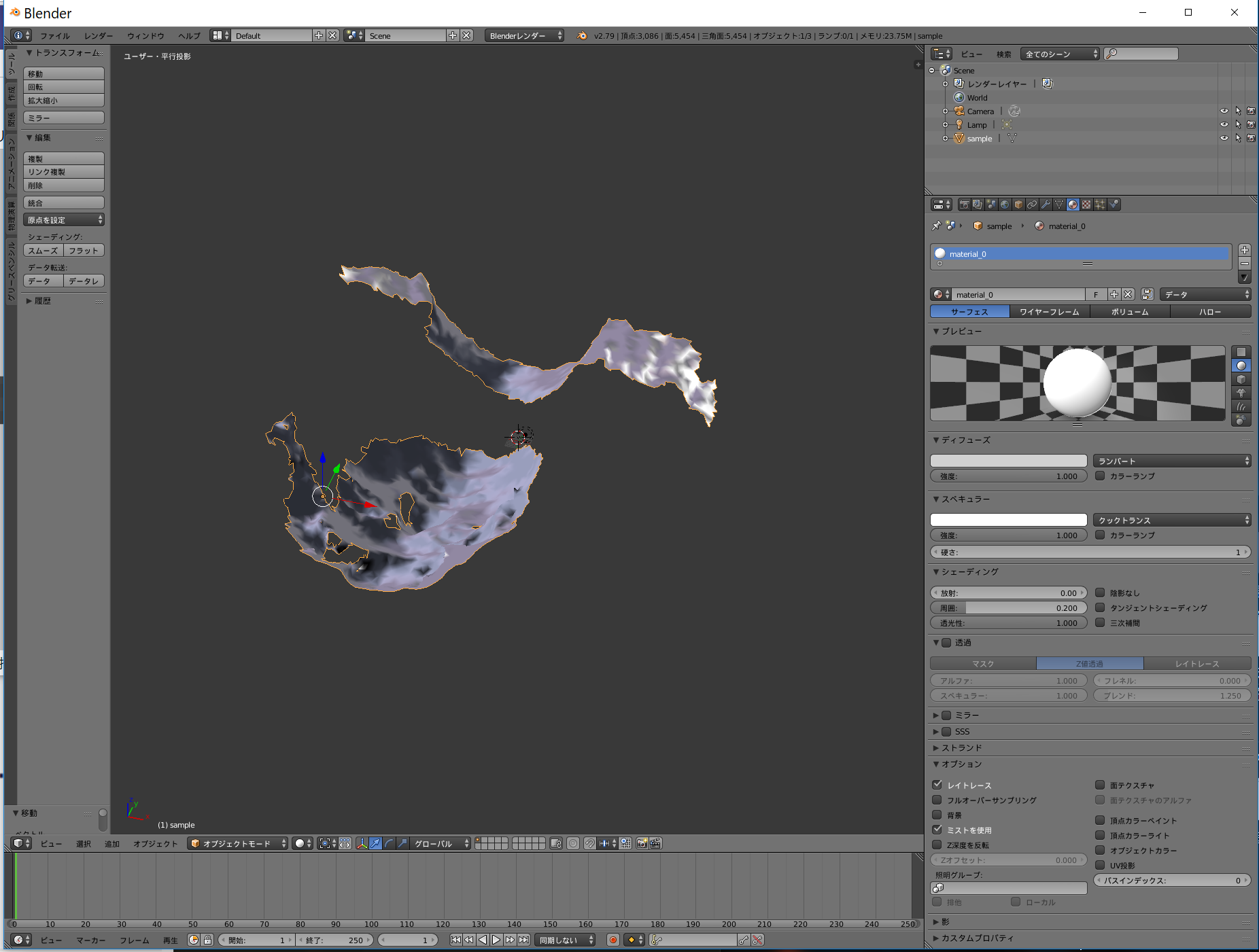

    4. 表示されるので確認する。
