Octave でのグラフ作成

前準備

必要となるソフトウェア

• Windows での octave のインストール: 別ページ で説明している．

前もって決めておく事項

• データを置くディレクトリ: このページでは，C:\octave と書く．

CSVファイルを読み込み，テーブルに格納

1. (前準備) 使用する CSV ファイルの作成

   ※ ここでは Book1.csv をダウンロードし，分かりやすいディレクトリに置く

   （参考： 「外国為替データ（時系列データ）の情報源の紹介」の Web ページ）

   以下の説明では、

   • Windowsの場合：　データファイル名： C:\R\Book1.csv
   • Linuxの場合：　データファイル名： /tmp/Book1.csv

   として説明を続ける．

2. 使用する CSV ファイルの確認

   属性名として seq, date, USD, EUR, AUD の5つが， CSV ファイルの1行目に書かれていることを確認する．


3. octave の起動

   octave


4. octave におけるパッケージの読み込み

   次のコマンドを実行．

   pkg load io



5. 「read.table」を用いて，CSV ファイルを R のデータフレームに読み込み

   ◆ Windows の場合のOctaveコマンドの例

   A = dlmread( "C:\\octave\\Book1.csv", ",/", 1, 0 );




   ◆ Linux の場合のOctaveコマンドの例

   A = dlmread( "/tmp/Book1.csv", ",/", 1, 0 );



   • A <- ・・・ 変数 A に読み込むという意味
   • C:\\octave\\Book1.csv, /tmp/Book1.csv ・・・ 読み込む CSV ファイル名．Windows では区切りには「\\」を使う．
   • seq=",/" ・・・ 列を区切る記号は「,」と「/」．CSV ファイルだから「,」．日付の部分は「01/01/2007」のようになっているから「/」も区切り記号
   • 1, 0 ・・・ 1行目から読む（0行目は読み飛ばす）．0列目から読む（列の読み飛ばしは無い）
6. 変数 A の中身の確認

   例えば，次のコマンドを実行する．これは，Aの2行目と3行目と4行目と5行目と6行目と7行目である．

   A(:,[2 3 4 5 6 7])


テーブルからのグラフ作成例

1. x, y 値を指定しての散布図の作成

   x 値を格納したベクトル，y 値を格納した行列（またはベクトル）を引数として plot() 関数を使うと，散布図が描かれます．

   この場合「A(:,1)」や「A(:,[5 6 7])」という書き方で，A から列を抜き出して，ベクトルや行列を作る．

   ■ 1本の線

   x 値を格納したベクトル，y 値を格納したベクトル

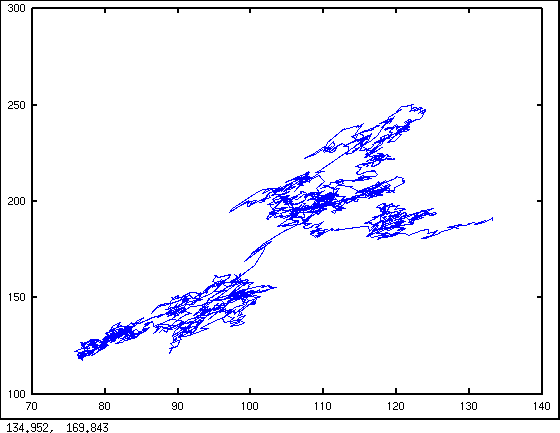

   plot( A(:,5), A(:,6) )
   close




■ 複数の線

x 値を格納したベクトル，y 値を格納した魚憂うt

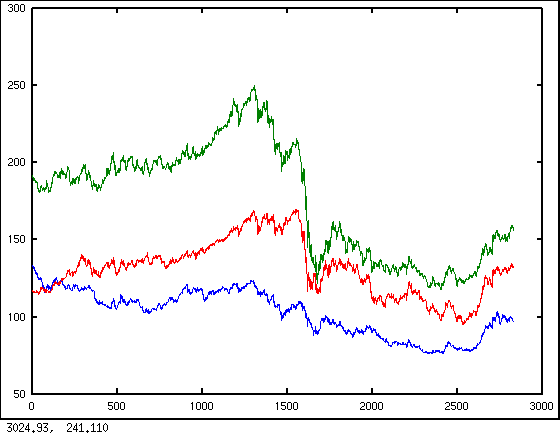

plot( A(:,1), A(:,[5 6 7]) )
close

「plot( A(:,1), A(:,5), A(:,1), A(:,6), A(:,1), A(:,7) ) 」のように，X 値と Y値のベクトルを交互に並べたときと同じ結果になる．

重ね書きの例

「hold on」を実行すると，plot コマンドをいくつか続いて実行したとき，前のグラフが消えないようになる．

平滑化の例

• 平均: 例えば，「filtfilt([1 1 1 1 1]/5, 1, x)」は，周辺 5 点の平均.
• Savitsky-Golay 平滑化 (smoothing) フィルタ: 「sgoleyfilt(x)」 は，Savitsky-Golay 平滑化 (smoothing) フィルタ． sgolayfilt(x, p, n, m, ts) で，p は次数 (polynominal order), n は多項式の項数，
• Spencer's 15 point moving average: spencer

x = [zeros(1,20), ones(1,10), zeros(1,20)]
pkg load signal
plot([1:50], x, [1:50], filtfilt([1 1 1 1 1]/5, 1, x))

x = [zeros(1,20), ones(1,10), zeros(1,20)]
pkg load signal
plot([1:50], x, [1:50], sgoleyfilt(x), [1:50], filtfilt([1 1 1 1 1]/5, 1, x))

x = [zeros(1,20), ones(1,10), zeros(1,20)]
pkg load signal
plot([1:50], x, [1:50], spencer(x), [1:50], filtfilt([1 1 1 1 1]/5, 1, x))

pkg load signal
plot(A(:,1), A(:,5), A(:,1), filtfilt(ones(1,20)/20, 1, A(:,5)))

タイトル，ラベル，範囲指定，格子

次の関数を使う

• title : グラフのタイトル
• xlabel : グラフの x 軸のラベル
• ylabel : グラフの y 軸のラベル
• zlabel : グラフの z 軸のラベル
• axis : グラフの範囲の指定
• grid : グラフに格子 (grid) を表示
• legend : グラフのラベル

凡例

• x 座標
• y 座標
• 凡例として表示する文字列ベクトル
• オプション

plot( X[,c("seq")], X[,c("USD")] )
lines(lowess( X[,c("seq")], X[,c("USD")] ), col = "red")
lines(lowess( X[,c("seq")], X[,c("USD")], f=0.2 ), col = "green")
legend( 5, 105, c( "f = 2/3", "f = 0.2" ), lty = 1, col = c("red", "green") )

テキストを書くこともできる．

text(locator(1), labels = "ほげほげ")

ファイルへの保存
