Octave での画像ファイルの入出力

Octave での画像ファイルの入出力を行う．

画像ファイルの読み込みと表示
画像ファイルの書き出し
画像ファイルの情報取得
幅，高さ，画像の種類（カラーかグレーレベルか黒白か）などの情報を取得します

* Octave バージョン 3.2.4 では，file_in_path.m の修正が必要になる場合があります．

前準備

Octave のインストール

Windows での Octave のインストールは，別ページ »で説明
Ubuntu での Octave のインストールは，別ページ »で説明

必見 Web ページ: http://www.csse.uwa.edu.au/~pk/Research/MatlabFns/

必見 Web ページ: http://www.eecs.berkeley.edu/Research/Projects/CS/vision/bsds/

画像ファイルの読み込みと表示

カラー画像ファイルの読み込みと表示の例

ここではカラー画像ファイルの読み込みと表示を説明する．

画像ファイルの読み込み: imread 関数
ファイル名の例
- Windows の場合： r:/lena_std.jpg
- Linux の場合： /tmp/lena_std.jpg
画像ファイルの表示: image 関数
画像ファイルの表示（カラーマップを使用）: imshow 関数

* ここでは JPEG ファイルを使っていますが，たいていの種類の画像ファイルを扱うことができる．

* Octave バージョン 3.2.4 で「warning: isstr is obsolete and will be removed from a future version of Octave, please use ischar instead」というエラーメッセージが出て，結局 plot での描画がうまくできないことがあります．

謝辞：http://www.tatsuromatsuoka.com/octave/jpn/OctaveWinMemo.html で公開されたいた「Octave for windows メモ」を参考にしました．ありがとうございます．プロットの前に，次の操作を行うことで，このエラーを回避できる場合があります．


pkg unload oct2mat

* Octave 3.2.4, Ubuntu の実行例

[rgb, immap, alpha] = imread("/tmp/lena_std.jpg");
map = gray(256);
colormap(map);
imshow(rgb);

rgb: 画像データ
- カラー画像 (color) の場合: M x N x 3 の配列
- グレーレベル画像 (grey-level) の場合: M x N の配列
- 黒白画像 (black-and-white) の場合: M x N の配列
map: カラーマップ
カラー画像の場合には，たいていは，カラーマップは空である
alpha: アルファ

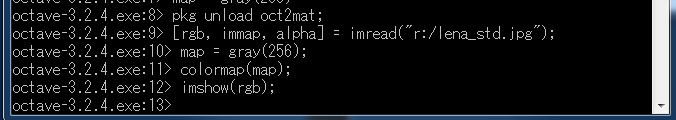

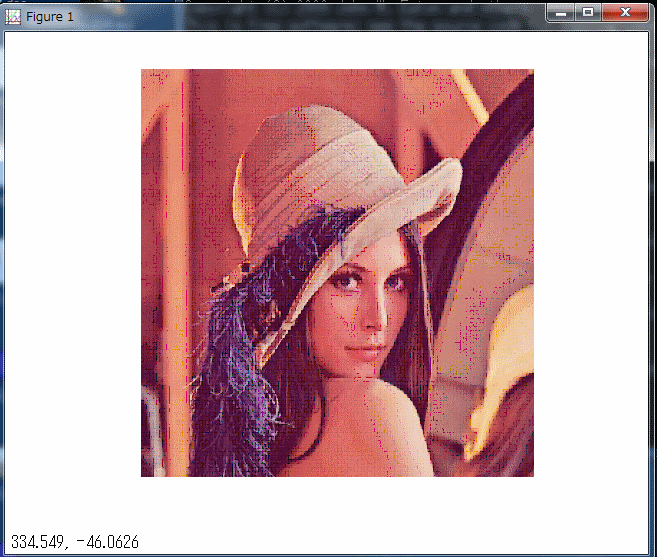

* Octave バージョン 3.2.4, Windows の実行例

Windows では、ファイル名の指定が違うだけ（ドライブ名を付ける）．

[rgb, immap, alpha] = imread("r:/lena_std.jpg");
map = gray(256);
colormap(map);
imshow(rgb);

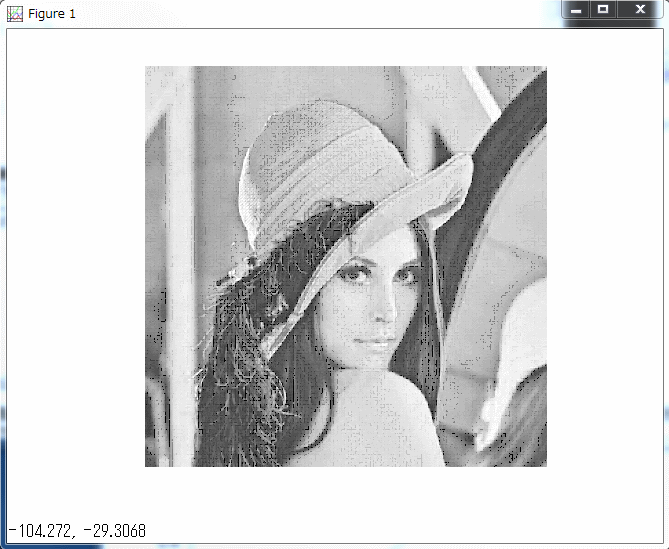

カラー画像ファイルの R プレーンの表示の例

1 が RED, 2 が GREEN, 3 が BLUE

* Octave 3.2.4, Ubuntu の実行例

[rgb, immap, alpha] = imread("/tmp/lena_std.jpg");
map = gray(256);
colormap(map);
imshow(rgb(:,:,1));

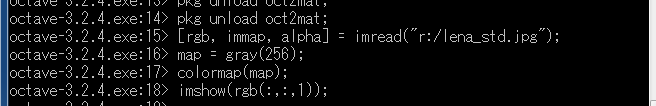

* Octave 3.2.4, Windows の実行例

Windows では、ファイル名の指定が違うだけ（ドライブ名を付ける）．

[rgb, immap, alpha] = imread("r:/lena_std.jpg");
map = gray(256);
colormap(map);
imshow(rgb(:,:,1));

画像ファイルの書き出し

画像ファイルの書き出し: imwrite 関数

* ここでは JPEG ファイルと PNG ファイルを使っていますが，たいていの種類の画像ファイルを扱うことができる．

* 画像ファイルの確認には，ImageMagick の display コマンドが便利です．

カラー画像ファイルの書き出しの例

* Octave 3.2.4, Ubuntu の実行例

[rgb, immap, alpha] = imread("/tmp/lena_std.jpg");
imwrite(rgb, "/tmp/hoge.png");

* Octave バージョン 3.2.4, Windows の実行例

Windows では、ファイル名の指定が違うだけ（ドライブ名を付ける）．

[rgb, immap, alpha] = imread("r:/lena_std.jpg");
imwrite(rgb, "r:/hoge.png");

* Octave 3.0.5, Linux の実行例

Octave のバージョンが古い場合，imwrite の引数の並びが変わります．先にファイル名，あとに，フレームデータの並び

rgb = imread("/tmp/lena_std.jpg");
imwrite("/tmp/hoge.png", rgb():,:,1), rgb():,:,2), rgb():,:,3));

画像ファイルの情報取得 (Octave 3.1.51 以上のみ)

画像ファイルの情報取得には，imfinfo 関数を使う．ここでは，画像ファイル名 r:/lena_std.jpg（Windows の場合は） を指定します．

* ここでは JPEG ファイルを使っていますが，たいていの種類の画像ファイルを扱うことができる．

* プロンプトを変えたいときは「PS1('> ')」のようなコマンドを実行してください．

画像ファイルの情報取得の例

* Ubuntu での実行例


info = imfinfo("/tmp/lena_std.jpg")
info.Width
info.Height

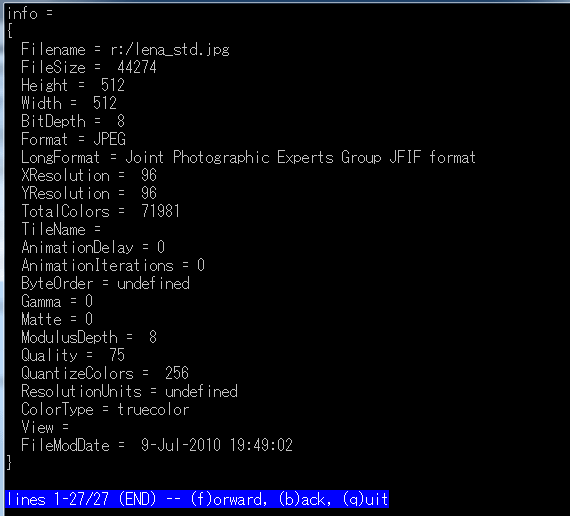

* Windows での実行例


info = imfinfo("r:/lena_std.jpg")
info.Width
info.Height
