VTK のインストール（FreeBSD の場合）

前準備

システムの更新

「FreeBSD システムの更新，ポーツコレクションの維持更新」 のページを参考に，次のことを行っておく．

• FreeBSD のセキュリティパッチの適用（freebsd-update fetch install）
• パッケージの更新（pkg update，pkg upgrade）
• ポーツからインストールする場合は，ポーツツリーの取得・更新（git を用いる．git clone https://git.FreeBSD.org/ports.git /usr/ports，更新は git -C /usr/ports pull）

VTK のインストール手順

パッケージによるインストール

FreeBSD の VTK は math/vtk9 という単一のポーツ／パッケージにまとめられている． かつて存在した vtk-data, vtk-examples, vtk-headers, vtk-java といった分割されたポーツは，現在は存在しない． パッケージでインストールする場合は，root 権限で次を実行する．

pkg install vtk9

このパッケージには，共有ライブラリ，ヘッダファイル，CMake の設定ファイル， 既定で Python バインディングと Qt 5 サポートが含まれる．

ポーツによるインストール

ビルドオプション（Python バインディング，Qt 5，Java，Tcl/Tk，OpenMPI，EXAMPLES など）を選ぶ場合は， ポーツを用いる．root 権限で次を実行する． make config でオプションを選択し，make install clean でビルドとインストールを行う．

cd /usr/ports/math/vtk9
make config
make install clean

ビルドには devel/cmake が必要であるが，これはポーツの依存関係として自動的にインストールされる． cmake を個別にインストールする場合は次を実行する．

pkg install cmake

サンプルプログラムのソースとデータの入手

VTK 9 では，サンプルプログラムのソースコードとテスト用データは VTK 本体のパッケージに含まれない． VTK のダウンロードページ から， ソースコードのアーカイブ（VTK-9.6.2.tar.gz）と， データファイルのアーカイブ（VTKDataFiles-9.6.2.tar.gz）を取得して展開する．

cd /tmp
fetch https://vtk.org/files/release/9.6/VTK-9.6.2.tar.gz
fetch https://vtk.org/files/release/9.6/VTKDataFiles-9.6.2.tar.gz
tar xzf VTK-9.6.2.tar.gz
tar xzf VTKDataFiles-9.6.2.tar.gz

データの展開先のディレクトリ構成はバージョンによって異なる． これから使用する headsq のデータの場所は，次のコマンドで確認する．

find /tmp -type d -name headsq

* 環境変数 VTK_DATA_ROOT は VTK 5 系までで使われていたものである． VTK 9 では使用せず，データのパスはプログラムのコマンドライン引数で与える．

VTK サンプルプログラムのテスト実行

多数のサンプルプログラムのうち Medical をビルドし，実行する． ビルドには cmake を使用する． -DCMAKE_PREFIX_PATH=/usr/local により， パッケージでインストールした VTK の CMake 設定ファイルが検出される．

cd /tmp/VTK-9.6.2/Examples/Medical/Cxx
cmake -S . -B build -DCMAKE_PREFIX_PATH=/usr/local
cmake --build build

VTK が検出されない場合は，CMake 設定ファイルのあるディレクトリを次のコマンドで調べ， -DVTK_DIR=（調べたディレクトリ）を cmake に指定する．

pkg info -l vtk9 | grep vtk-config.cmake

ビルドされた実行ファイルは build/bin の下に置かれる． 先ほど確認した headsq ディレクトリの下の quarter を引数に与えて実行する．

./build/bin/Medical1 /tmp/VTKDataFiles-9.6.2/Data/headsq/quarter

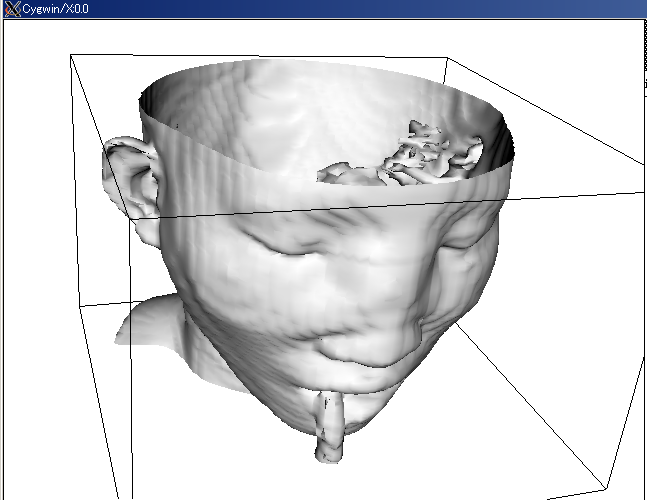

Medical1 は，連番の画像 quarter.1〜quarter.93（1枚が 64x64 画素，16ビット，リトルエンディアンの raw データ）を読み込み， 画素値 500 の等値面（皮膚の表面に相当する）を生成して表示する． データの範囲を示す枠線も同時に表示される．

* マウスを使って，回転や拡大縮小ができる．

* ソースファイル Medical1.cxx の 「skinExtractor->SetValue(0, 500);」を「skinExtractor->SetValue(0, 1200);」と書き換え， 再度 cmake --build build でビルドすると， 画素値 1200 の等値面（骨に相当する）が表示される．

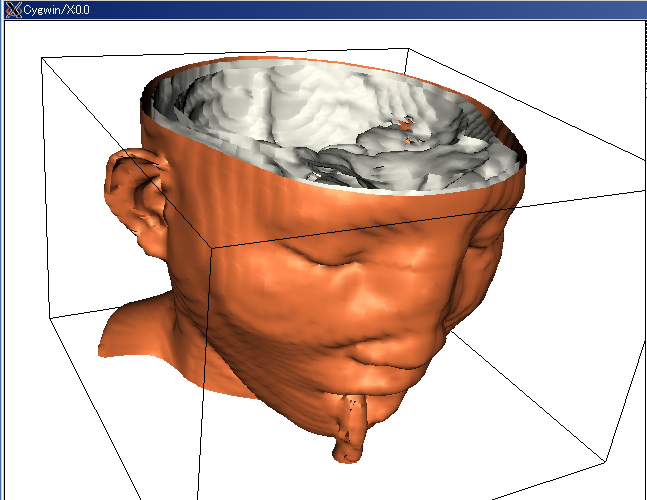

今度は Medical2 を実行する． Medical2 は，同じデータから皮膚と骨の等値面を生成し，半透明表示と断面画像を組み合わせて表示する．

./build/bin/Medical2 /tmp/VTKDataFiles-9.6.2/Data/headsq/quarter
