Raspberry Pi でカメラをつなぎ顔検出

【目次】

前準備
Python 仮想環境の作成
Picamera2 を使って Raspberry Pi でカメラを動かす
dlib を使って顔検出してみる

【サイト内の Raspberry Pi OS 関連ページ】

小型コンピュータ Raspberry Pi について: 別ページ »にまとめ

【関連する外部ページ】

Raspberry Pi カメラの公式ドキュメント: https://www.raspberrypi.com/documentation/computers/camera_software.html

前準備

Raspberry Pi OS のシステム更新

Raspberry Pi OS のシステム更新を行っておく。

次のコマンドを実行。

# パッケージリストの情報を更新
sudo apt update
sudo apt -yV upgrade
sudo apt -yV full-upgrade
sudo apt -yV autoremove
sudo apt autoclean

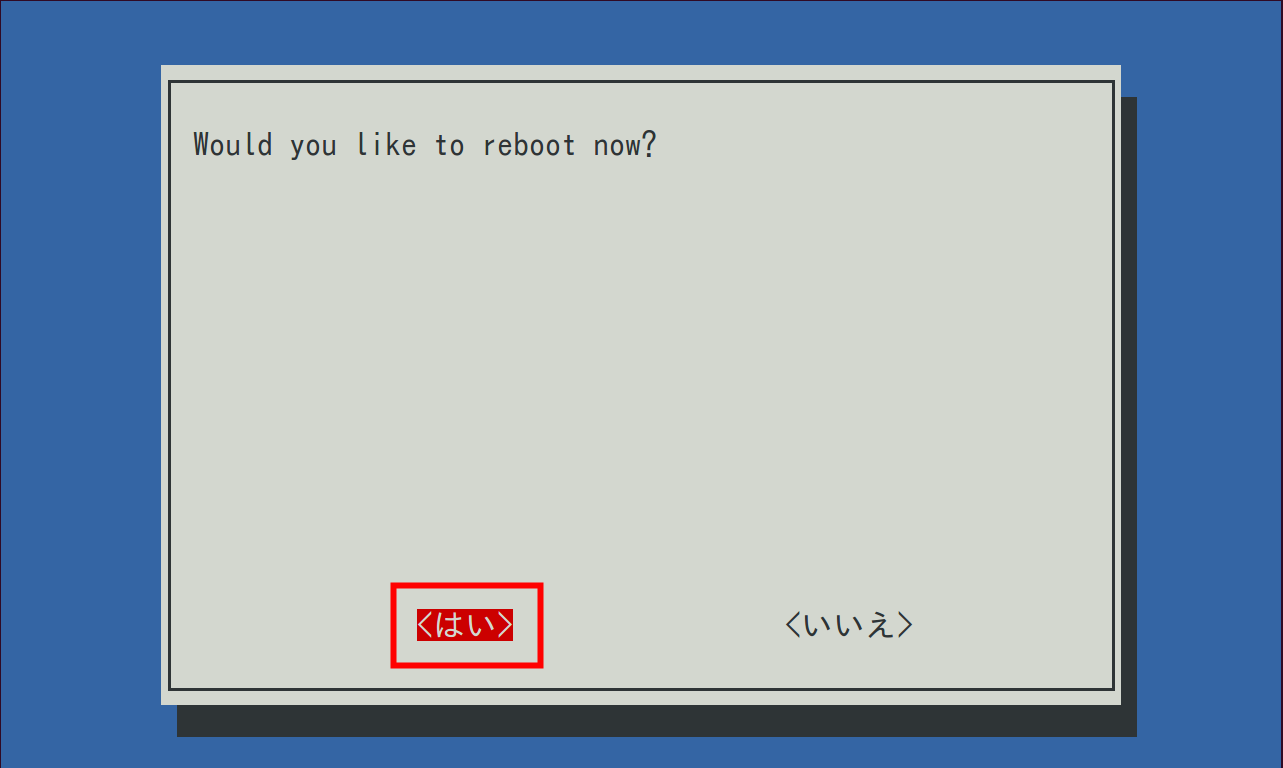

sudo shutdown -r now

カメラの接続

Raspberry Pi の電源を切った状態で、カメラモジュールのフラットケーブルを CSI コネクタに接続する
ケーブルの金属端子の向きに注意する
Raspberry Pi を起動する

Raspberry Pi OS Bullseye 以降のカメラは libcamera ベースのソフトウェアスタックで動作し、接続したカメラは自動的に認識される。raspi-config でカメラを有効にする操作は不要である。

カメラが認識されていることを、次のコマンドで確認する。

rpicam-hello --list-cameras

コマンドで静止画を撮影して、カメラの動作を確認する。

rpicam-still -o test.jpg

Python 仮想環境の作成

Raspberry Pi OS では、システムの Python 環境が externally-managed-environment として保護されており、「sudo pip install」による導入は行えない。 Python パッケージは venv による仮想環境に導入する。

カメラを扱う Picamera2 は apt でシステムに導入されるため、仮想環境の作成時に --system-site-packages を指定して、システムのパッケージを参照できるようにする。

python3 -m venv --system-site-packages $HOME/py-cam
source $HOME/py-cam/bin/activate
python -m pip install -U pip setuptools wheel

仮想環境から抜けるときは「deactivate」を実行する。仮想環境を使うときは、端末を開くたびに「source $HOME/py-cam/bin/activate」を実行する。

Picamera2 を使って Raspberry Pi でカメラを動かす

Python からカメラを扱うライブラリは Picamera2 である。以前使われていた picamera（バージョン 1 系）は、libcamera ベースの現在の Raspberry Pi OS では動作しない。

Picamera2 のインストール
Raspberry Pi OS（デスクトップ版）には Picamera2 が標準で入っている。入っていない場合は、次のコマンドを実行する。
```
sudo apt install -y python3-picamera2
```

インストールの確認

端末で、次のコマンドを実行

source $HOME/py-cam/bin/activate
python -c "from picamera2 import Picamera2; print(Picamera2.global_camera_info())"

カメラの動作確認
Python で、次の Python プログラムを実行してみる
* 画像ファイルは jpg でも png でも保存できる。ここでは「1.jpg」としている。
```
from picamera2 import Picamera2
picam2 = Picamera2()
picam2.start_and_capture_file("1.jpg")
picam2.close()
exit()
```

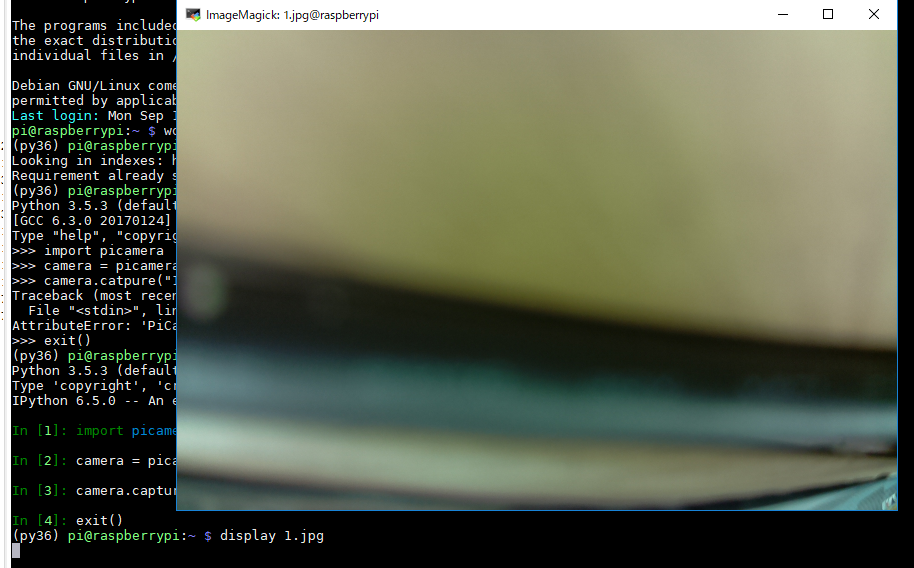

ImageMagick を使って画像表示してみる
* インストールは「sudo apt install -y imagemagick」
```
display 1.jpg
```

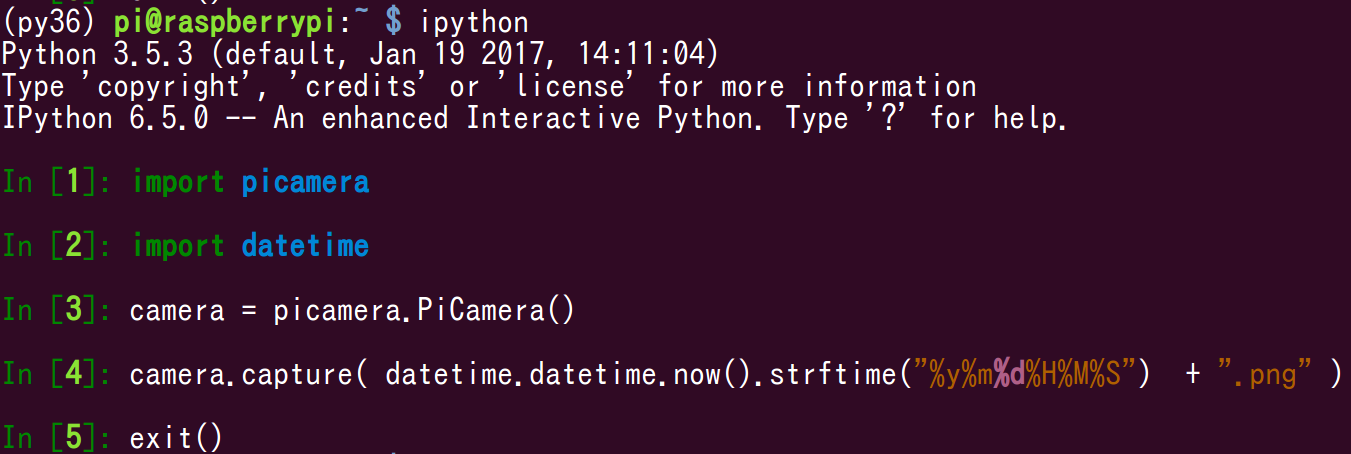

画像ファイル名に、日時を含める

Python で、次の Python プログラムを実行してみる

from picamera2 import Picamera2
import datetime
picam2 = Picamera2()
picam2.start_and_capture_file(datetime.datetime.now().strftime("%y%m%d%H%M%S") + ".jpg")
picam2.close()
exit()

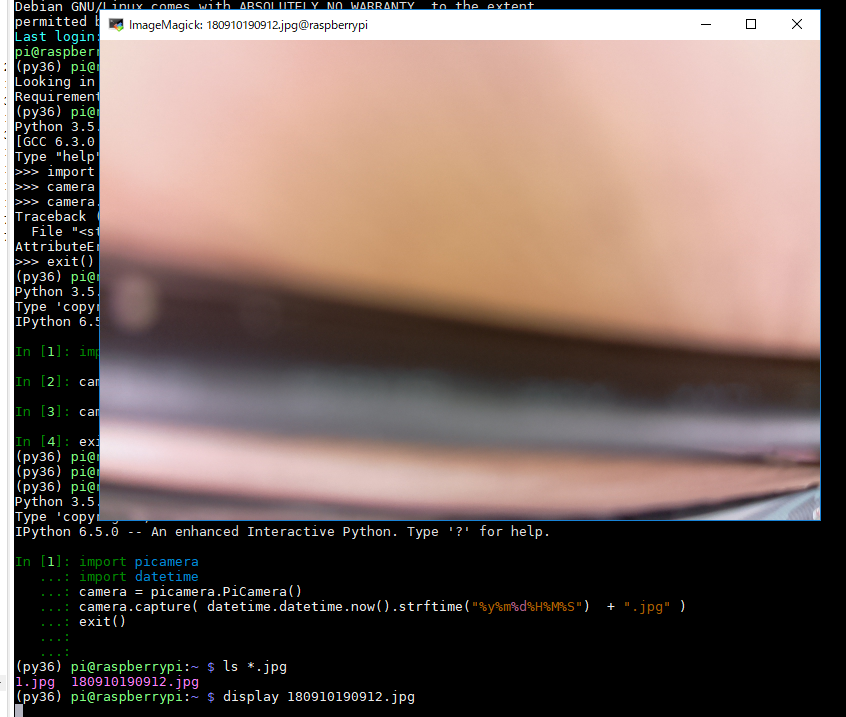

ImageMagick を使って画像表示してみる

dlib を使って顔検出してみる

ビルドに必要なパッケージのインストール
dlib は C++ で書かれており、Raspberry Pi では CMake によるビルドを伴う。
```
sudo apt install -y build-essential cmake pkg-config python3-dev libopenblas-dev libx11-dev
```
dlib のインストール
端末で、次のコマンドを実行
* ビルドには数十分かかる。メモリの少ない機種ではビルドが失敗することがある。その場合はスワップ領域を拡大する（/etc/dphys-swapfile の CONF_SWAPSIZE を増やし、「sudo systemctl restart dphys-swapfile」を実行）
```
source $HOME/py-cam/bin/activate
pip install dlib
```

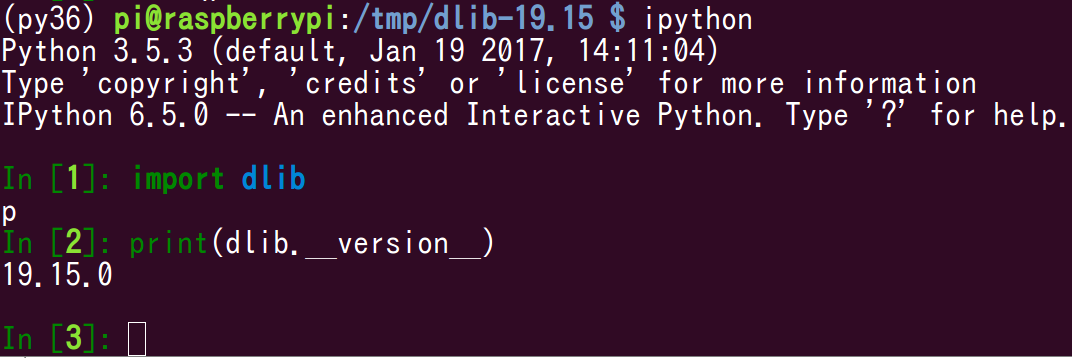

インストールの確認

source $HOME/py-cam/bin/activate
python -c "import dlib; print(dlib.__version__)"

顔検出の実行

撮影した画像「1.jpg」に対して、dlib の get_frontal_face_detector による顔検出を行う。次の Python プログラムを face_detect.py の名前で保存し、実行する。

import dlib

img = dlib.load_rgb_image("1.jpg")
detector = dlib.get_frontal_face_detector()
dets = detector(img, 1)
print("顔の数:", len(dets))
for i, d in enumerate(dets):
    print(i, d.left(), d.top(), d.right(), d.bottom())

win = dlib.image_window()
win.set_image(img)
win.add_overlay(dets)
dlib.hit_enter_to_continue()

source $HOME/py-cam/bin/activate
python face_detect.py

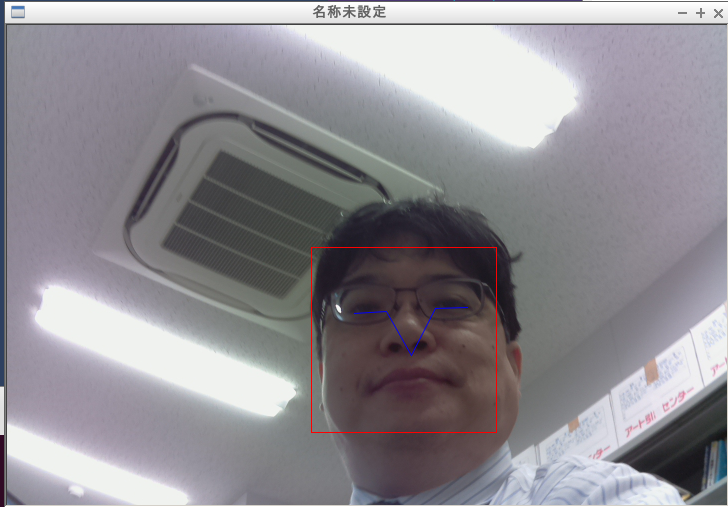

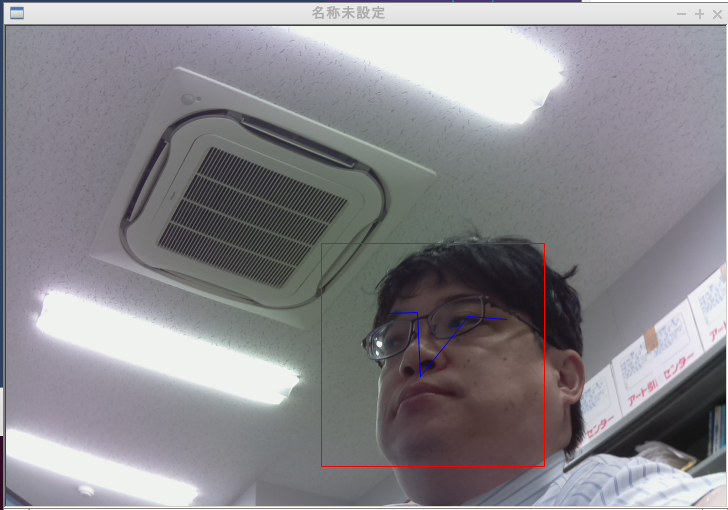

顔の特徴点（ランドマーク）の検出

学習済みモデルのファイルをダウンロードし、展開（解凍）する。

wget http://dlib.net/files/shape_predictor_5_face_landmarks.dat.bz2
bzip2 -d shape_predictor_5_face_landmarks.dat.bz2

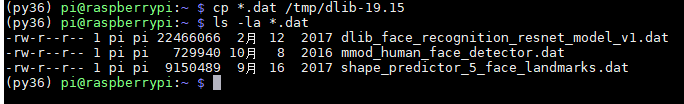

ls -la *.dat

次の Python プログラムを face_landmark.py の名前で保存し、実行する。

import dlib

img = dlib.load_rgb_image("1.jpg")
detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor("shape_predictor_5_face_landmarks.dat")
dets = detector(img, 1)

win = dlib.image_window()
win.set_image(img)
for d in dets:
    shape = predictor(img, d)
    win.add_overlay(shape)
dlib.hit_enter_to_continue()

source $HOME/py-cam/bin/activate
python face_landmark.py
