BlenderでのWavefront OBJ形式、STL形式ファイルのインポート、エクスポート

前準備

Blenderは，3次元コンピュータグラフィックス・アニメーションソフトウェアである．3次元モデルの編集，レンダリング，光源やカメラ等の設定による3次元コンピュータグラフィックス・アニメーション作成機能がある．

• WindowsでのBlenderのインストール：別ページで説明
• UbuntuでのBlenderのインストール：別ページで説明

メニューの日本語化を行っておくと使いやすい．「編集（Edit）→プリファレンス（Preferences）→インターフェイス（Interface）→翻訳（Translation）」で設定できる．

Wavefront OBJ形式とSTL形式の概要

• Wavefront OBJ形式（.obj）
  • 形状データに加え、テクスチャ、マテリアル、頂点カラーなどの情報を保存可能である。
  • 多くの3Dソフトウェアでサポートされており、データ交換に適した汎用的なフォーマットである。
• STL形式（.stl）
  • モデルの形状を三角形ポリゴンの集合として表現するデータのみを保存する。
  • 主に3Dプリンタでの出力やラピッドプロトタイピングで用いられるシンプルなフォーマットである。

用途に応じて適切なフォーマットを選択することが重要である。

Blenderでの3Dモデルファイルのエクスポート手順

エクスポート時の主な設定項目

エクスポート時には、以下の設定が重要となる。

スケールと座標系

• スケール: 出力するモデルのサイズを調整する。特に3Dプリントなど、実寸での利用が前提となる場合に重要である。
• 座標系（上向き/前方）: モデルの向きを定義する軸（X、Y、Z）を指定する。他のソフトウェアや環境との互換性を保つために確認が必要である。

テクスチャと材質の設定（OBJ形式のみ）

• 材質定義ファイル（MTL）: マテリアル情報を別ファイル（.mtl）として同時に出力するかどうかを設定する。
• UV座標: モデル表面にテクスチャを正しく貼り付けるためのUVマッピング情報を保存するかどうかを設定する。

エクスポート範囲

• 選択物のみ: 現在選択しているオブジェクトのみを書き出す。
• シーン全体: シーン内のすべての可視オブジェクトを書き出す。

準備: エクスポートするオブジェクトの選択

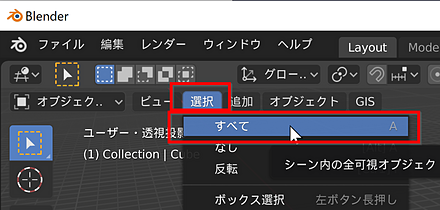

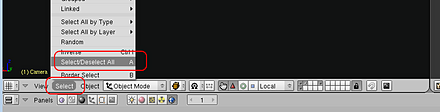

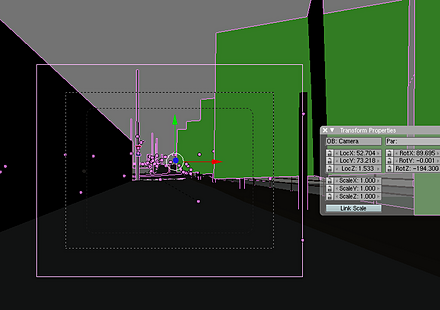

エクスポートしたいオブジェクトを選択状態にする。シーン内のすべてのオブジェクトをエクスポートする場合は、「A」キーを押すか、メニューから「選択（Select）」>「すべて（All）」を選び、全選択する。

Wavefront OBJ形式（.obj）でのエクスポート

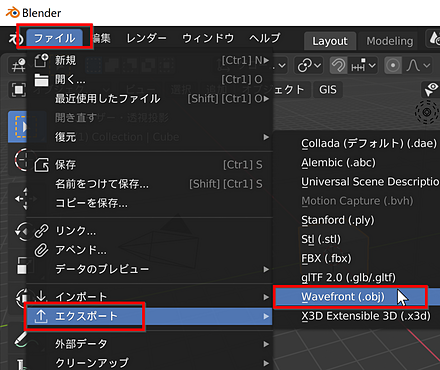

1. メニューから「ファイル（File）」>「エクスポート（Export）」>「Wavefront（.obj）」を選択する。

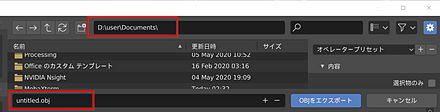

2. 表示される画面で、3Dモデルの保存先ディレクトリとファイル名を指定する。



3. 必要に応じて、画面右側のエクスポート設定（スケール、座標系、マテリアル出力など）を調整する。

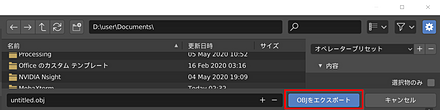

4. 「OBJをエクスポート（Export OBJ）」ボタンをクリックして保存する。



STL形式（.stl）でのエクスポート

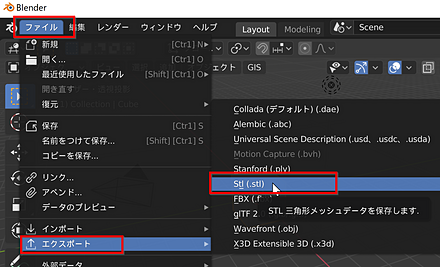

1. メニューから「ファイル（File）」>「エクスポート（Export）」>「STL（.stl）」を選択する。

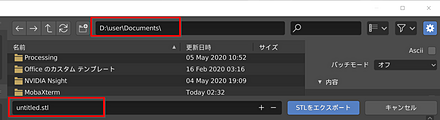

2. 表示される画面で、3Dモデルの保存先ディレクトリとファイル名を指定する。



3. 必要に応じて、画面右側のエクスポート設定（スケール、座標系など）を調整する。

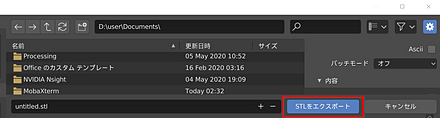

4. 「STLをエクスポート（Export STL）」ボタンをクリックして保存する。



Blenderでの3Dモデルファイルのインポート手順

インポート時の主な設定項目

インポート時には、スケールと座標系の設定が重要となる。エクスポート元のソフトウェアと座標系が異なる場合は、適切な軸設定を行うことでモデルの向きを調整できる。

Wavefront OBJ形式（.obj）のインポート

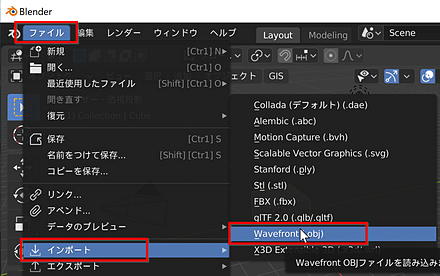

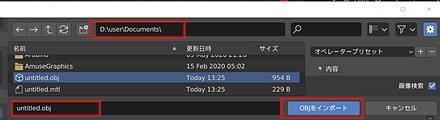

1. メニューから「ファイル（File）」>「インポート（Import）」>「Wavefront（.obj）」を選択する。



2. 読み込みたいOBJファイルを選択する。



3. 必要に応じて、画面右側のインポート設定を調整する。
4. 「OBJをインポート（Import OBJ）」ボタンをクリックして読み込みを実行する。

STL形式（.stl）のインポート

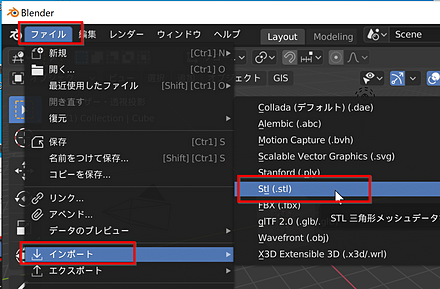

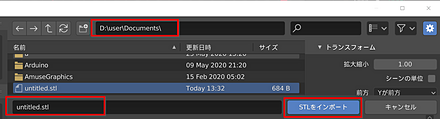

1. メニューから「ファイル（File）」>「インポート（Import）」>「STL（.stl）」を選択する。



2. 読み込みたいSTLファイルを選択する。



3. 必要に応じて、画面右側のインポート設定を調整する。
4. 「STLをインポート（Import STL）」ボタンをクリックして読み込みを実行する。
