Blender の画面構成と基本操作（Blender 2.9 系列で説明）

前準備

Blender のインストール

前準備として，Blender のインストールが終わっていること．

• Windows での Blender のインストール: 別ページで説明している．
• Ubuntu での Blender のインストール: 別ページで説明している．

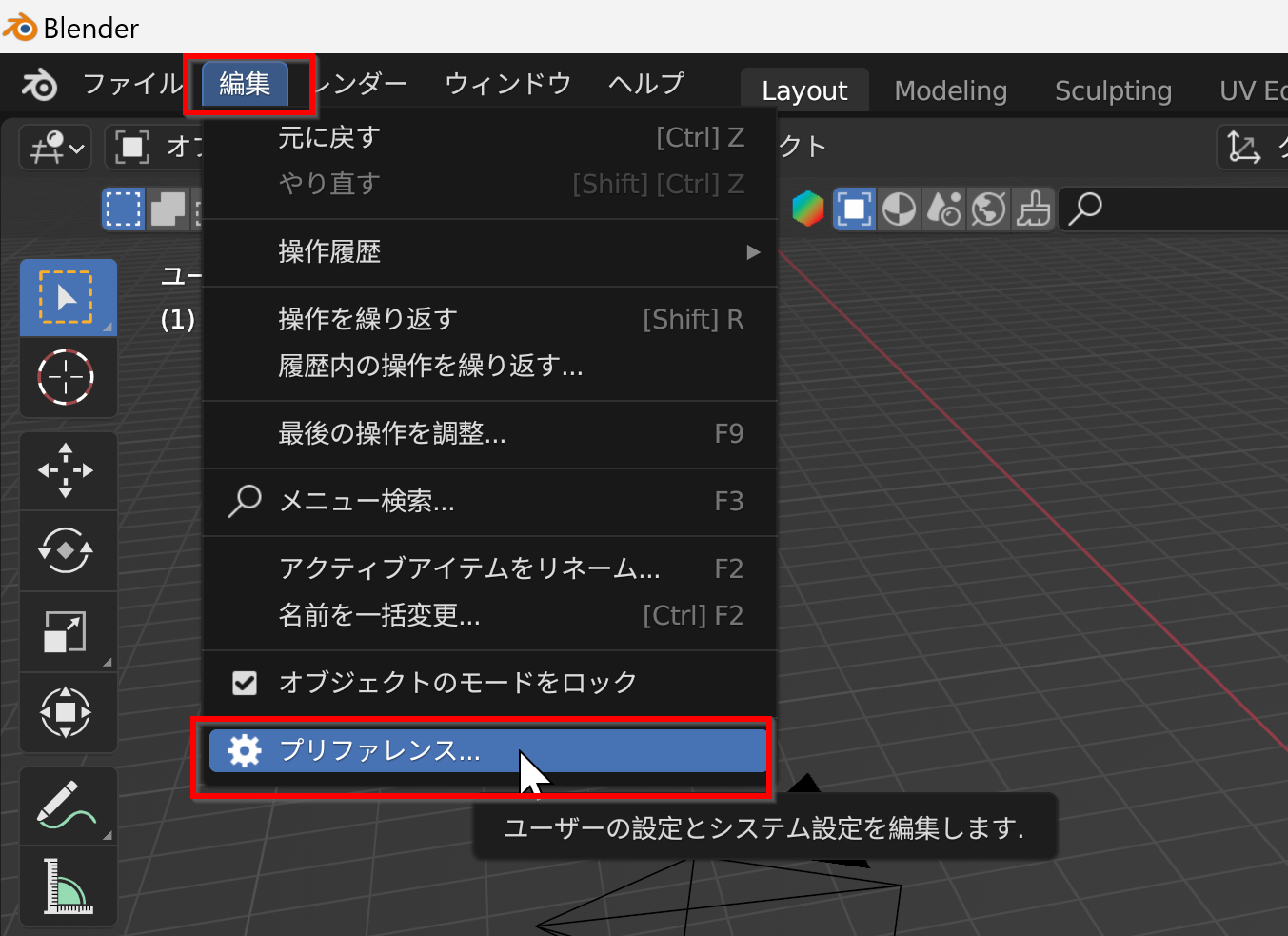

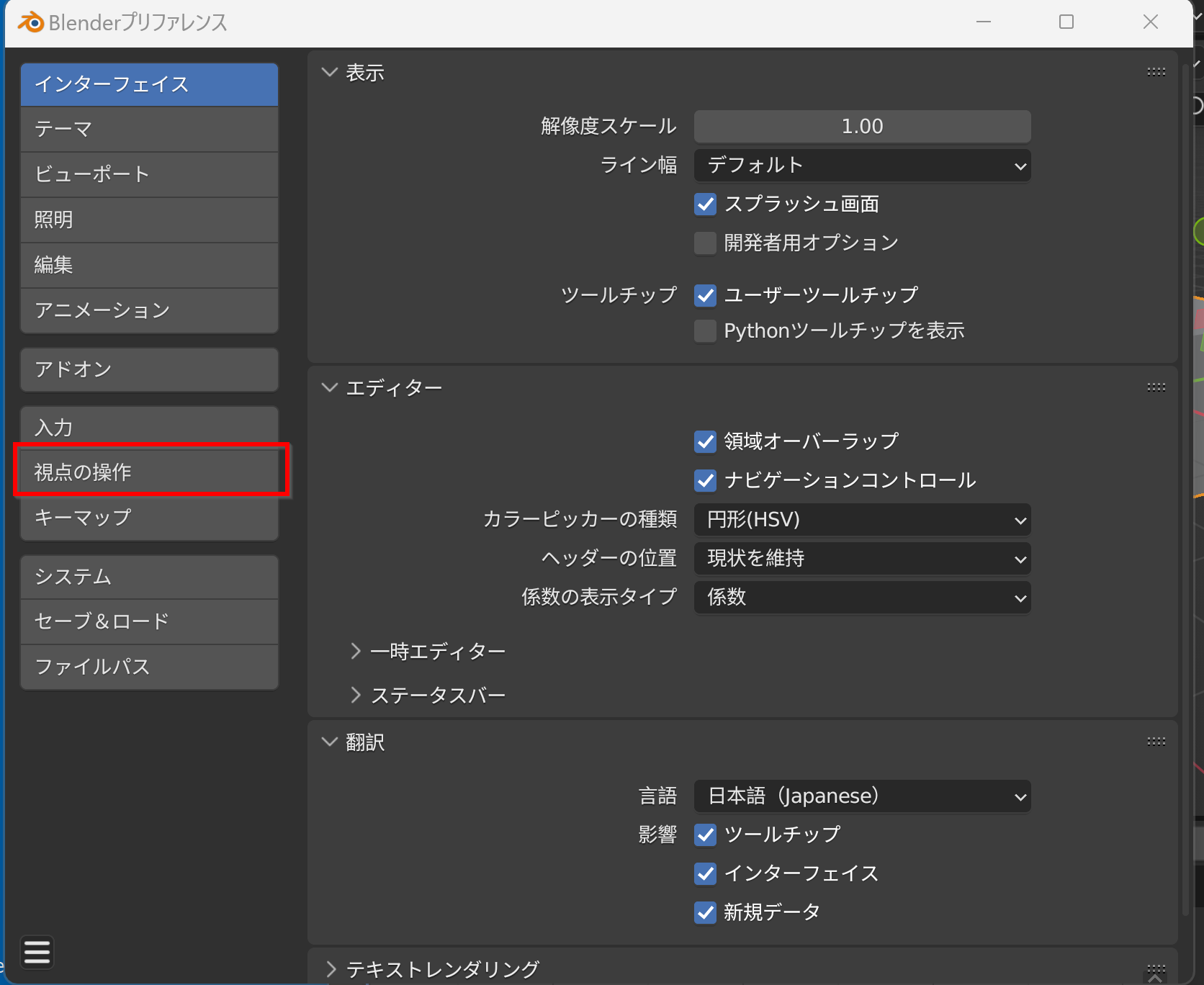

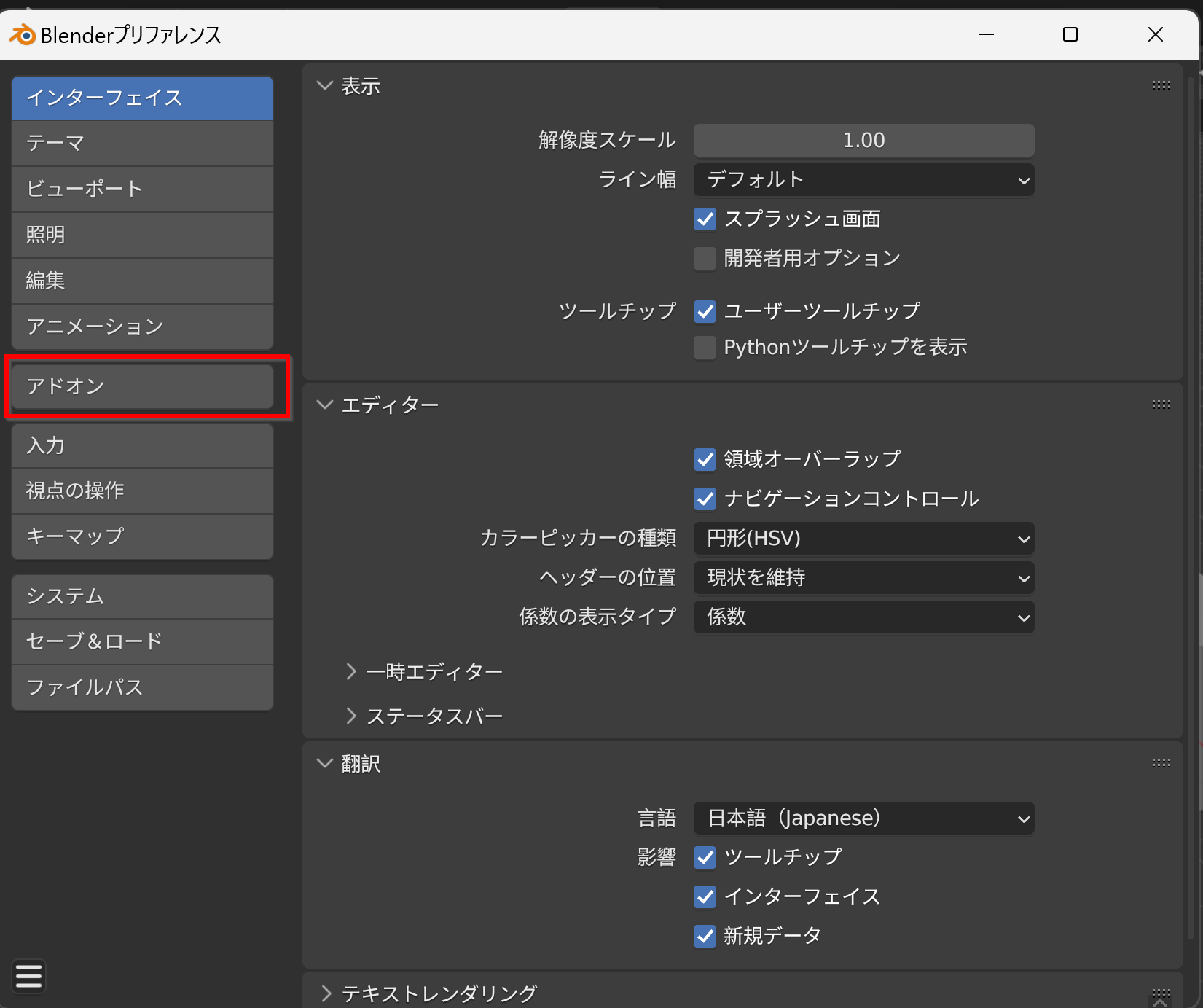

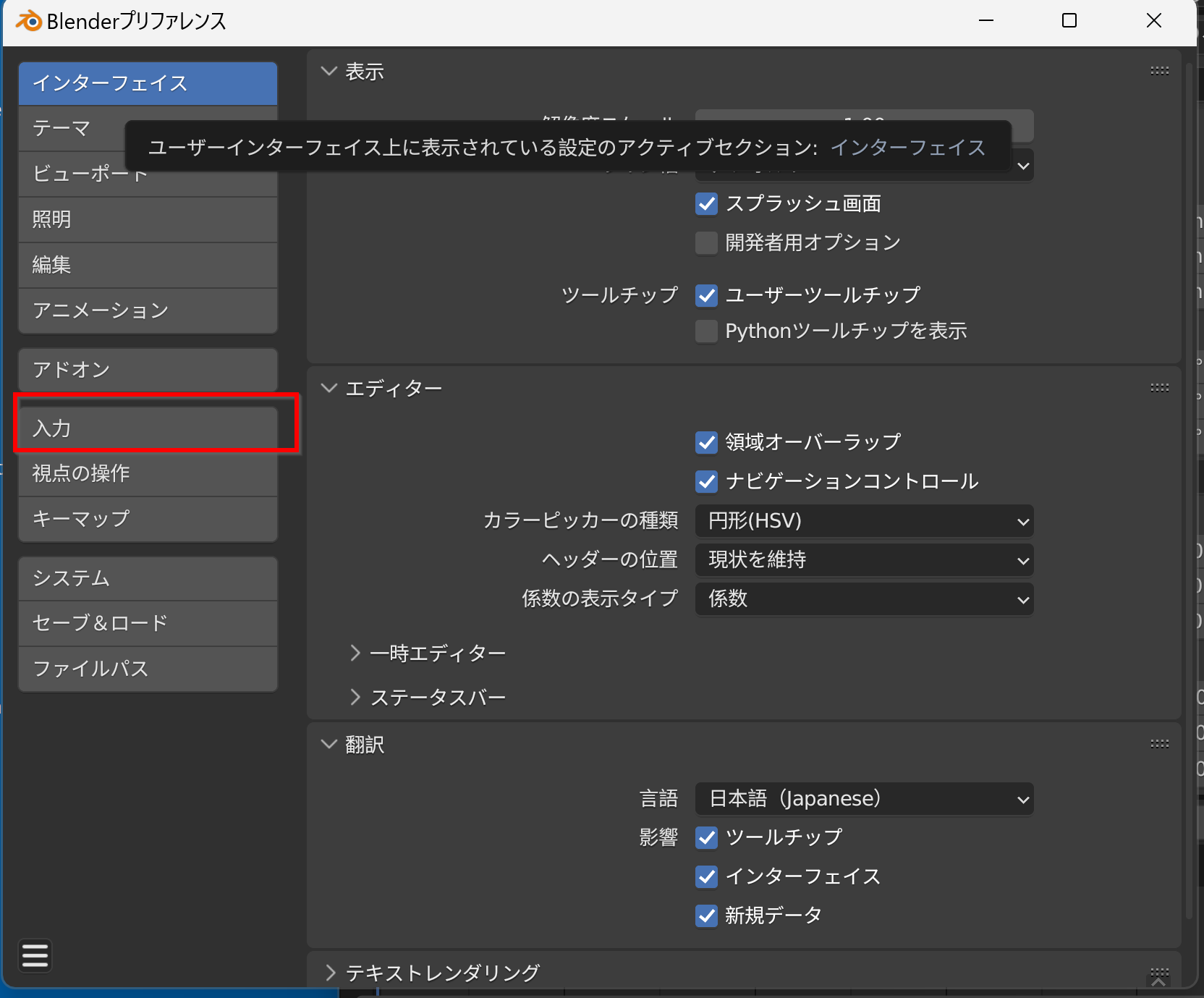

  メニューの日本語化を行っておいた方が使いやすい．

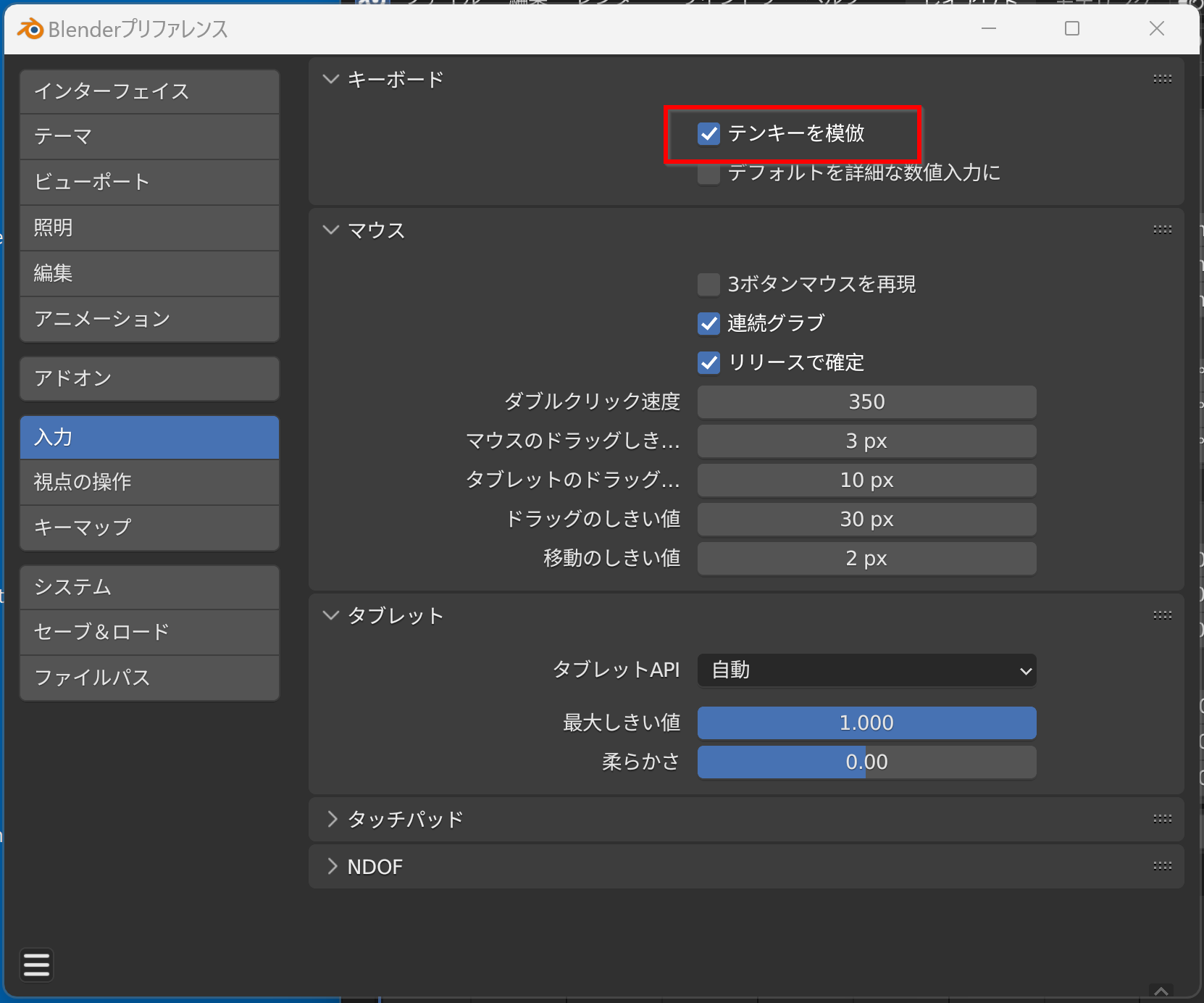

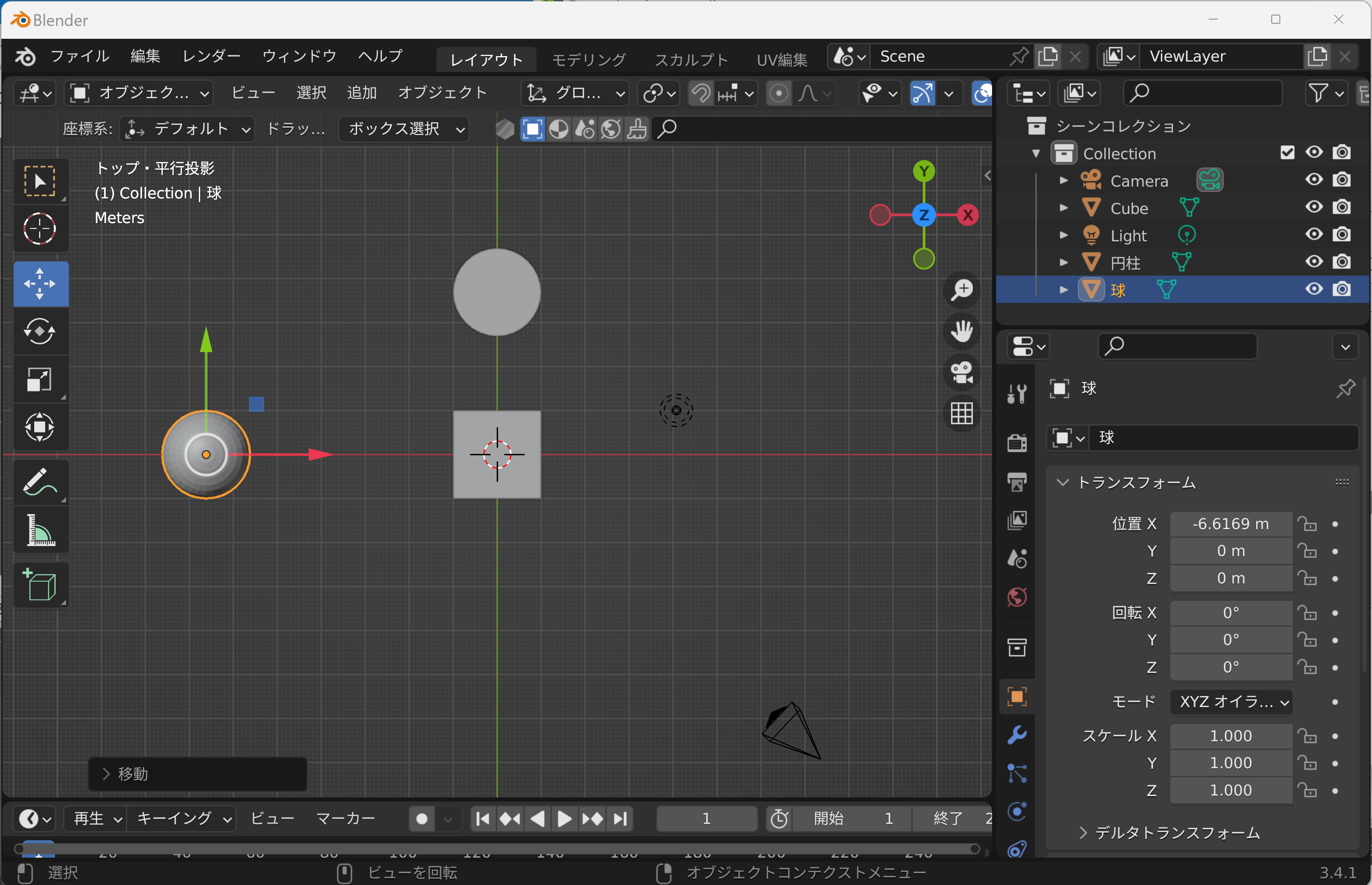

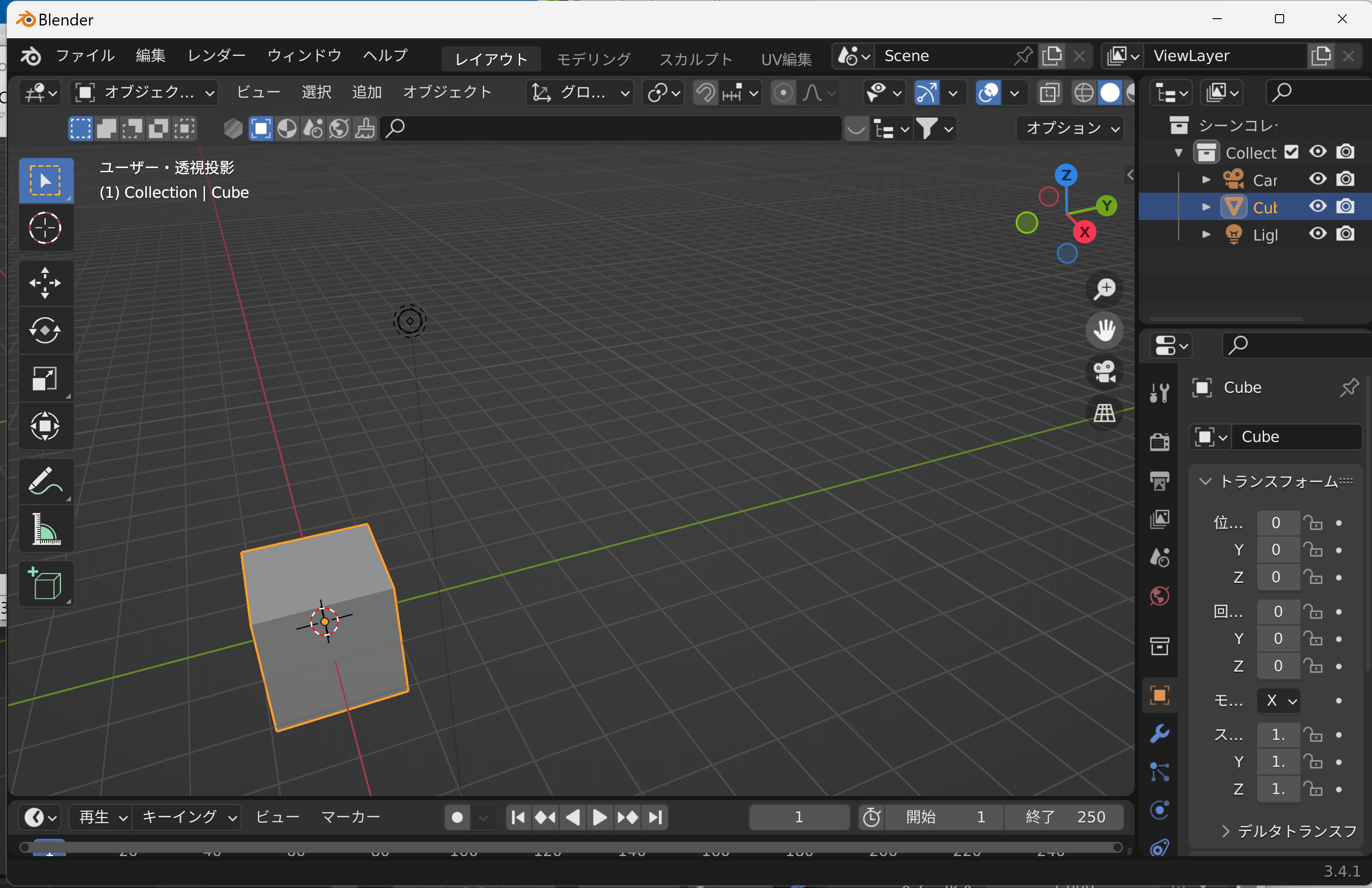

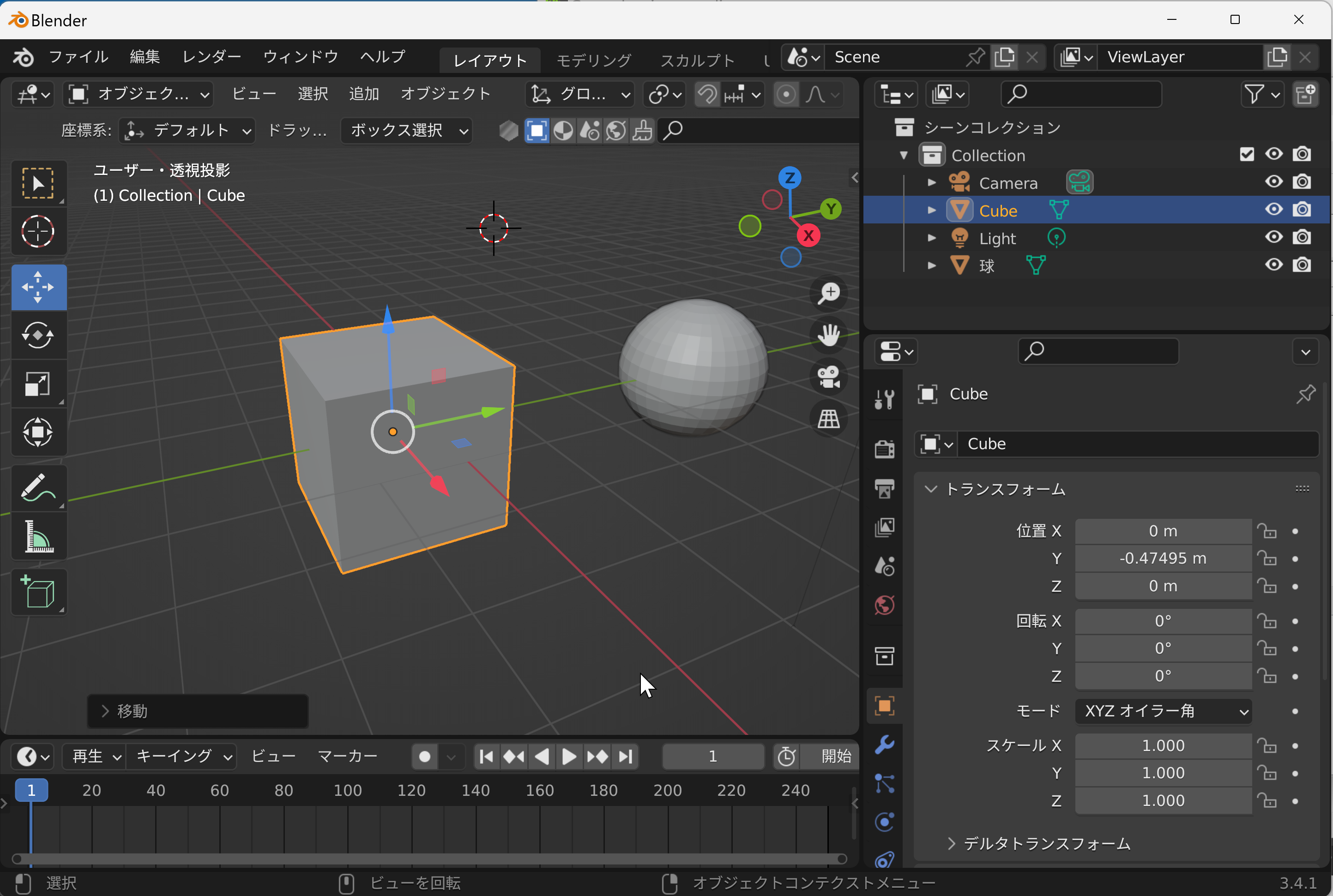

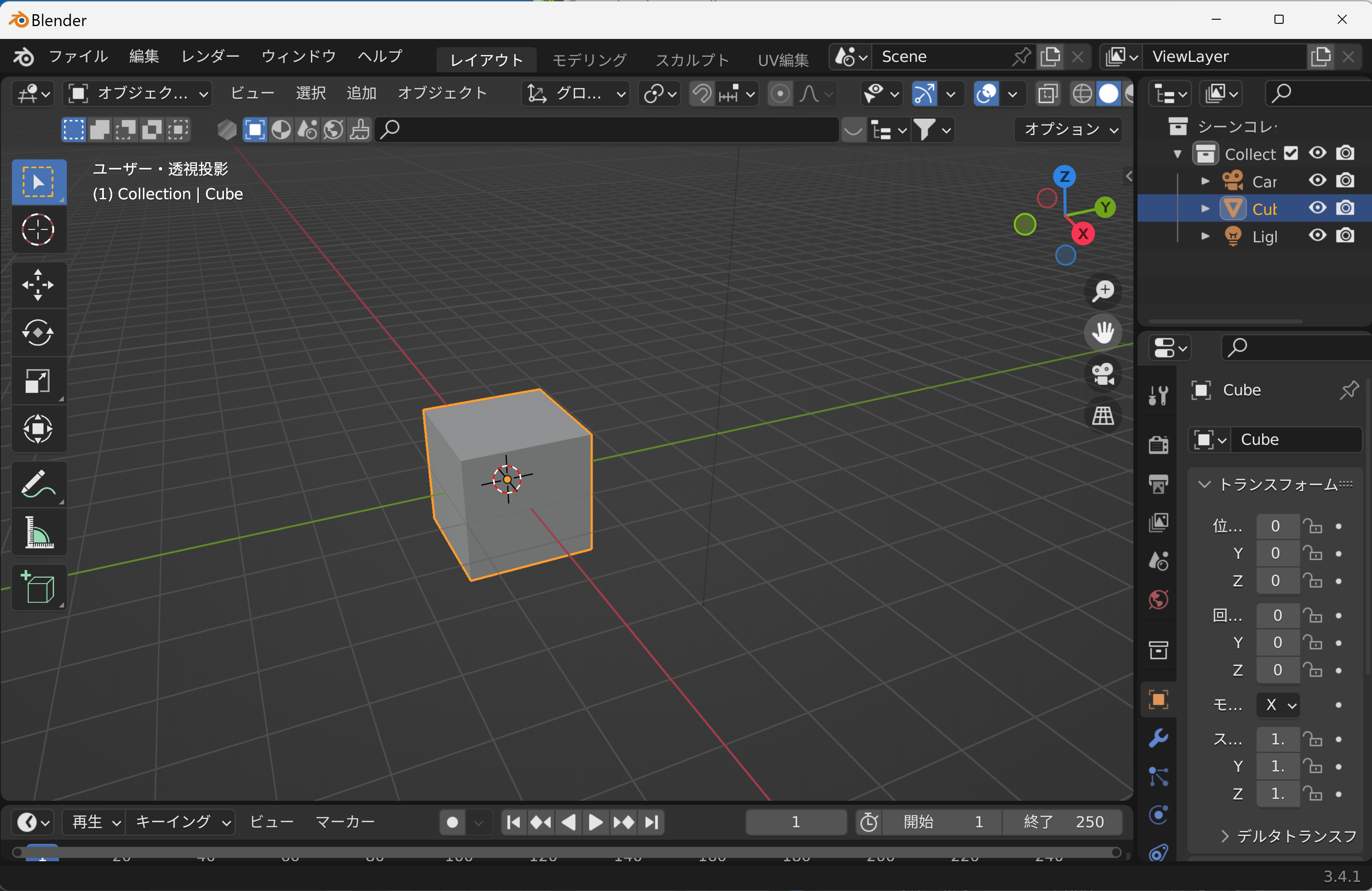

画面構成

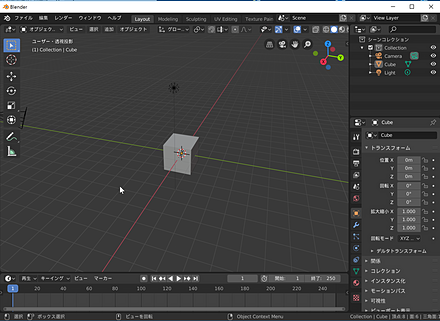

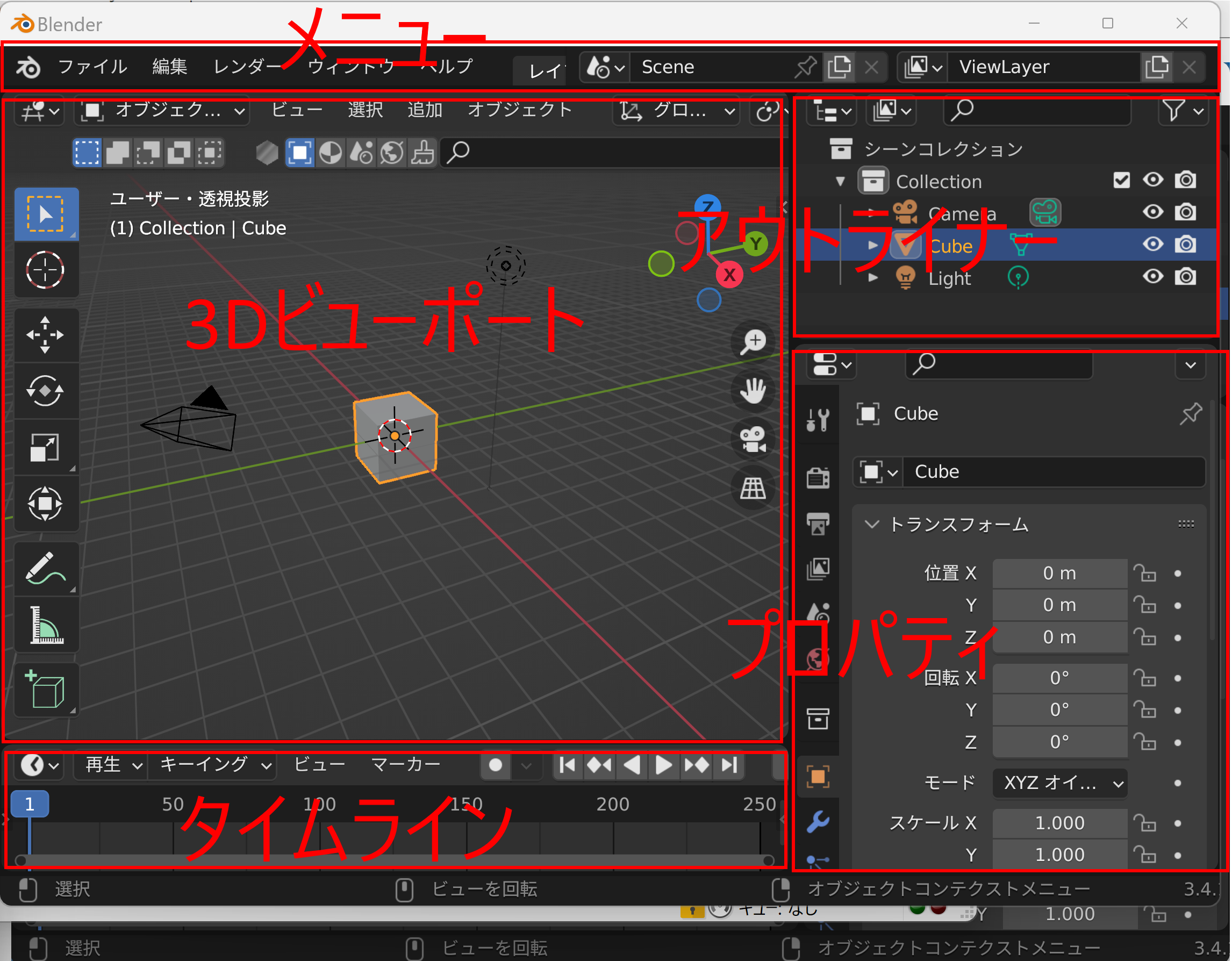

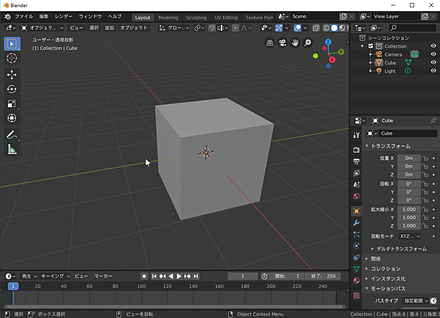

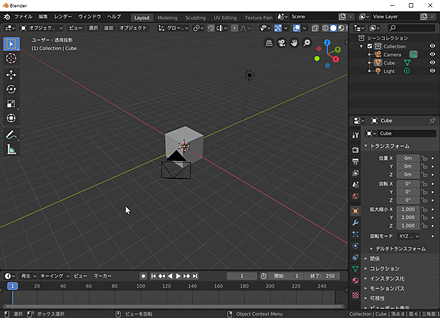

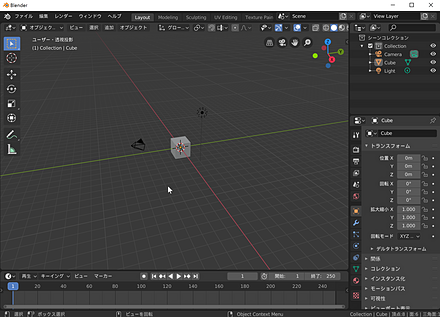

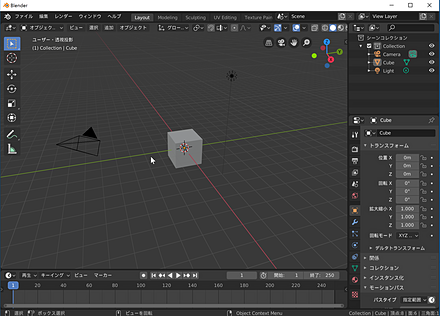

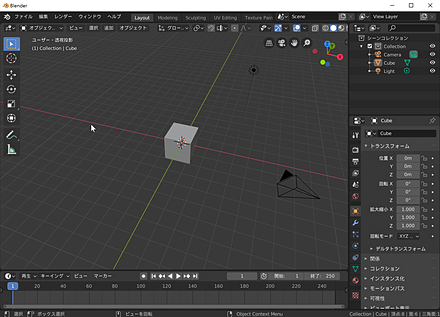

既定（デフォルト）では，メニュー，3Dビューポート，タイムライン，アウトライナー，プロパティの5画面が表示される．（これらは，配置，表示・非表示の調整可能）

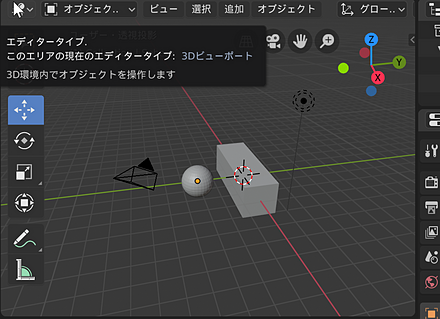

3Dビューポートには，立体，カメラ，ライト，ヘッダ（メニュー)，サイドバー，ナビゲーションコントール，インタラクティブナビゲーションが表示される．

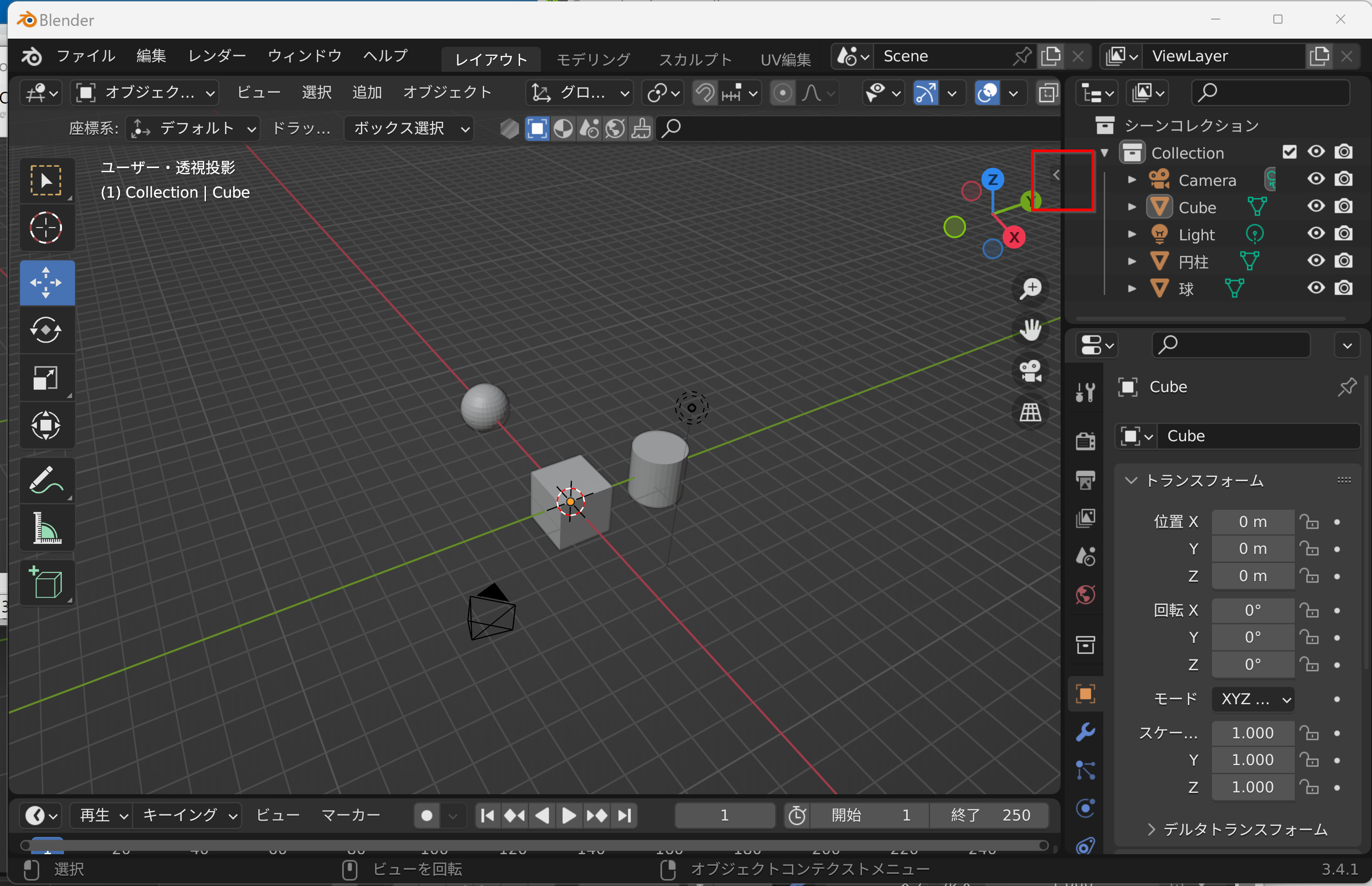

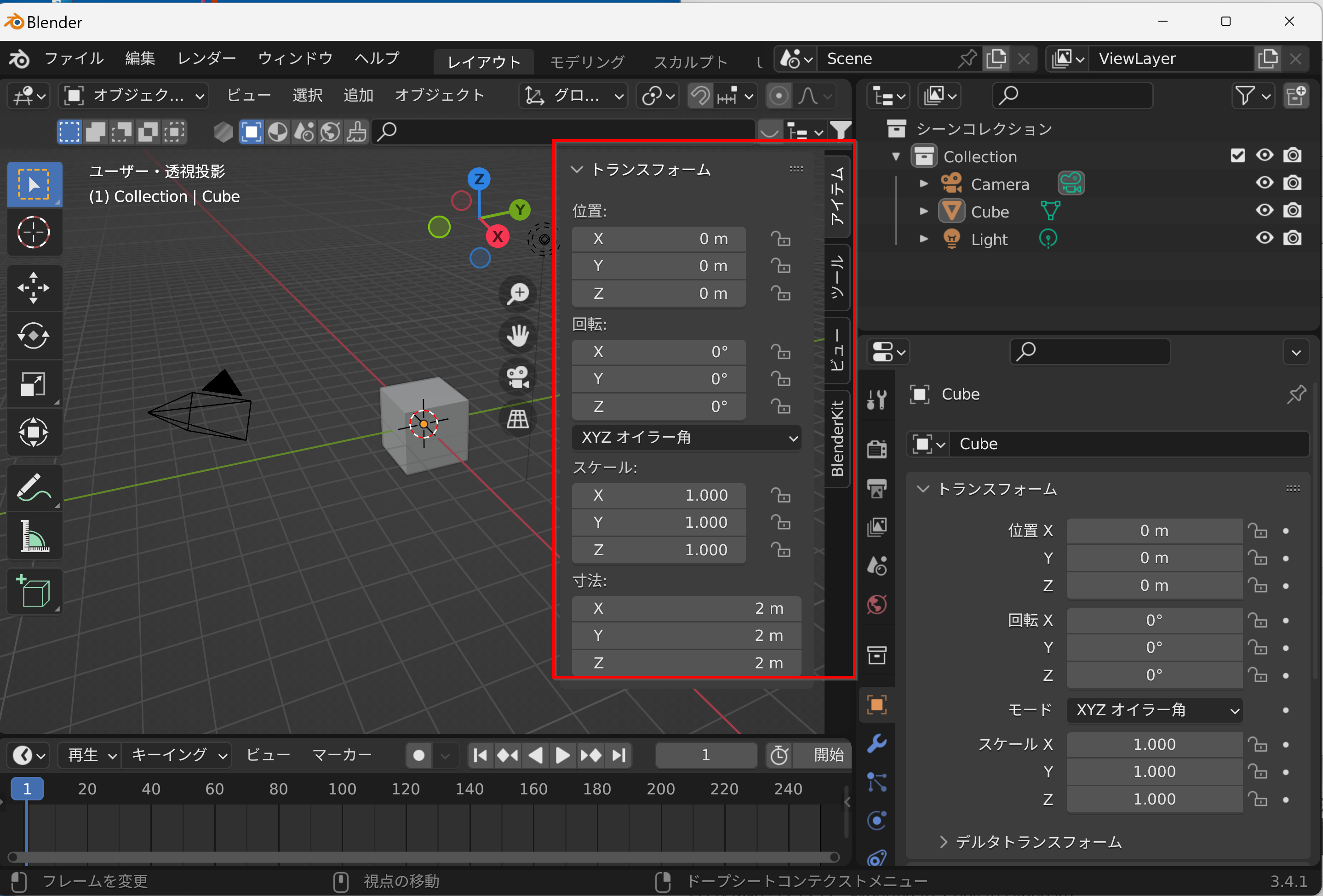

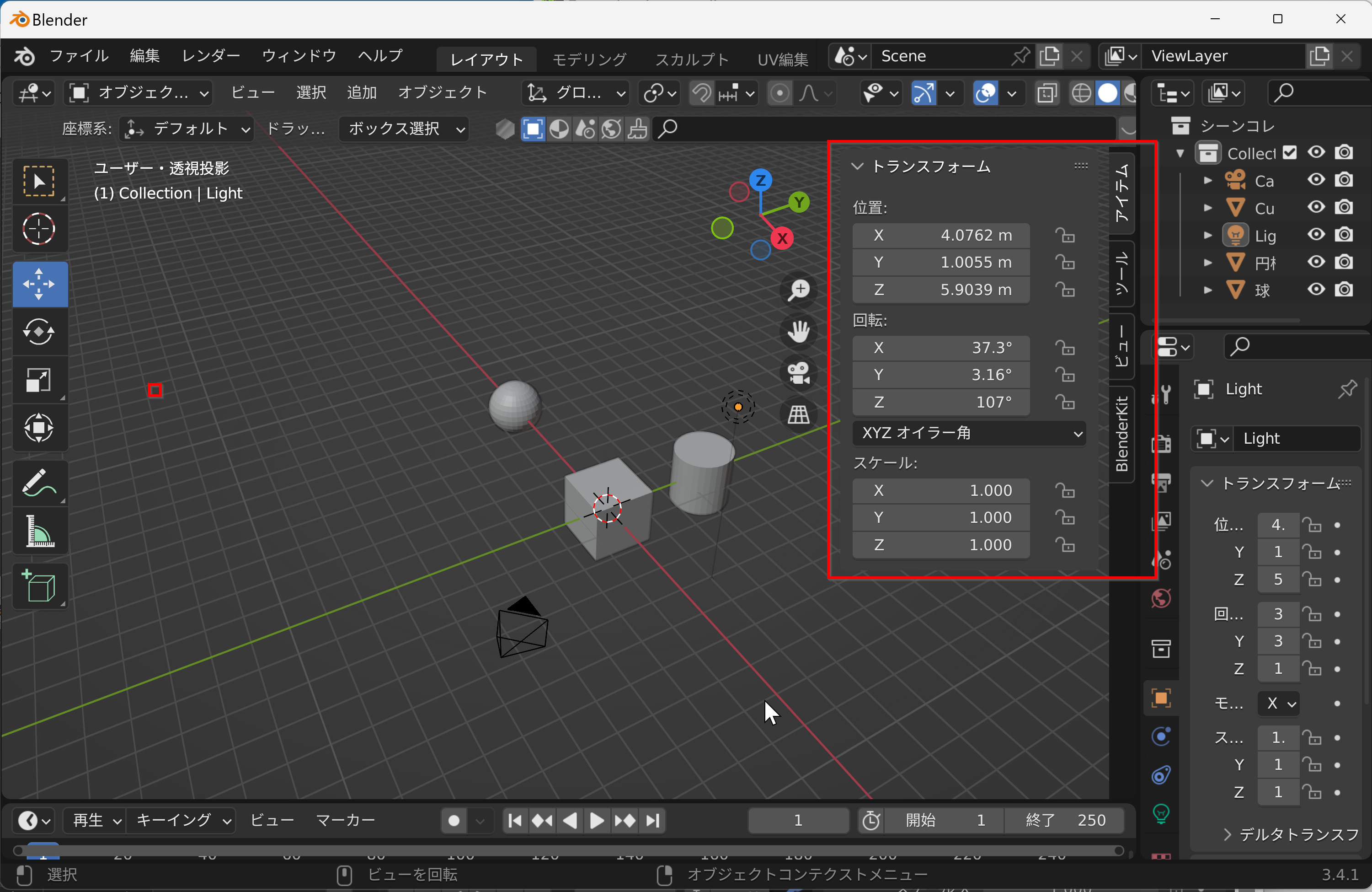

サイドバーの表示，非表示は，マウス操作でできる．n キーでもできる．

元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

ファイル保存

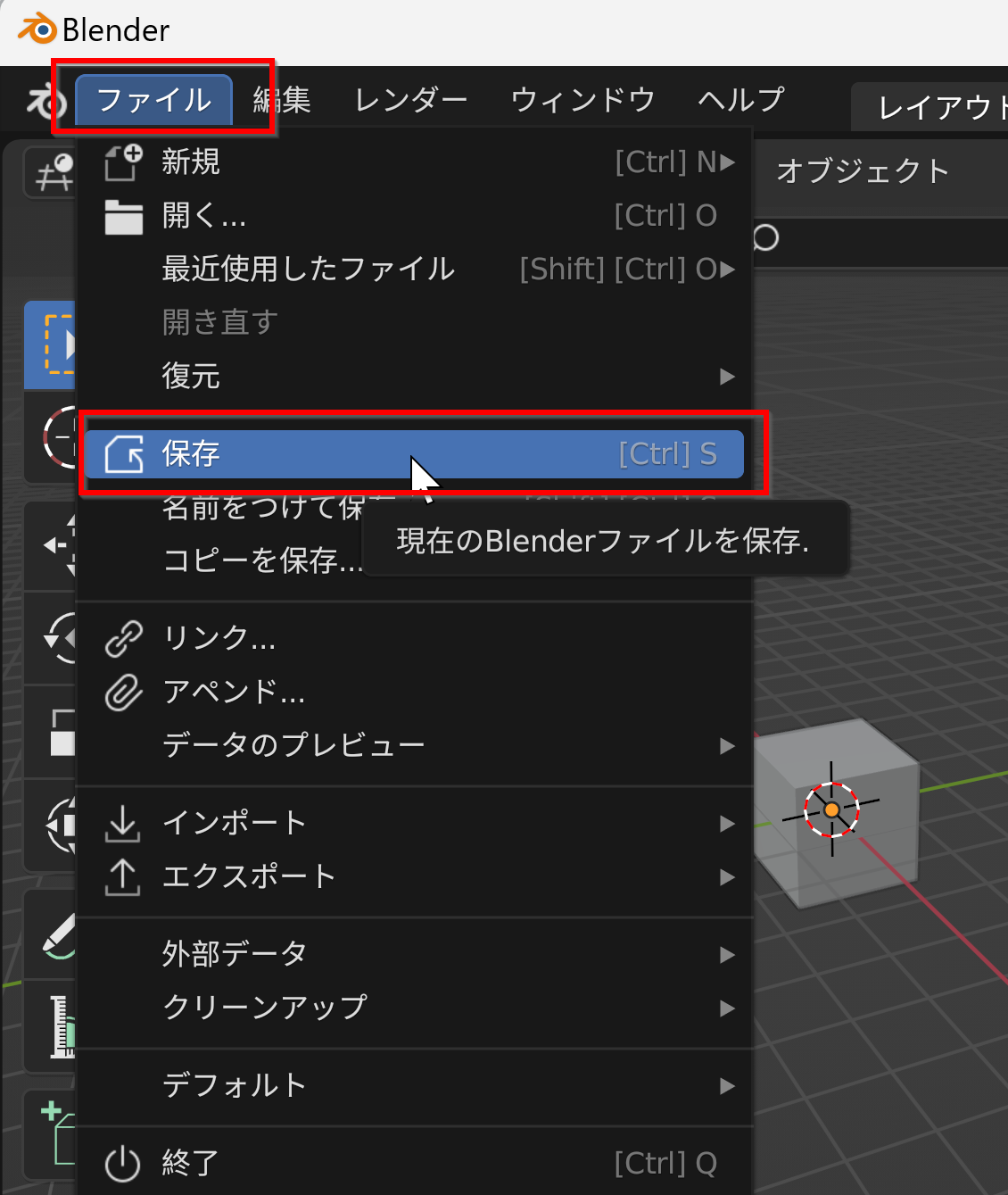

ファイル保存は，画面上部の「ファイル (File)」→ 「保存 (Save As...)」　 ※ ファイル名は英語で保存するほうが扱いやすい．

オブジェクトの種類

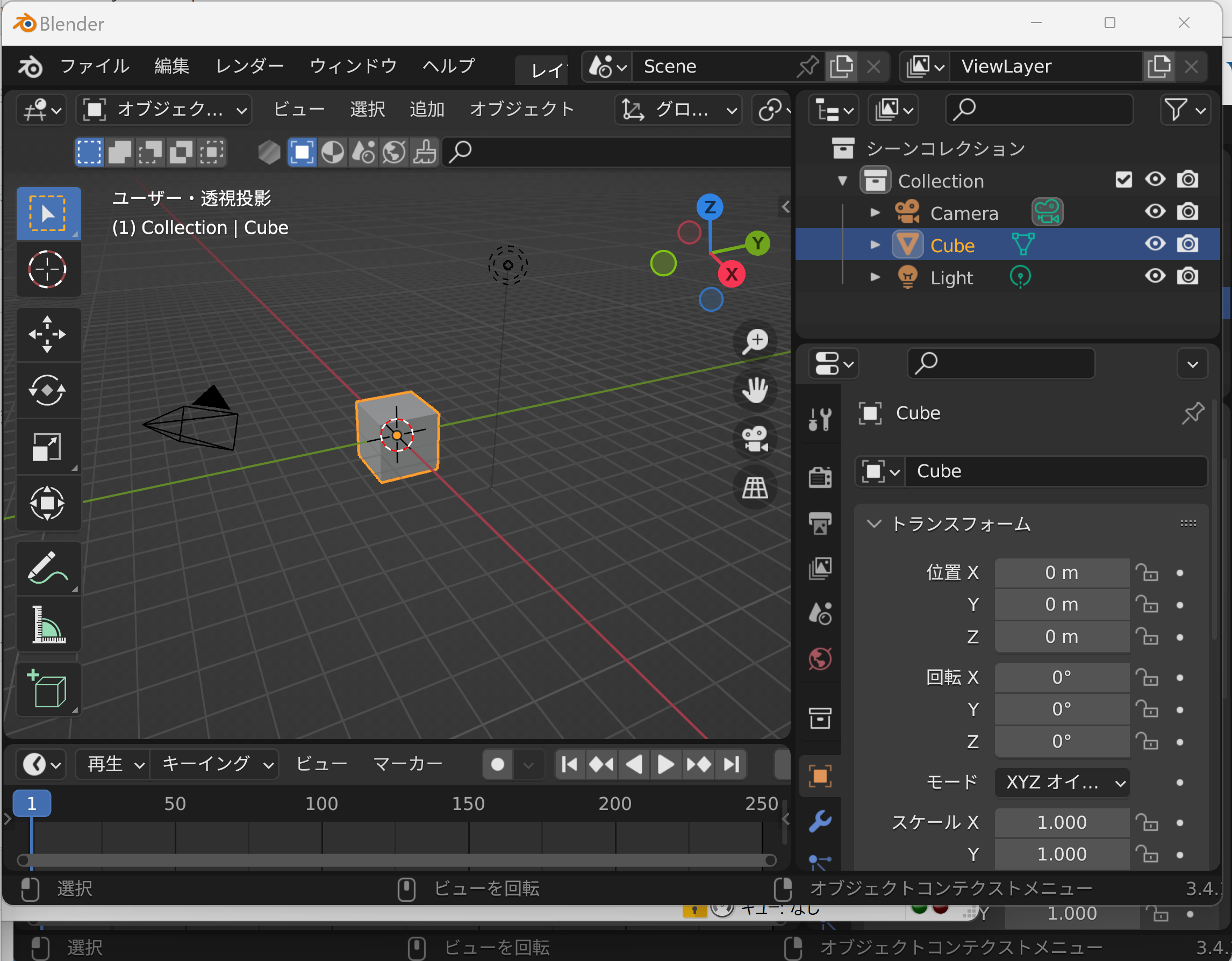

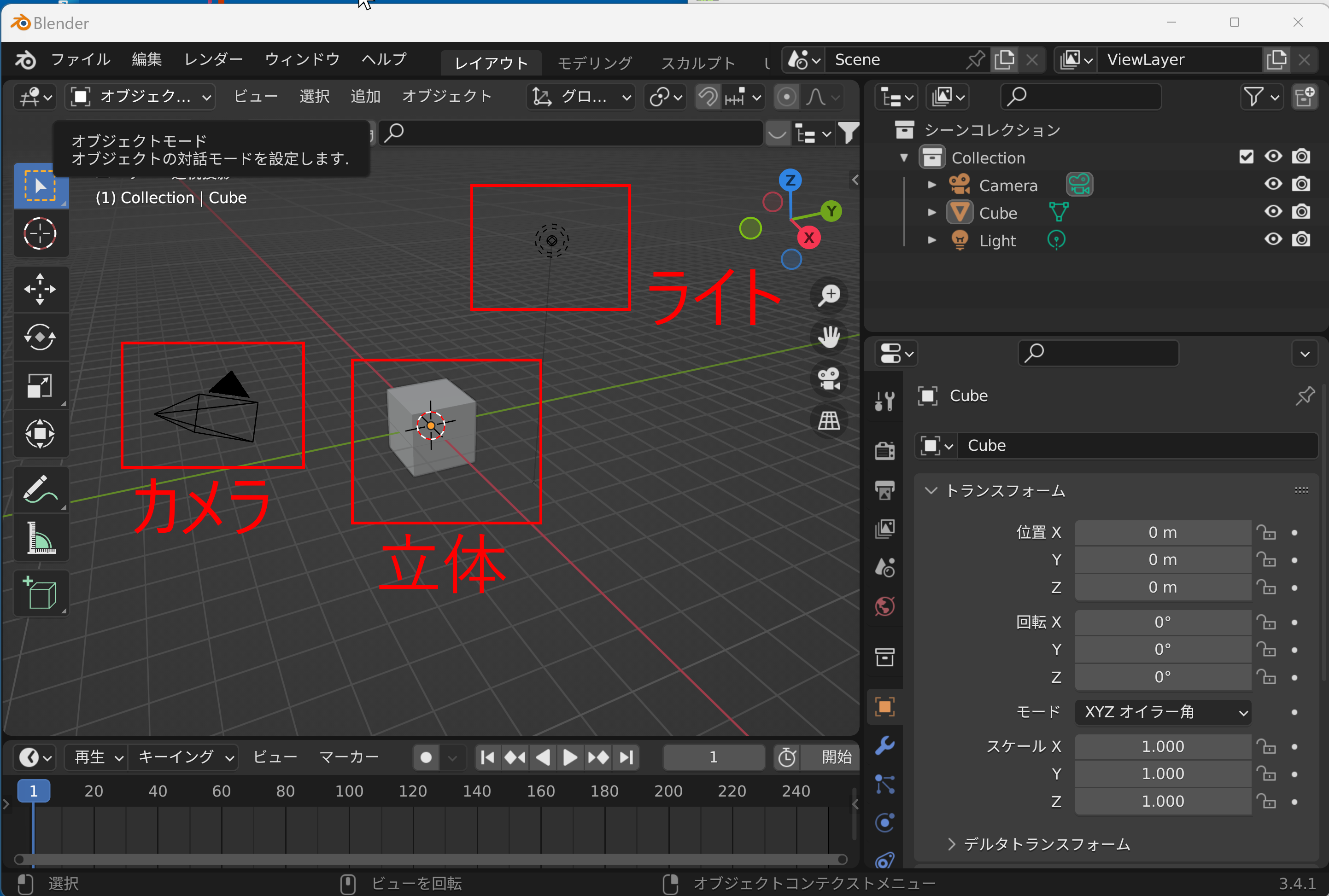

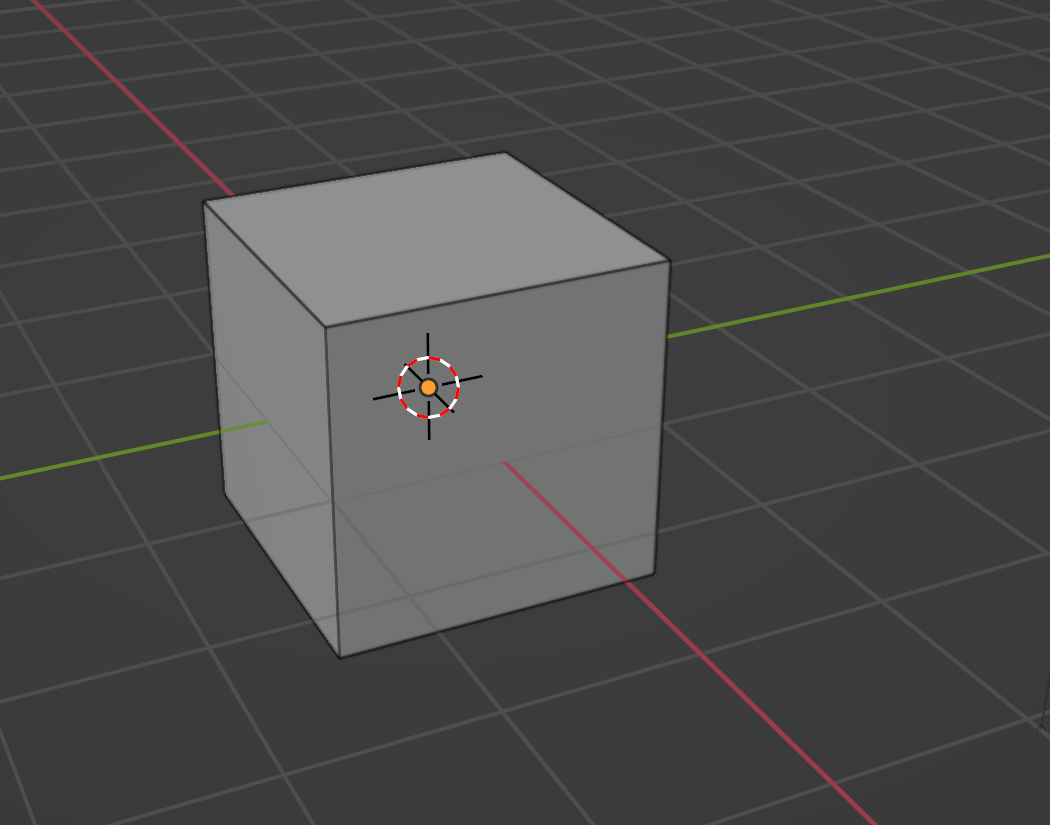

既定（デフォルト）では，3Dビューポートに， 立体，カメラ，ライト（ランプ）が表示される．

オブジェクトモードと編集モード

• オブジェクトモード (Object Mode):

  立体, カメラ, ライト（ランプ）の操作を行うモード

• 編集モード (Edit Mode):

  立体の要素である頂点，辺，面，メッシュの操作を行うモード

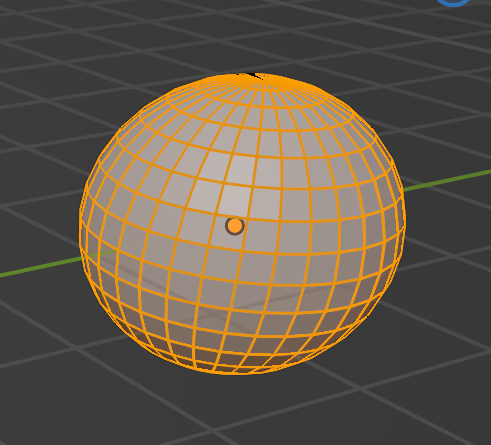

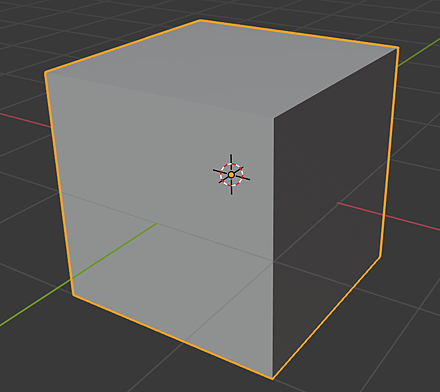

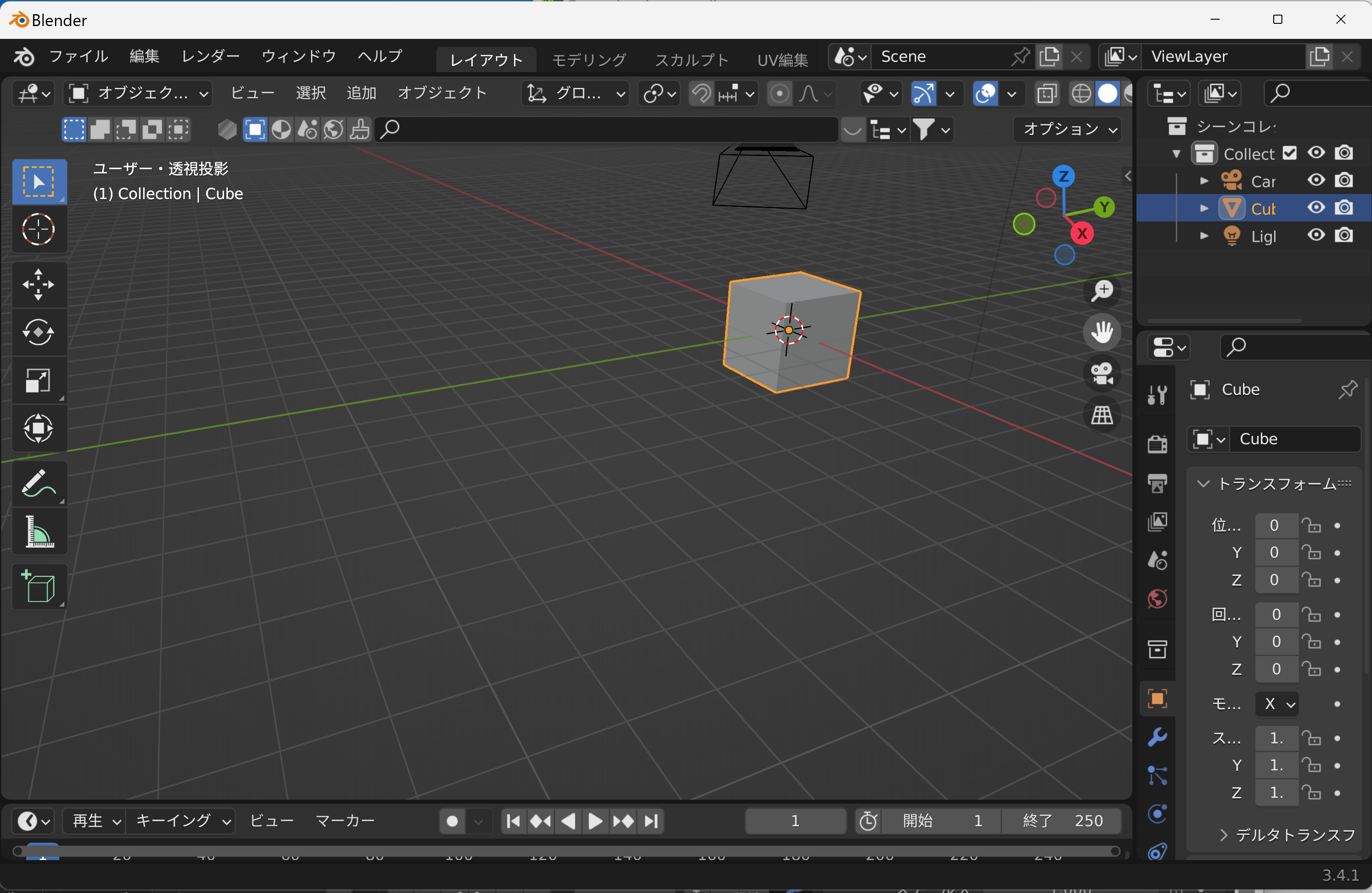

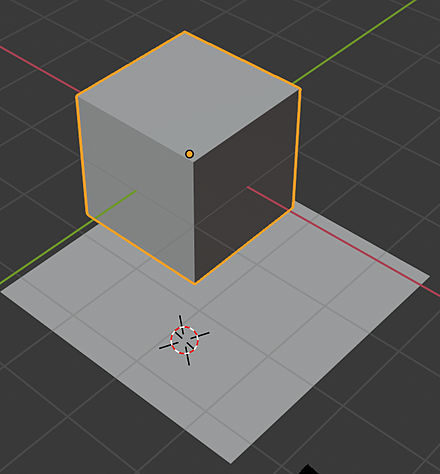

オブジェクトモード．オブジェクト外周がピンク色で囲まれる

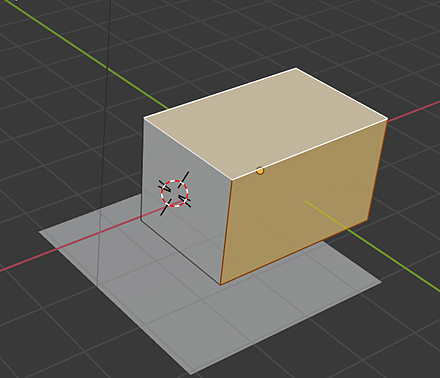

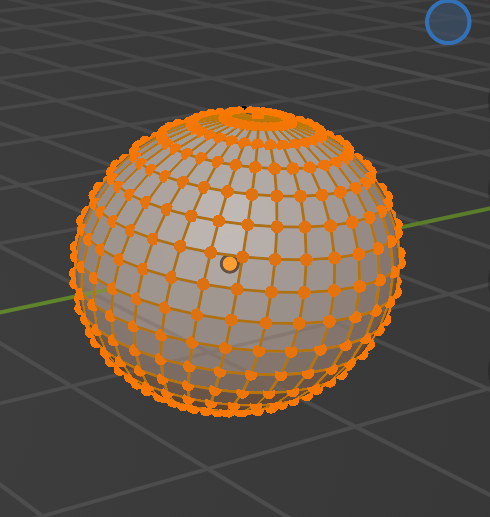

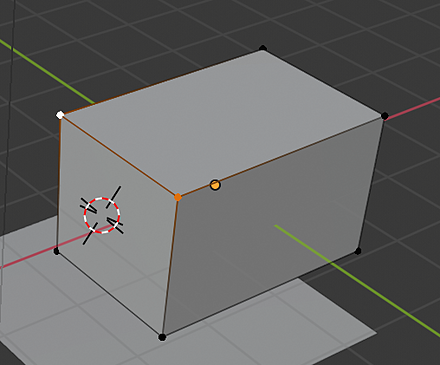

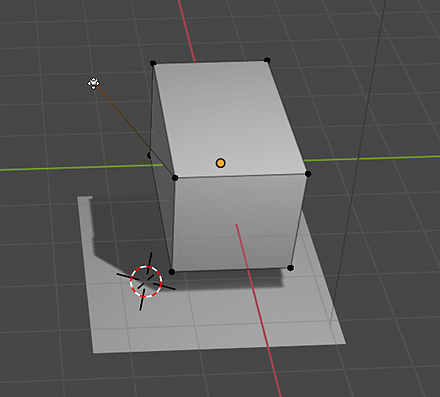

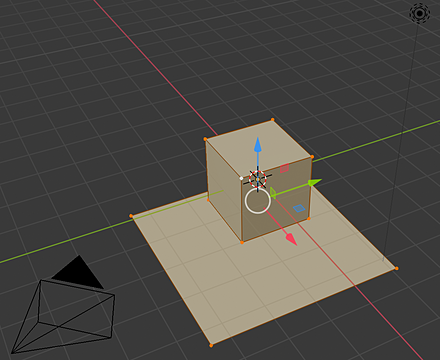

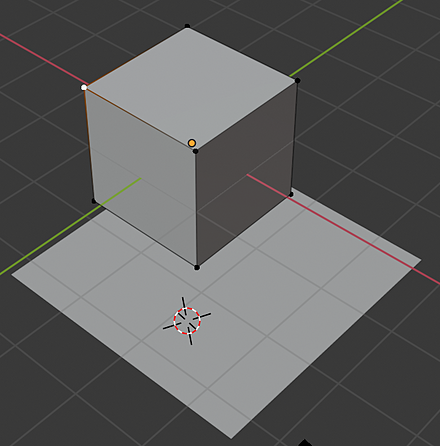

編集モードでは，頂点，辺，面のどれかが選択される

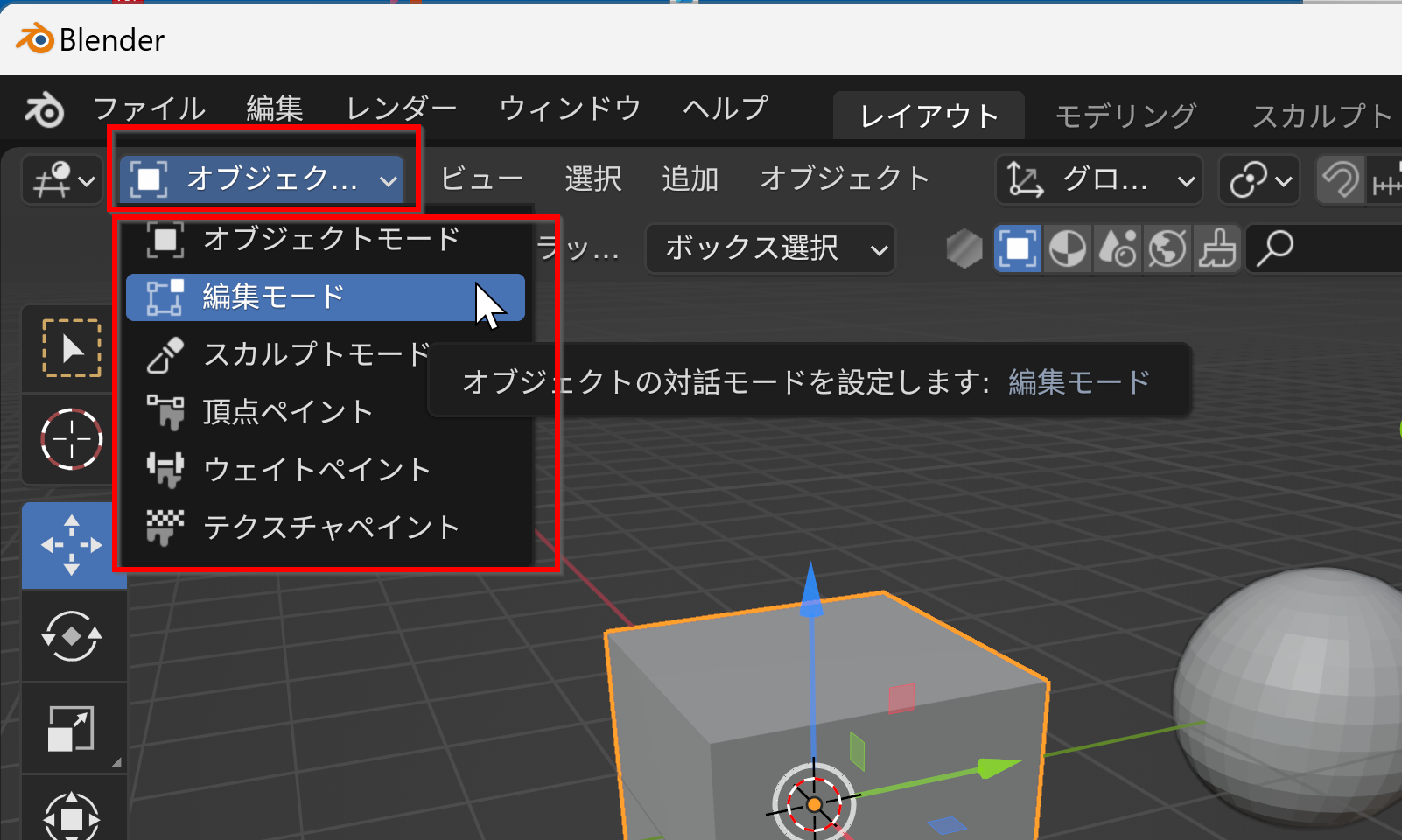

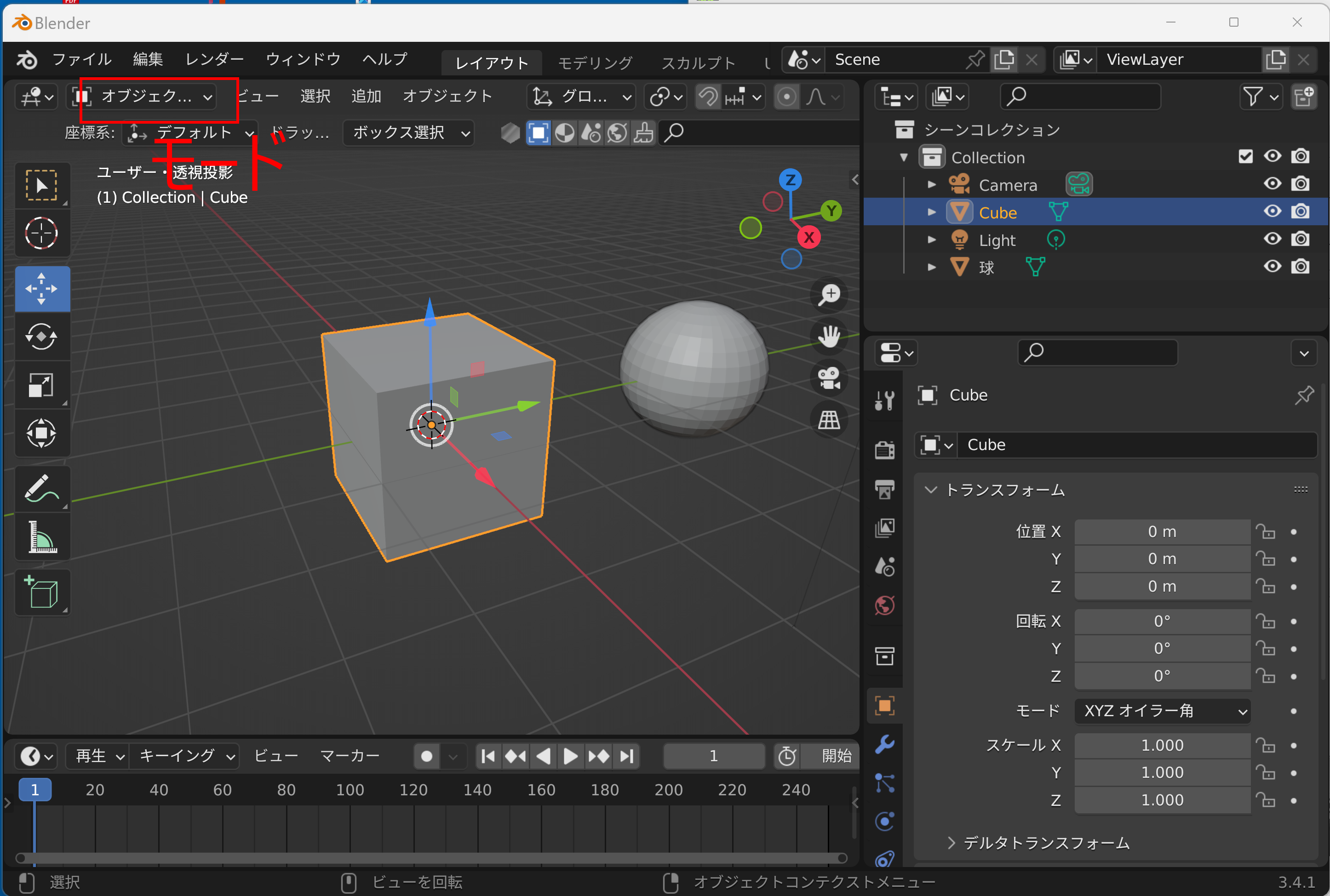

オブジェクトモードと編集モードの切り替え

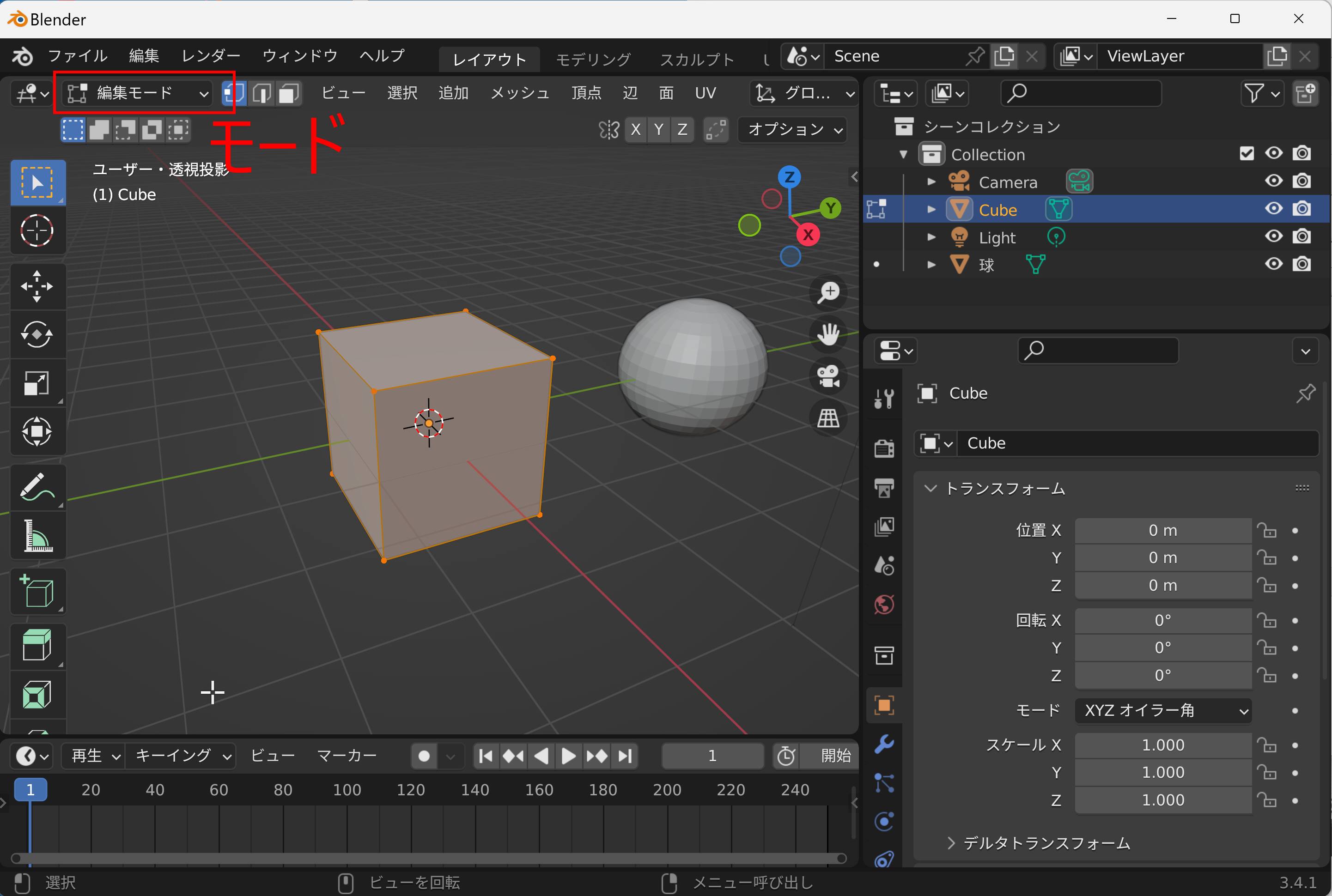

モード切り替えは，メニューでできる．オブジェクトモード，編集モードなど．Tab キーでもできる．

ショートカット：Tab キー

選択，全選択，選択対象の切り替え，投げ縄選択，ボックス選択

• 選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

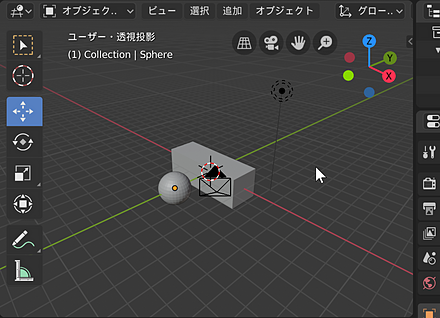

  オブジェクトモードのときは，立体, カメラ，ライト（ランプ）が選択される．編集モードのときは，頂点，辺，面が選択される． 直前まで選択されていたオブジェクトは，選択解除される．



  オブジェクトを選択した状態（複数オブジェクトを選択していてもよい）で，オブジェクトモードから編集モードにモード切り替えを行うと，選択していたオブジェクトの頂点，辺，面だけが選択できる．



• 選択解除は，3Dビューポートで，オブジェクト以外の部分をクリック

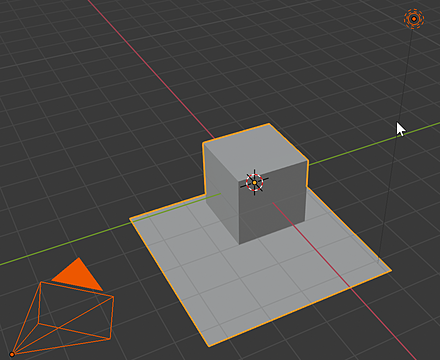

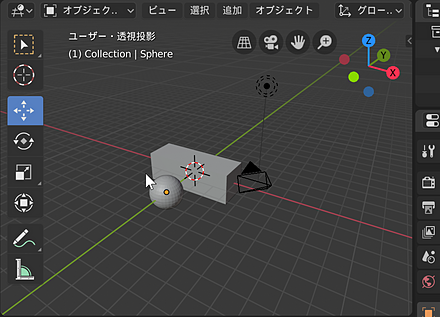

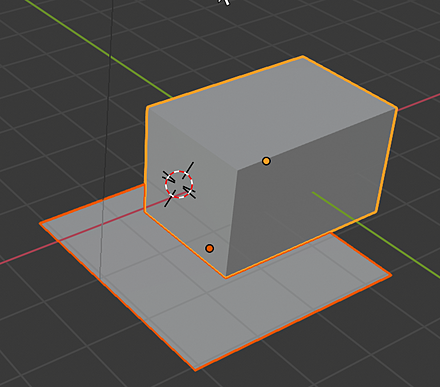

• 追加選択は，追加したいオブジェクトを，[SHIFT] 左クリック

• 全選択，全選択の解除は a キー．

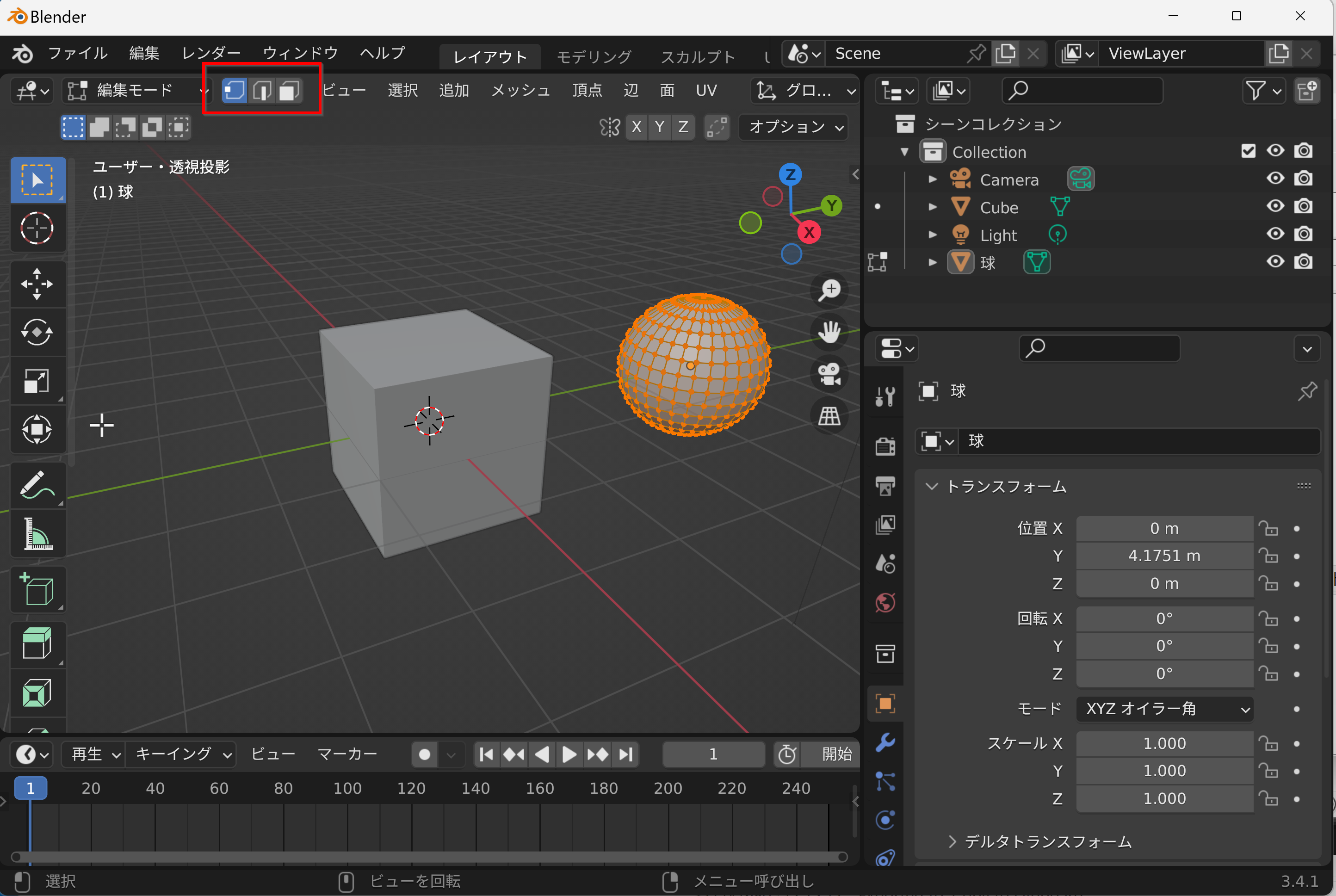

• 選択対象の切り替え（編集モードでの選択で，頂点を選ぶのか，辺を選ぶのか，面を選ぶのかの切り替え）は，メニューでできる．

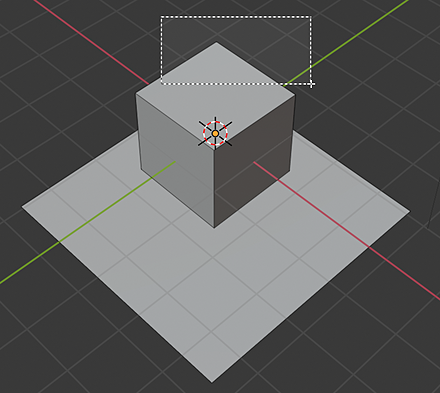

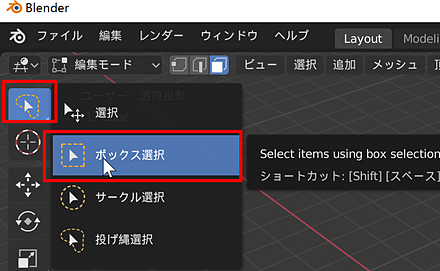

• ボックス選択はメニューでできる

  マウスの左ボタンでドラッグした範囲のオブジェクトが，選択対象に追加されるようになる．

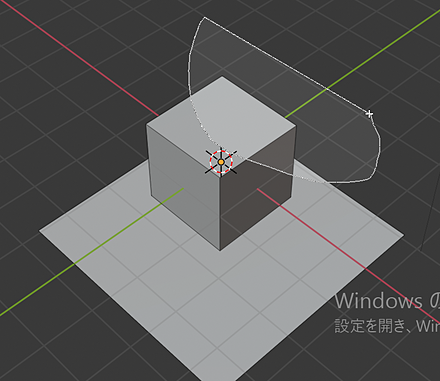

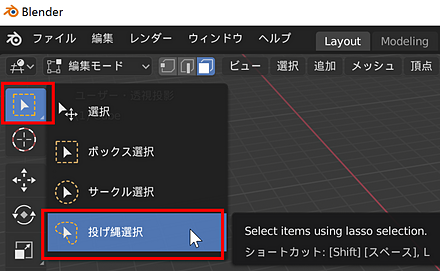

• 投げ縄選択はメニューでできる



ショートカット

• 選択：左クリック
• 追加選択：[SHIFT] 左クリック
• 全選択：a
• 選択対象の切り替え: 編集モードで 1, 2, 3 （それぞれ頂点，辺，面）
• ボックス選択：b
• 投げ縄選択：[CTRL] 右ボタンでドラッグ

配置，変形（移動，回転，拡大縮小），座標系の切り替え

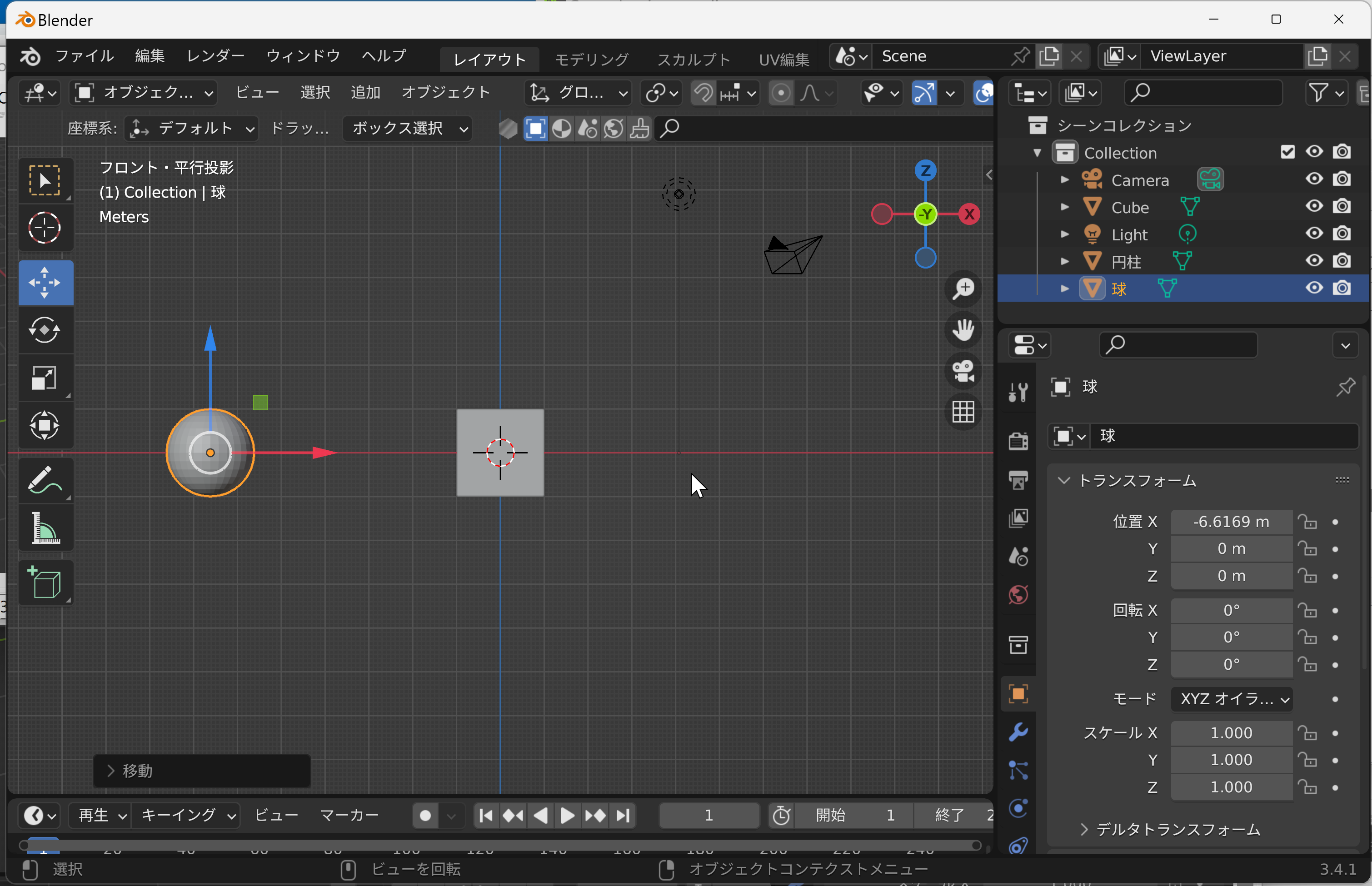

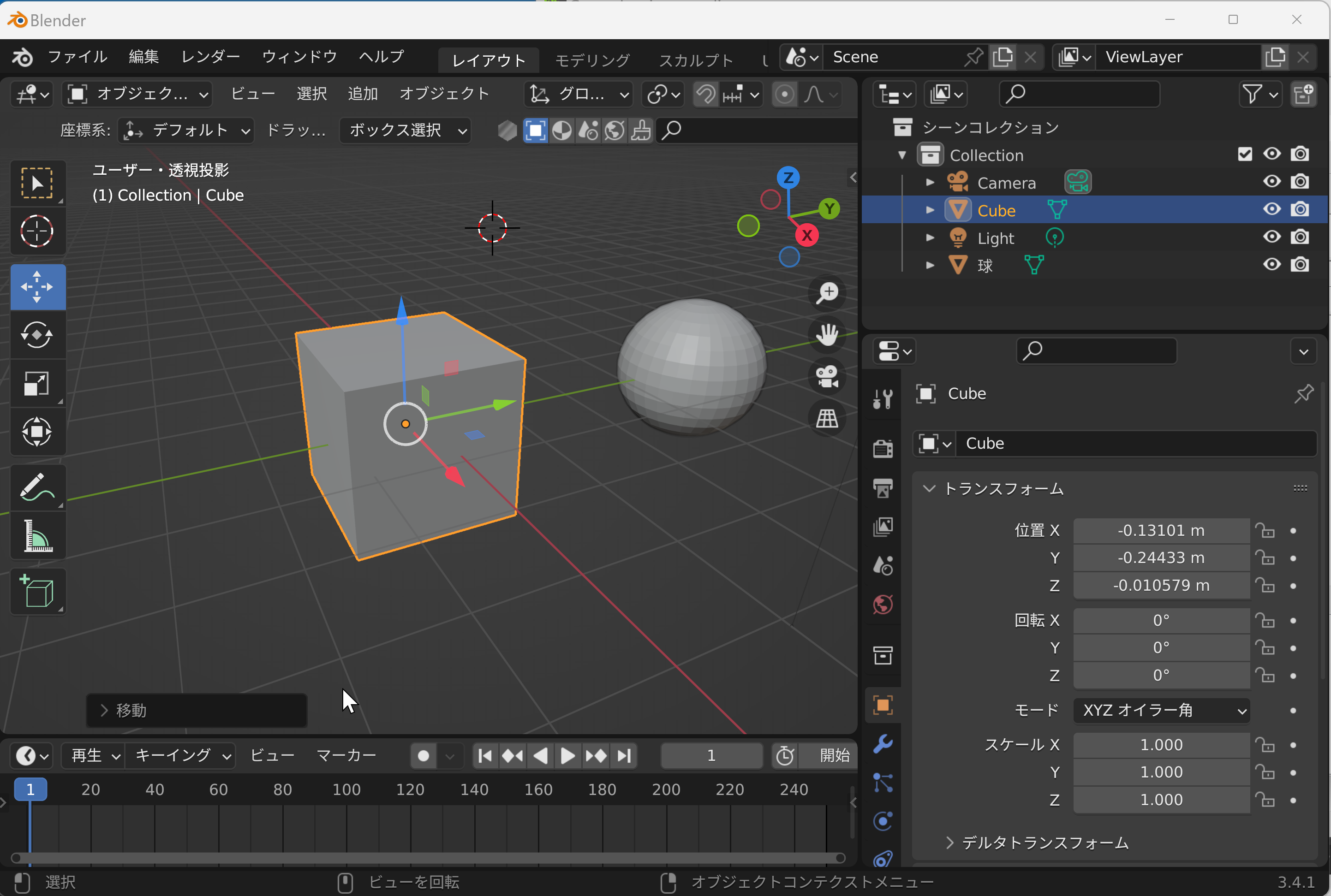

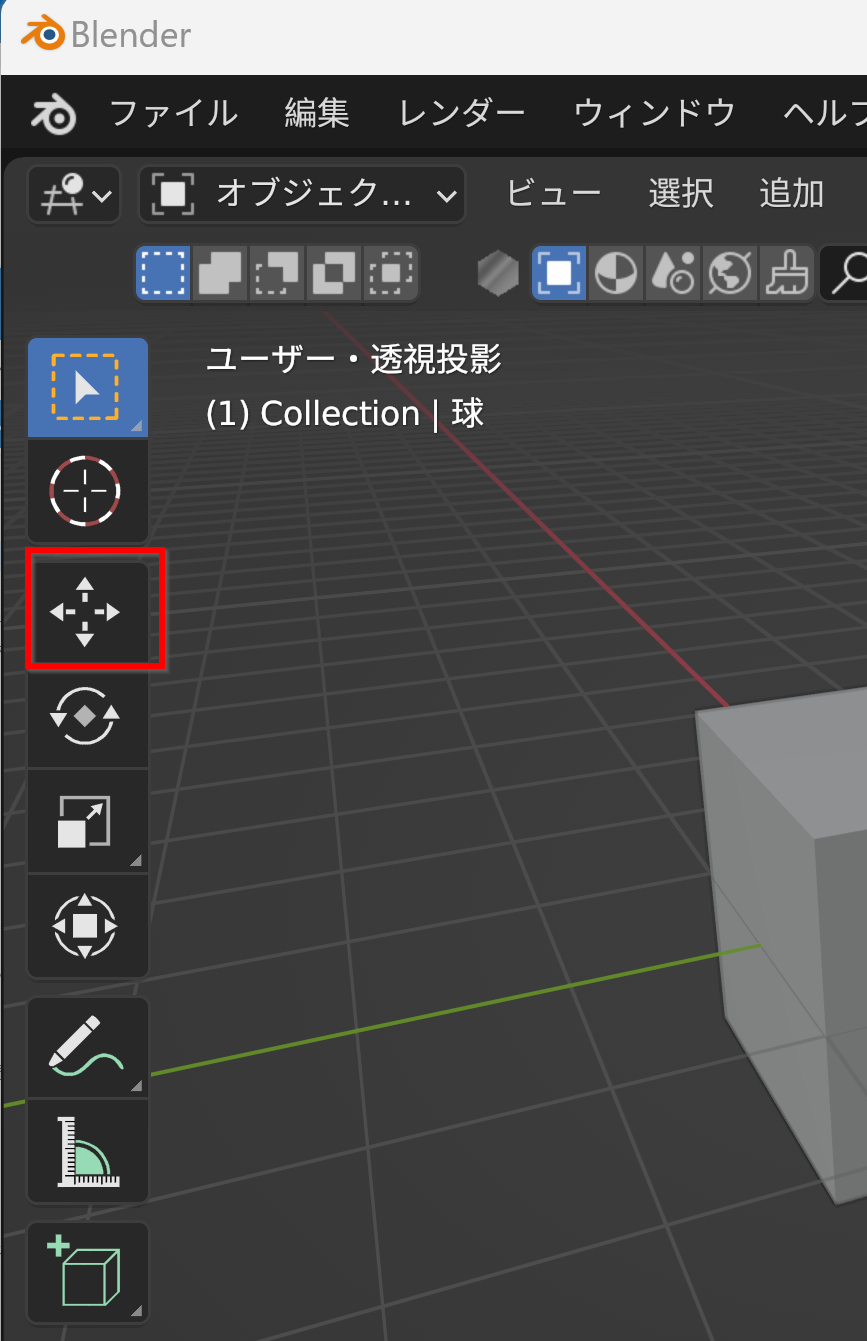

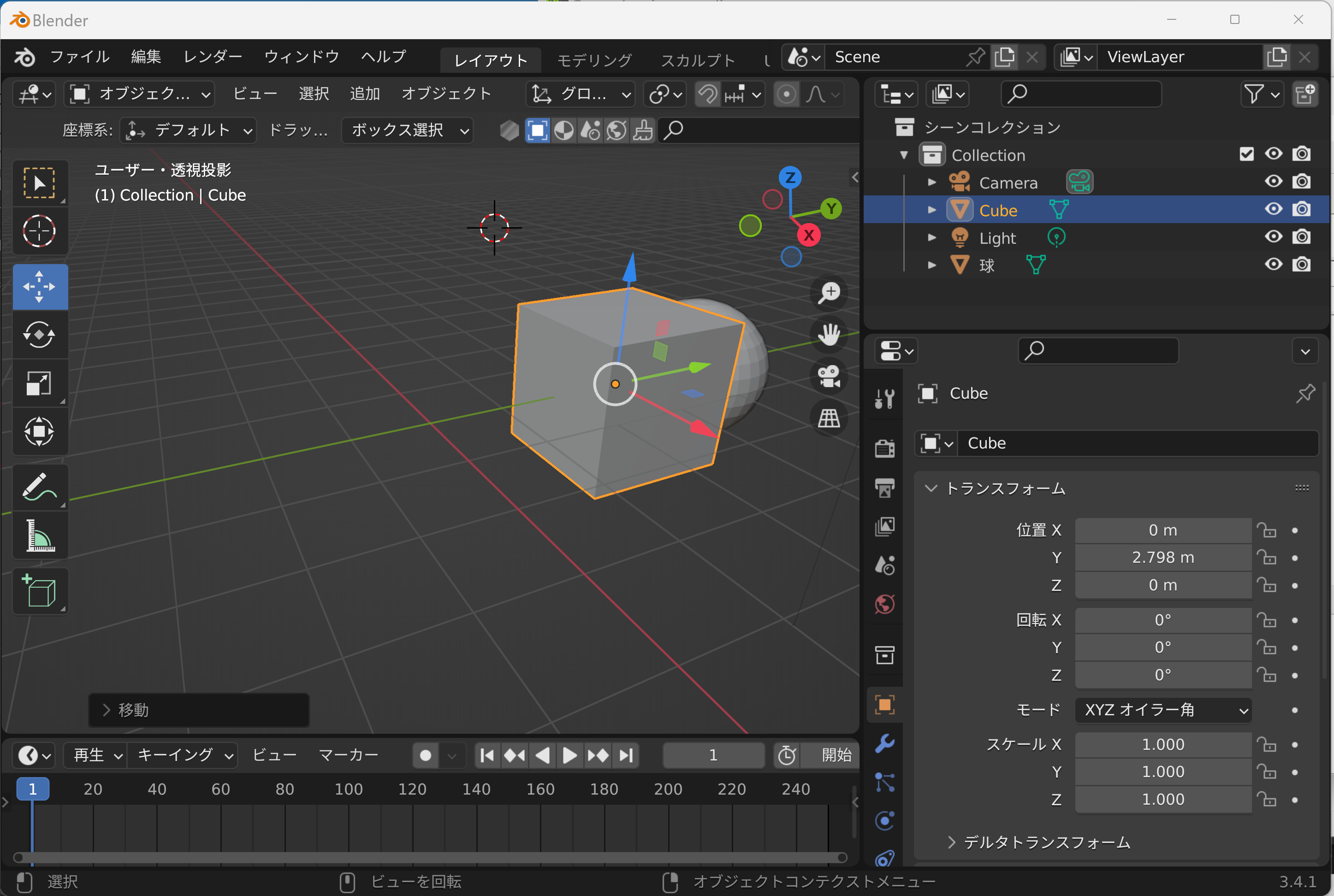

• 移動ツールへの切り替えは，ツールバーでできる． g キーでもできる．

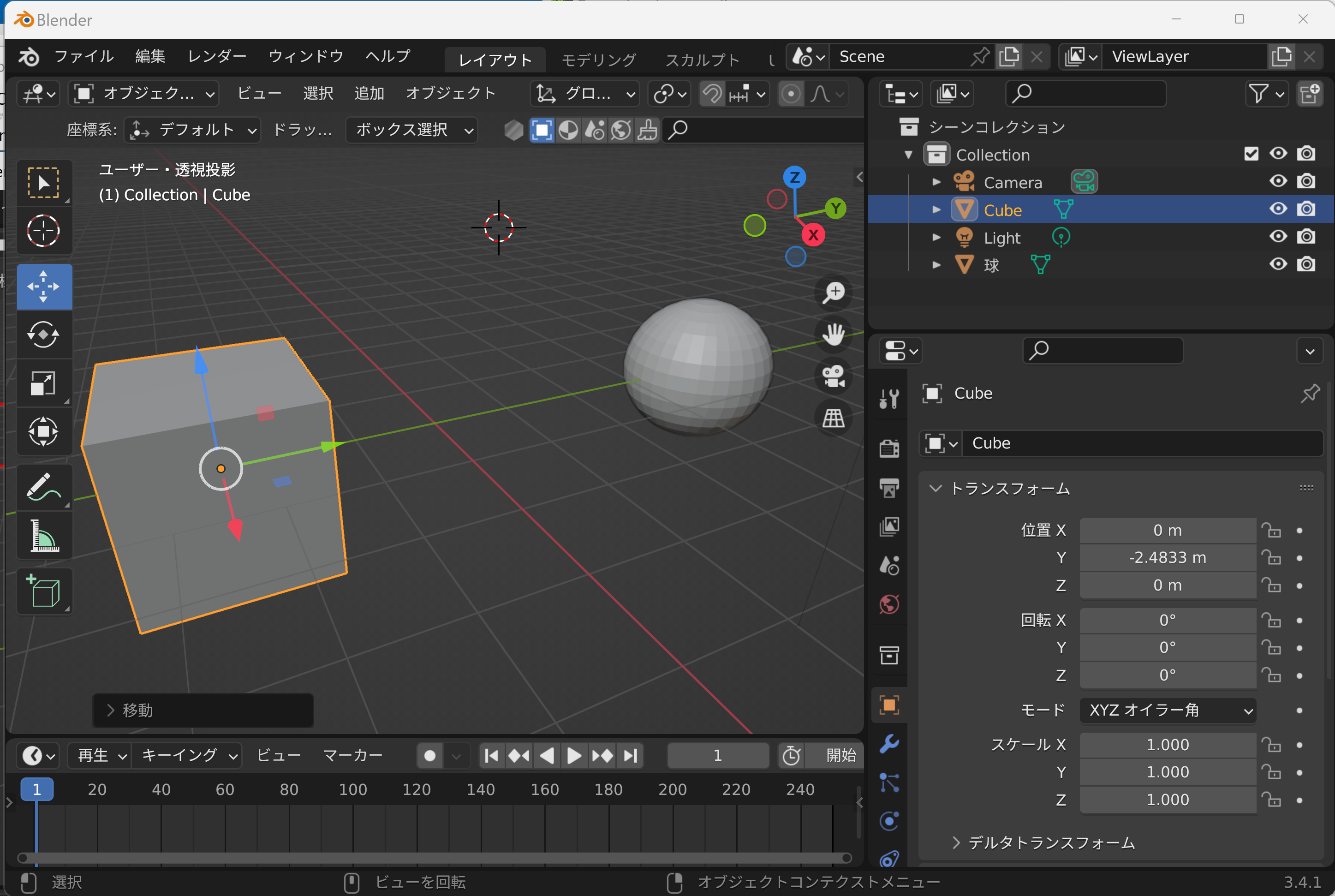

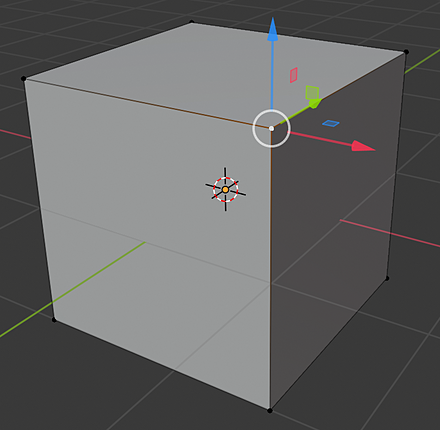

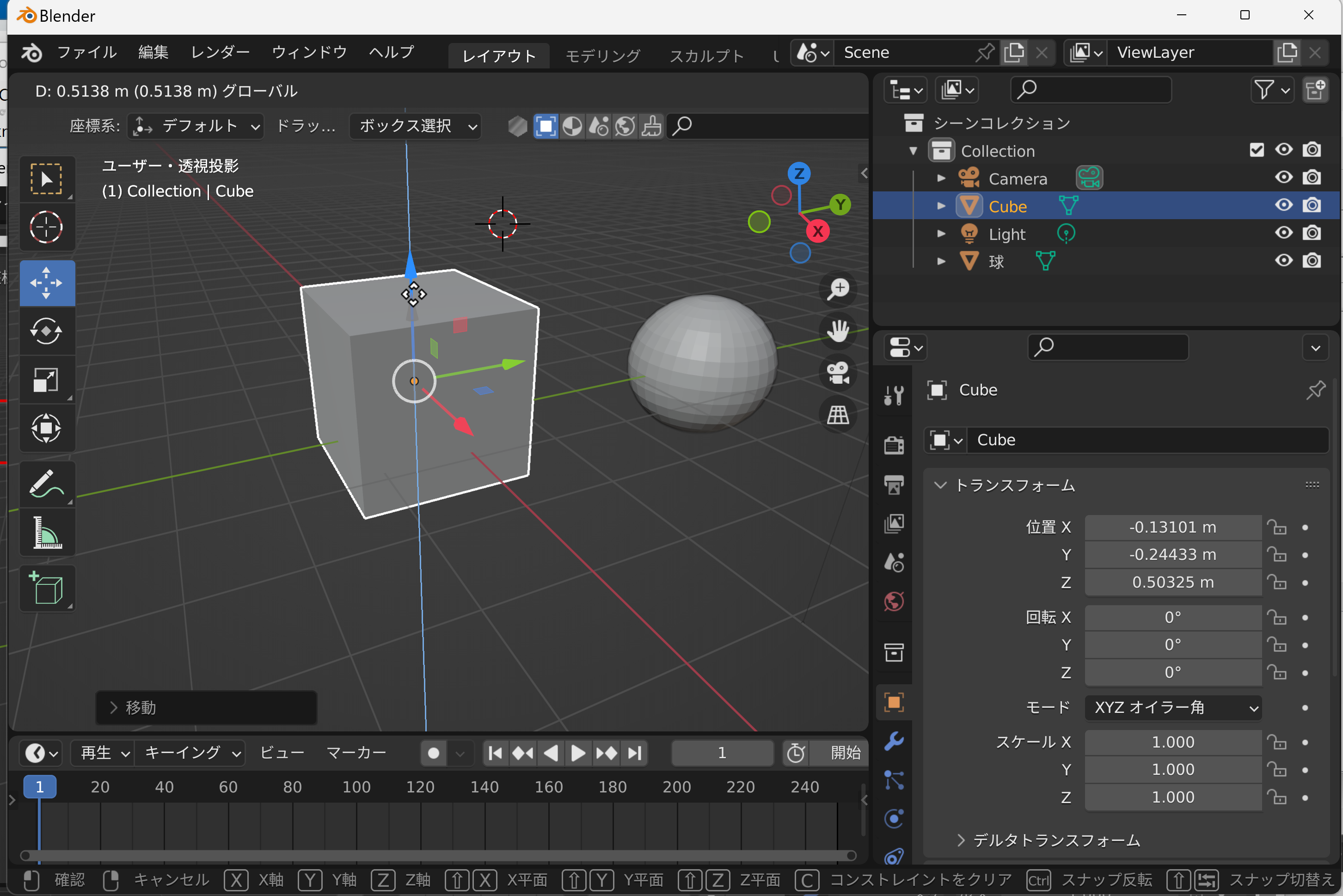

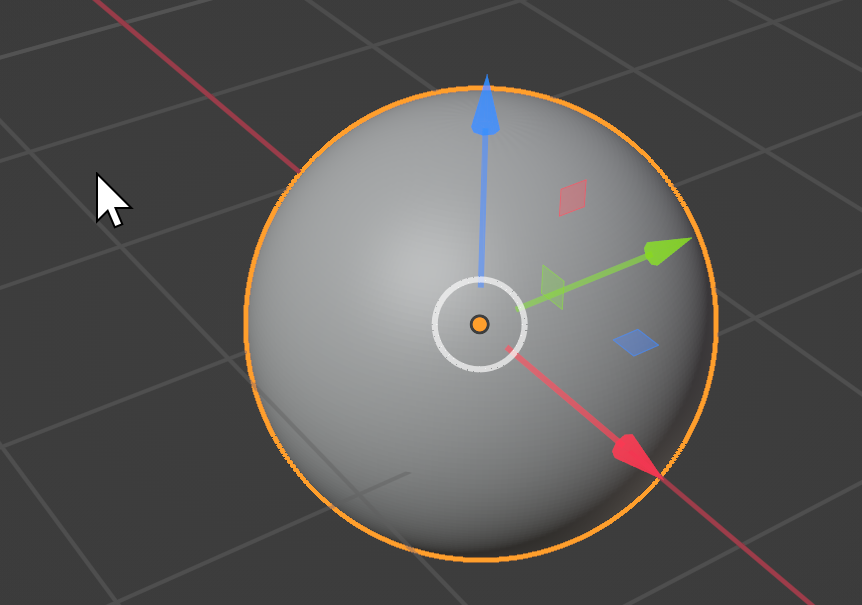

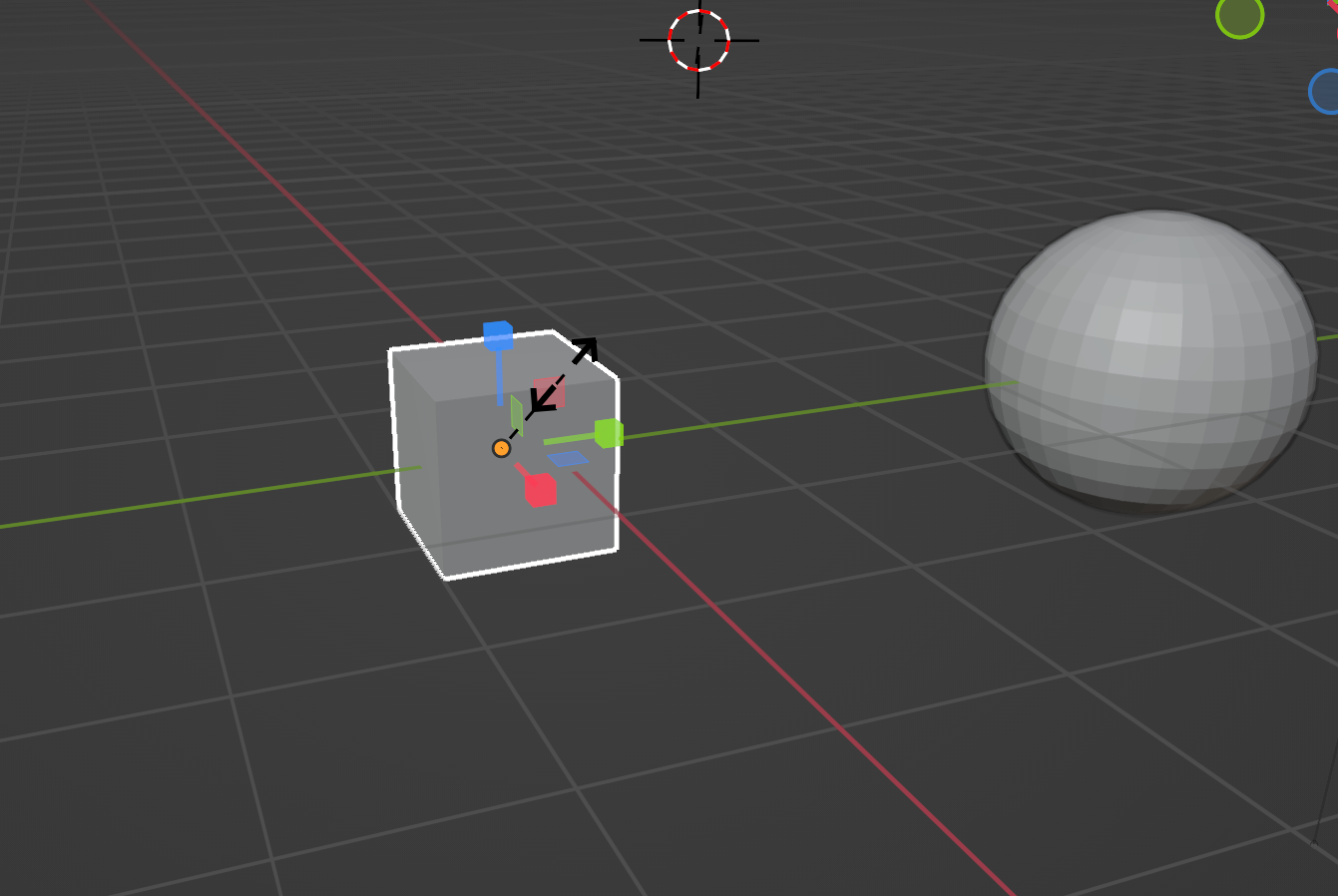

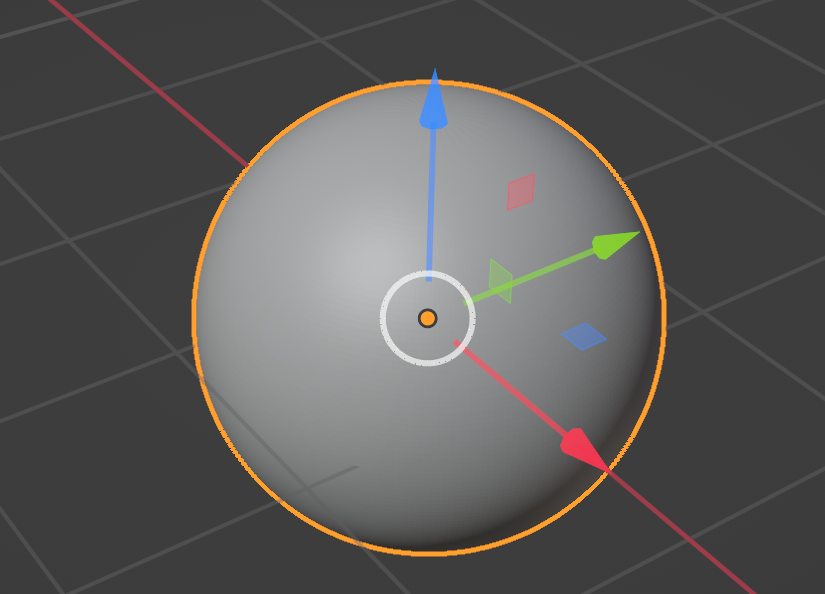

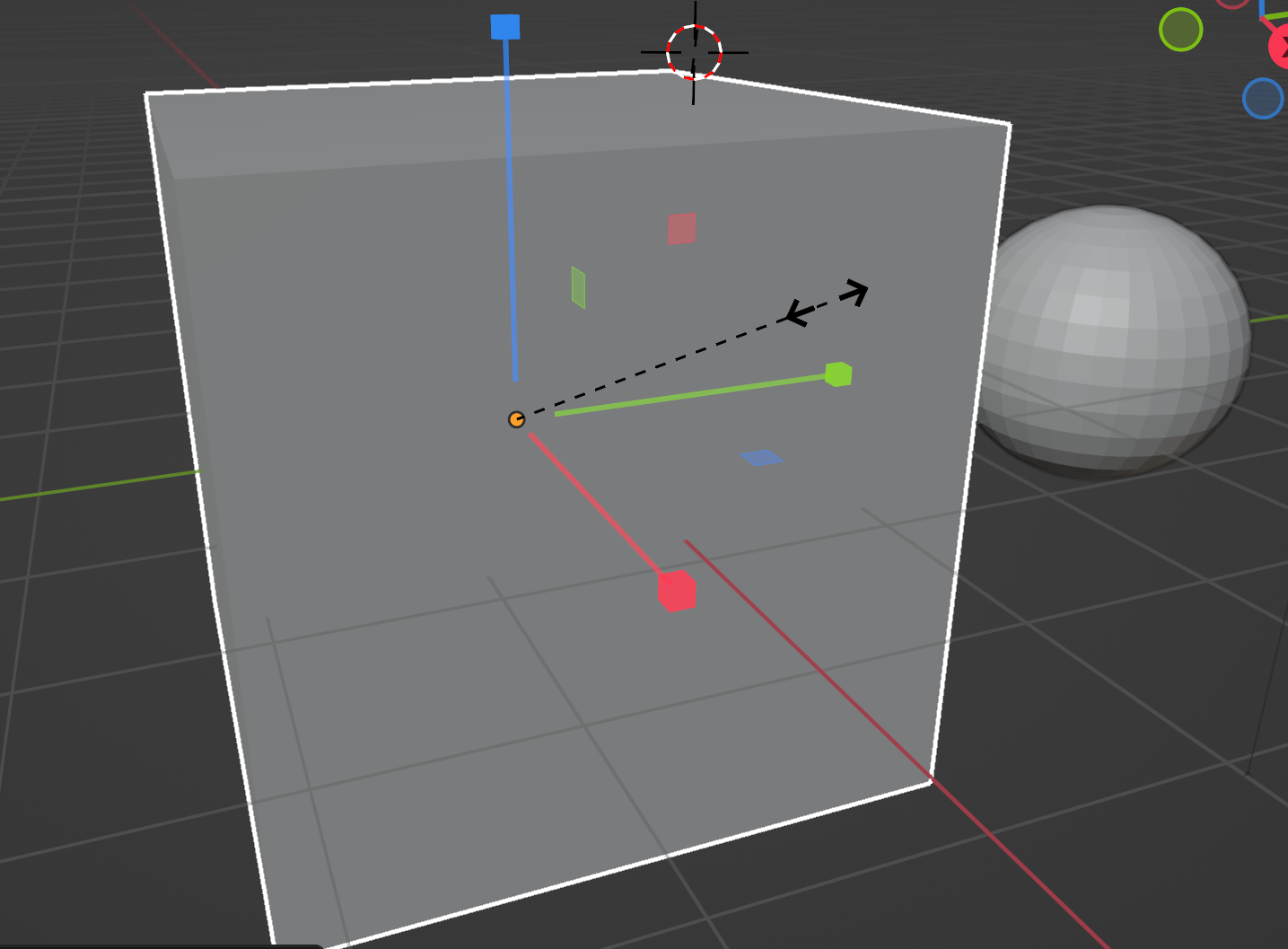

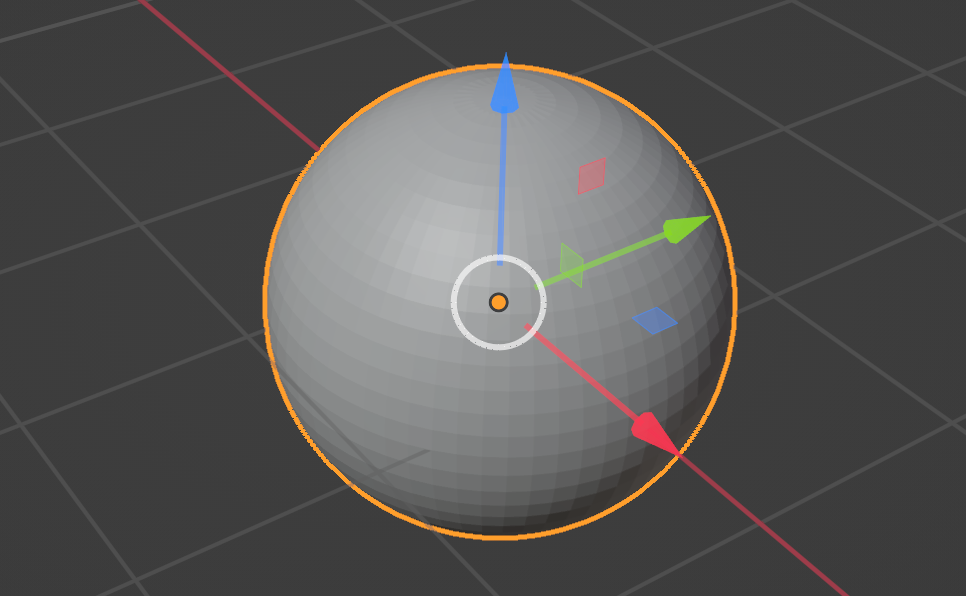

  ツールバーで移動ツールへに切り替えたときは， 選択されたオブジェクト（あるいは複数オブジェクト）のマニピュレータが表示される．

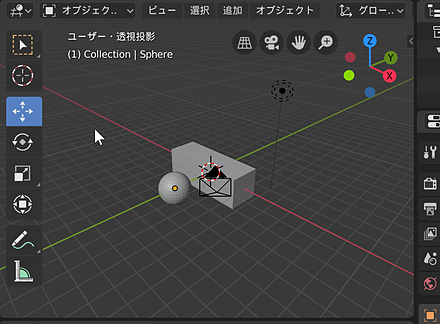

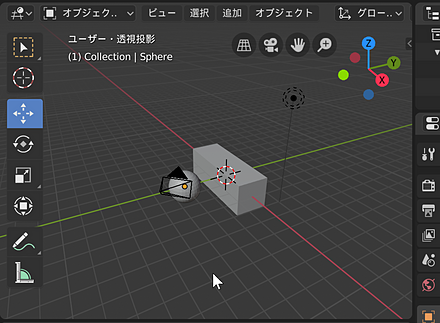

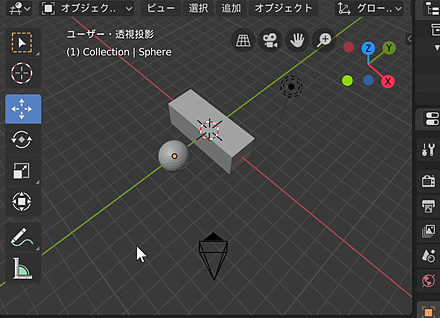

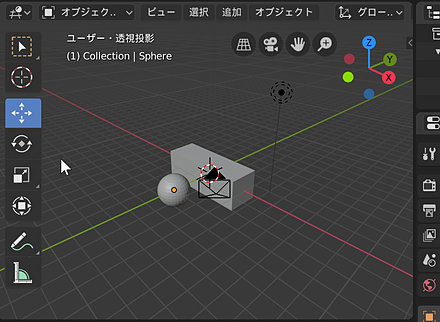

  移動ツールでは，マウスの移動につれて，選択されたオブジェクトが動く． 移動のあと，マウスの左クリックは確定，右クリックは取り消し．

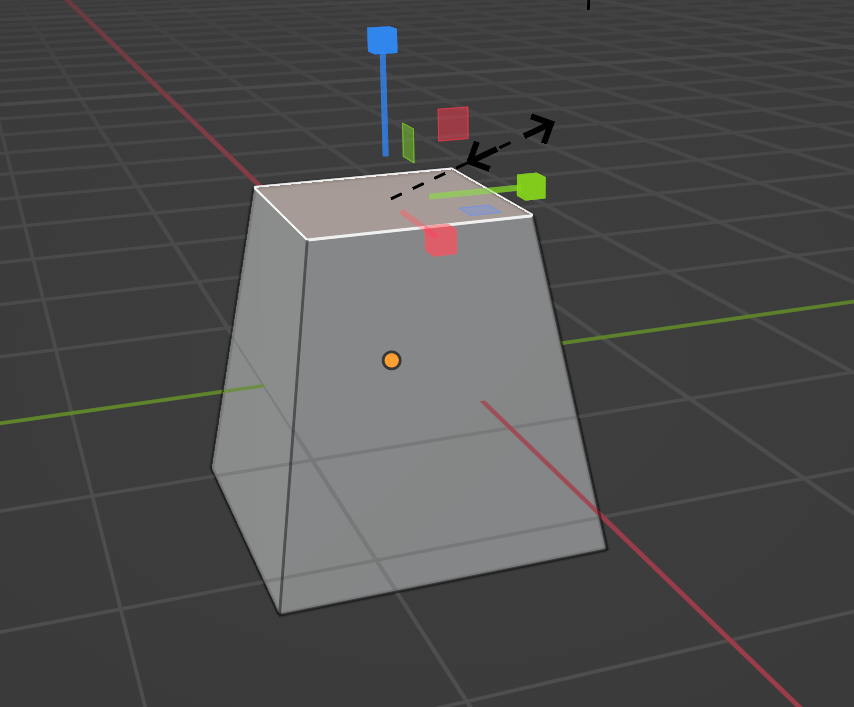

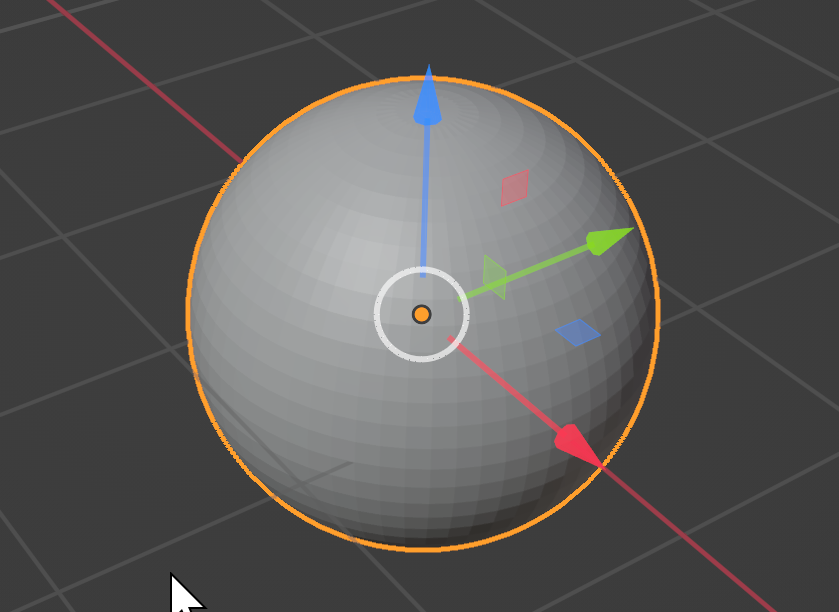

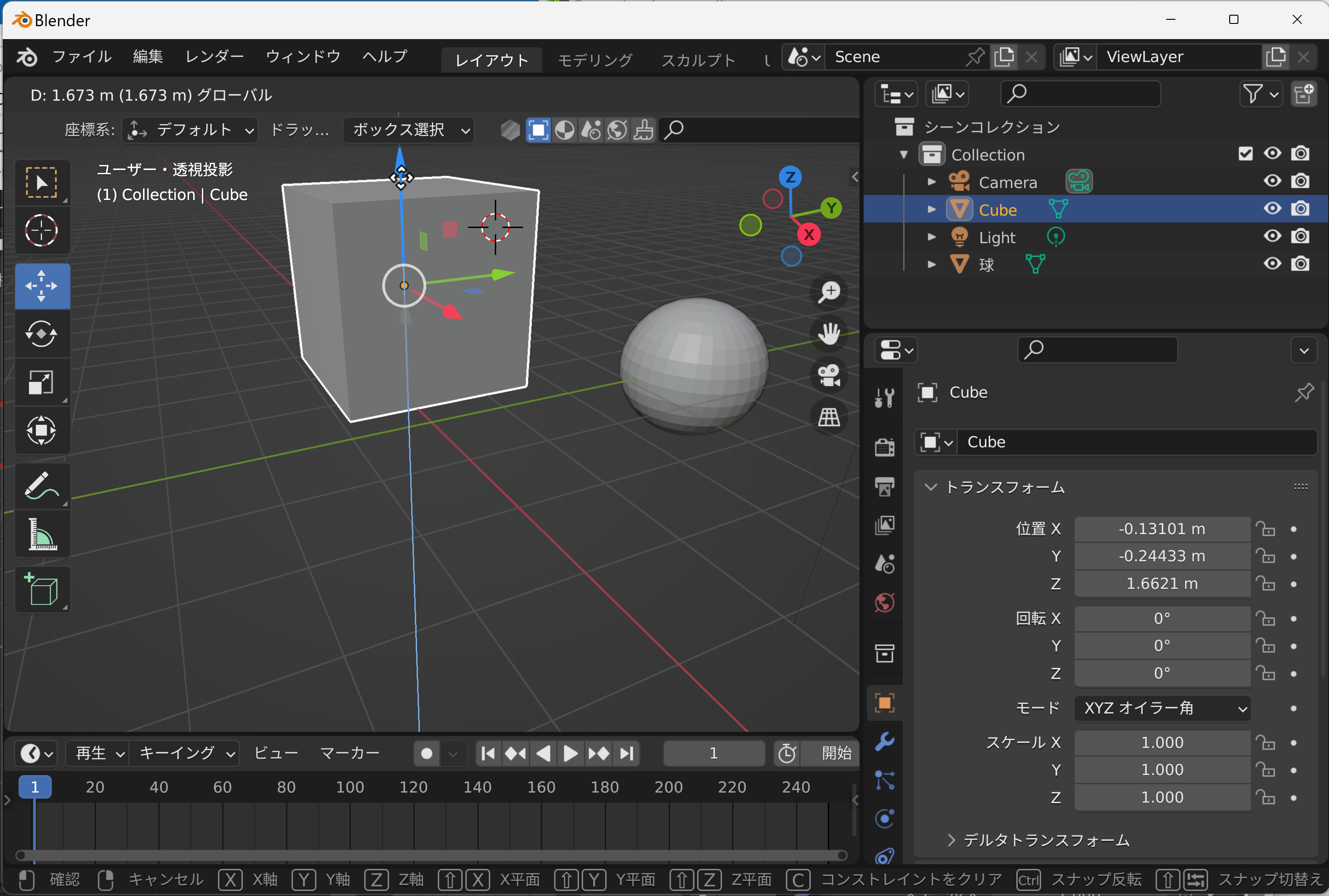

  マニピュレータの座標軸（赤，青，緑の軸）のうち１つを，左ボタンでクリック，マウスを動かすと、オブジェクトも動く　

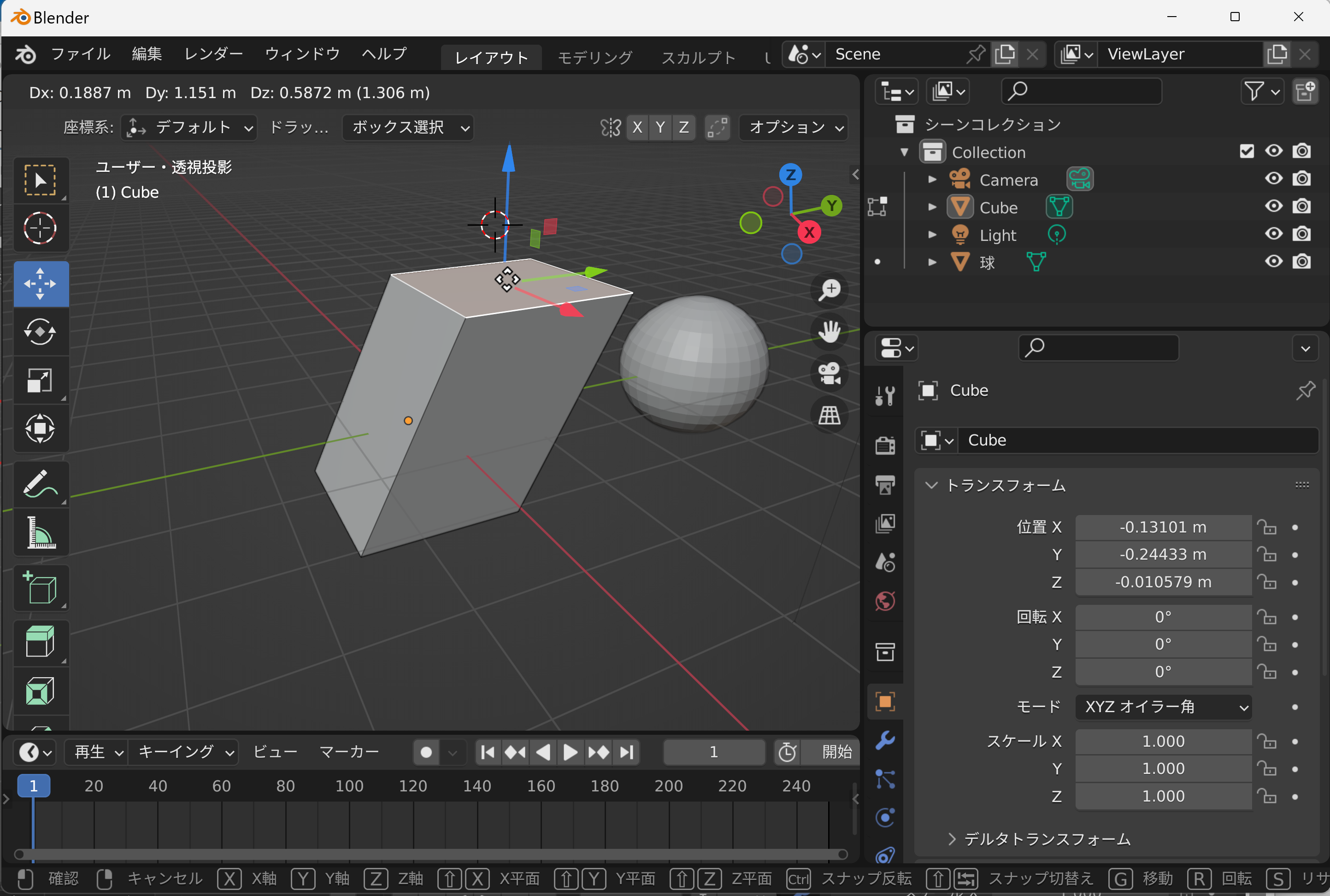

  編集モードのときは，オブジェクトが変形する．

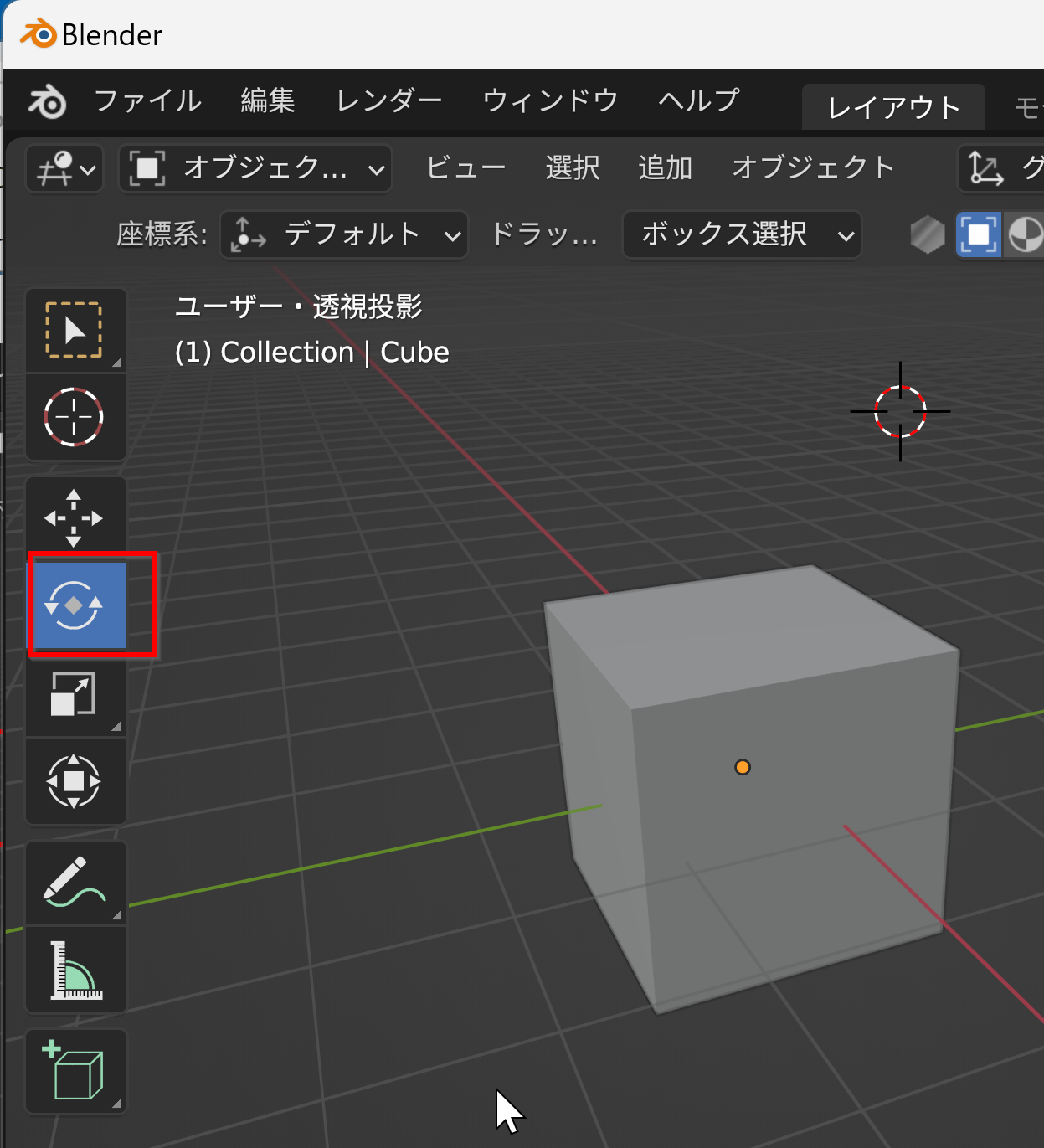

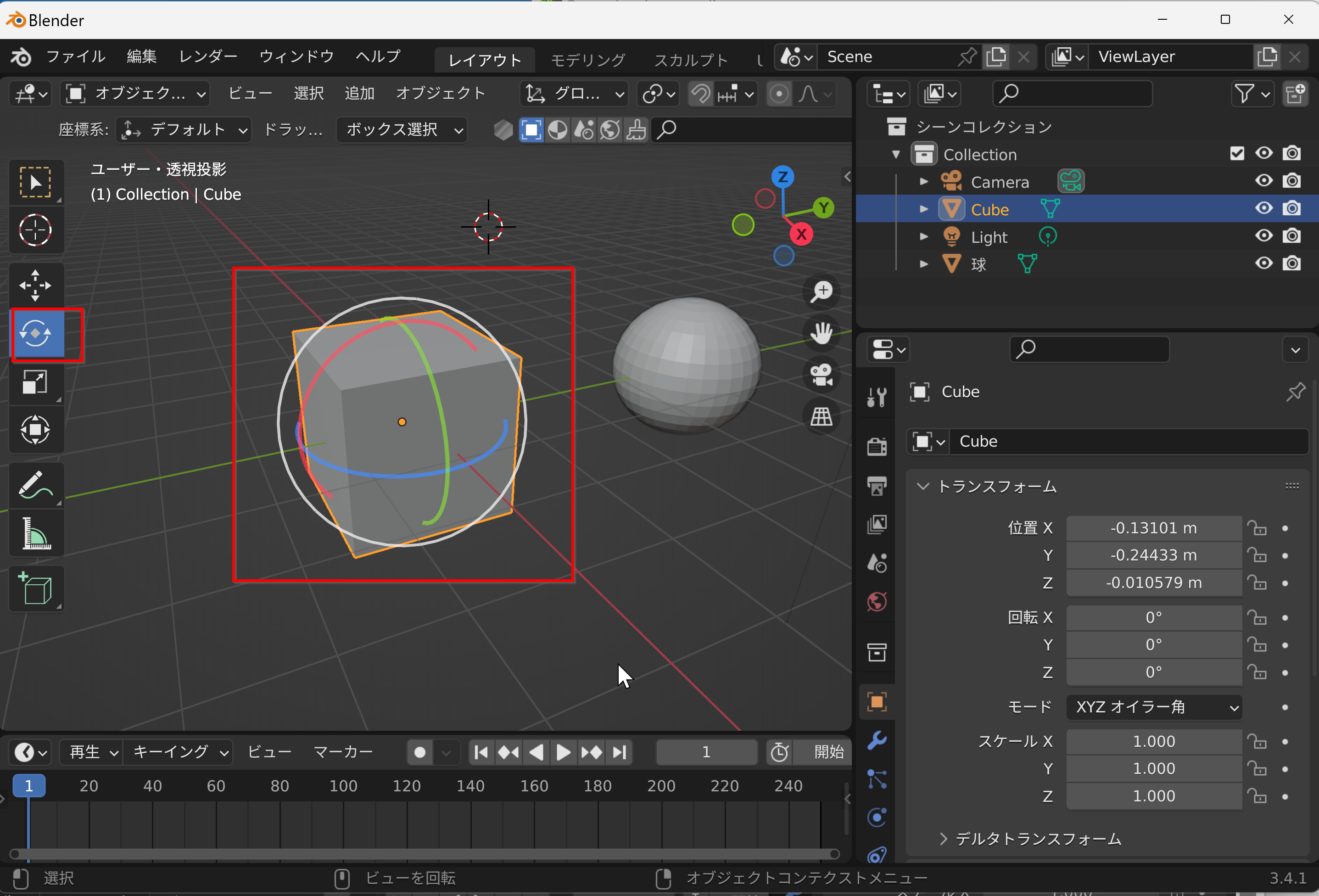

• 回転ツールへの切り替えは，ツールバーでできる．メニューでできる r キーでもできる．

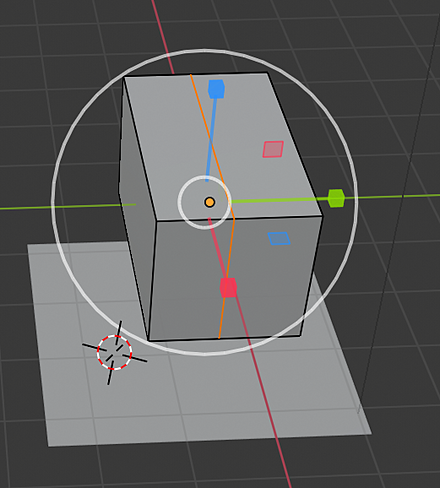

  ツールバーで回転ツールに切り替えたときは， 選択されたオブジェクト（あるいは複数オブジェクト）のマニピュレータが表示される．

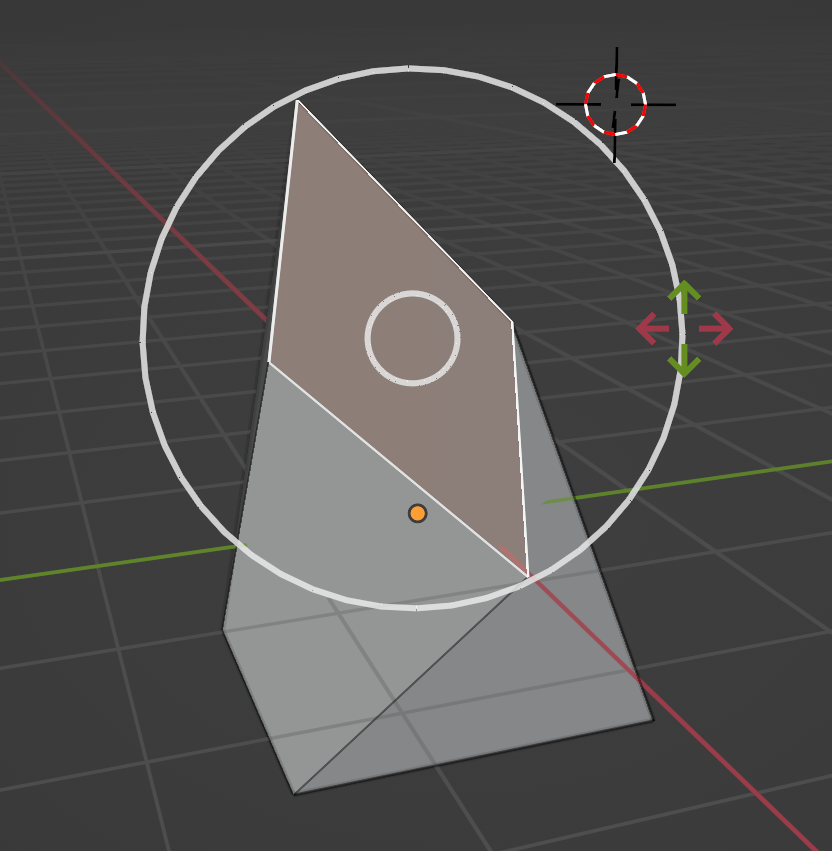

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．



  編集モードのときは，オブジェクトが変形する．

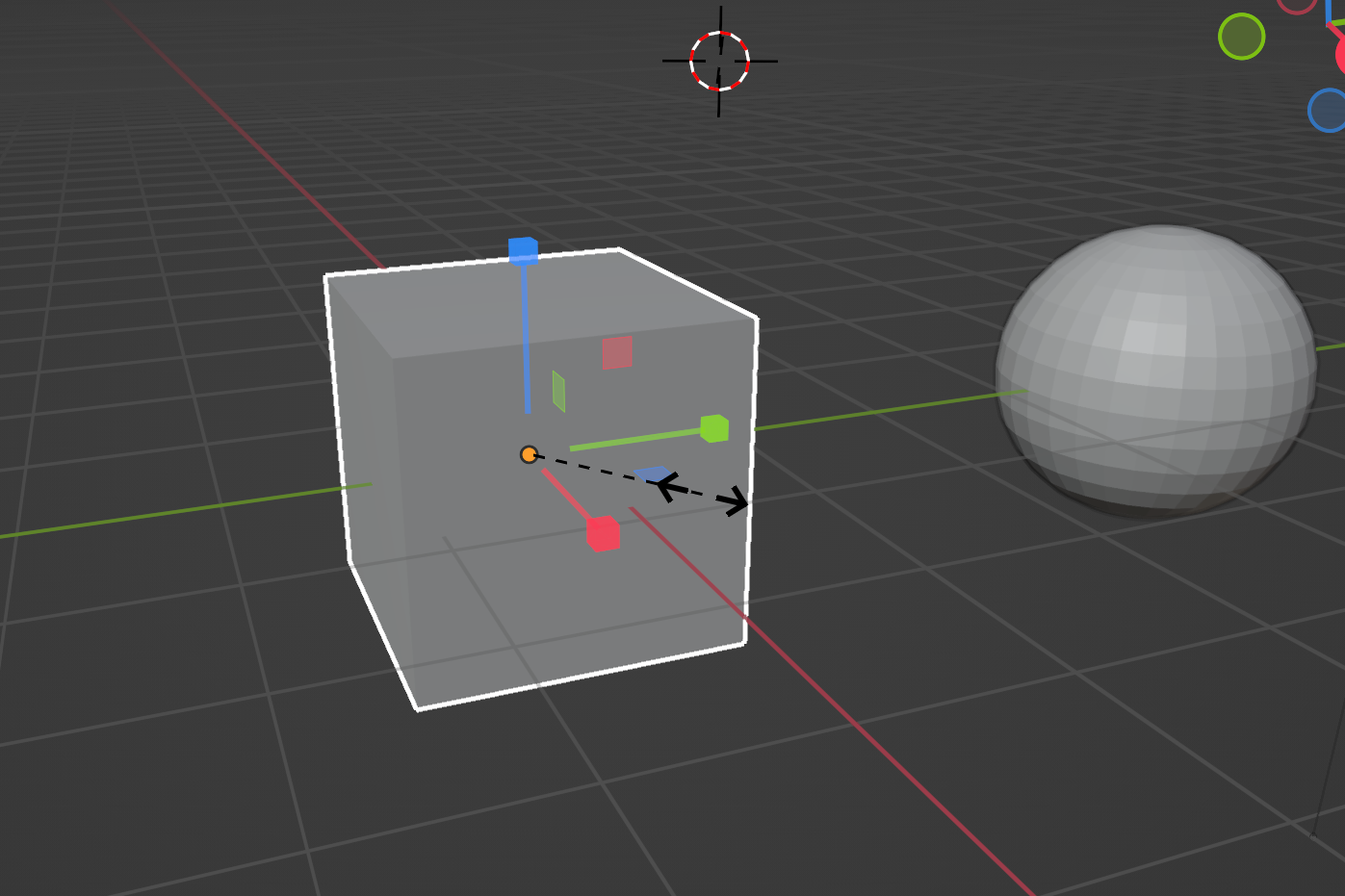

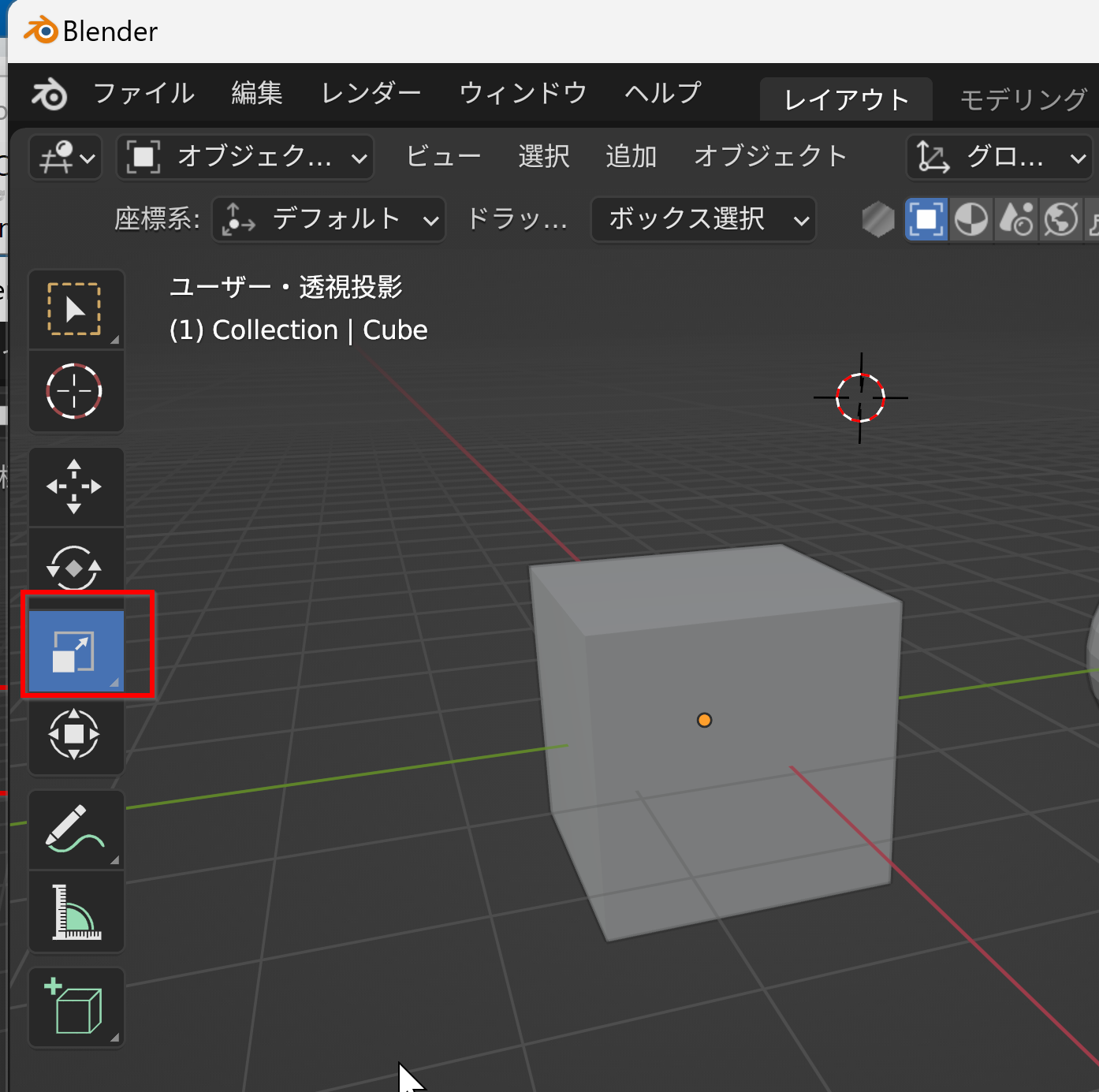

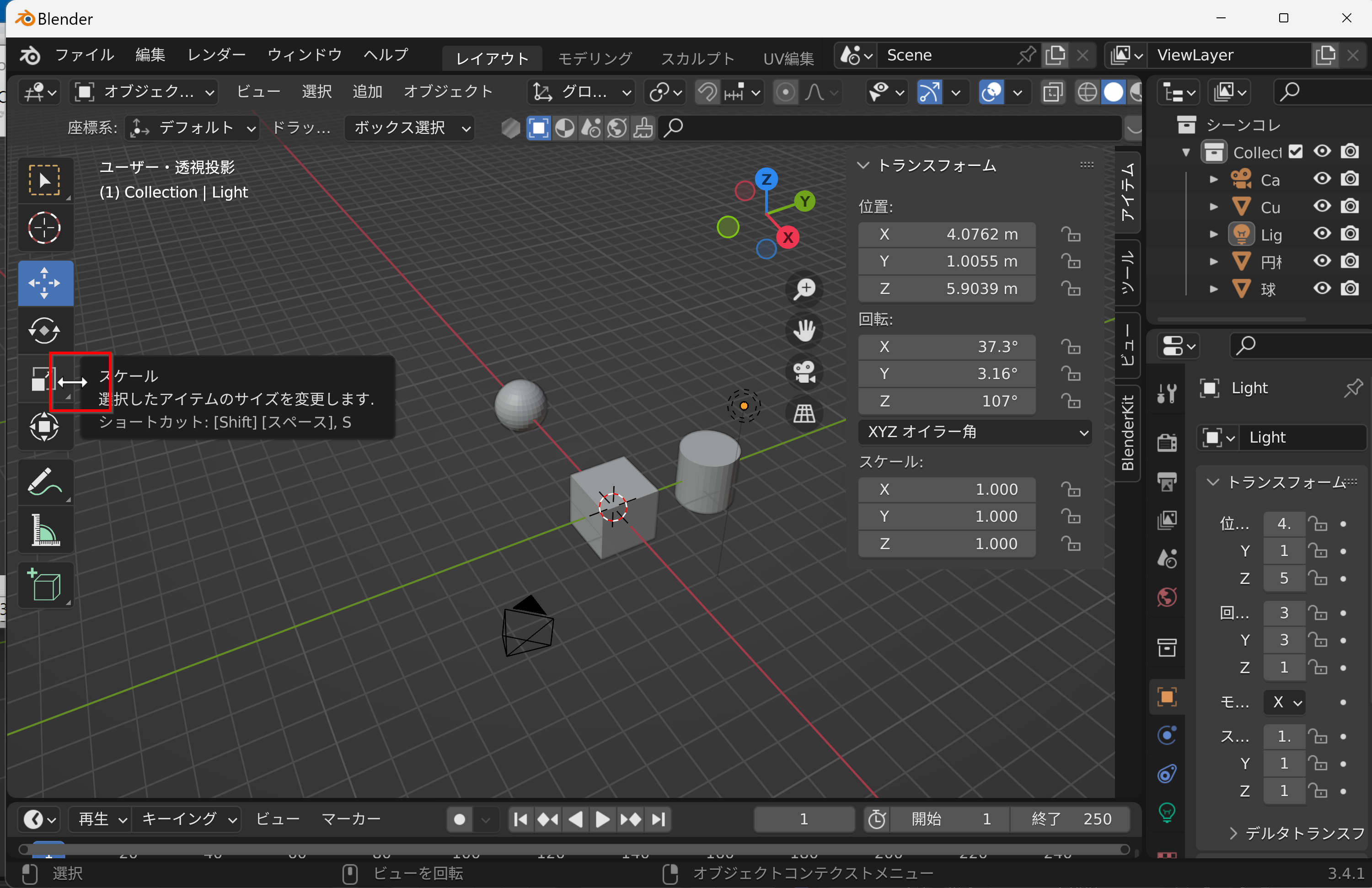

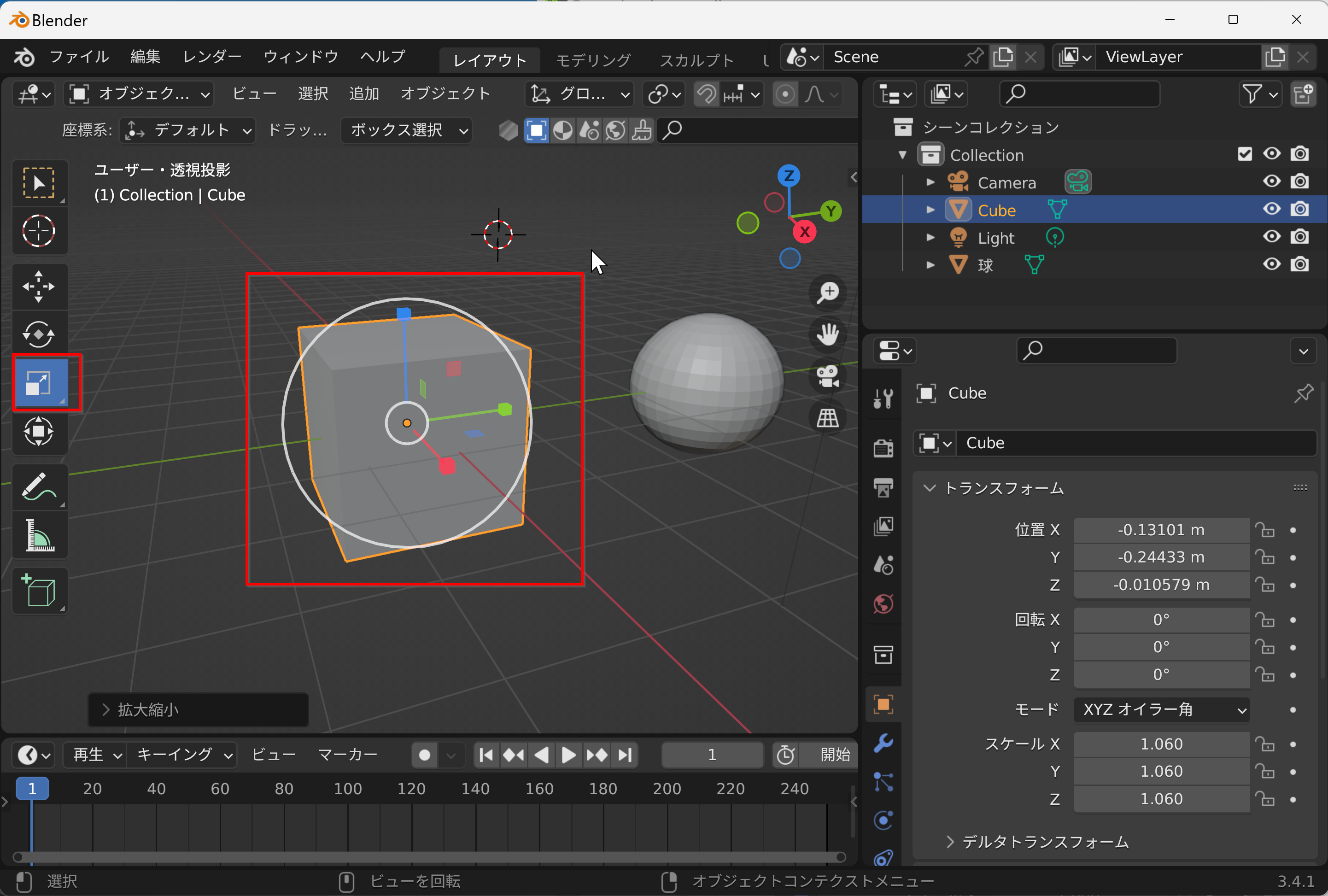

• 拡大縮小（スケール）ツールへの切り替えは，ツールバーでできる． s キーでもできる．


  ツールバーで拡大縮小（スケール）ツールに切り替えたときは， 選択されたオブジェクト（あるいは複数オブジェクト）のマニピュレータが表示される．



  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．



  編集モードのときは，オブジェクトが変形する．


• 移動，回転，拡大縮小での軸固定（軸ロック）は，x キー, y キー, z キー
  • 移動ツールのとき、 x キー, y キー, z キーで 軸ロックされ、軸方向だけの移動になる．
  • 拡大縮小（スケール）ツールのとき、 x キー, y キー, z キーで 軸ロックされ、軸方向だけの拡大縮小になる．

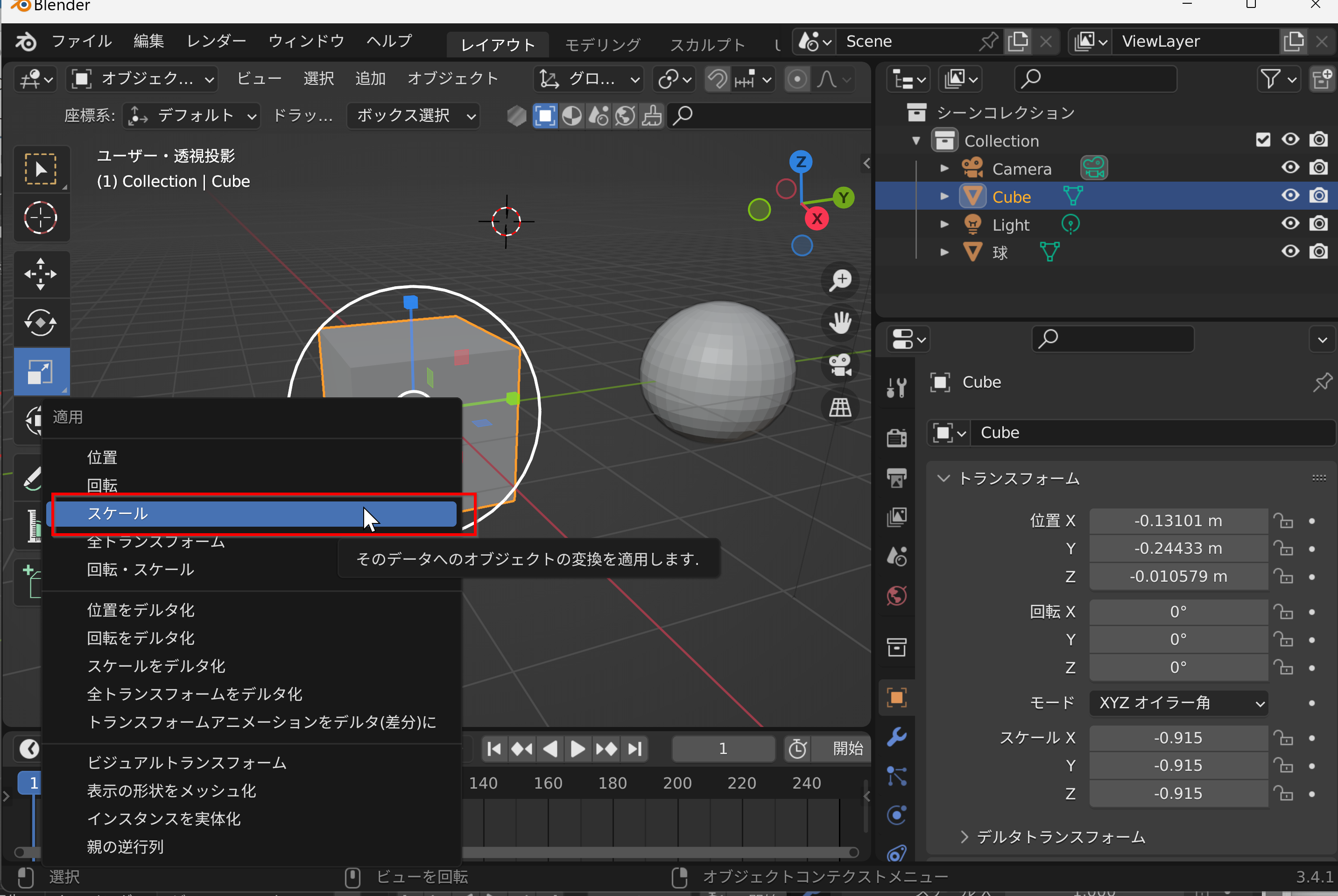

• 「拡大縮小」の値を「1」に設定するには， 立体を選択し， [CTRL] a で，メニューを出し， 「拡大縮小」を選ぶ

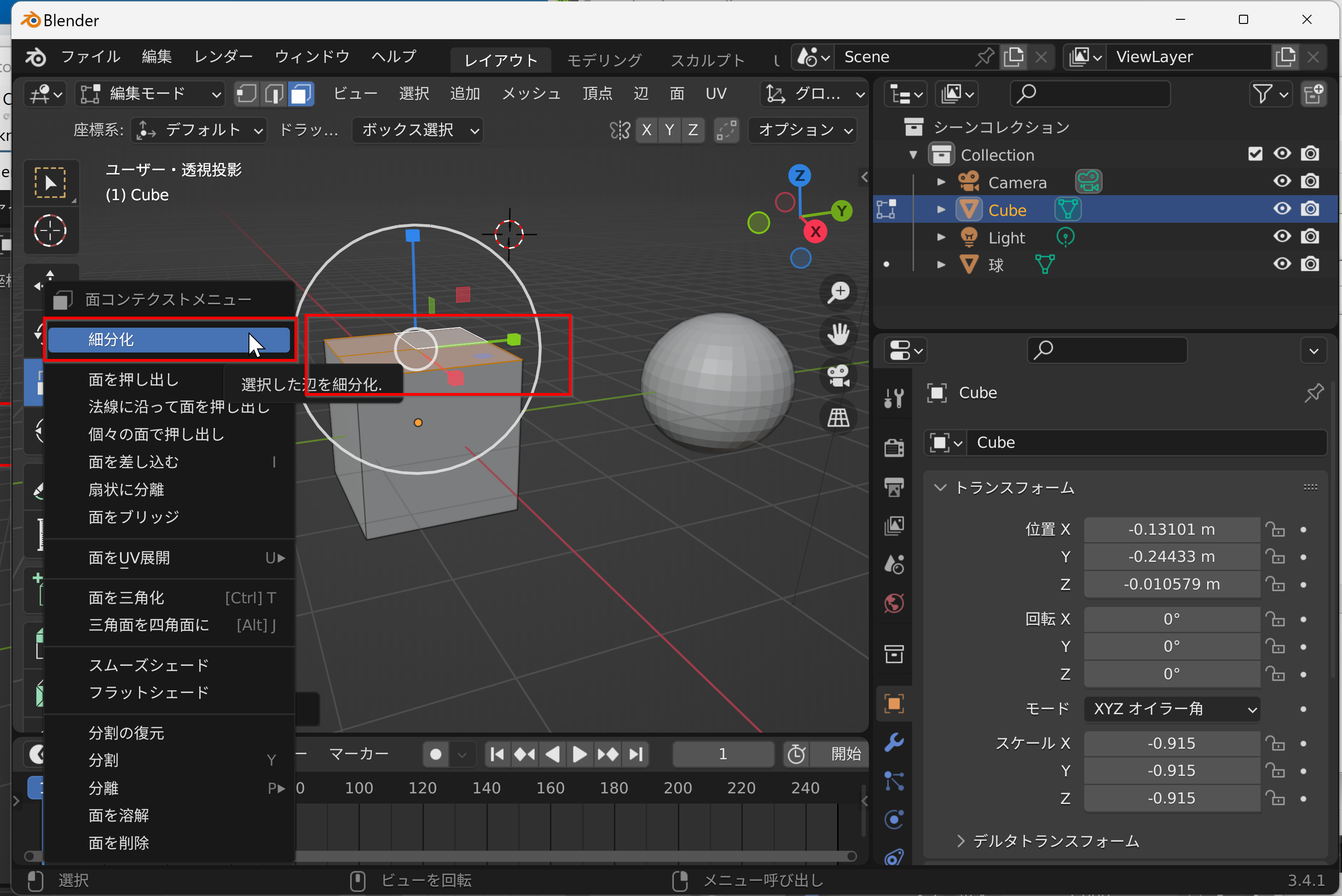

• 面の細分化は，編集モードで，細分化したい面を選択のうえ，右クリックメニュー（コンテキストメニュー）でできる．

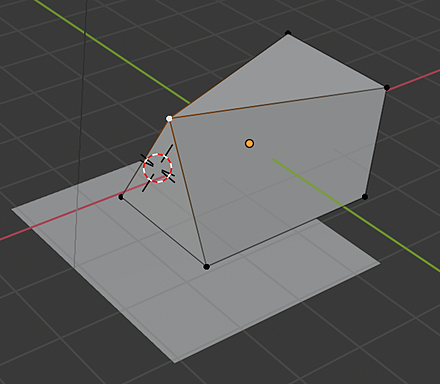

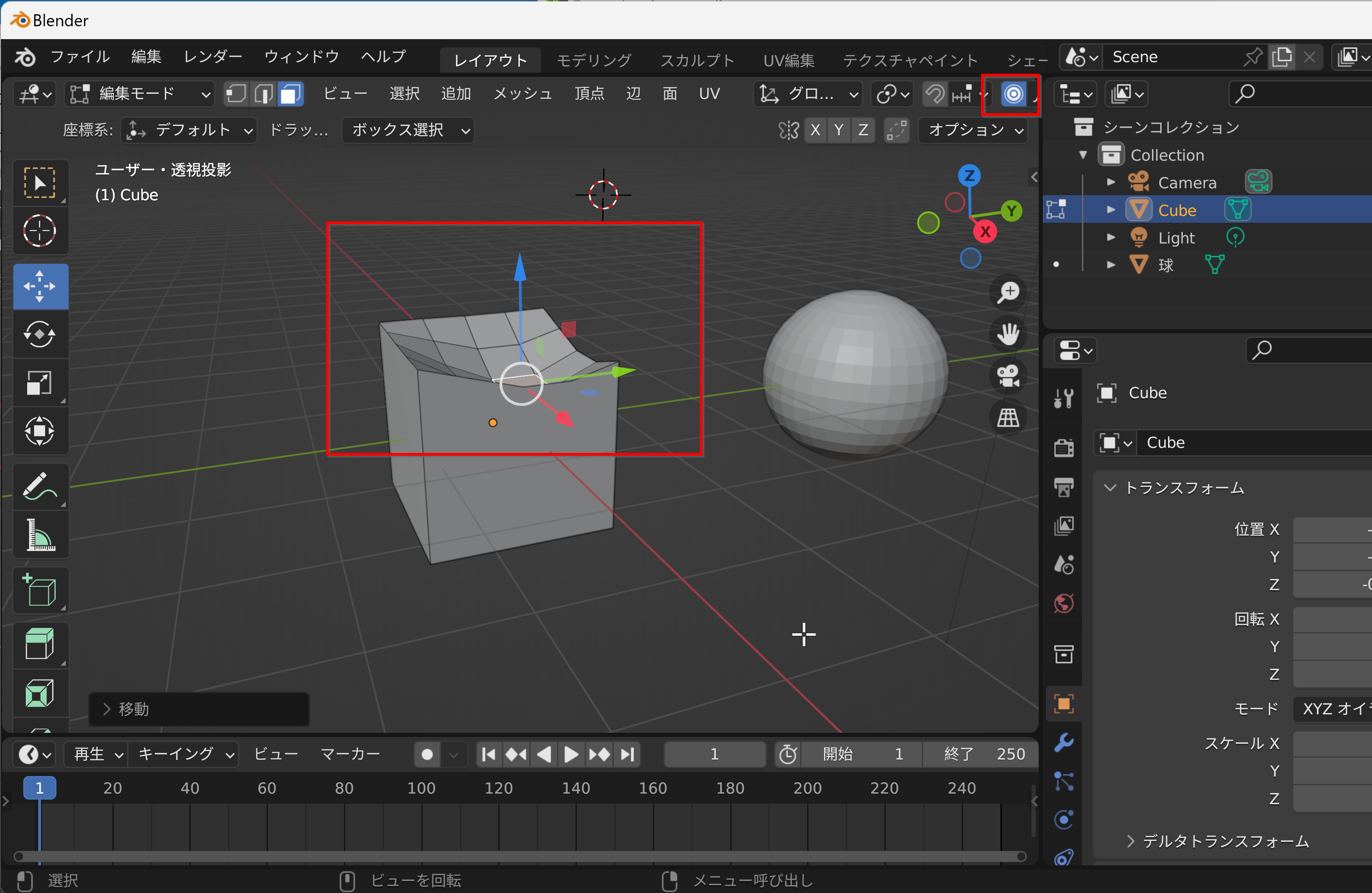

• プロポーショナル編集は，編集モードで，メッシュを選択のうえ，メニューでできる．o キーでもできる．

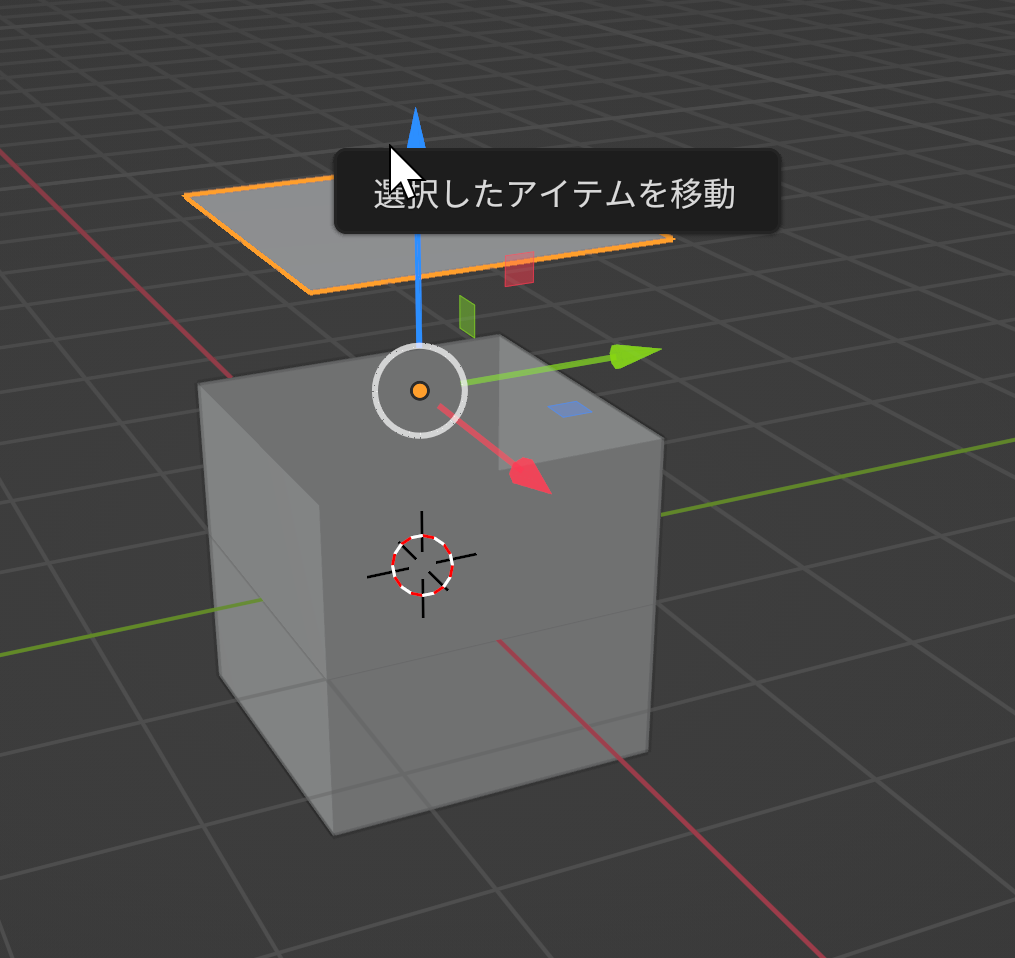

• 頂点，辺，面の押し出し: 編集モードで，頂点，辺，面を選び，右クリックメニュー（コンテキストメニュー）．「・・・の押し出し」を選ぶ．

  編集モードで，e キーでもよい．

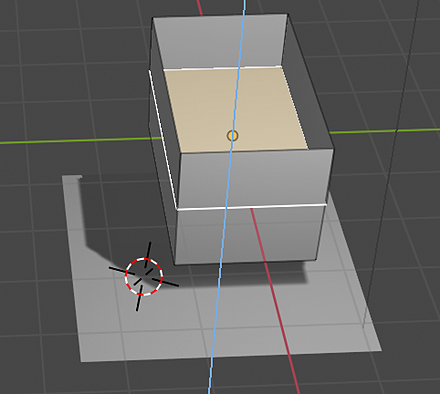

• ループカット: 編集モードで，[CTRL] r

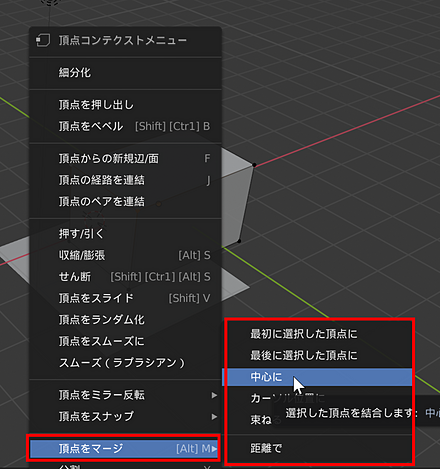

• 選択した頂点，辺，面のマージは，編集モードで，右クリックメニュー（コンテクストメニュー）でできる．

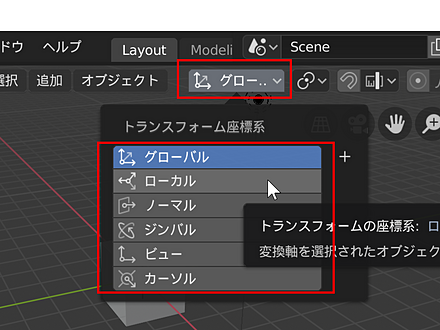

• 座標系の切り替えは，メニューでできる．


ショートカット

• 移動ツールへの切り替え：g
• 回転ツールへの切り替え：r
• 拡大縮小（スケール）ツールへの切り替え：s
• 移動，回転，拡大縮小での軸固定（軸ロック）: x, y, z
• 押し出し: 編集モードで，e
• ループカット: 編集モードで，[CTRL] r

※ 「r」キーを1回だけ押すと，視点を基準として回転

※ 「r」キーを2回押すと，3軸の回転

カーソルの移動，立体の追加（新規作成），複製，削除

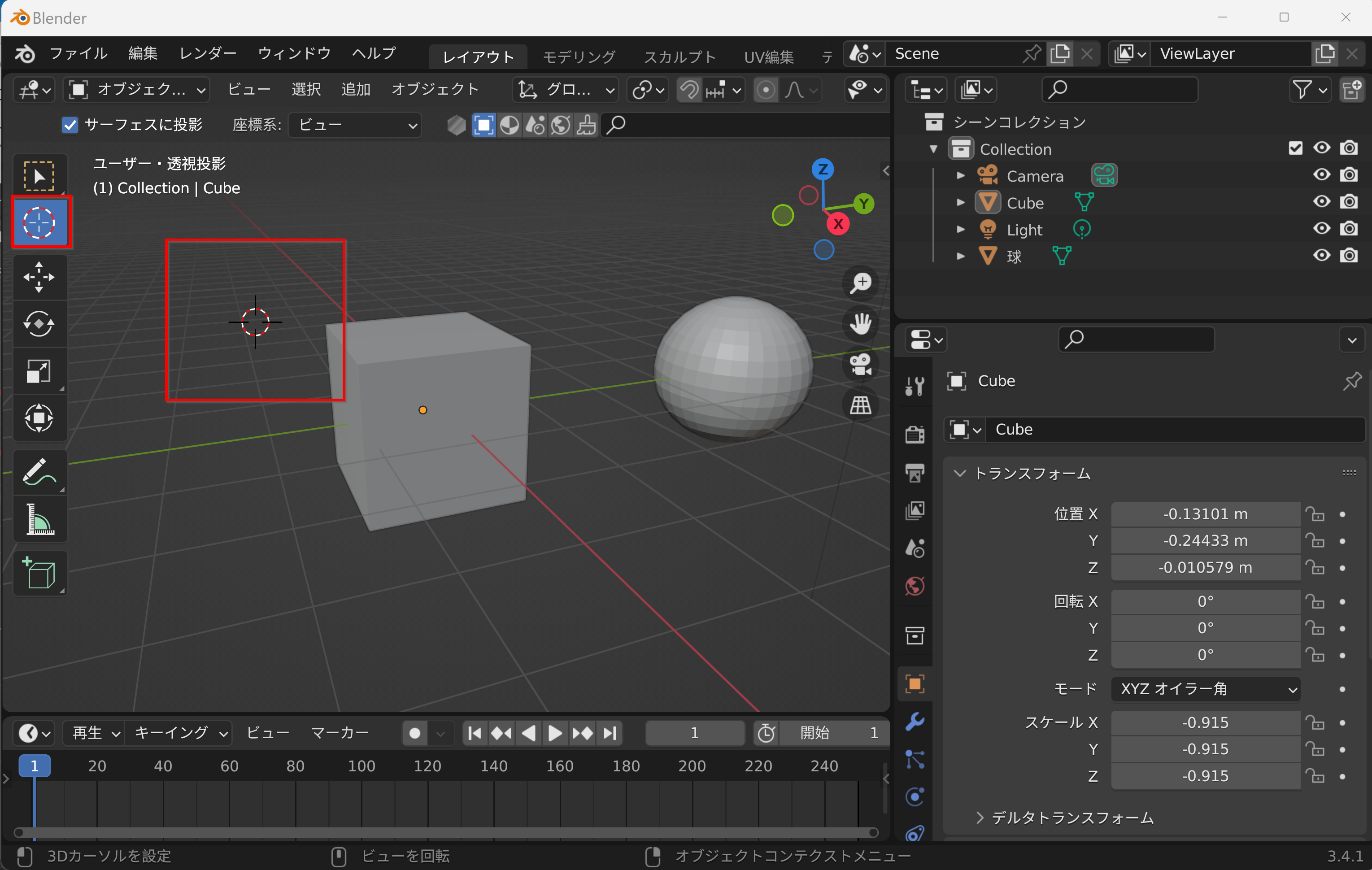

• カーソルの移動は，ツールバーのカーソルツールでできる．カーソルツールを選んだあとで，マウスの左クリック．

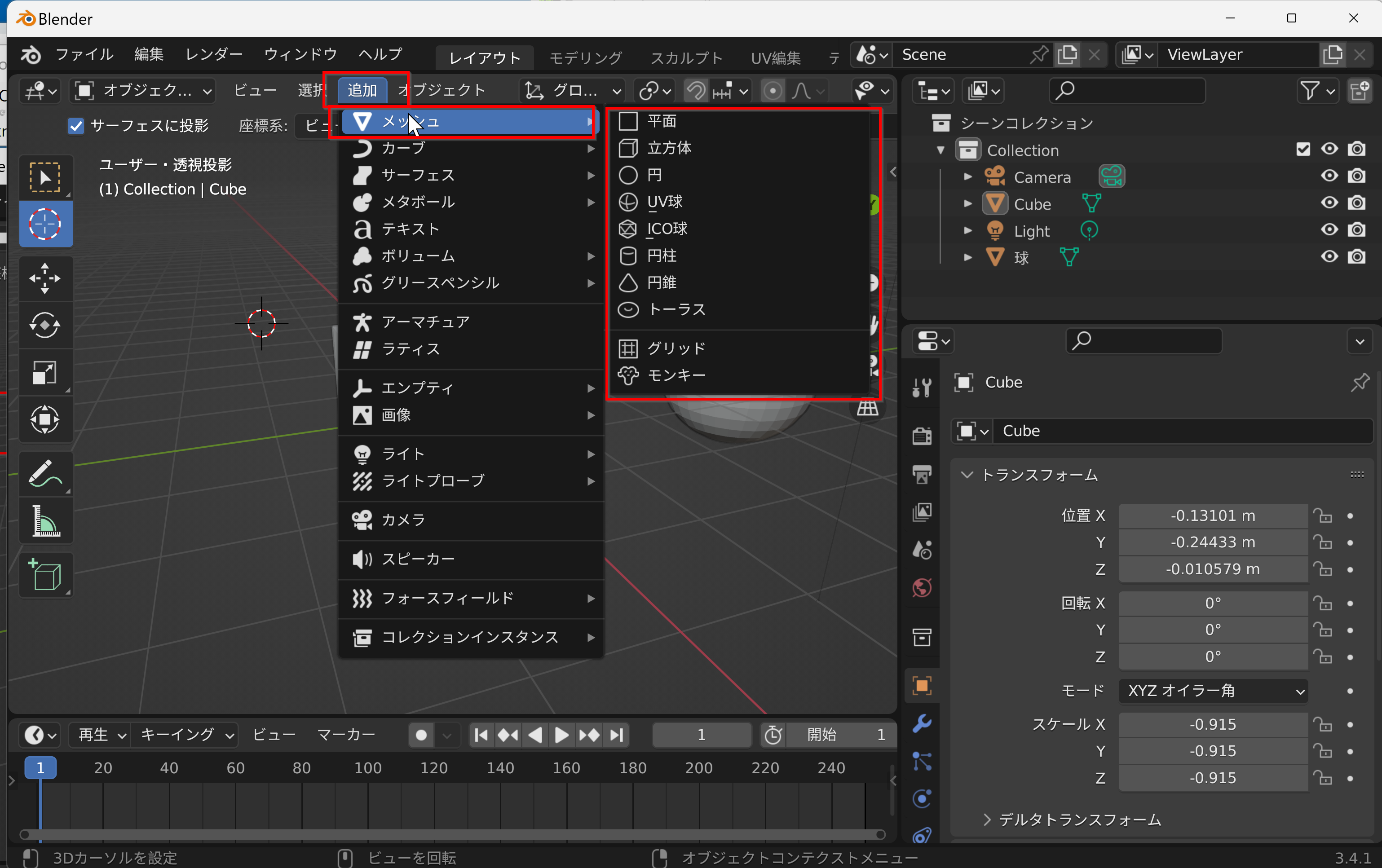

• 立体の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．

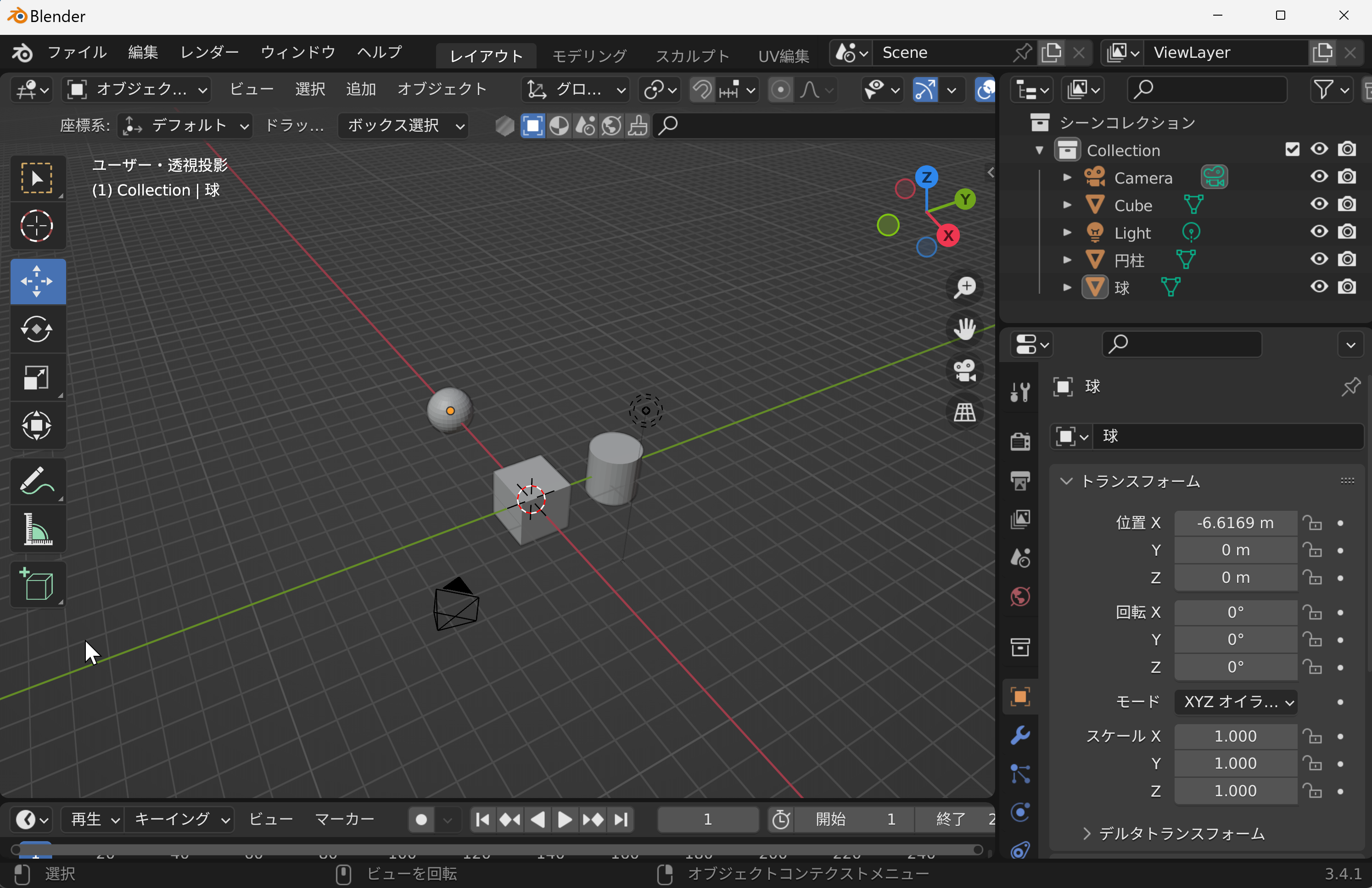

  立体の追加(新規作成）は，メニューの「Add(追加)」（あるいは SHIFT + Aキー）→「Mesh(メッシュ)」，その後，種類を選択（円柱，立方体などが選べる）．

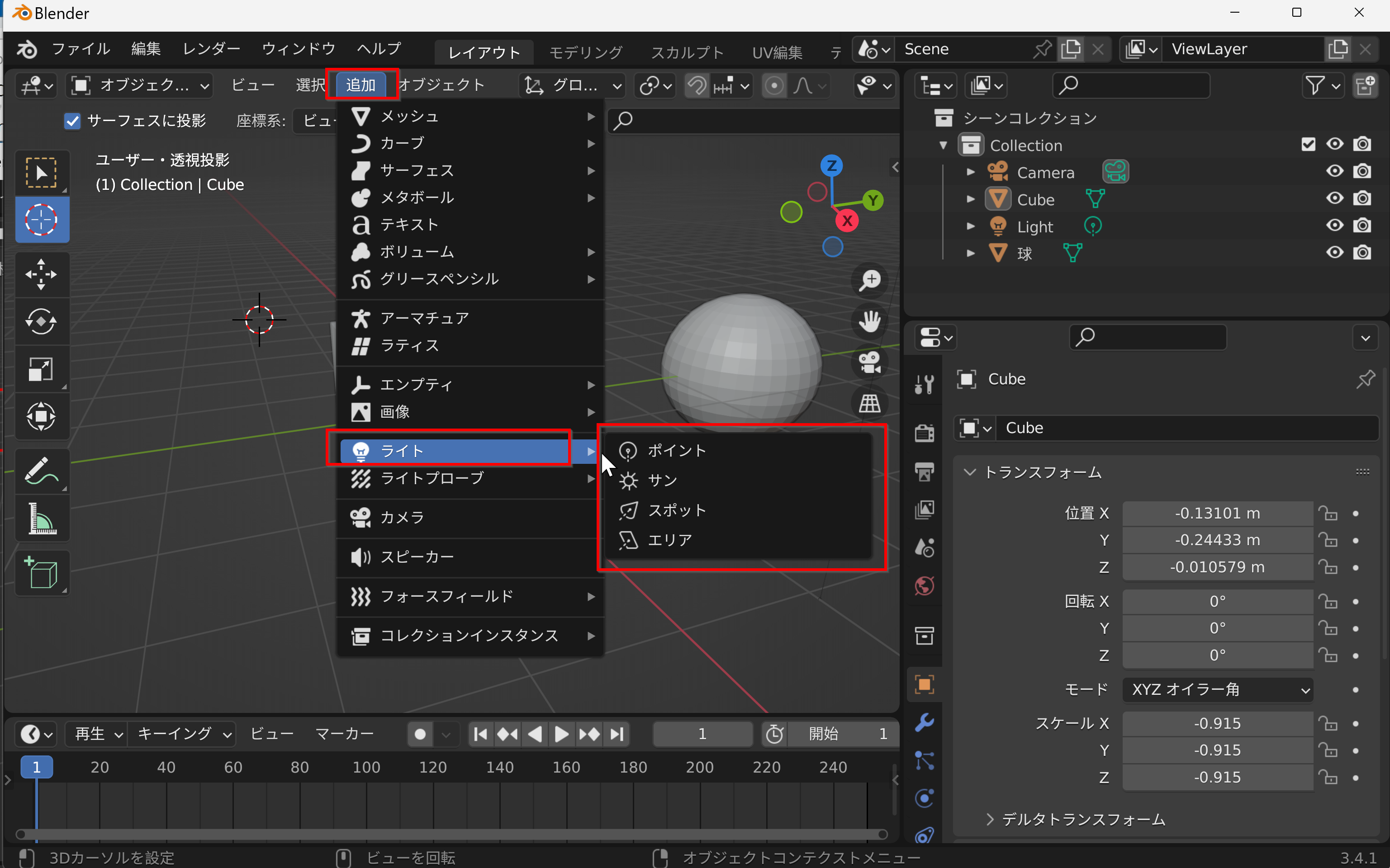

• ライト（ランプ）の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．

  メニューの「Add(追加)」（あるいは SHIFT + Aキー）→「ライト」，その後，ライト（ランプ）の種類を選択

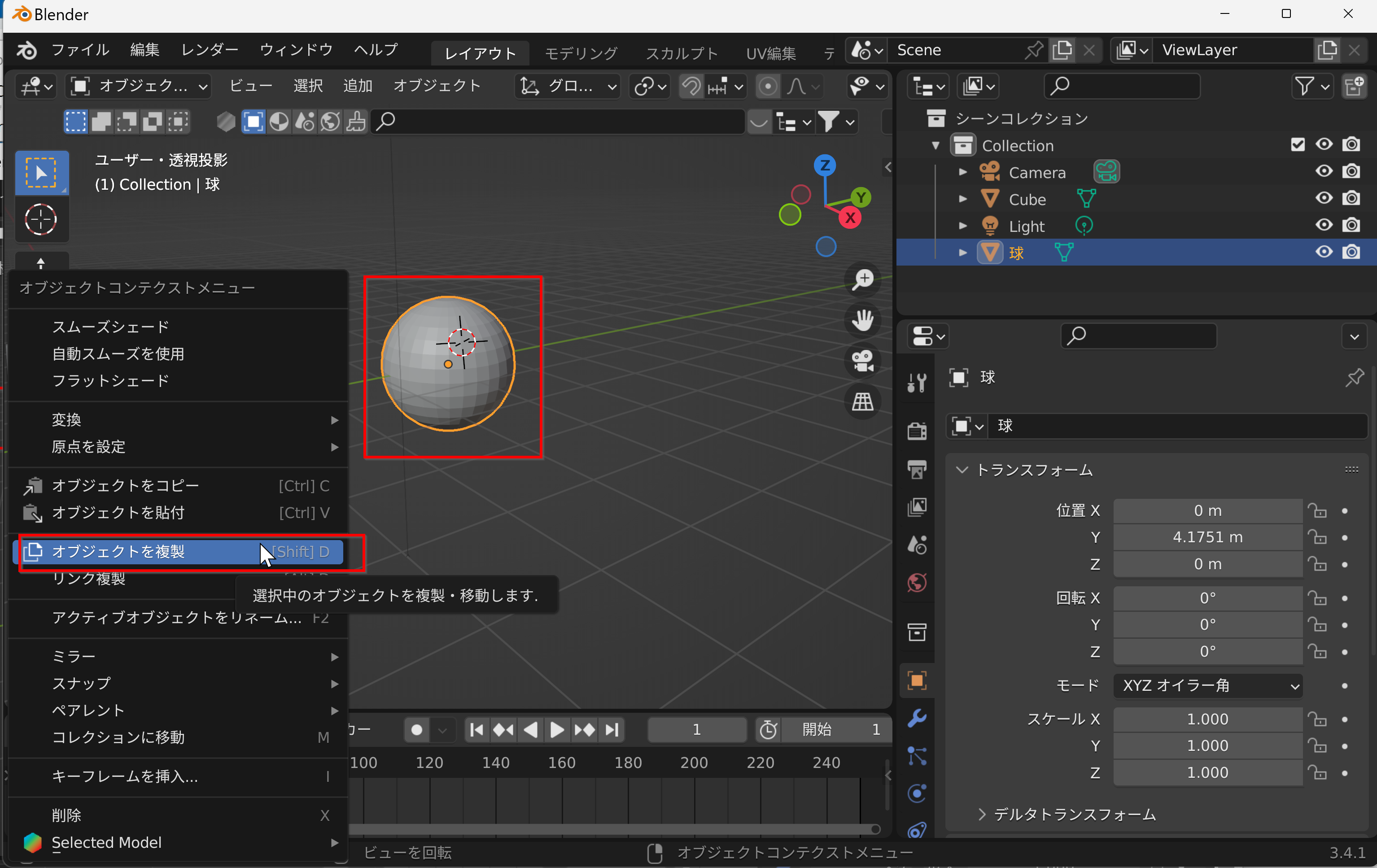

• 選択されたオブジェクトの複製は，右クリックメニュー（オブジェクトコンテキストメニュー）でできる．


• 選択されたオブジェクトの削除：　DEL キー．右クリックメニュー（コンテクストメニュー）でもできる．

ショートカット

• オブジェクトの追加（新規作成）：[SHIFT] a

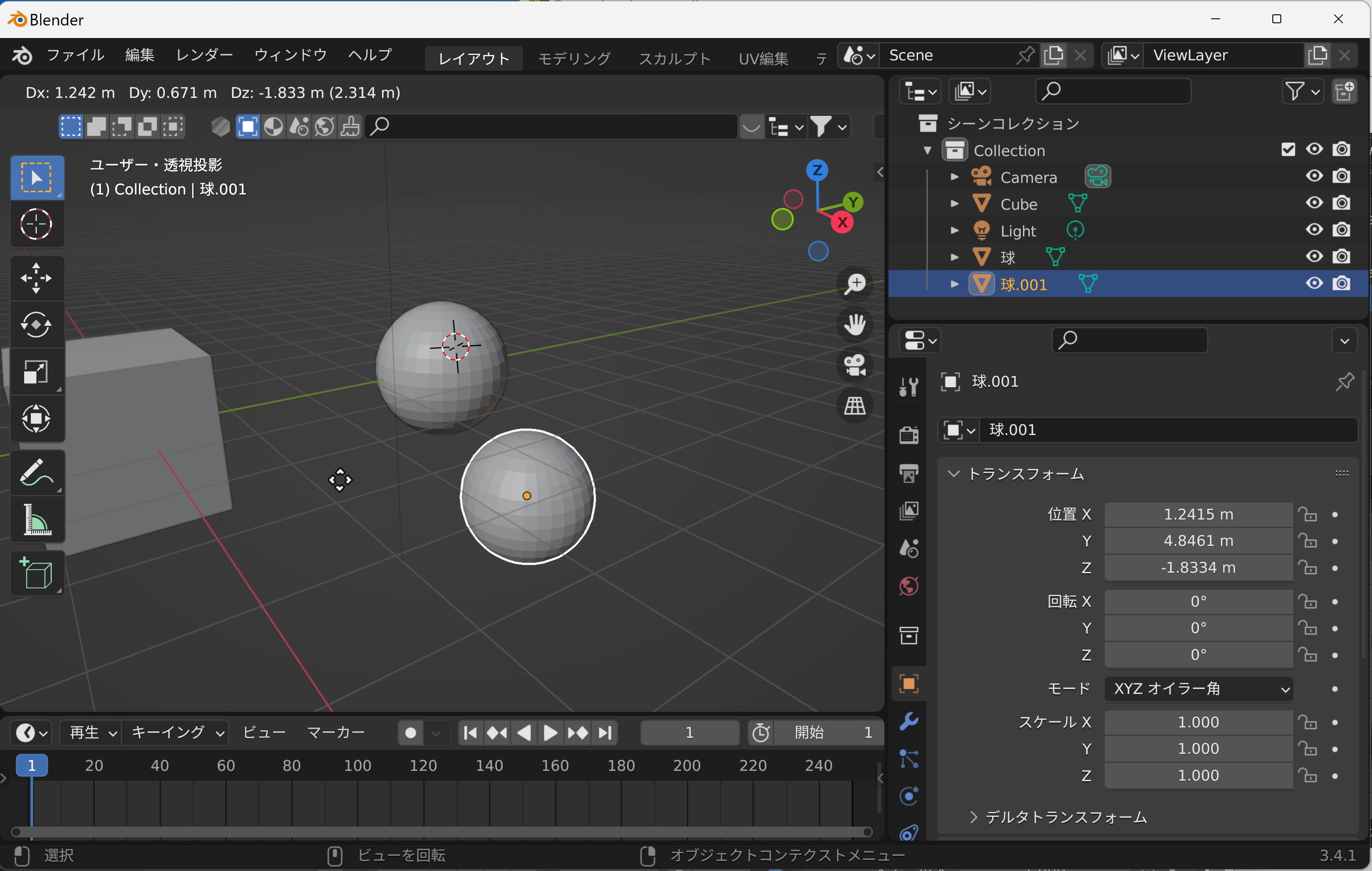

• 選択されたオブジェクトの複製：[SHIFT] d
• 選択されたオブジェクトの削除：[DEL]

オブジェクトの結合，分離

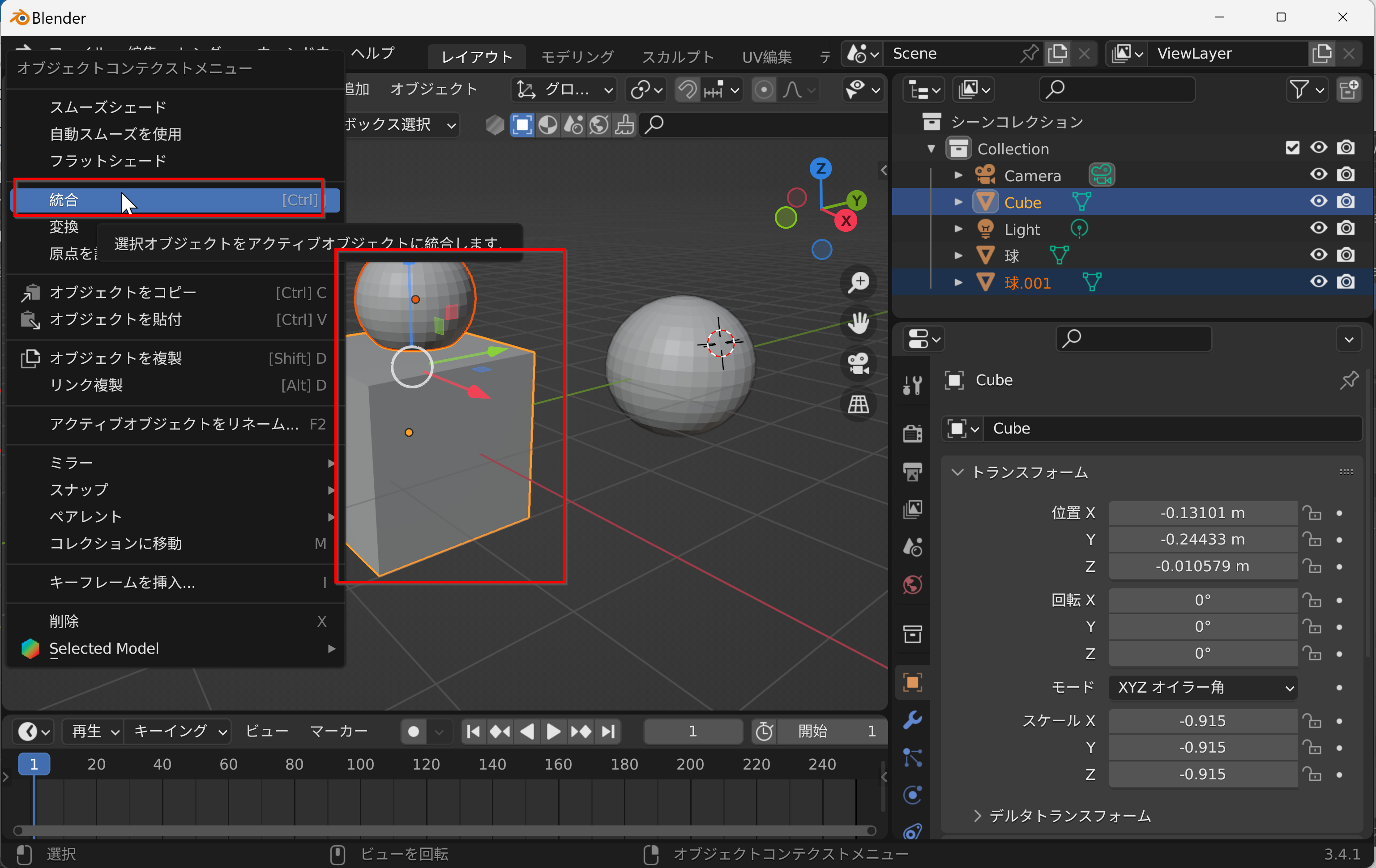

• 選択された複数オブジェクトの結合（複数オブジェクトを１つのオブジェクトにまとめる）は，右クリックメニュー（オブジェクトコンテクストメニュー）でできる

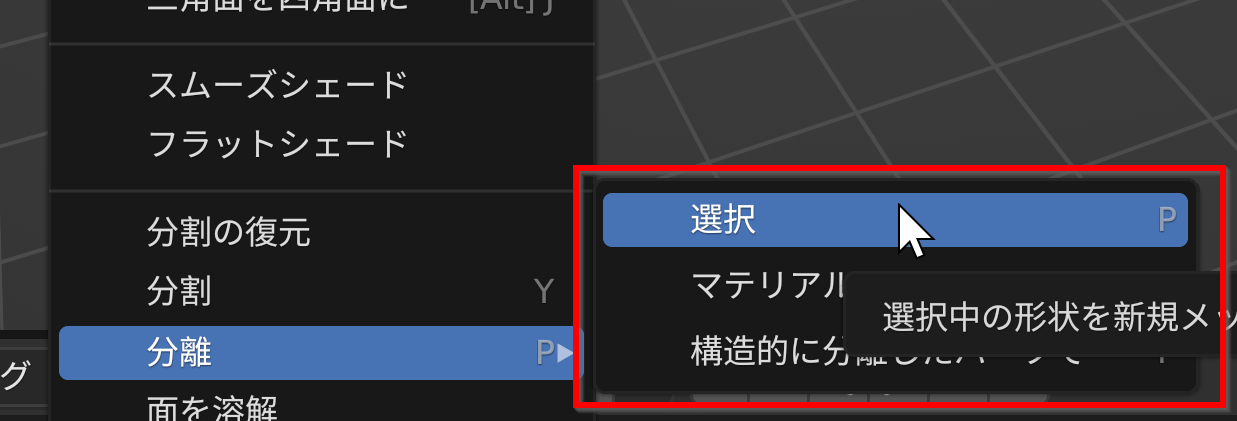

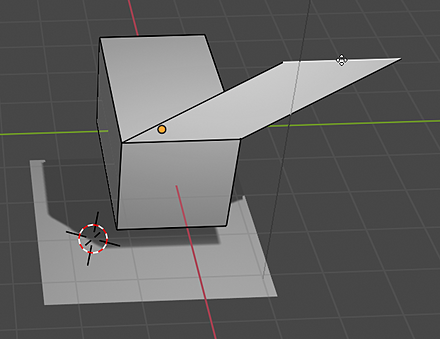

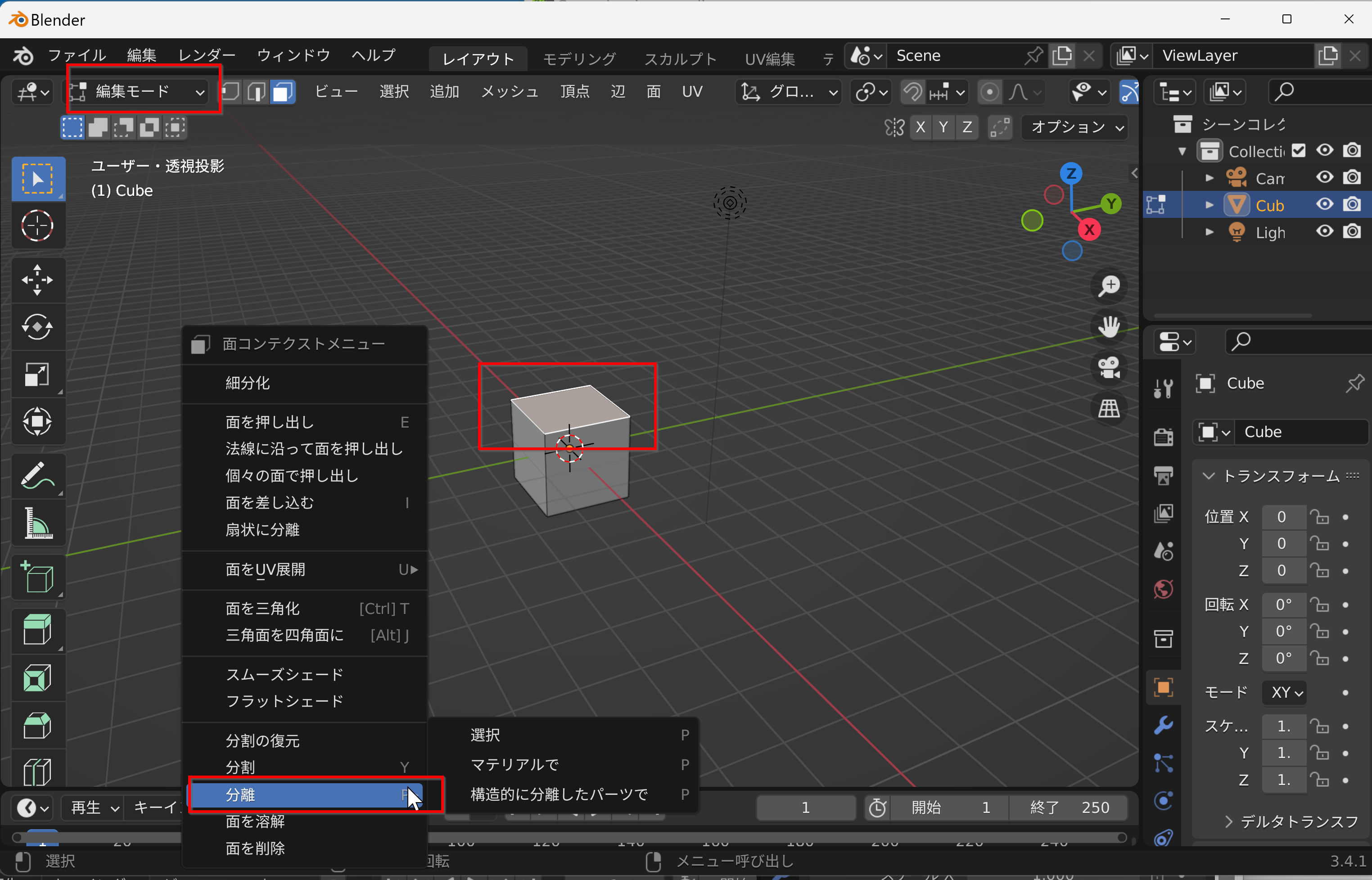

• オブジェクトの分離（選択された部分を分離して別のオブジェクトにするは，編集モードで，右クリックメニュー（コンテクストメニュー）でできる

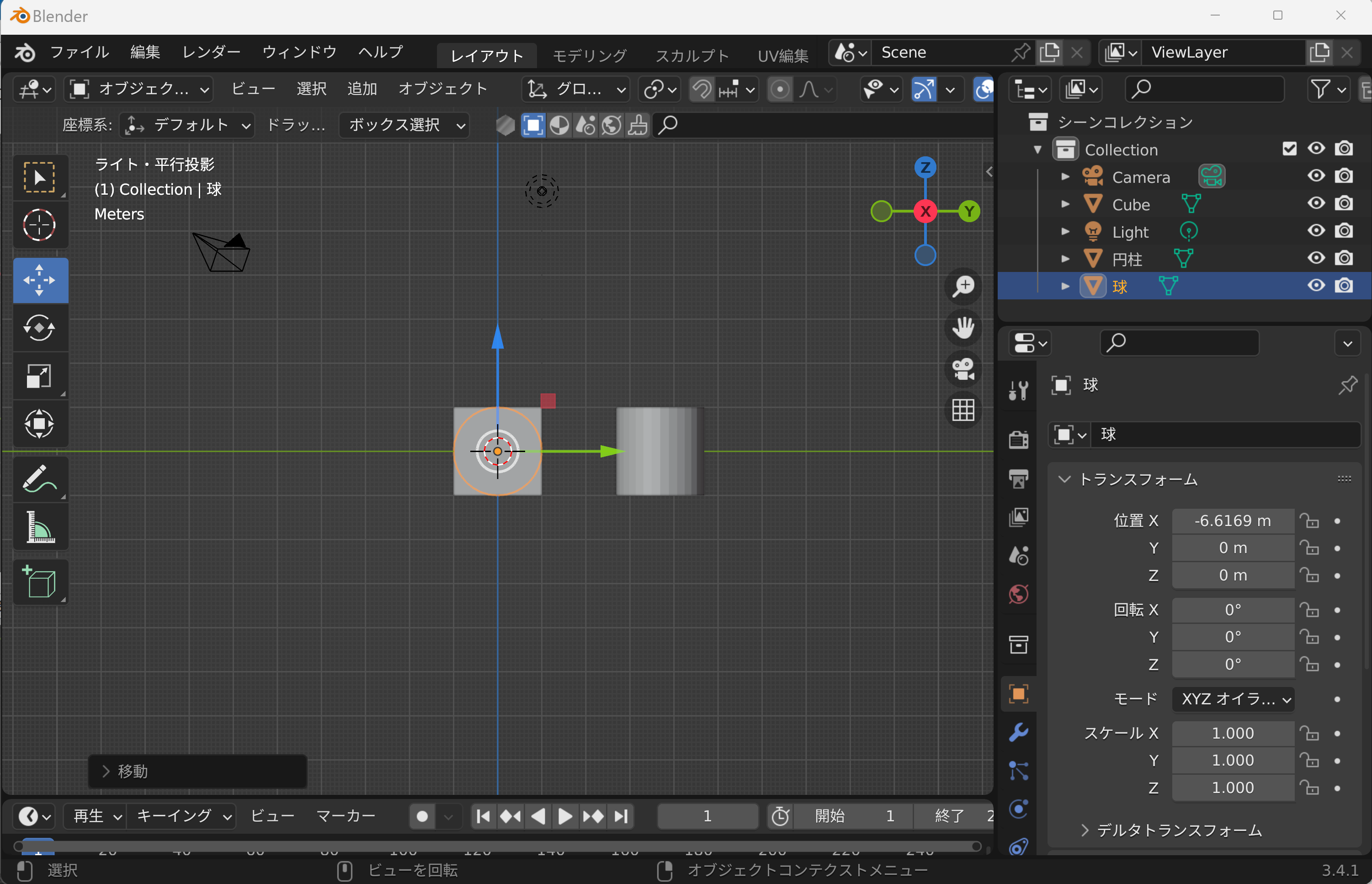

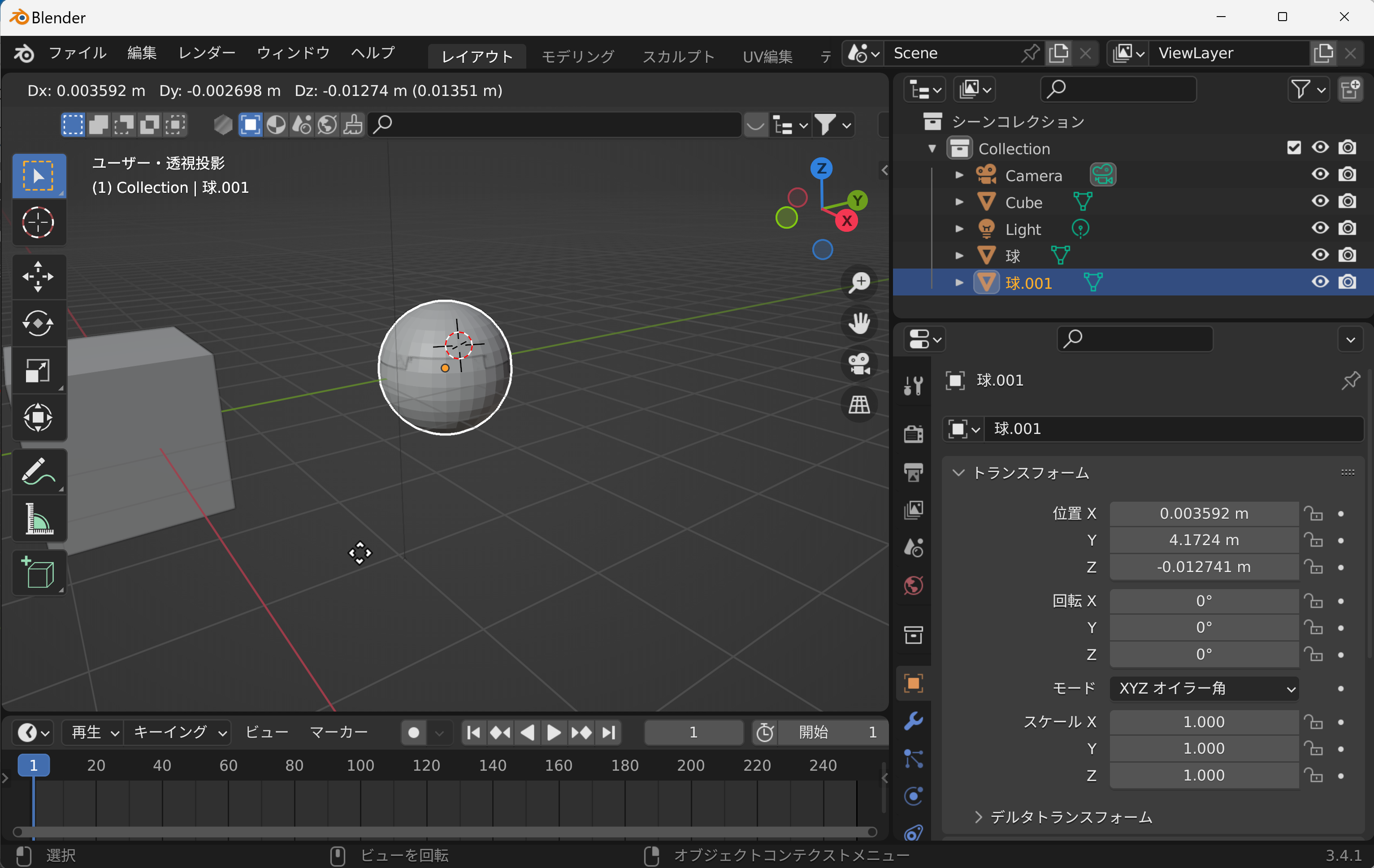

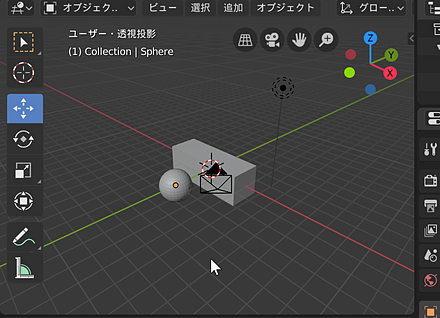

  オブジェクトモードで，移動してみる．別のオブジェクトに分離されたことが分かる



ショートカット

• オブジェクトの結合：[CTRL] j
• オブジェクトの分離：p

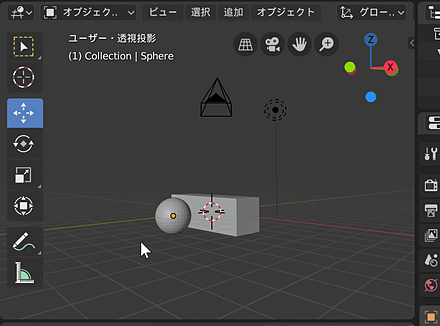

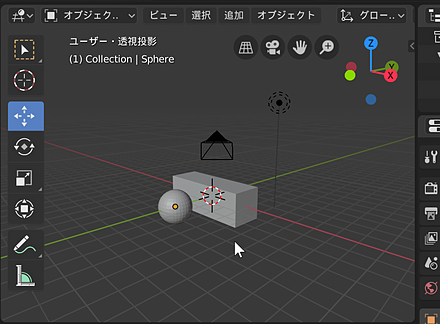

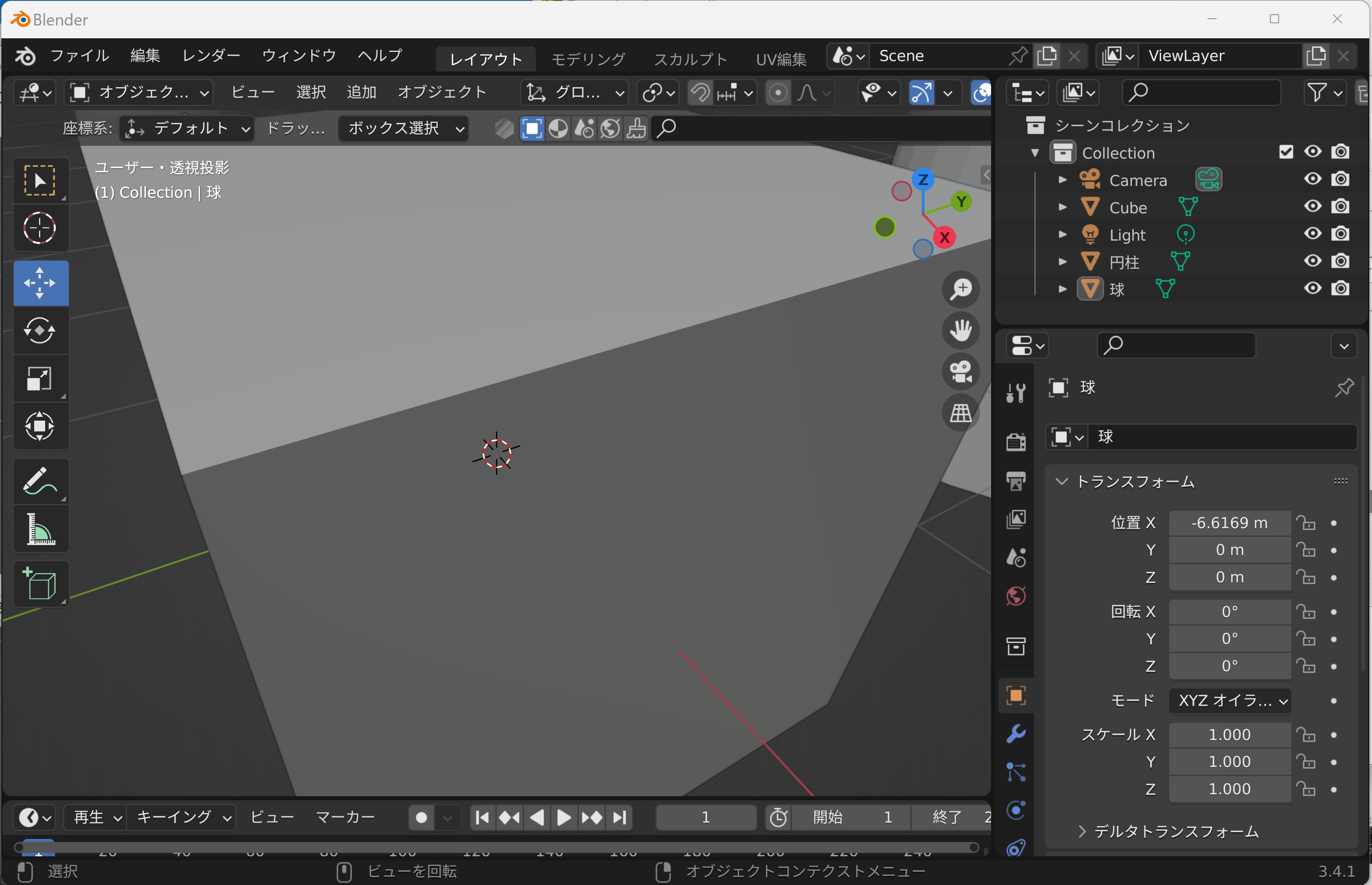

3D ビューのビューの操作

• ビューの移動

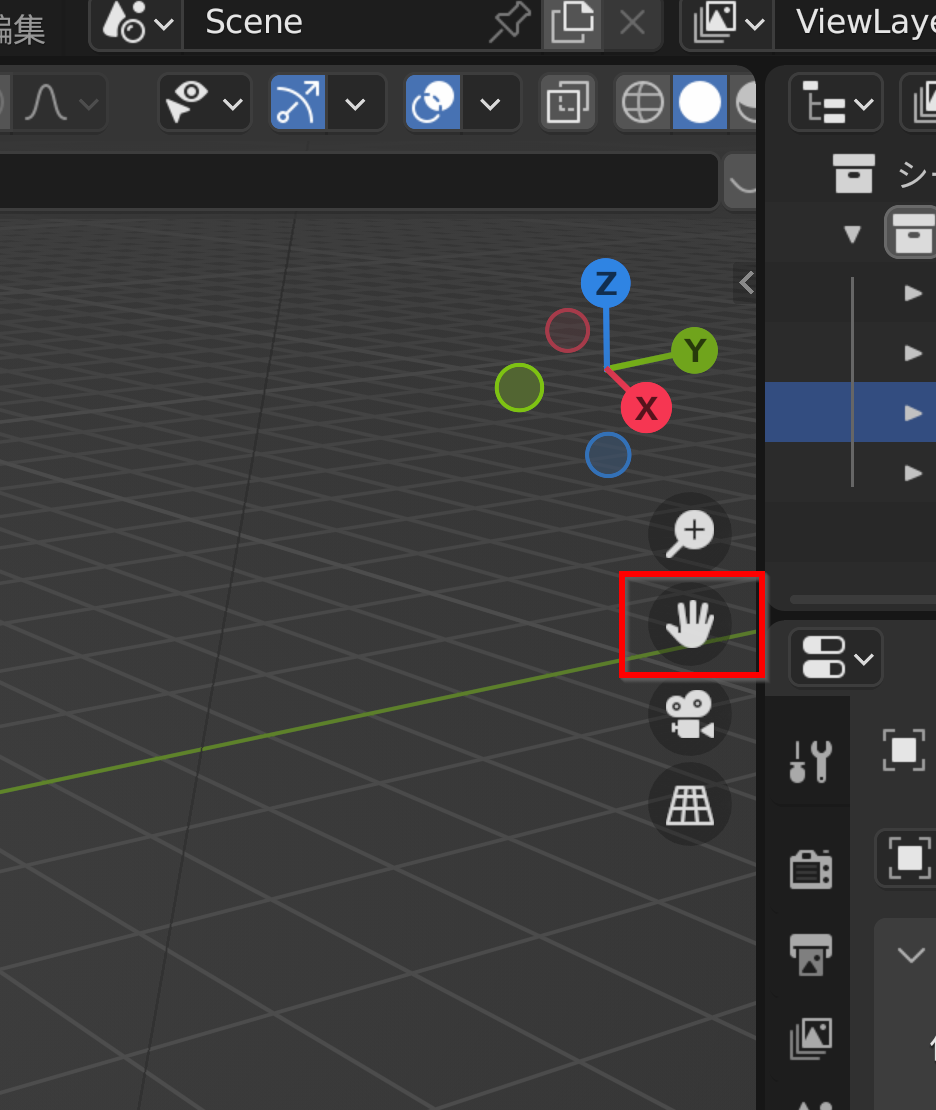

  ビューの移動は，ナビゲーションコントロールでもできる．ナビゲーションコントロールの「ビューを移動します」を左クリックしたままマウス移動．

  ※ SHIFTキーとマウスの中ボタンを押しながらマウス移動でもよい．



• ビューのズームイン・ズームアウト

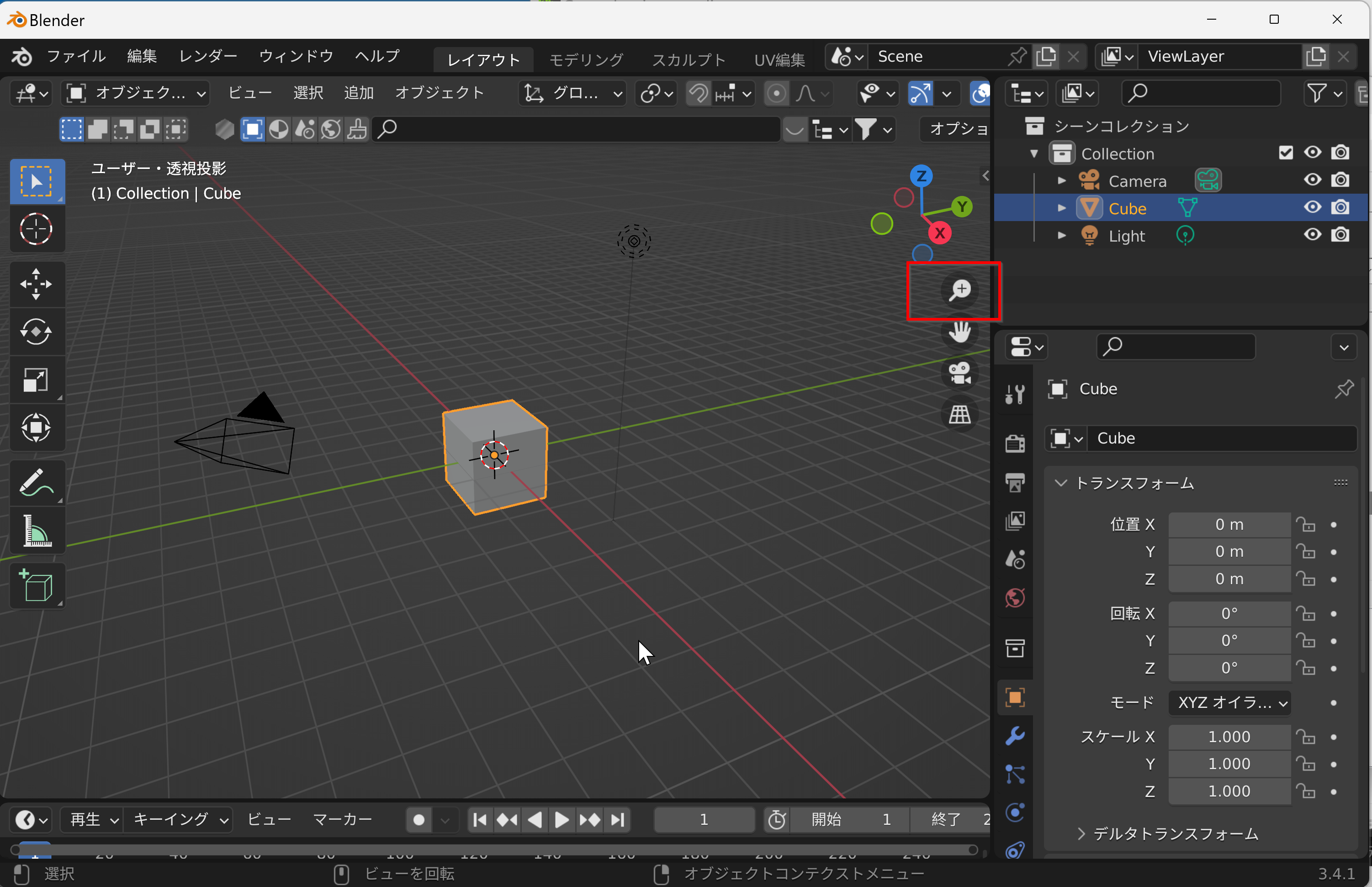

  ビューのズームイン・ズームアウトは，ナビゲーションコントロールでもできる．ナビゲーションコントロールの「ビューのズームイン・アウト」を左クリックしたままマウス移動．

  ※ マウスホイールの操作，テンキーの「+」と「-」でもよい．

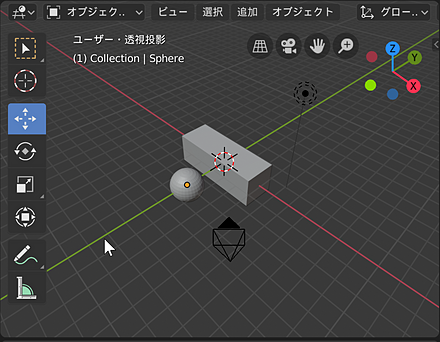

• ビューの回転

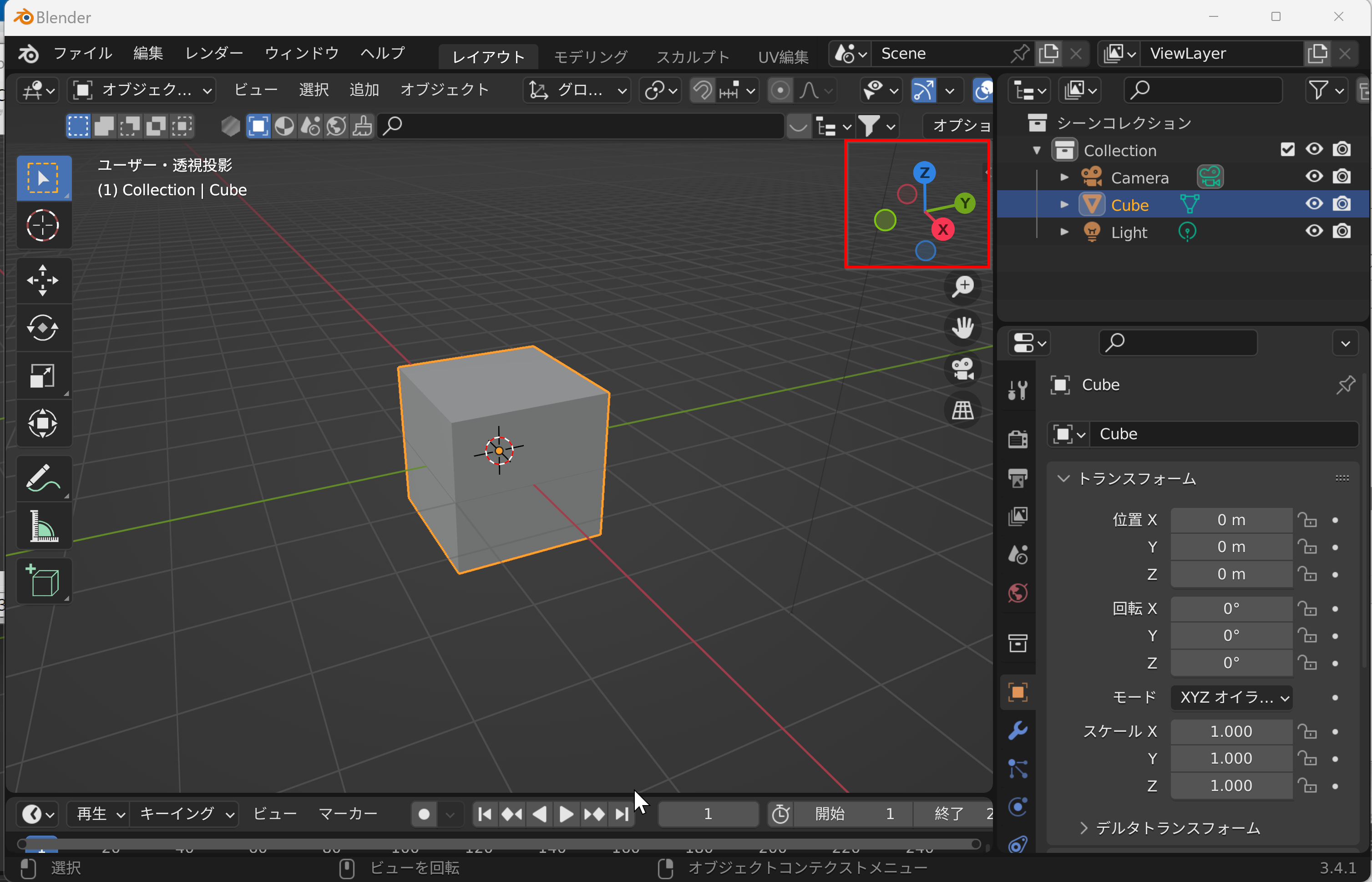

  ビューの回転は，インタラクティブナビゲーションでもできる．インタラクティブナビゲーションの「ビューを回転します」を左クリックしたままマウス移動．

  ※ マウスの中ボタンを押しながらマウス移動でもよい．



• 選択中のオブジェクトが中央に来るようにビューを移動: [SHIFT] + c （同時押し）
• 正面図（正面から見た図）は，テンキーの 1 ([CTRL] テンキーの 1 で逆向き）

• 側面図（左から見た図）は，テンキーの 3 ([CTRL] テンキーの 3 で逆向き）

• 上面図（上から見た図）は，テンキーの 7 ([CTRL] テンキーの 7 で逆向き）

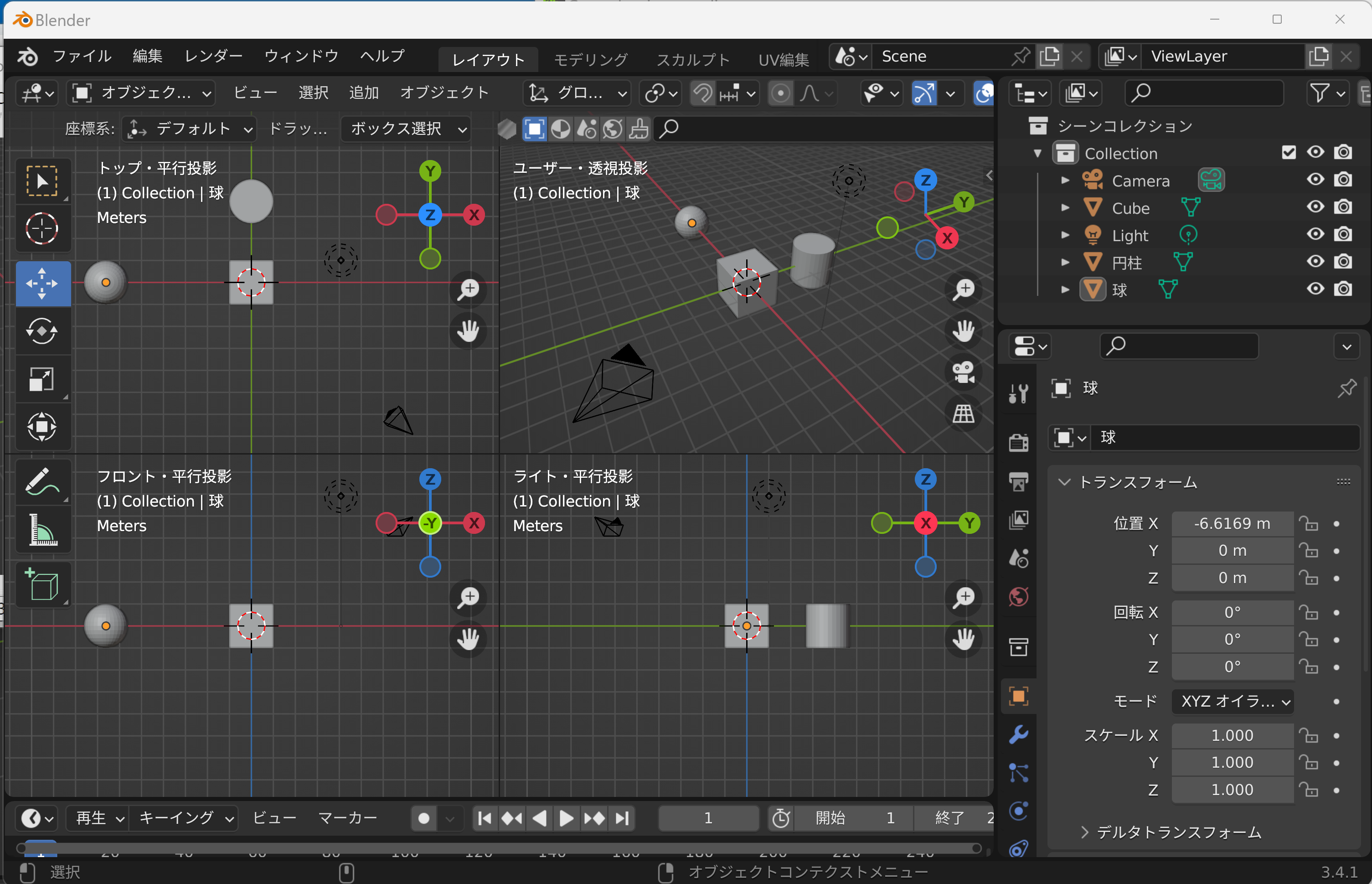

• 「画面の４分割」のモードへの切り替えは、[CTRL] [ALT] Q（元に戻すのも同じ操作）．

• 3Dビューポートのエリア分割

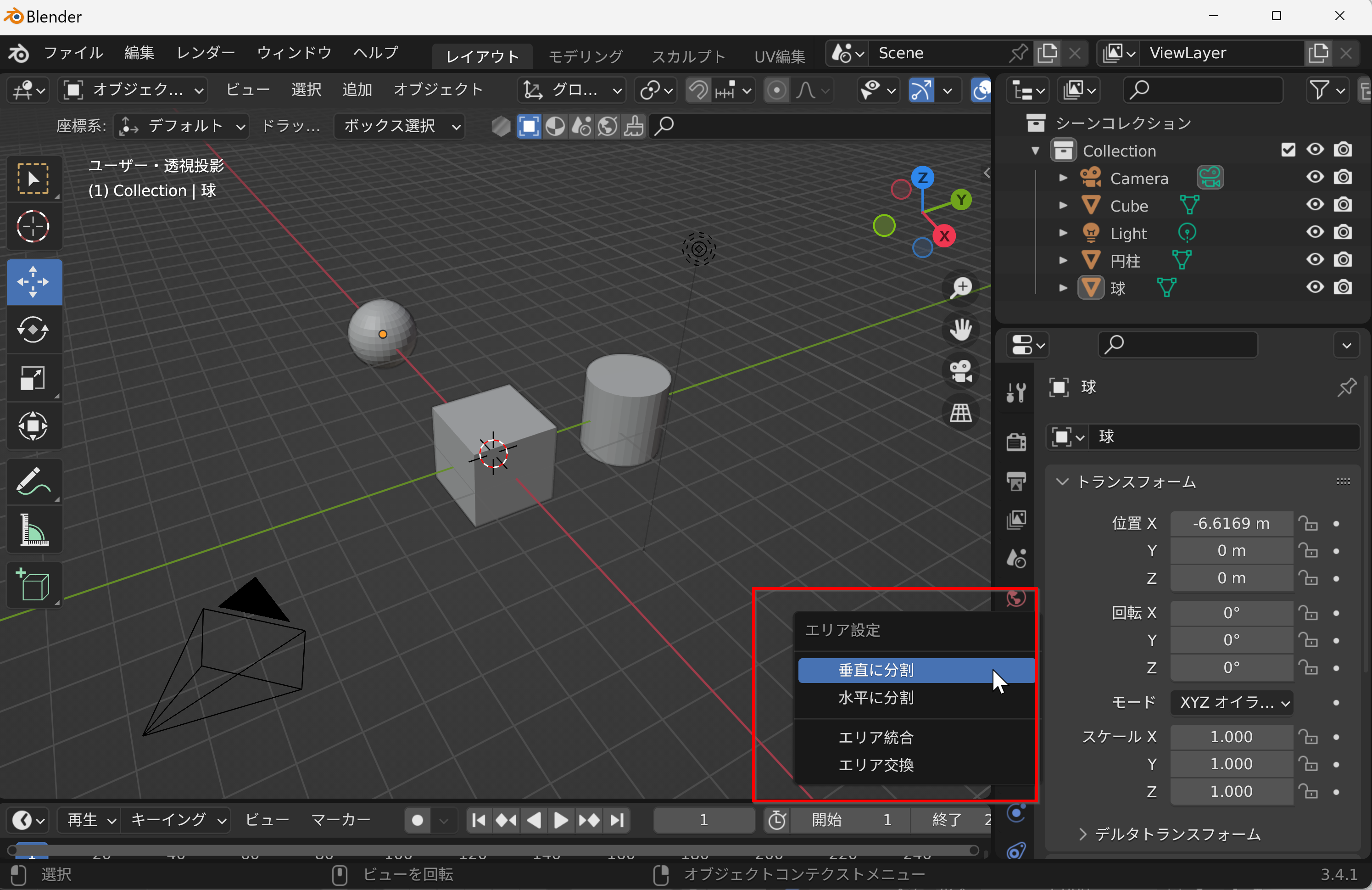

  3Dビューポートの境界にマウスを移動 → マウスの中ボタンまたは右クリック → メニューが表示されるので，エリア分割 (Split Area) → 分割線が表示されるので，マウスの中ボタンを押して決定．


• エリア統合

  エリア統合は，統合したいエリアの境界にマウスを移動 → マウスの中ボタンまたは右クリック → メニューが表示されるので，エリア統合 (Join Areas)


• テンキーによるビューの回転
  • 回転（原点を基準に，下に１５度）： テンキーの「2」

  • 回転（原点を基準に，左に１５度）： テンキーの「4」

  • 回転（原点を基準に，右に１５度）： テンキーの「6」

  • 回転（原点を基準に，上に１５度）： テンキーの「8」

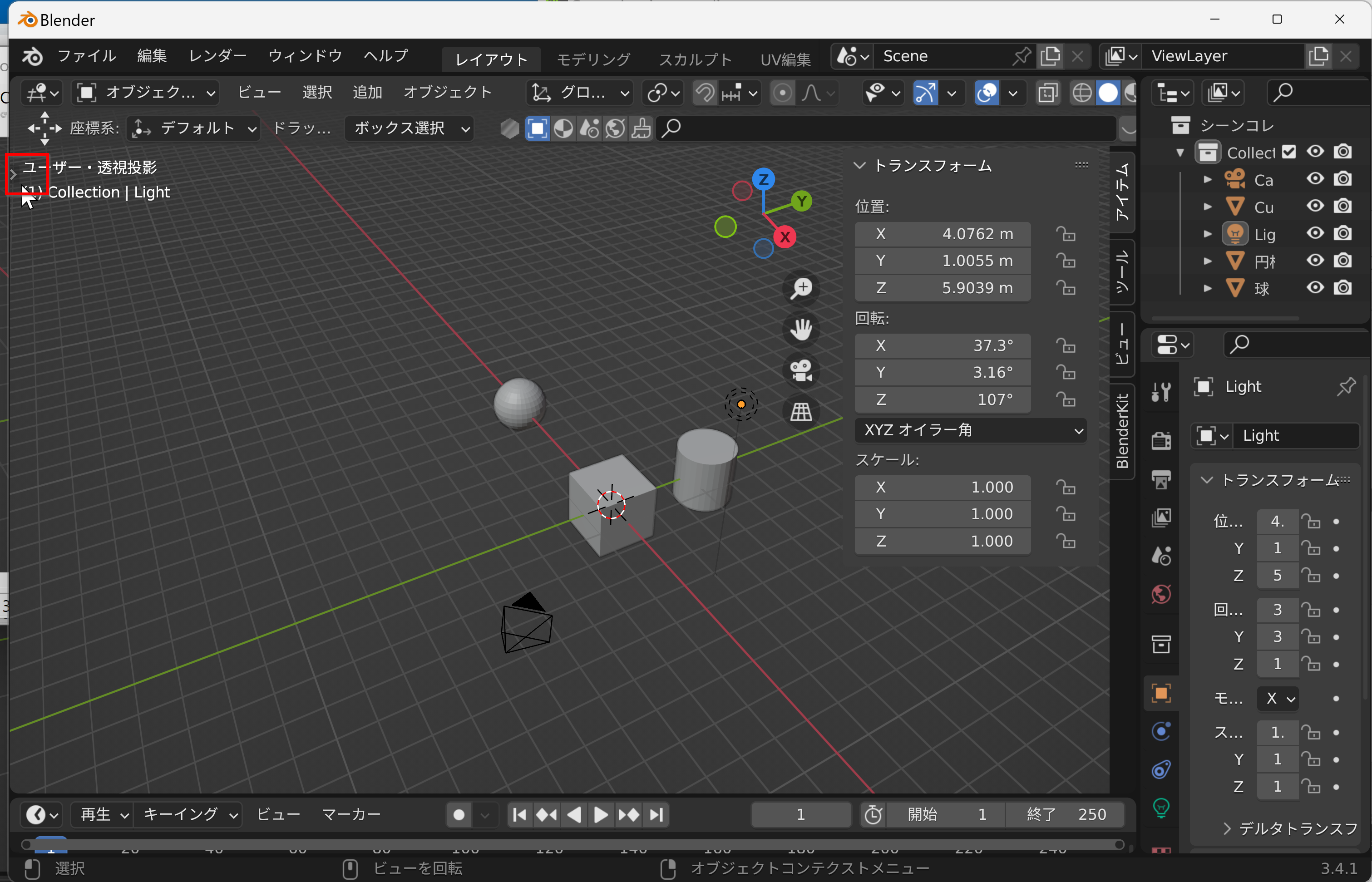

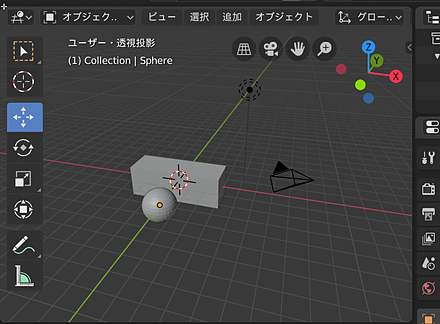

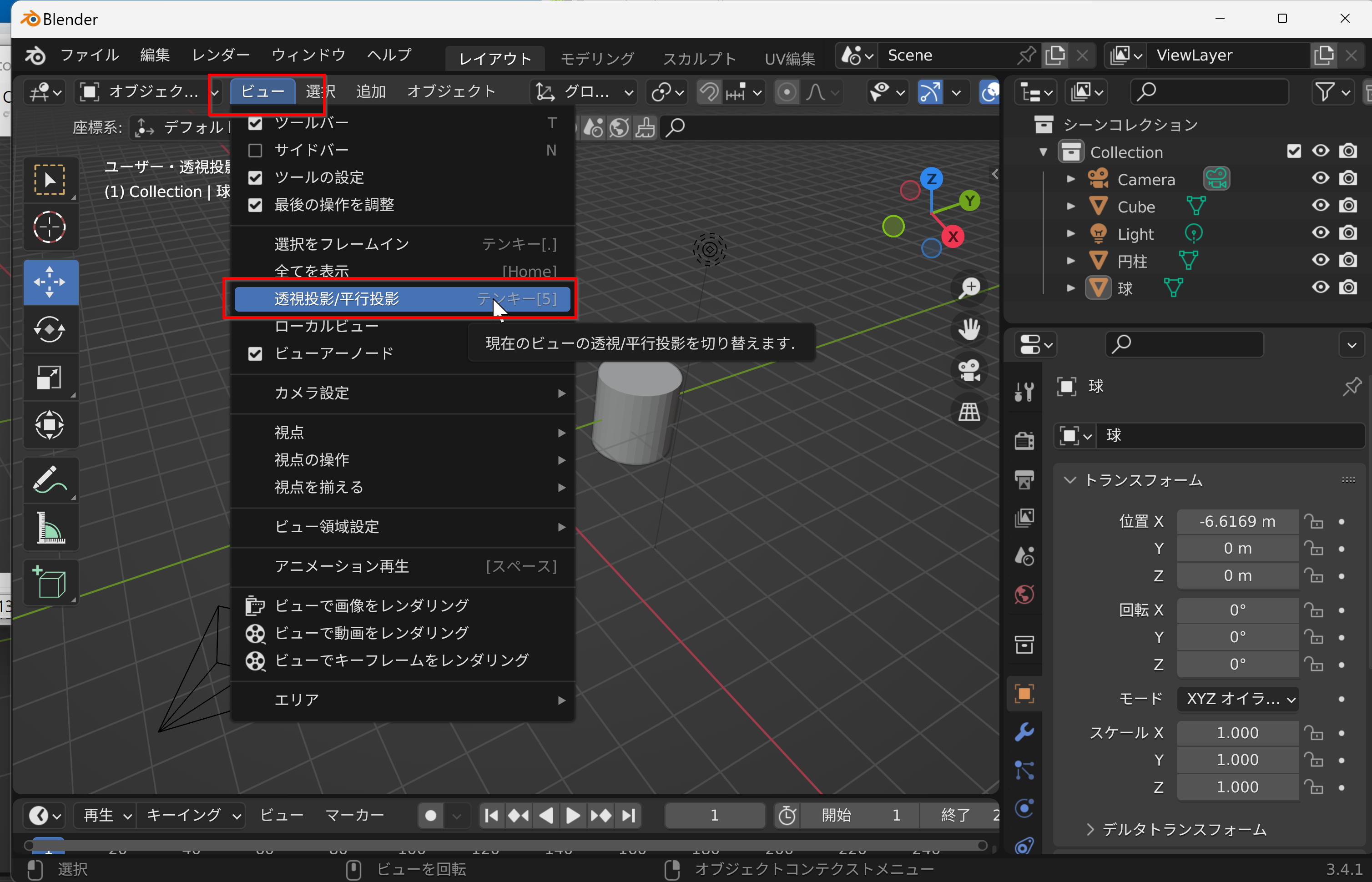

• 透視投影，平行投影切り替えは，メニューでできる．

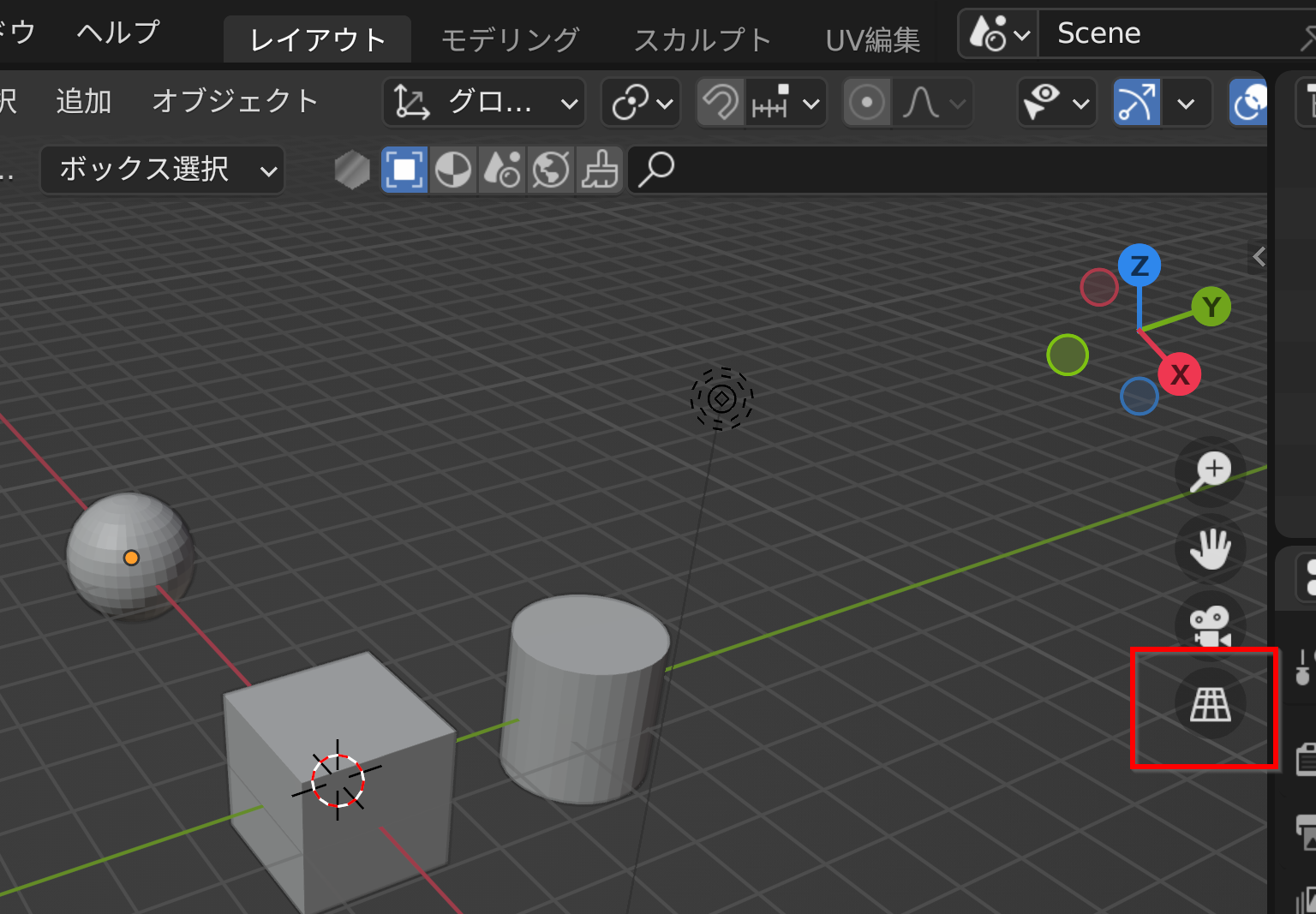

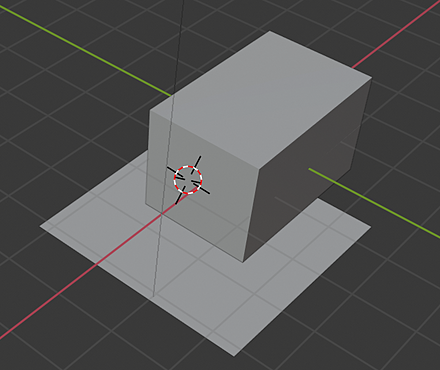

  透視投影，平行投影切り替えは，ナビゲーションコントロールでもできる．



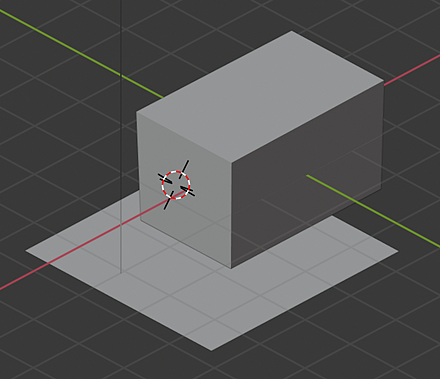

  透視投影では，遠くのものが小さくなる．平行投影ではそのようなことはない．



• 全体表示は，HOME キー

• 全体表示と同時に，3D カーソルを原点に戻すのは，[SHIFT] c
• 選択されたオブジェクトが見えるように拡大縮小と並行移動（回転はしない）： テンキーの「.」
• ローカル表示： テンキーの「/」

  選択されたオブジェクトのみが表示されるモードに切り替わる

• サイドバーの表示，非表示は，マウス操作でできる．n キーでもできる．

• ツールバーの表示，非表示は，マウス操作でできる．t キーでもできる．


ショートカット

• 正面，左，上: テンキーの 1, 3, 7
• 裏面，右，下: [CTRL] テンキー 1, [CTRL] テンキー 3, [CTRL] テンキー 7
• 画面の４分割のモードへの切り替えは、[CTRL] [ALT] Q（元に戻すのも同じ操作）
• テンキーによるビューの回転: テンキーの 2, 4, 6, 8
• 透視投影，平行投影切り替え: テンキーの 5
• 全体表示: [HOME]
• 全体表示と同時に，3D カーソルを原点に戻す: [SHIFT] c
• 選択されたオブジェクトが見えるように拡大縮小と並行移動（回転はしない）: テンキーの「.」
• ローカル表示： テンキーの「/」
• サイドバーの表示，非表示: n
• ツールバーの表示，非表示: t
• 視点のカメラ視野（カメラビュー），ユーザビュー切り替え: テンキーの 0

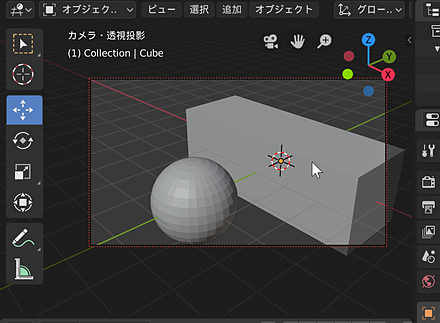

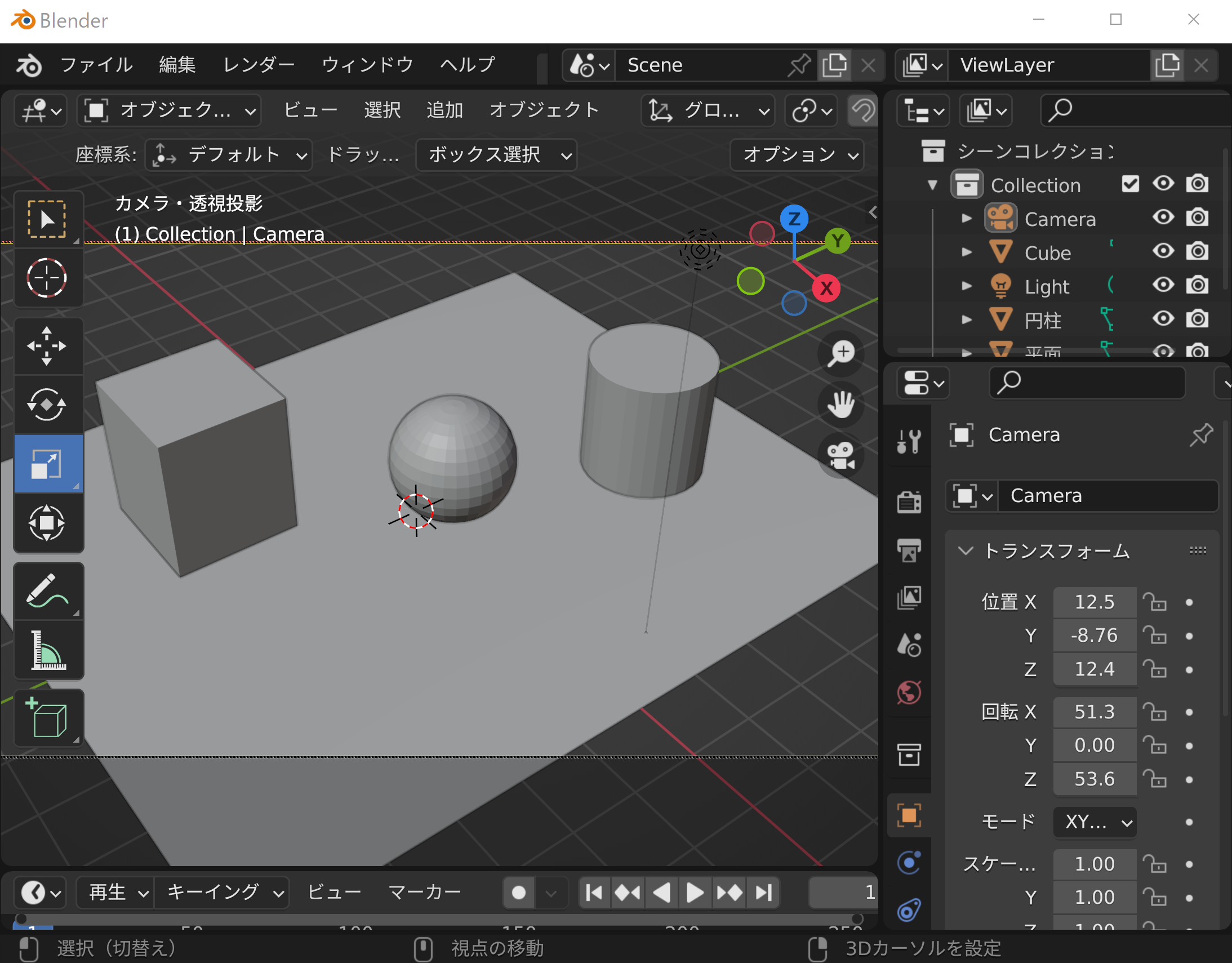

カメラ視野（カメラビュー）

• ビューのカメラ視野（カメラビュー），ユーザビュー（作業ビュー）切り替えは，メニューでできる．


  ビューのカメラ視野（カメラビュー），ユーザビュー（作業ビュー）切り替えは，ナビゲーションコントロールでもできる．

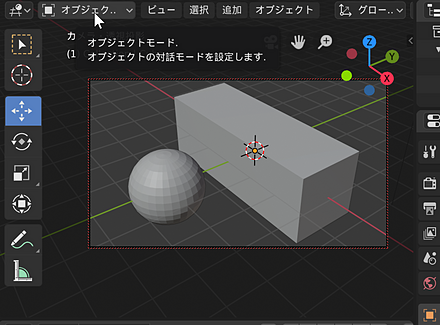

  カメラ視野（カメラビュー）は，レンダリングのときに用いる視野．

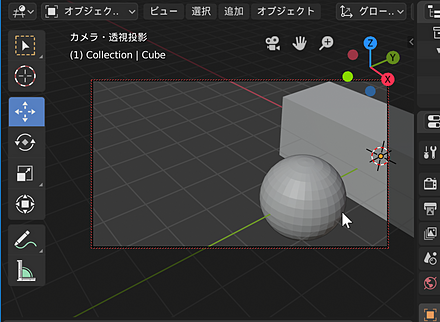

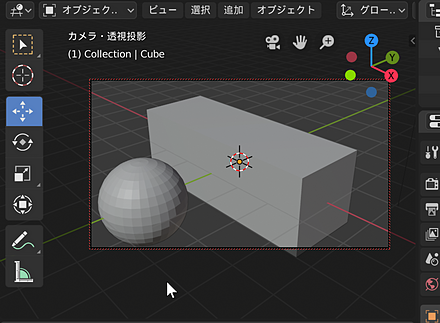

• カメラをビューにロック．

  サイドバーで行う． サイドバーの表示は，3Dビューポートで「N」キー．「ビュー」のタブで「カメラをビューにロック (Lock Came to View)」をチェックする．

  ※ 終わったら，もう1度「N」キーを押して，シェルフを閉じる

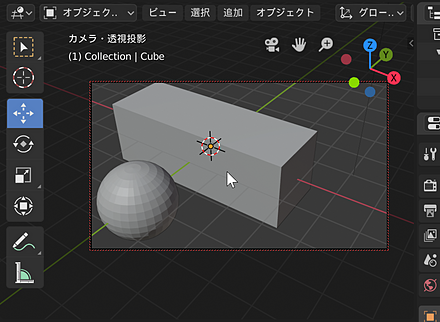

  ビューをカメラ視野（カメラビュー）に切り替える．

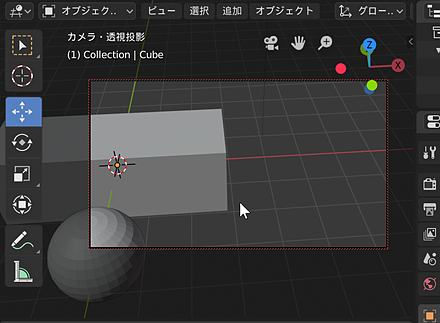

  すると，「カメラ視野（カメラビュー）」を動かすと，同時に「カメラ」も動くようになる

  • 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動

  • 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動

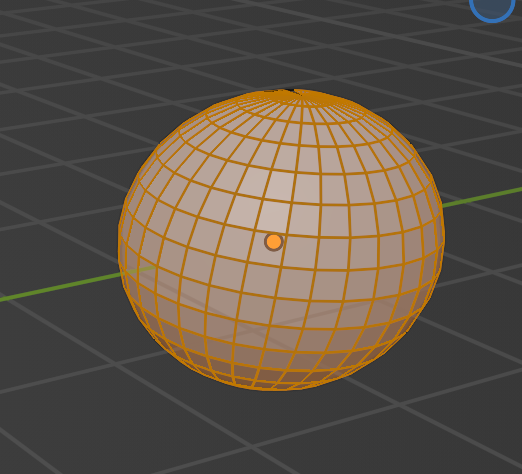

メッシュ細分化

メッシュ細分化は，

• レベル1: 立体を選び，CTRL + 「1」同時押し

• レベル2: 立体を選び，CTRL + 「2」同時押し

• レベル3: 立体を選び，CTRL + 「3」同時押し

• レベル4: 立体を選び，CTRL + 「4」同時押し


※ 5以上のレベルも、同様の操作

レンダリング

レンダリングでは，光が当たっているか当たっていないかなどの計算が行われる．

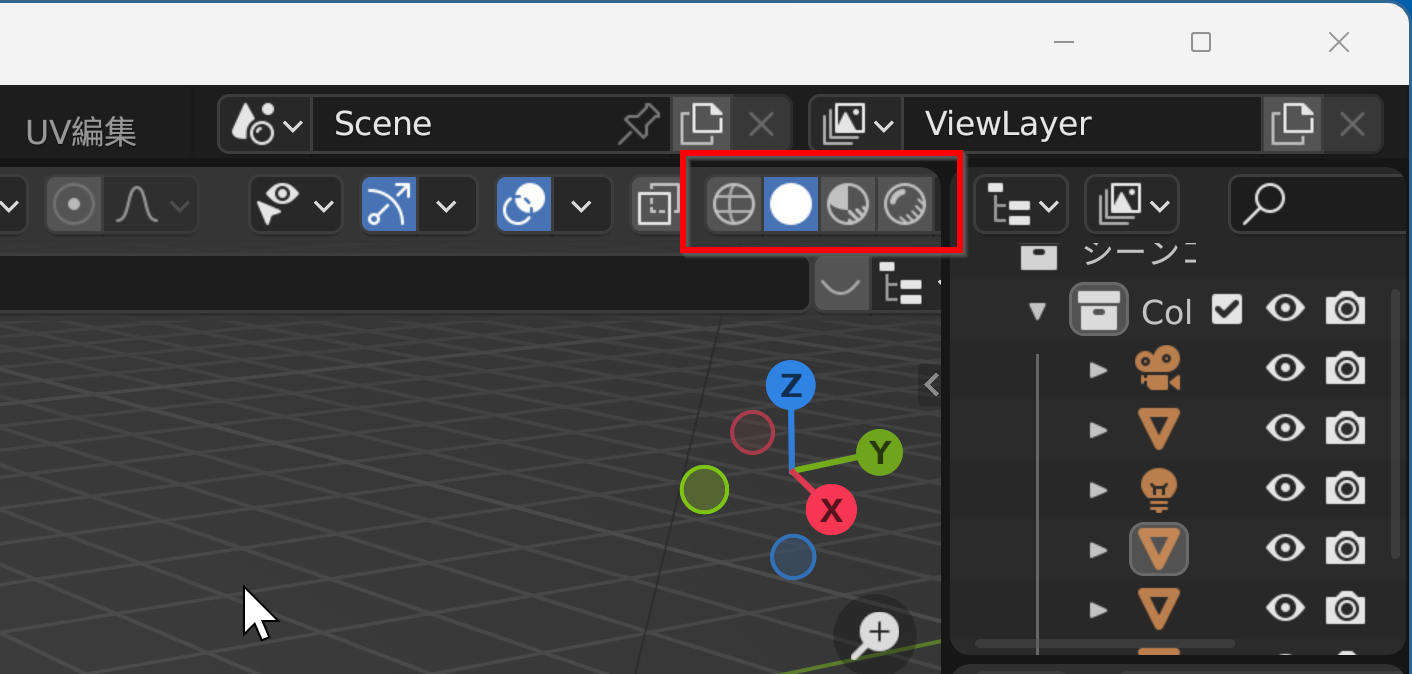

• 表示モードの切り替え（ワイヤーフレームモード，ソリッドモード，ルック開発モード，レンダープレビューモードの切り替え）は，メニューでできる．

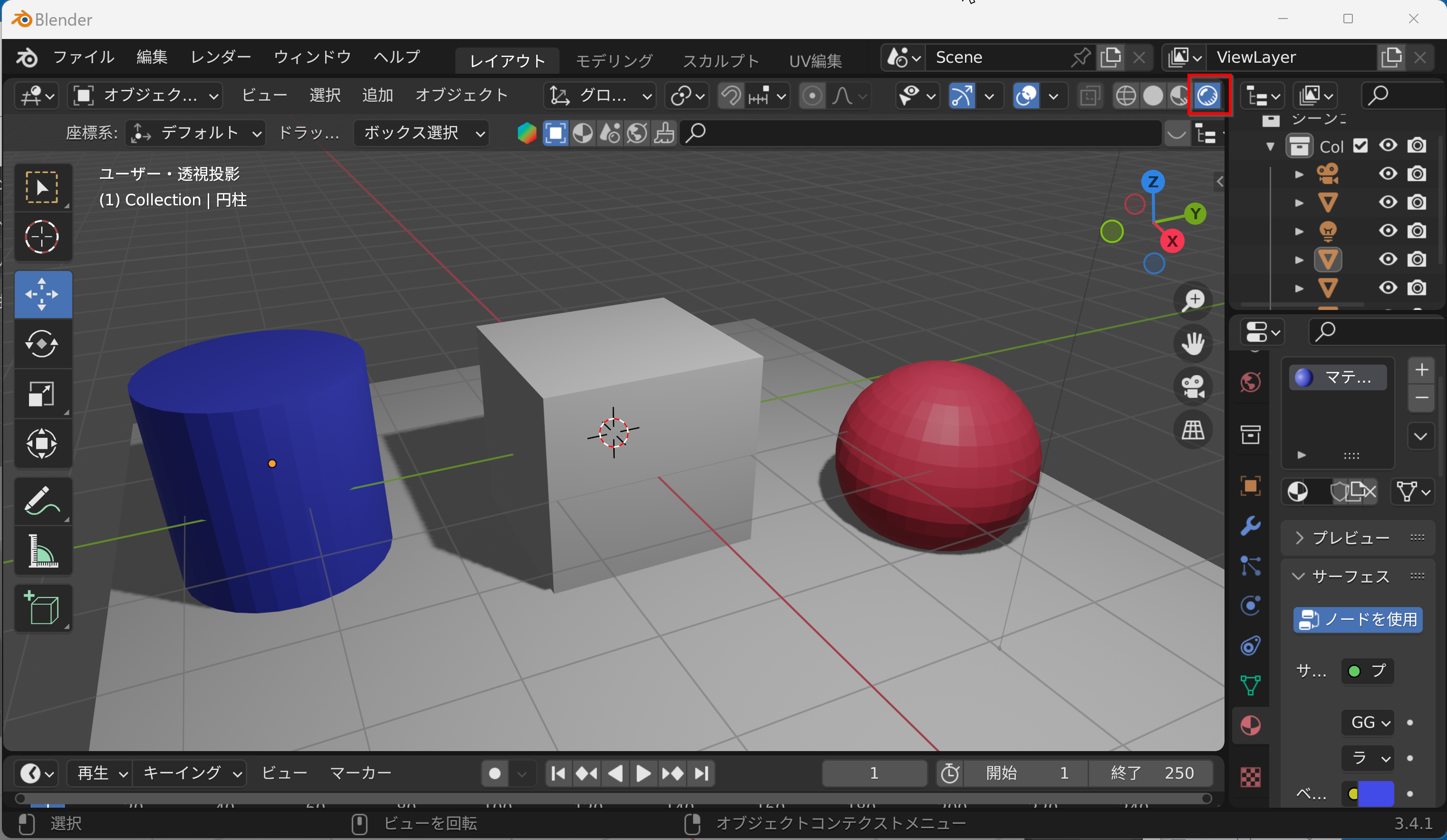

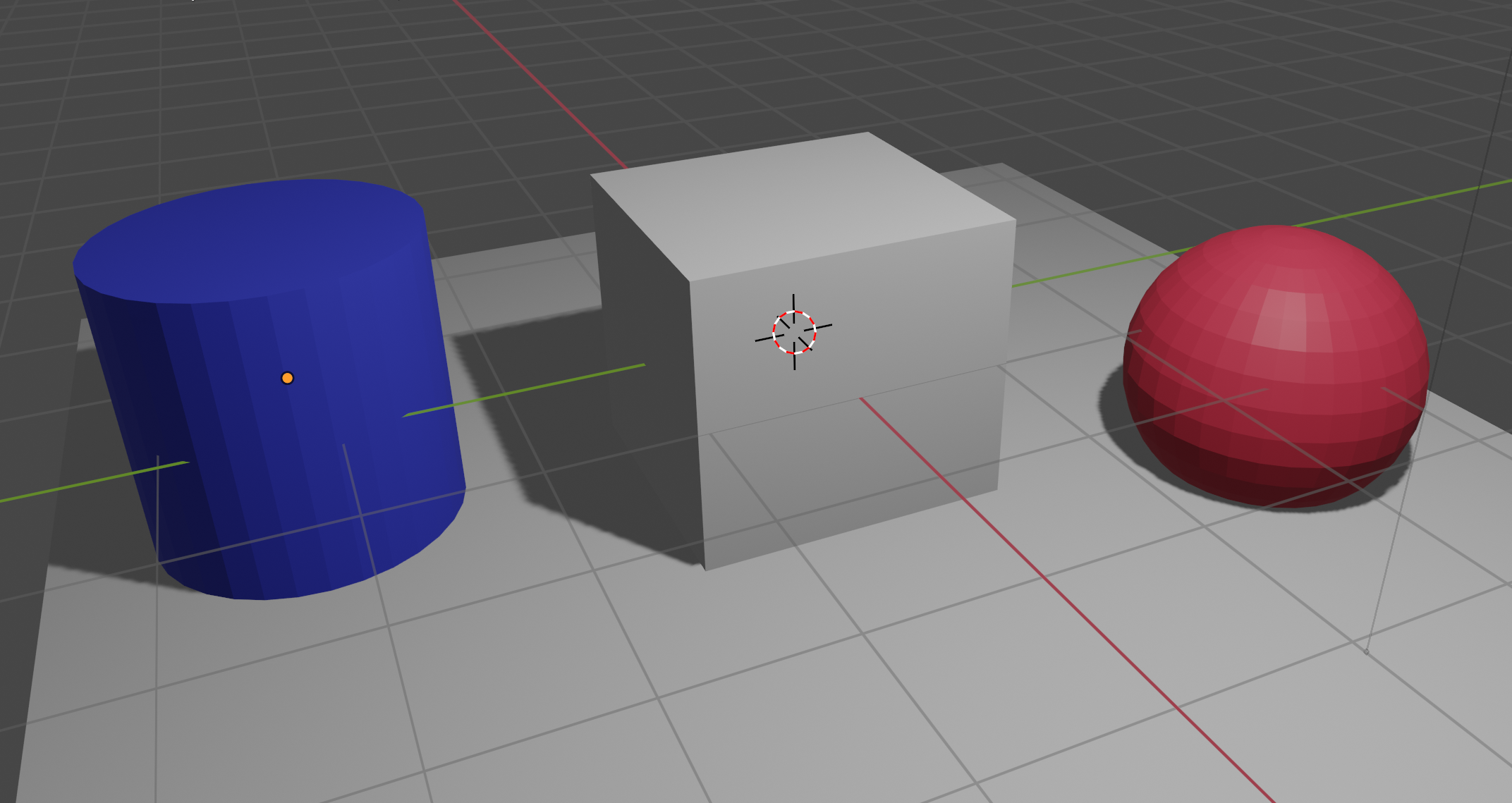

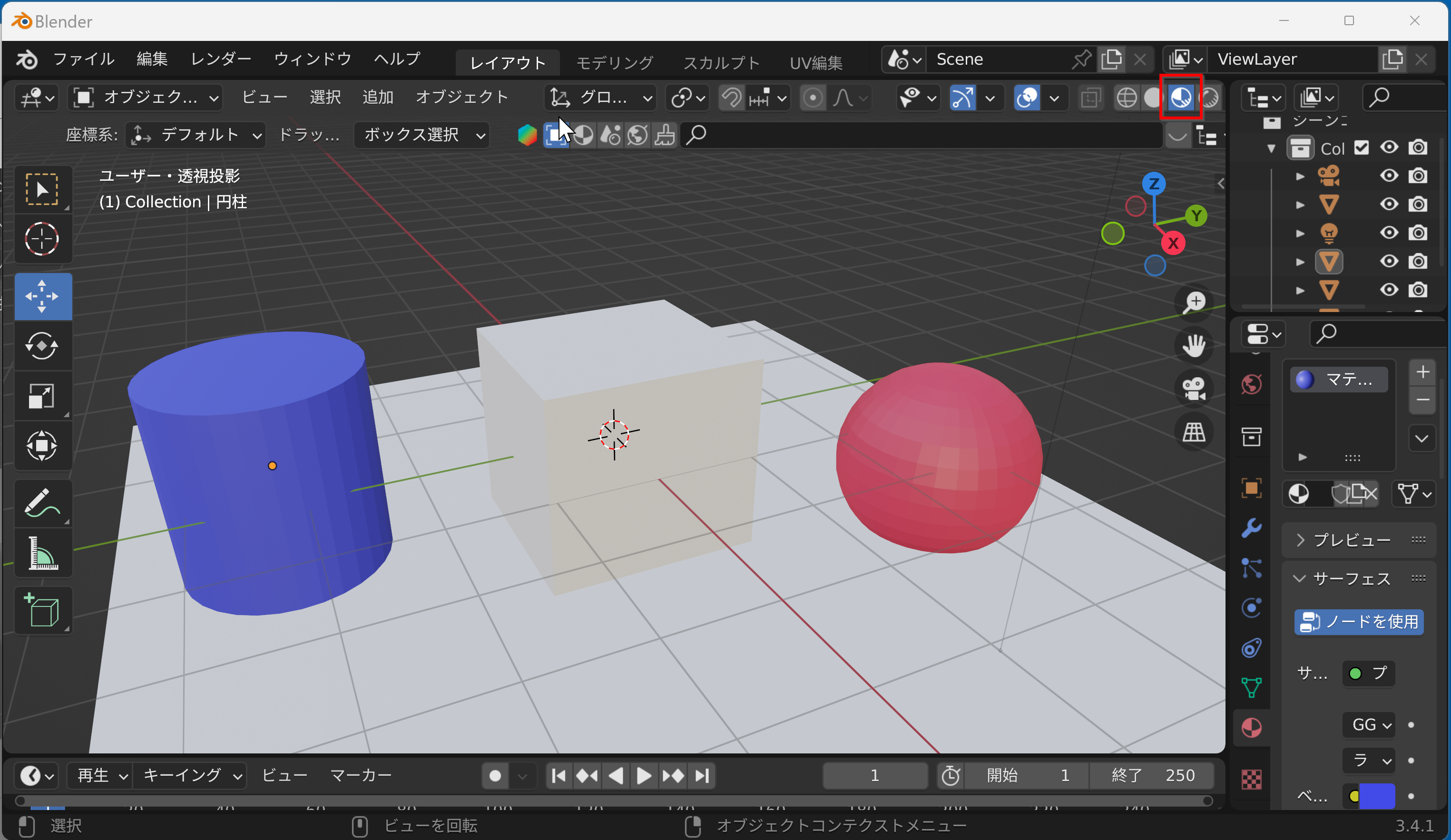

  レンダープレビューモードへの切り替えは，メニューでできる．

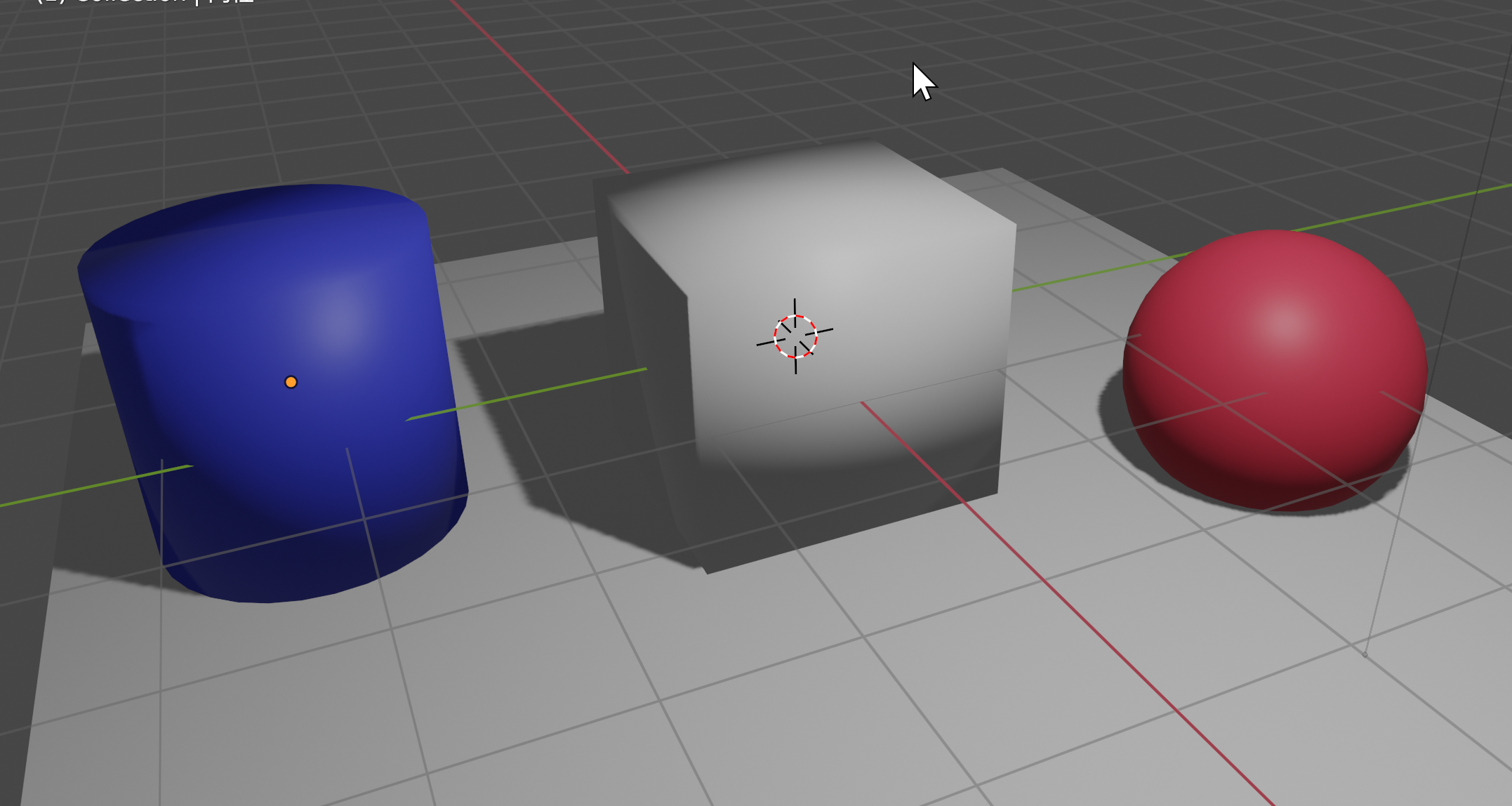

  レンダリングプレビューが表示されるようになる．これは，シーン内に設定したライトや，立体に設定したマテリアルを使いレンダリングを行うモード．



  ルック開発モードへの切り替えは，メニューでできる．



  ルック開発モードでの表示が行われる． これは，立体のマテリアル等を調整するために，シーン内のライトを，簡単に切り替えながら確認するためのモードである．

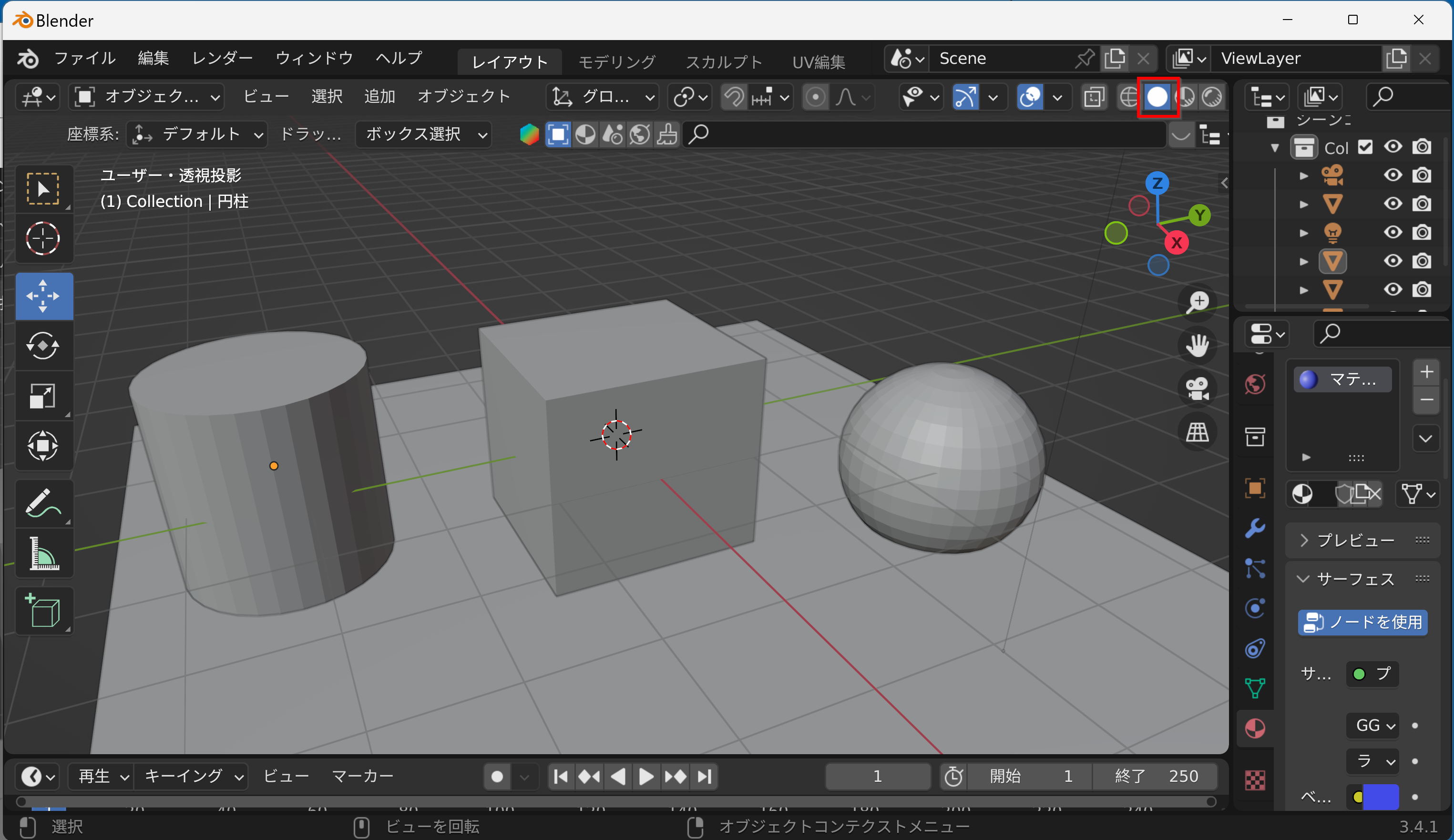

• ソリッドモードへの切り替えは，メニューでできる．

  ※ 立体形状を造形するときなど，このモードが使いやすい場合がある．



  ソリッドモードに変わる．

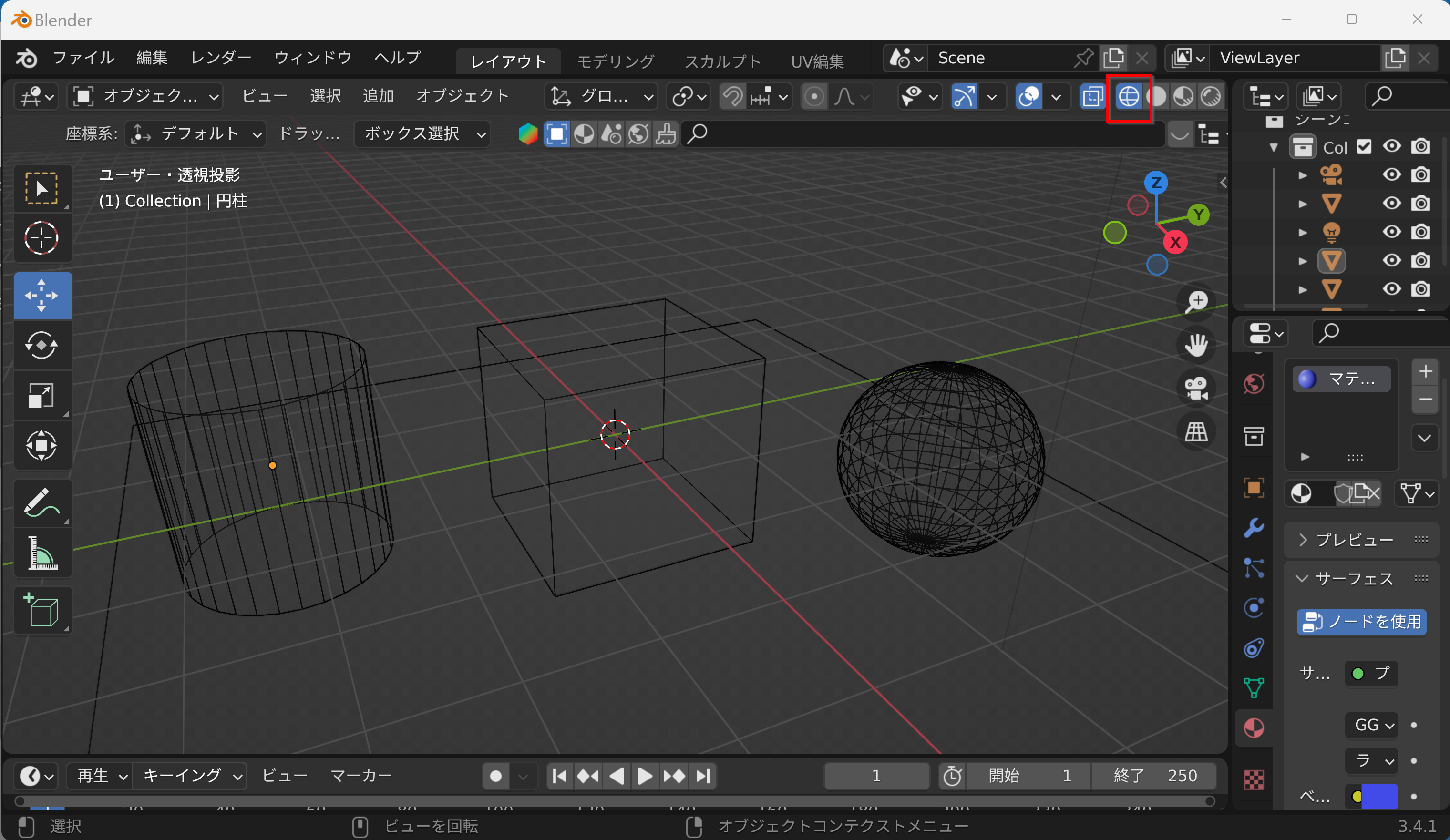

  ワイヤーフレームモードへの切り替えは，メニューでできる．z キーでもできる



  ワイヤフレーム表示は、面の枠線のみの表示

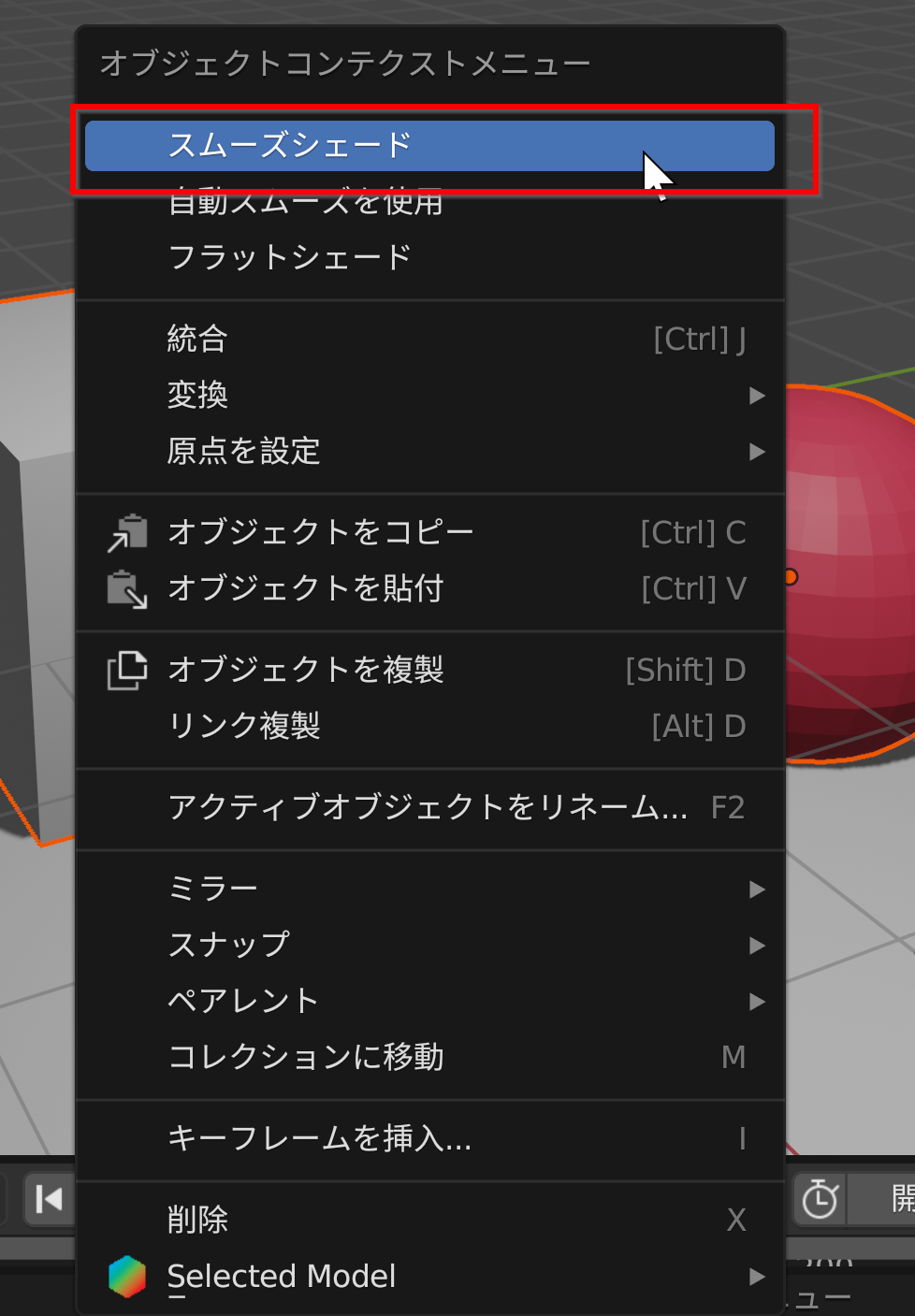

• 立体のフラットシェードとスムースシェードの切り替えは，オブジェクトモードのとき， 右クリックメニュー（オブジェクトコンテクストメニュー）でできる．


  フラットシェードでは，ポリゴンがそのまま描画され， スムースシェードでは，ポリゴンの境界がなめらかになるように描画される．




  3Dビューポートでの表示やレンダリングのとき，

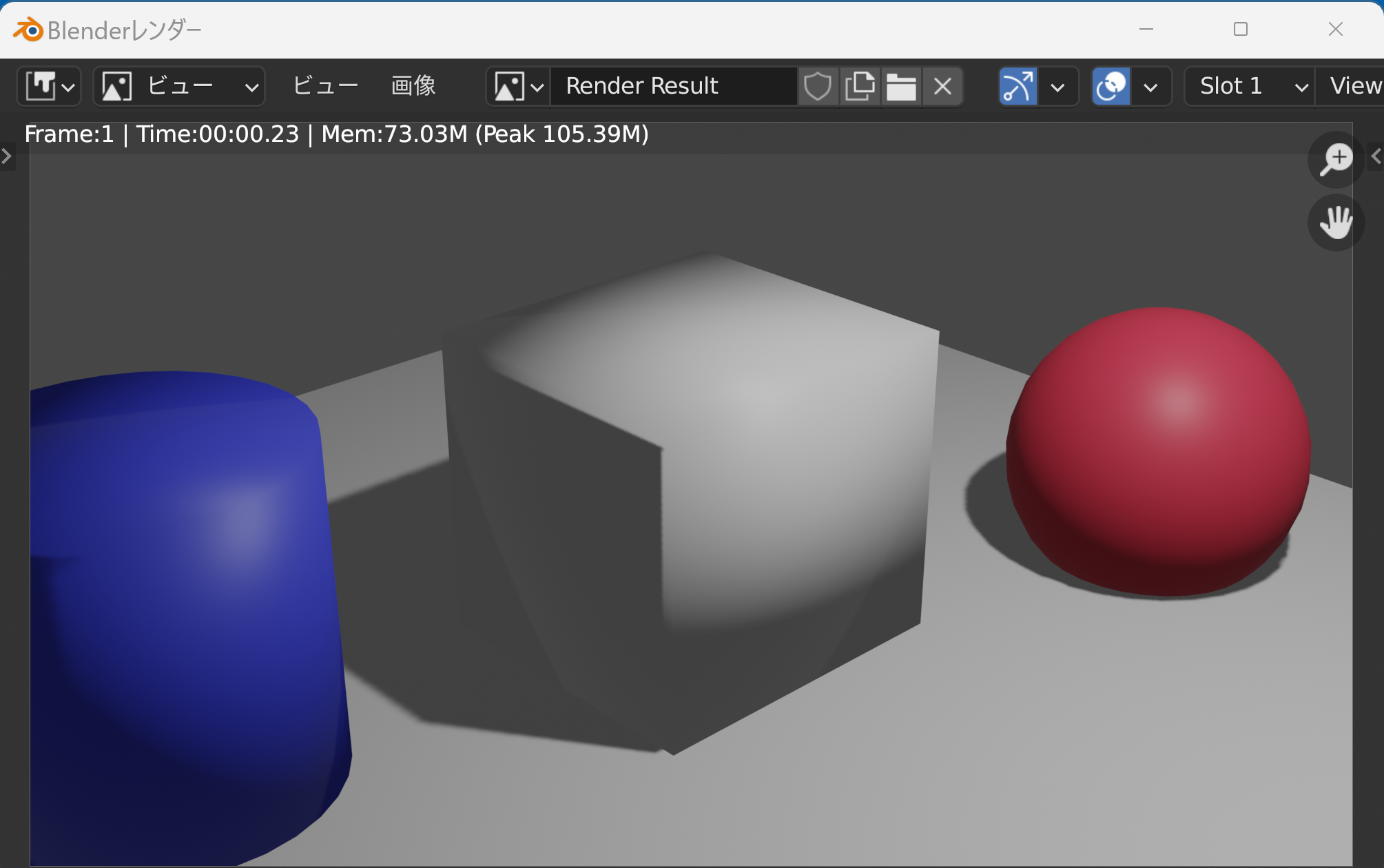

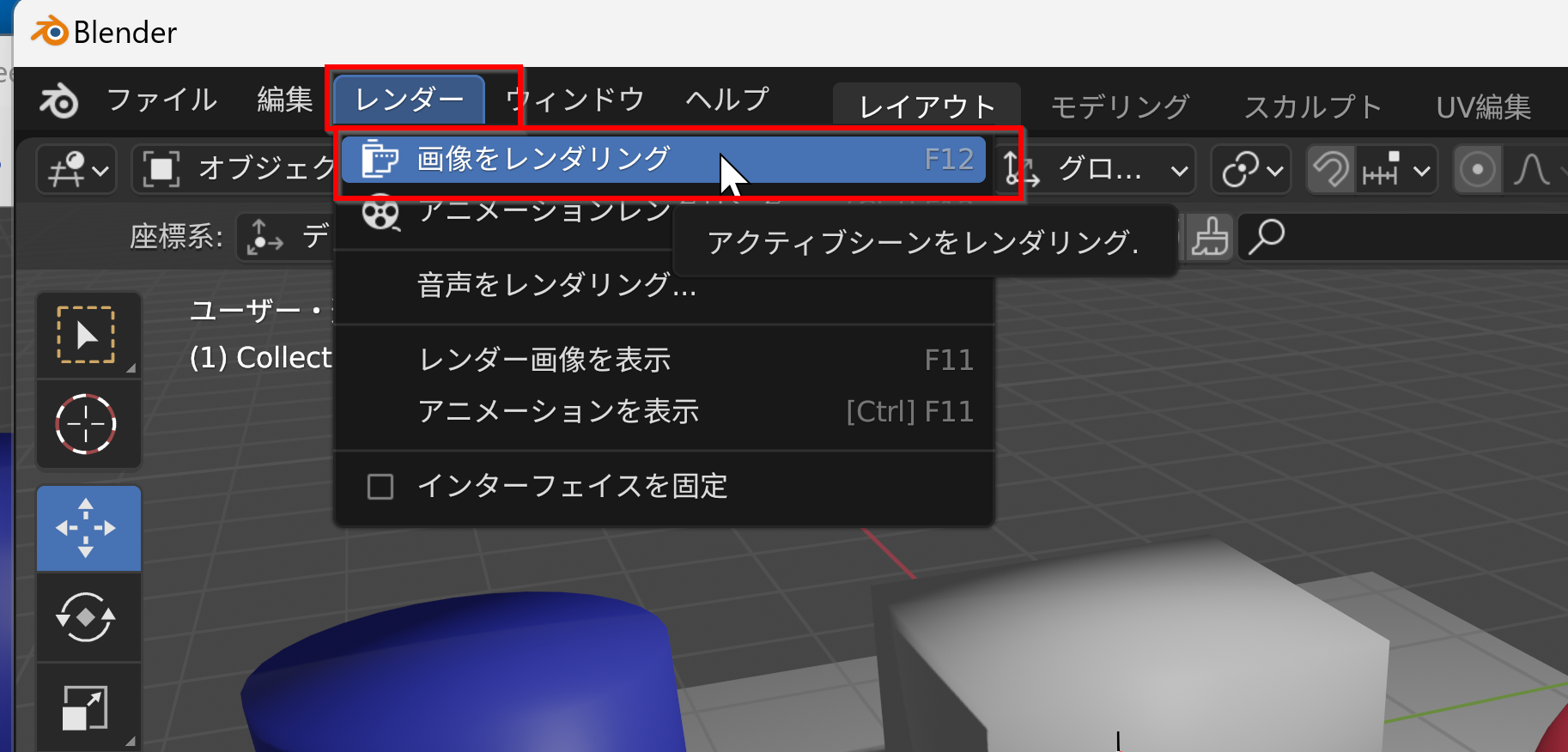

• レンダリングは，メニューでできる．F12 キーでもできる．



ショートカット

• レンダリング: F12
• ソリッドモードとワイヤーフレーム表示の切り替え: z

設定

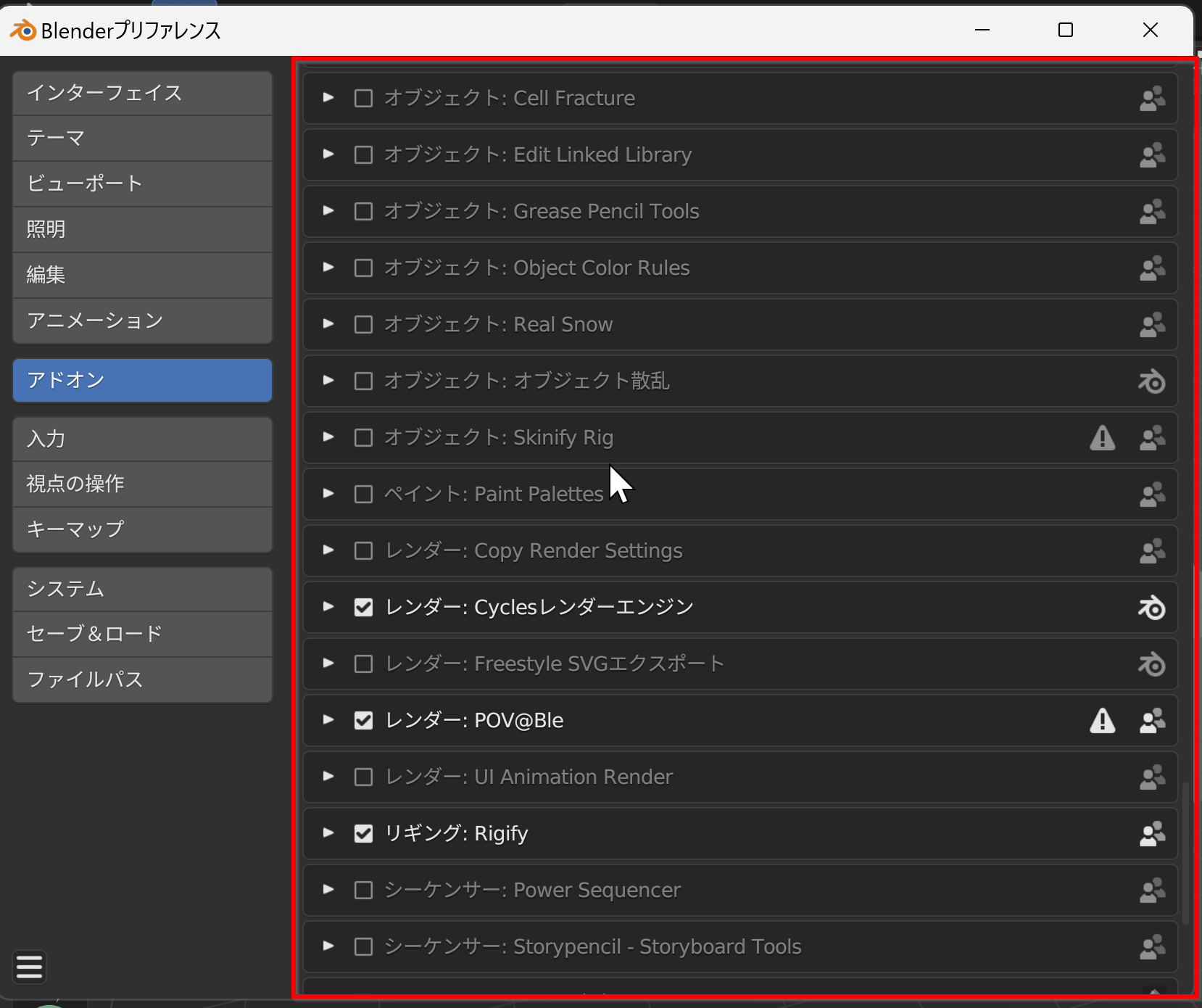

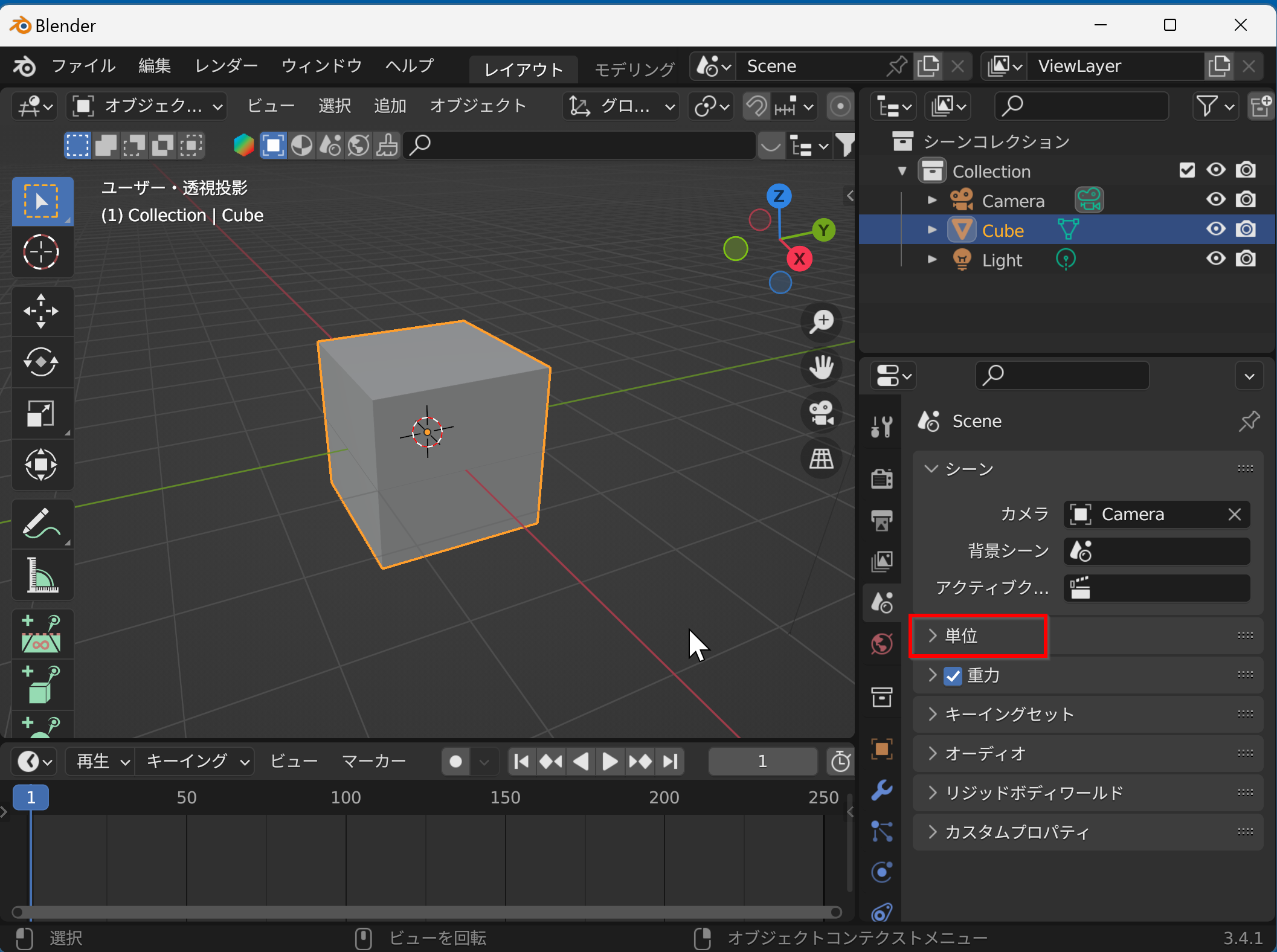

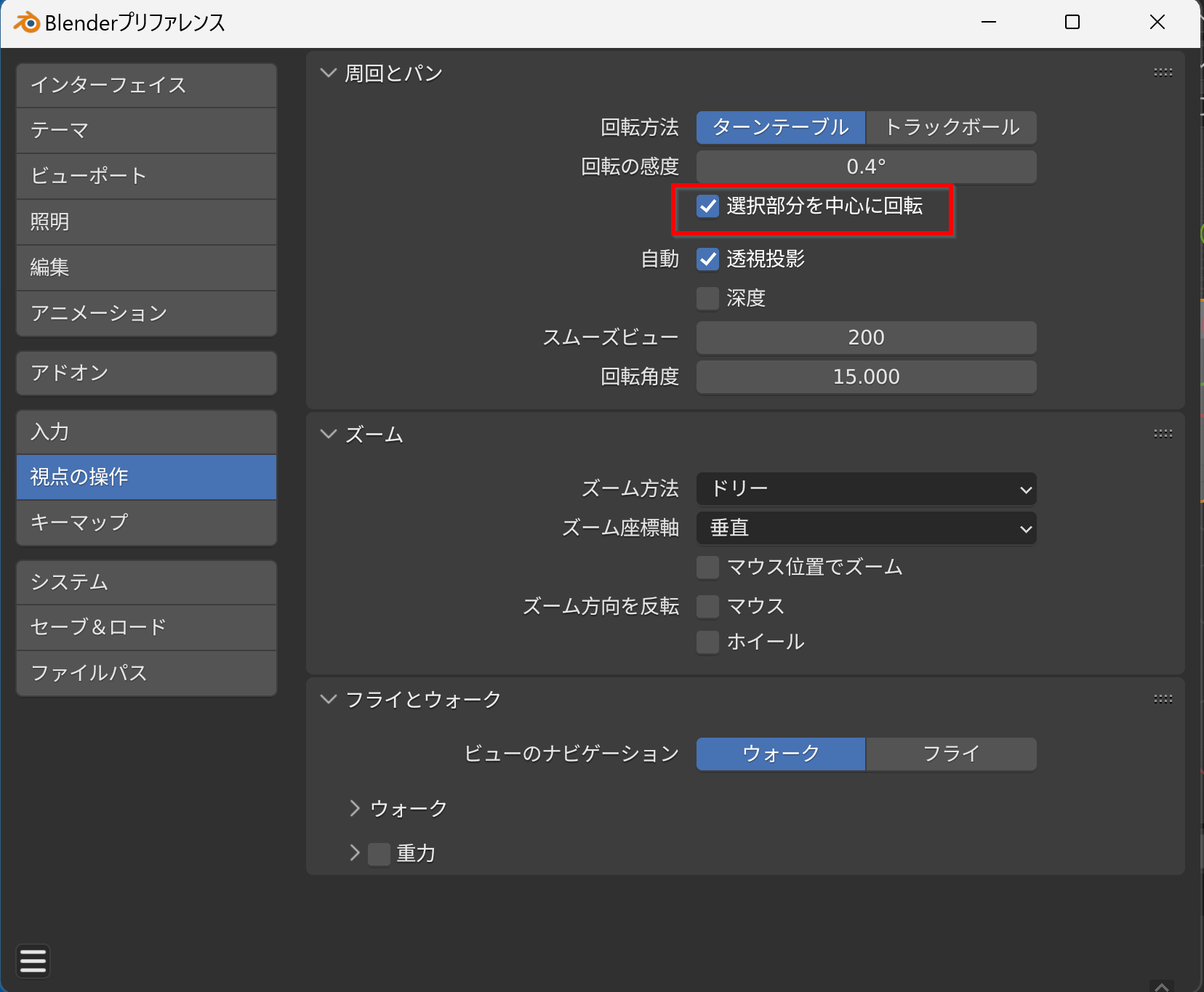

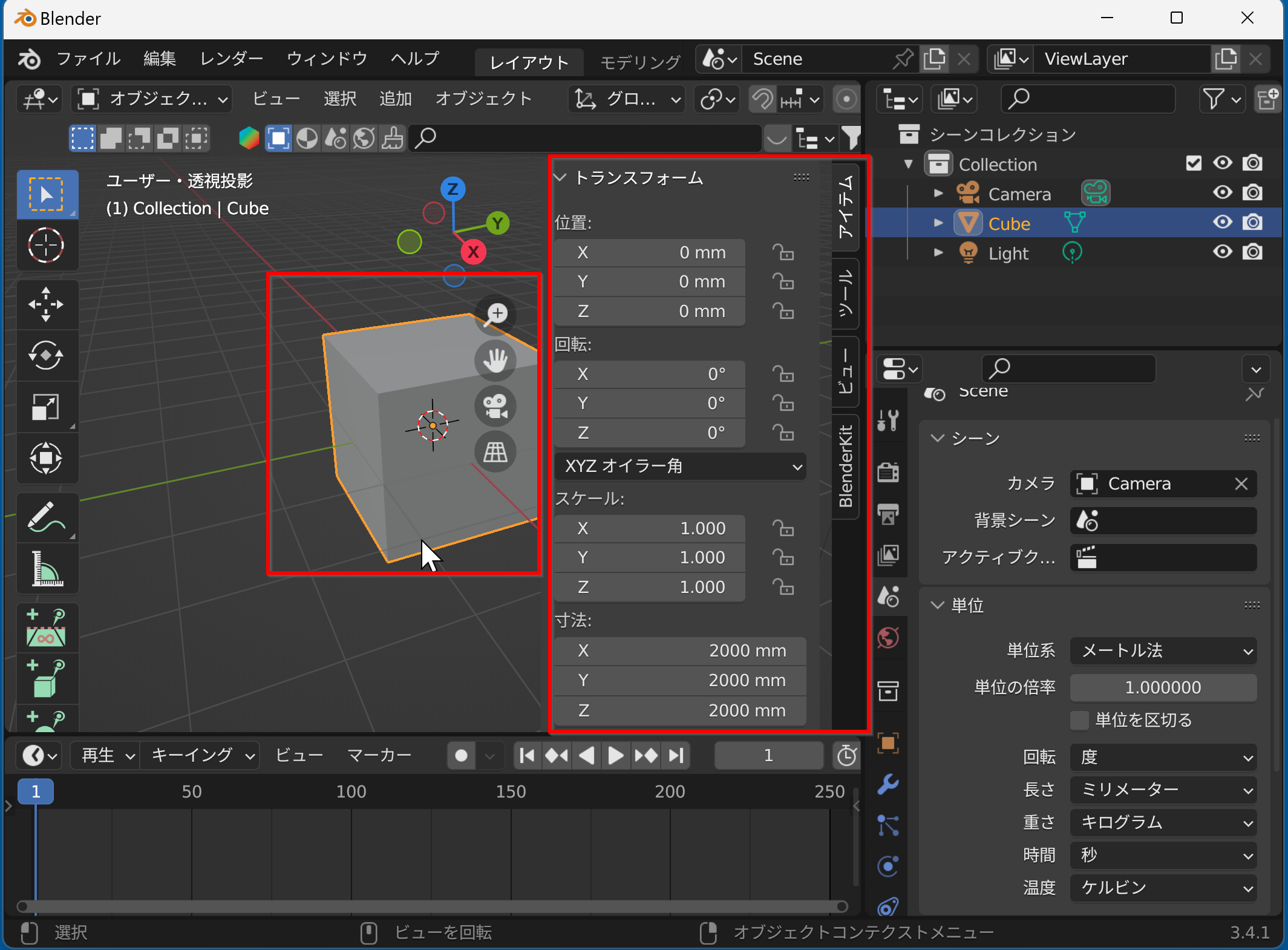

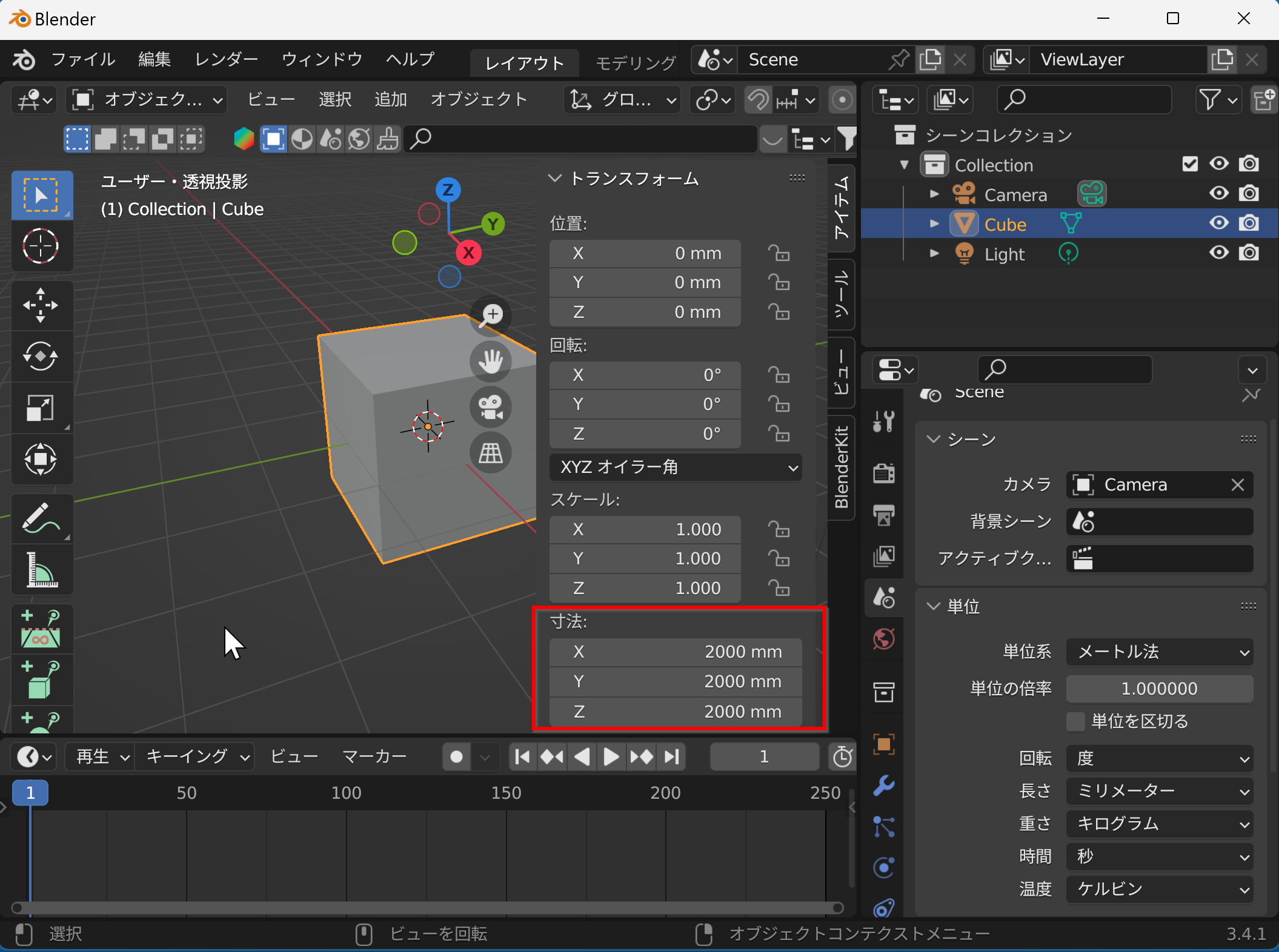

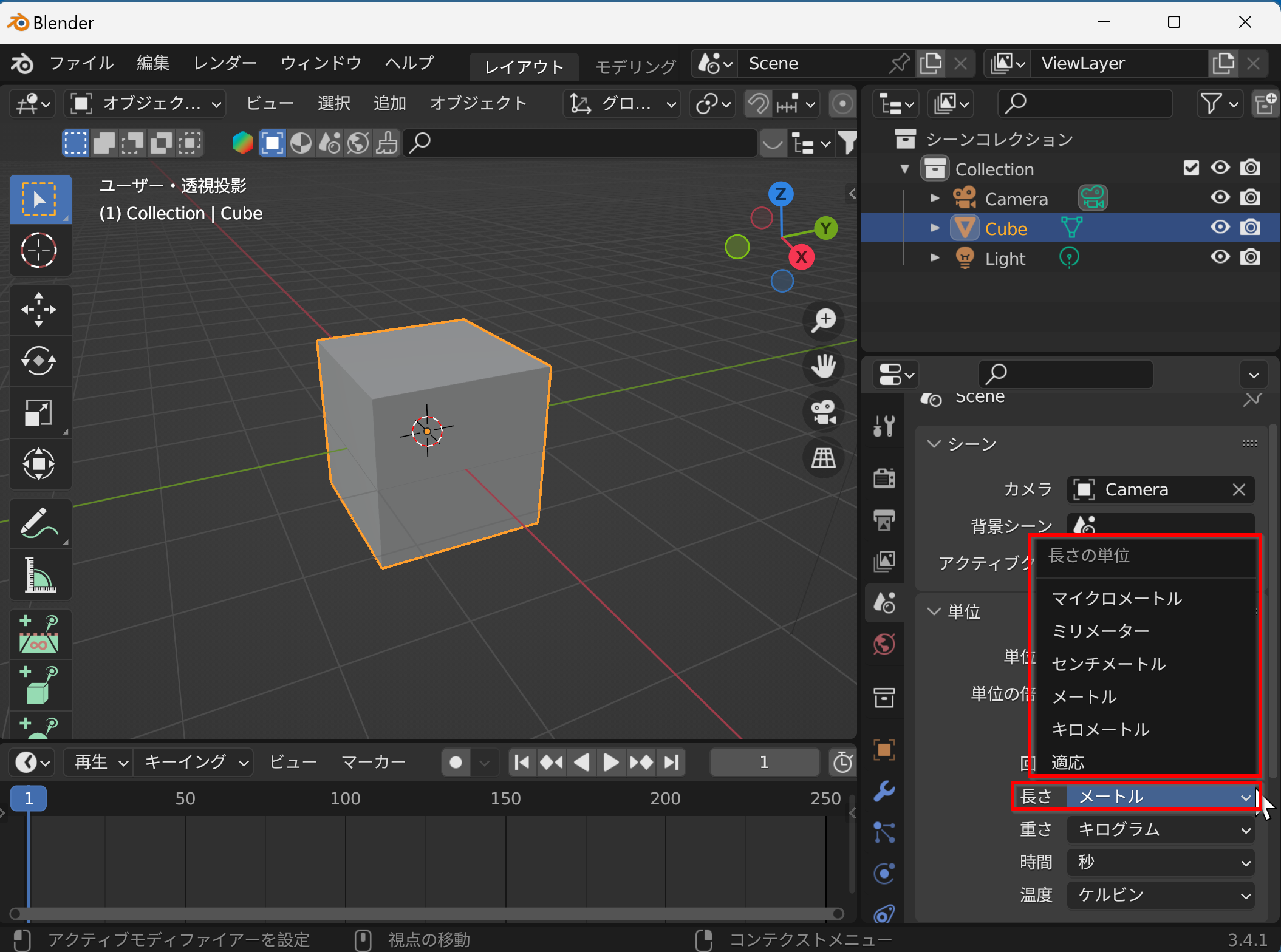

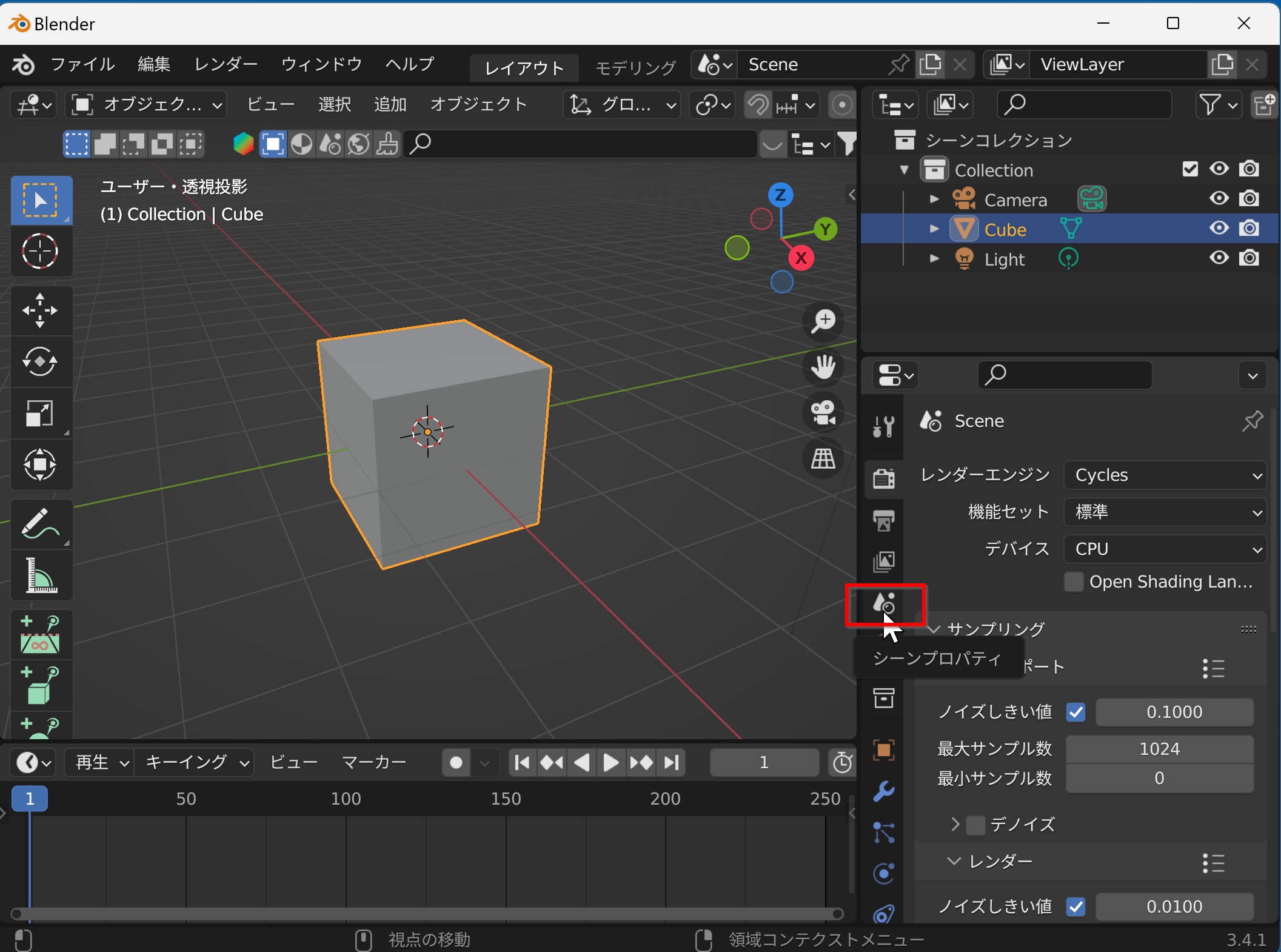

• オブジェクトサイズの単位の設定は，単位の設定は，プロパティウインドウの「シーンプロパティ」の「単位」で， 「ミリメーター」に設定する
