Unreal Engine で高さマップ (height map) をインポート

【概要】

Unreal Engine 5 の landscape に，高さマップ (height map) のファイルをインポートする手順を説明する．

キーワード： Unreal Engine, landscape, 高さマップ (height map), 16 ビットグレースケール png, r16, Z Scale

高さマップのファイル形式

Unreal Engine の landscape がインポートできる高さマップのファイル形式は次の通りである．

高さマップでは，画素値の最小値が最も低い標高，最大値が最も高い標高に対応する．標高の分解能を確保するため，8 ビットではなく 16 ビットのファイルを使う．

高さマップの縦横の画素数は，landscape の解像度に合わせておく．landscape で推奨される解像度は 505 × 505, 1009 × 1009, 2017 × 2017, 4033 × 4033, 8129 × 8129 である．

Unreal Engine のエディタで，landscape モードにする．

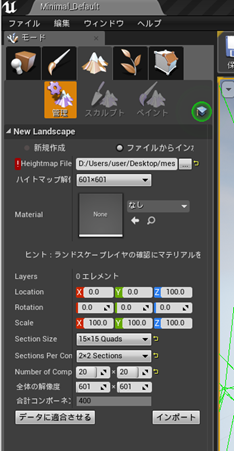

「Import from File」を選ぶ．
「Heightmap File」の横のボタンをクリックし，高さマップのファイルを選ぶ．
Heightmap Resolution には，選んだファイルの解像度が自動で設定される．
「Scale」の Z の値を設定する．
Z の値は「(高さマップが表す標高の最大値 [m]) × 100 × 0.001953125」で求める．「× 100」はメートルからセンチメートルへの換算である．
「Import」をクリックする．

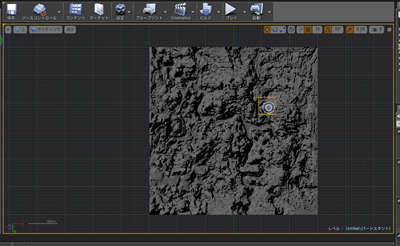

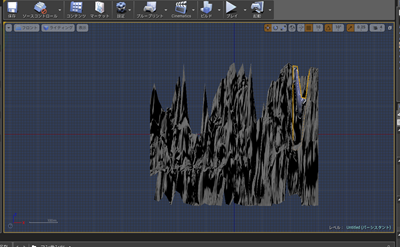

インポート結果を確認する．

Unreal Engine のエディタで，landscape モードにする．
「Manage」で「Import」ツールを選ぶ．
「Heightmap File」の横のボタンをクリックし，高さマップのファイルを選ぶ．
「Import Type」を設定する．
Original は元の大きさのままインポート，Expand は landscape の大きさに合わせて拡張，Resample は landscape の大きさに合わせて再標本化である．
「Import」をクリックする．
