Panda3D で Wavefront OBJ 形式ファイルを表示

Panda3D は，オープンソースのソフトウェア，３次元ゲーム，可視化，シミュレーションの機能を持つ．

【サイト内の関連ページ】

先人に感謝．

【関連する外部ページ】http://www.panda3d.org/download.php?sdk&version=devel

1. 前準備

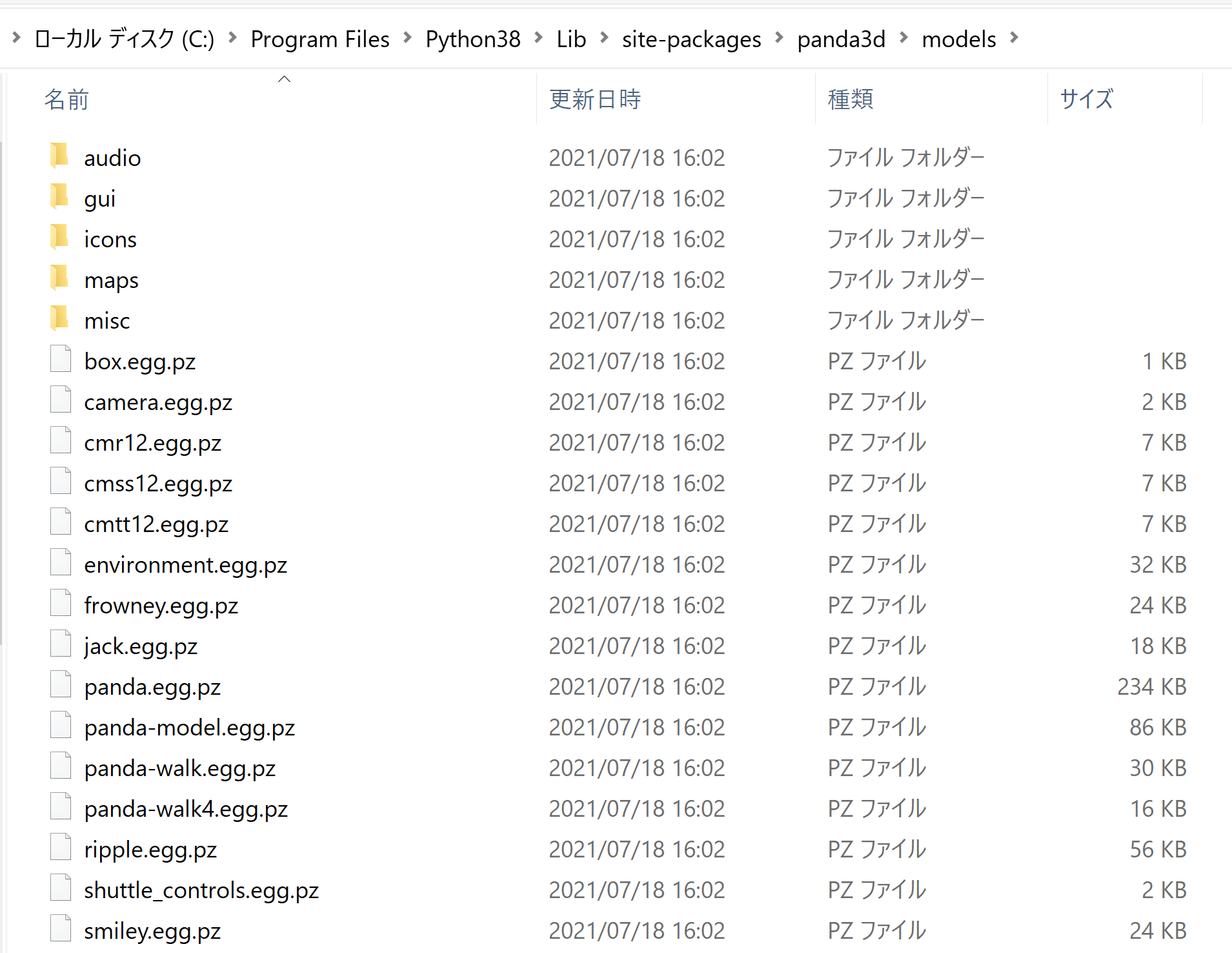

  1. c:\Program Files\Python38\lib\site-packages\panda3d\models\ を開くと、「.egg.gz」のファイルがあることを確認

    これらは 3次元モデルのファイル

    「無いよ！」というときは、別のディレクトリを探す。

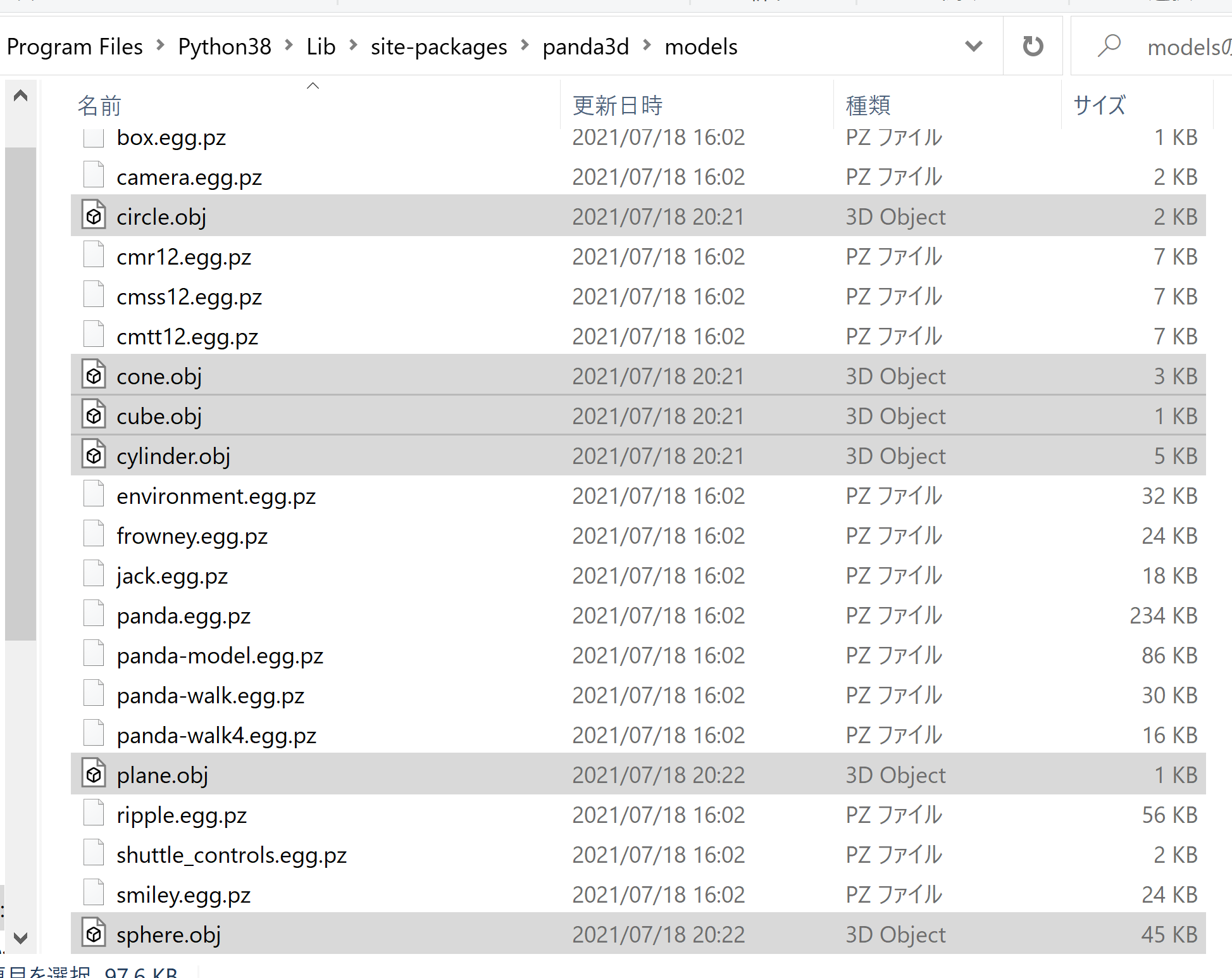

  2. このディレクトリに、次のファイルをダウンロードする

2. Wavefront OBJ 形式ファイルの読み込み

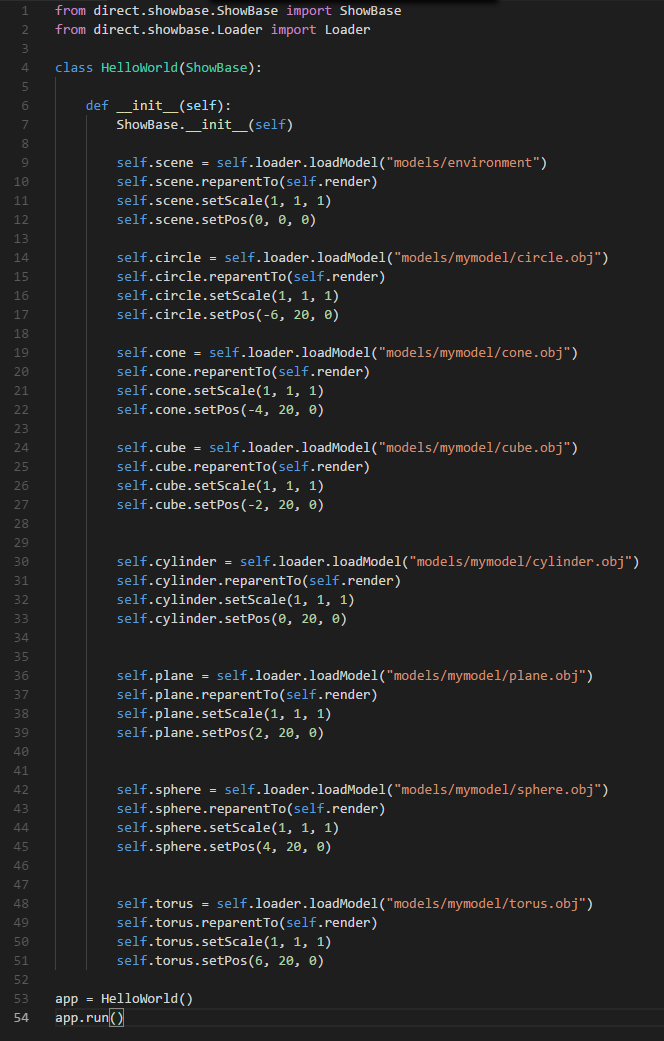

  1. テキストファイルの中身を次のように書く
    テキストエディタを用いてファイルを作成する．

    * 参考のため，Visual Studio Code で Panda3d を使う手順を別のページで説明している．

    from direct.showbase.ShowBase import ShowBase
from direct.showbase.Loader import Loader

class HelloWorld(ShowBase):

    def __init__(self):
        ShowBase.__init__(self)

        self.scene = self.loader.loadModel("models/environment")
        self.scene.reparentTo(self.render)
        self.scene.setScale(1, 1, 1)
        self.scene.setPos(0, 0, 0)

        self.circle = self.loader.loadModel("models/circle.obj")
        self.circle.reparentTo(self.render)
        self.circle.setScale(1, 1, 1)
        self.circle.setPos(-6, 20, 0)

        self.cone = self.loader.loadModel("models/cone.obj")
        self.cone.reparentTo(self.render)
        self.cone.setScale(1, 1, 1)
        self.cone.setPos(-4, 20, 0)

        self.cube = self.loader.loadModel("models/cube.obj")
        self.cube.reparentTo(self.render)
        self.cube.setScale(1, 1, 1)
        self.cube.setPos(-2, 20, 0)


        self.cylinder = self.loader.loadModel("models/cylinder.obj")
        self.cylinder.reparentTo(self.render)
        self.cylinder.setScale(1, 1, 1)
        self.cylinder.setPos(0, 20, 0)


        self.plane = self.loader.loadModel("models/plane.obj")
        self.plane.reparentTo(self.render)
        self.plane.setScale(1, 1, 1)
        self.plane.setPos(2, 20, 0)


        self.sphere = self.loader.loadModel("models/sphere.obj")
        self.sphere.reparentTo(self.render)
        self.sphere.setScale(1, 1, 1)
        self.sphere.setPos(4, 20, 0)


        self.torus = self.loader.loadModel("models/torus.obj")
        self.torus.reparentTo(self.render)
        self.torus.setScale(1, 1, 1)
        self.torus.setPos(6, 20, 0)

app = HelloWorld()
app.run()
  2. テキストファイルを，保存する．

    ファイル名は何でもよいが、日本語などの全角文字は避ける．拡張子は「.py」にする．

  3. 実行する．

    * 参考のため，Visual Studio Code で Panda3d を使う手順を別のページで説明している．

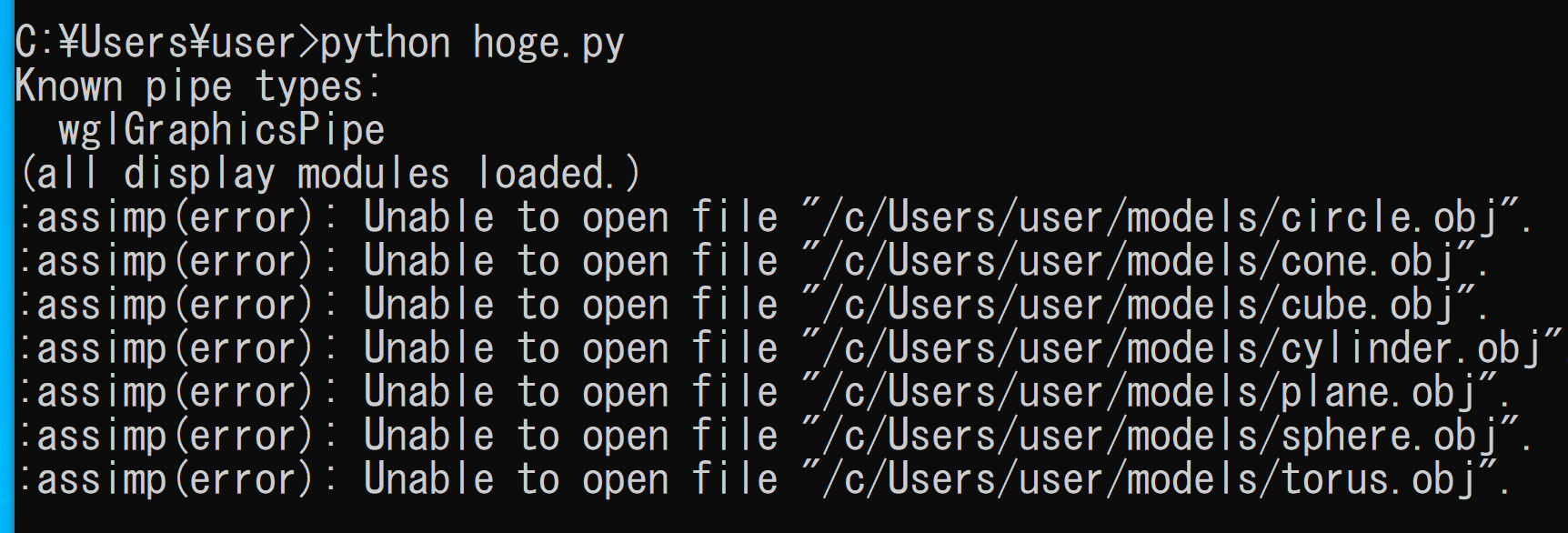

    Windows のコマンドプロンプトを使いたい場合には， 次のコマンドを実行する．

    cd ＜先ほど保存したディレクトリ＞
python hoge.py

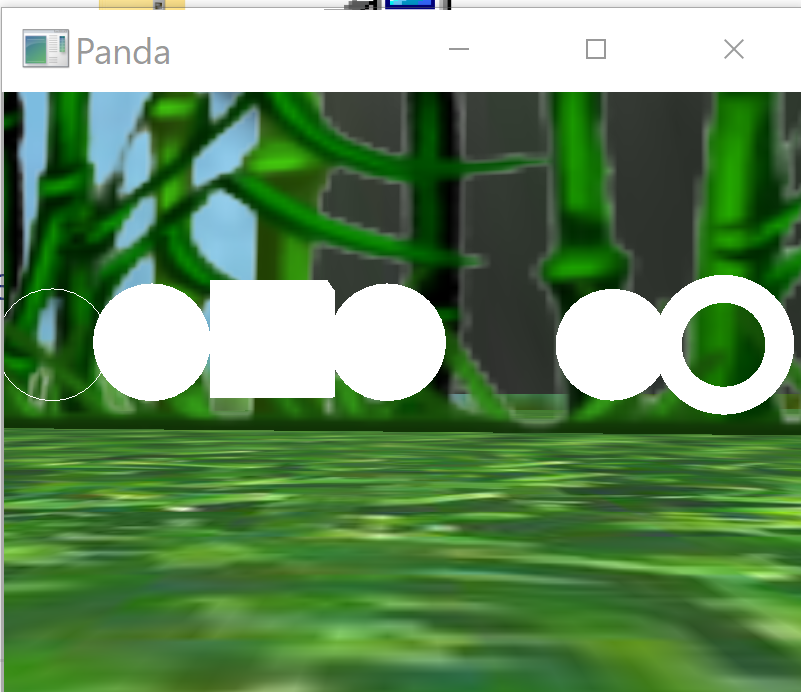

  4. プリミティブが表示されるので確認する．

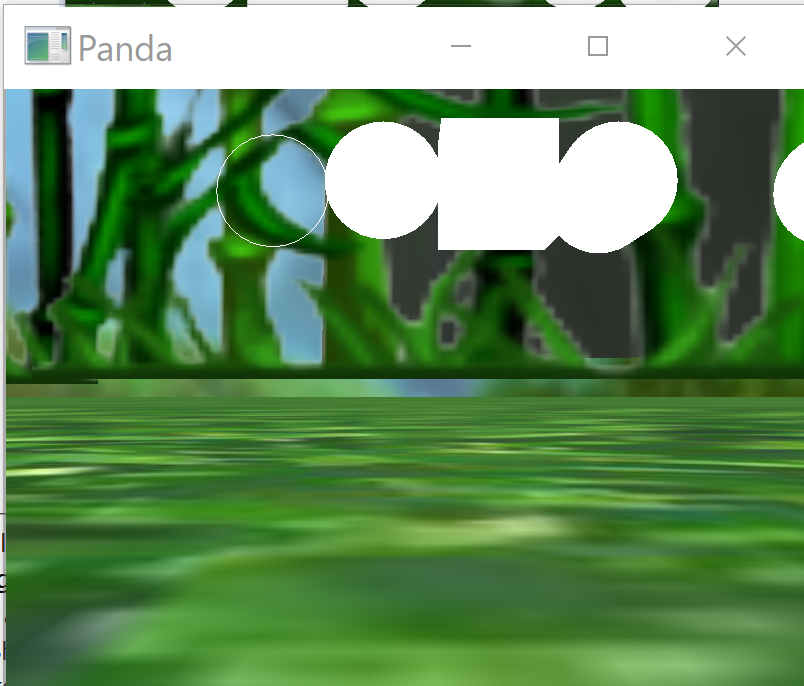

  5. マウス操作
    • 左ボタンを押しながらマウスを動かす：　視点移動（上下左右）
    • 右ボタンを押しながらマウスを動かす：　視点移動（前後）

    結果を確認したら，右上の「x」をクリックして終了．　

演習問題：上の手順で３次元モデルを表示しなさい．マウス操作も行いなさい．
