Windows 上に 68000 エミュレーション環境を作る

2006年2月25日

はじめに

このWebページでは,68000アセンブラの疑似的な実行環境を,Windows 上に作る方法を解説している.

このWebページに記載されている内容や,この Web ページを使ってダウンロー ドしたプログラムの使用によって生じたいかなる結果に対しても,Web ページ の作者は責任を負いません.利用は個人の責任において行ってください.

Windows XP で動作確認しましたが、他の Windows では動かない可能性がある. アンインストールは不可能ではありませんが、それなりの手間を必要とします(このページでは、アンインストール法を説明していません)。

このページで説明している.こと

  1. 68000 開発環境(クロスコンパイラ等)、68000エミュレータ BSVC のインストール手順を説明している.
  2. 68000 の学習用としては適します
  3. 但し、68000 の実機 (68000 搭載の実験ボード) に転送して動作するプログラ ムを開発したい場合には、 「68 000アセンブラ」の Web ページから、Linux や FreeBSD のページの方を参考にしてください。

参考 Web ページ

  1. CYGWIN: https://www.cygwin.com/
  2. BSVC Version 2.1 for Windows distribution: https://github.com/BSVC/bsvc
  3. Tcl 8.0 for Windows: https://github.com/BSVC/bsvc

CYGWIN のインストール

CYGWIN のインストール法の詳細は、種々の解説書、Web ページがあるので、 探して下さい。ここでは、インストール手順をまとめておきます.

1. セットアッププログラム setup.exe のダウンロード

https://www.cygwin.com/ で、「Install or update now!」をクリックして、 セットアッププログラム setup.exe をダウンロードする。

2. setup.exe の起動

1. でダウンロードした setup.exe を起動する。

3. 「Cygwin Setup」では、「次へ(N) >」をクリック

4. 「Cygwin Setup - Choose Installation Type」では、規定(デフォルト)の「Install from Internet」のままで、「次へ(N) >」をクリック

5. 「Cygwin Setup - Choose Installation Directory」では、次の画面でも規定(デフォルト)の設定のままで、「次へ(N) >」をクリック

6. 「Cygwin Setup - Select Local Package Directory」では, 「c:\cygwin\package」のように指定してから、 「次へ(N) >」をクリック

7. 「Cygwin Setup - Select Connection Type」では、規定(デフォルト)の設定のままで、「次へ(N) >」 をクリック.その後,少し待つ.

8. 「Cygwin Setup Choose A Download Site」では, 「http:// ホゲホゲ.jp」(末尾が jp のもので,任意のもの) をクリックして指定した後に、 「次へ(N) >」をクリック. その後,少し待つ.

9. cygwin 導入パッケージ

Devel/gcc
Devel/make
Interprteters/perl
Web/wget

10. 「次へ(N) >」をクリック. ダウンロードが始まるので,終わるのを待つ.

以上の作業で、「間違った」と思ったときは、setup.exe をクリックして簡単にやり直せます

各種ソフトと設定ファイルのインストール

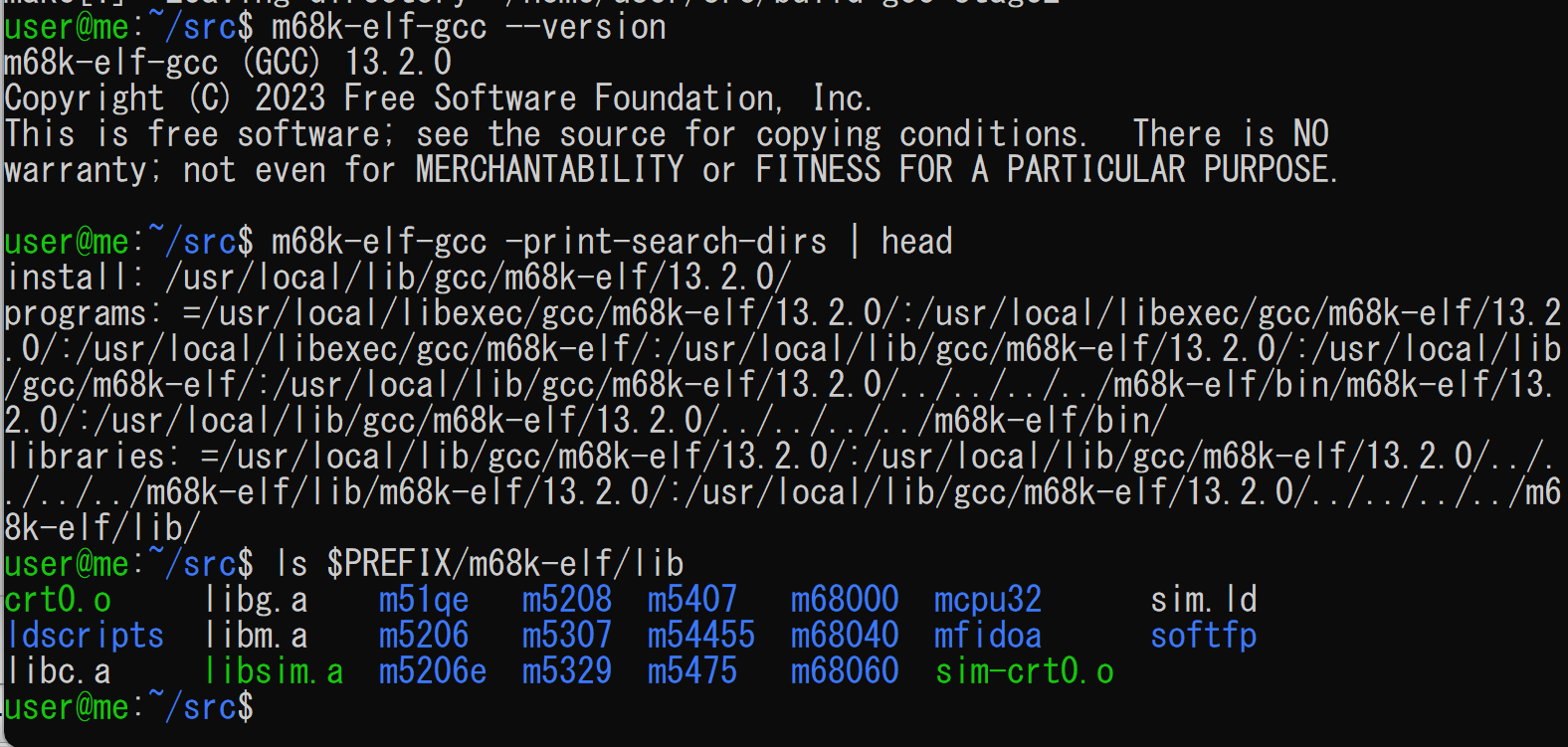

コンパイラのインストール

フリーソフトを使い,68000 アセンブラ及びコンパイラ(c 言語を,68000 のマシン語にコンパイルする機能を持ったコンパイラ)のインストールを行う. この作業は CYGWIN 上での作業になります.

下記のインストール用スクリプトを /bin/sh で実行 (次のコマンドを実行)

cd /tmp
rm -f m68kas.sh
wget https://www.kkaneko.jp/pro/as/jikken/m68kas.sh
/bin/sh m68kas.sh

インストール用スクリプトの中身は次の通り

#!/bin/sh
cd /tmp
wget https://www.kkaneko.jp/computer/src/gnu/binutils-2.16.1.tar.gz
wget https://www.kkaneko.jp/computer/src/gnu/gcc-2.95.3.tar.gz

cd /tmp
tar -xvzof binutils-2.16.1.tar.gz
cd binutils-2.16.1
./configure --prefix=/usr/local --target=m68k-coff
make
make install

cd /tmp
tar -xvzof gcc-2.95.3.tar.gz
cd gcc-2.95.3
./configure --prefix=/usr/local --target=m68k-coff
make CFLAGS=-Dinhibit_libc LANGUAGES="c"
make CFLAGS=-Dinhibit_libc LANGUAGES="c" install

cd /tmp
mkdir /usr/local/lib/soft-jikken
wget https://www.kkaneko.jp/kaneko/as/jikken/m68k-5.0.tgz
tar -xvzof m68k-5.0.tgz
cp m68k-5.0/lib/soft-jikken/* /usr/local/lib/soft-jikken
cp m68k-5.0/bin/m68k-as /usr/local/bin/m68k-as
chmod 755 /usr/local/lib/soft-jikken/*.pl
chmod 755 /usr/local/bin/m68k-as

環境変数の設定

「コントロールパネル」→「システム」→「詳細設定」→「環境変数」

Tcl 8.0 for Windows

Windows での作業になる.

Web ページ: http://www.bradfordmott.com/bsvc/download.html から,Tcl 8.0 for Windows をダウンロード

日本語版の Windows 用バイナリファイルtcl803.exe を実行するとインストールが始まる

インストール先ディレクトリ: 既定値のまま (c:\Program Files\tcl のようになる)

BSVC Version 2.1 for Windows distribution

Windows での作業になる.

Web ページ: http://www.bradfordmott.com/bsvc/download.html から,BSVC Version 2.1 for Windows をダウンロード

インストール開始時に,「Tcl 8.0 for Windows」のインストールが済んでいること

  1. インストール先ディレクトリ: 既定値のまま
  2. Tck/Tk WISH Application に対して: c:\Program Files\Tcl\bin\wish80.exe と設定する(手動で)

インストール後に起動チェックと設定を行う.

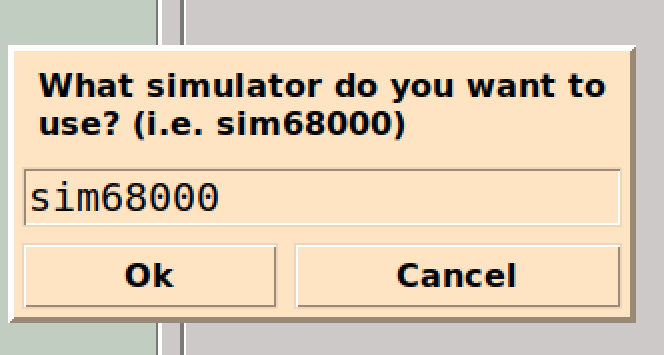

スタートメニューで、「BSVC Release2.1」→「BSVC」を実行する. 起動時に、 wishのファイル名を聞いてきたときは,「c:\Program Files\Tcl\bin\wish80.exe」 と設定すること。

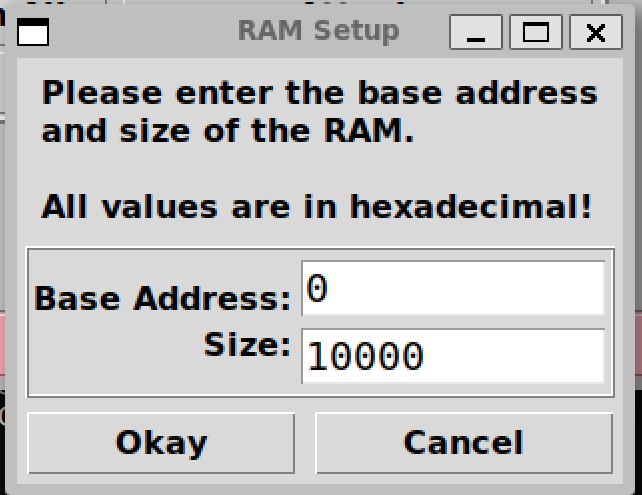

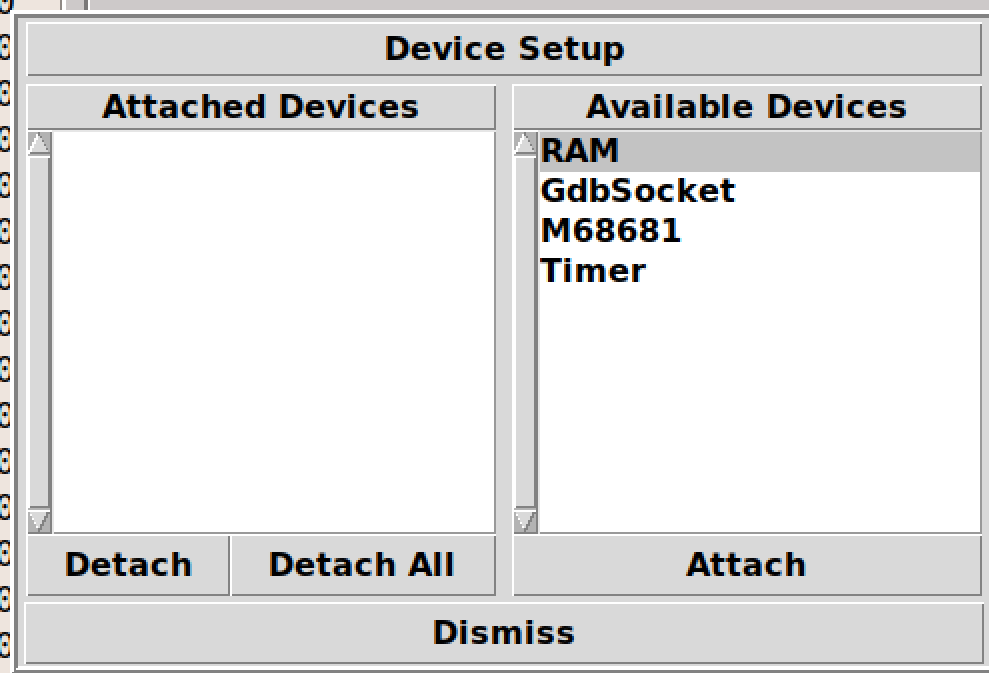

Bsvc を起動が済んだら,最初に「File」→「Open Setup」を実行して, C:\cygwin\usr\local\lib\soft-jikken\bsvc-default.setup をロードしてください.

68000アセンブラプログラムを実行してみる

  1. プログラムの作成. 次のようなテキストファイルを作り,保存する. (ファイル名は何でも良いが,説明上 CYGWIN での /home/add.s とする).
    .org    0x0000
    .dc.l    0x5000
    .dc.l    start

    .org    0x0400
    start:
        move.w    #3,a
        move.w    #4,b
        move.w    a, %d0
        add.w    b, %d0
        move.w    %d0,c
        .dc.w 0x4848
        stop    #0
    a:    .ds.w    1
    b:    .ds.w    1
    c:    .ds.w    1

  2. コンパイル操作

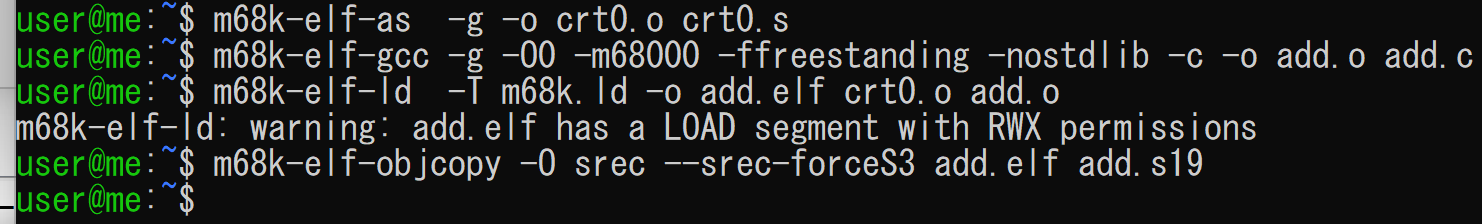

    CYGWIN で,次のコマンドを実行する.

    cd /home
    m68k-as add.s


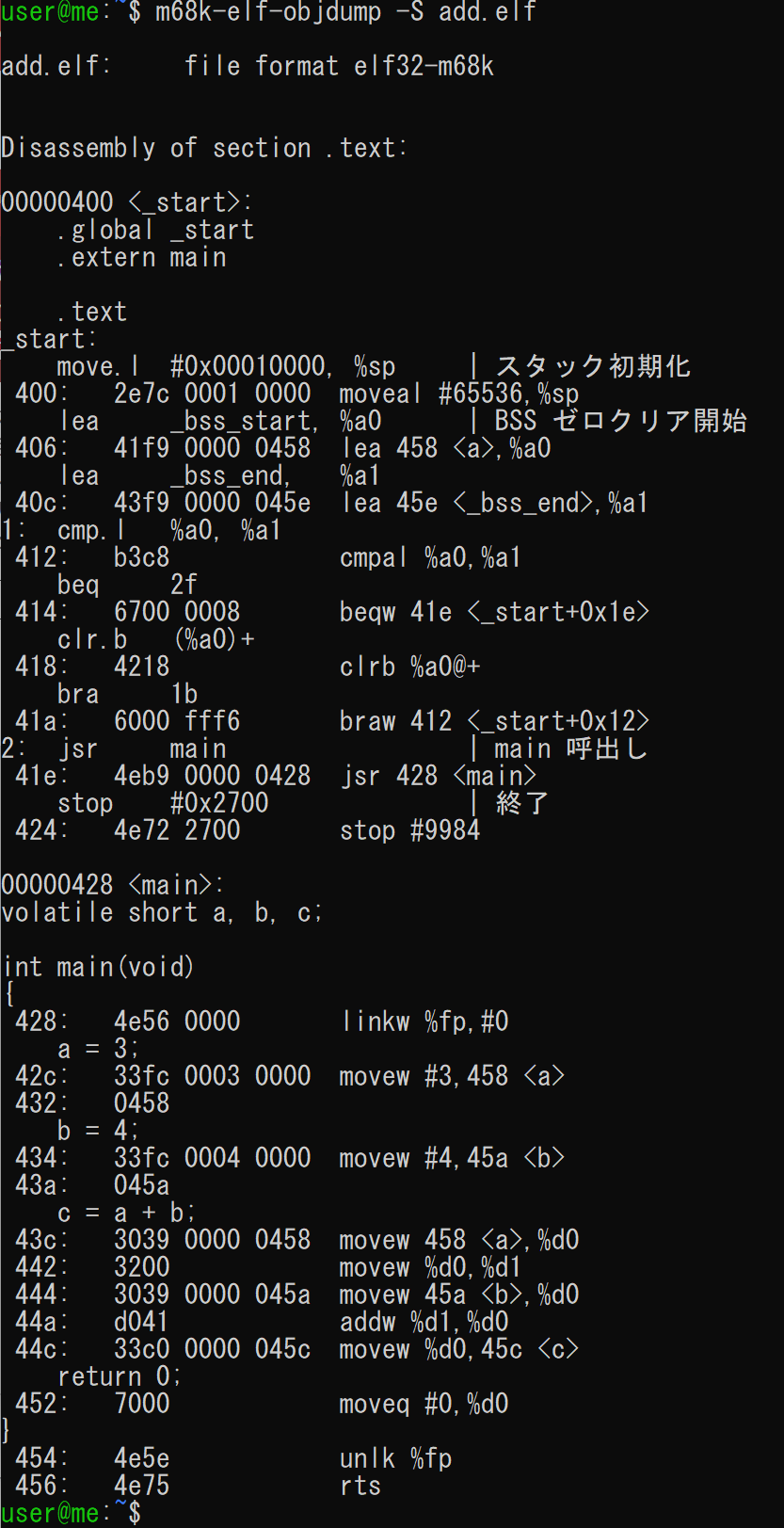

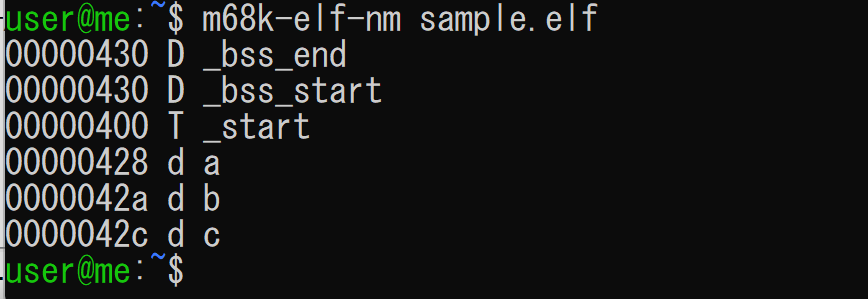

    コンパイルエラーが無いこと.

    エラーが出た時のヒント

    m68k-as の実行において, 変なエラーメッセージが出てきたときは、 m68k-as 内の改行コードに原因があるかも知れません。 次のコマンドを実行してみてくださいエラーが治るかも知れません

    cd /usr/local/bin
    dos2unix m68k-as

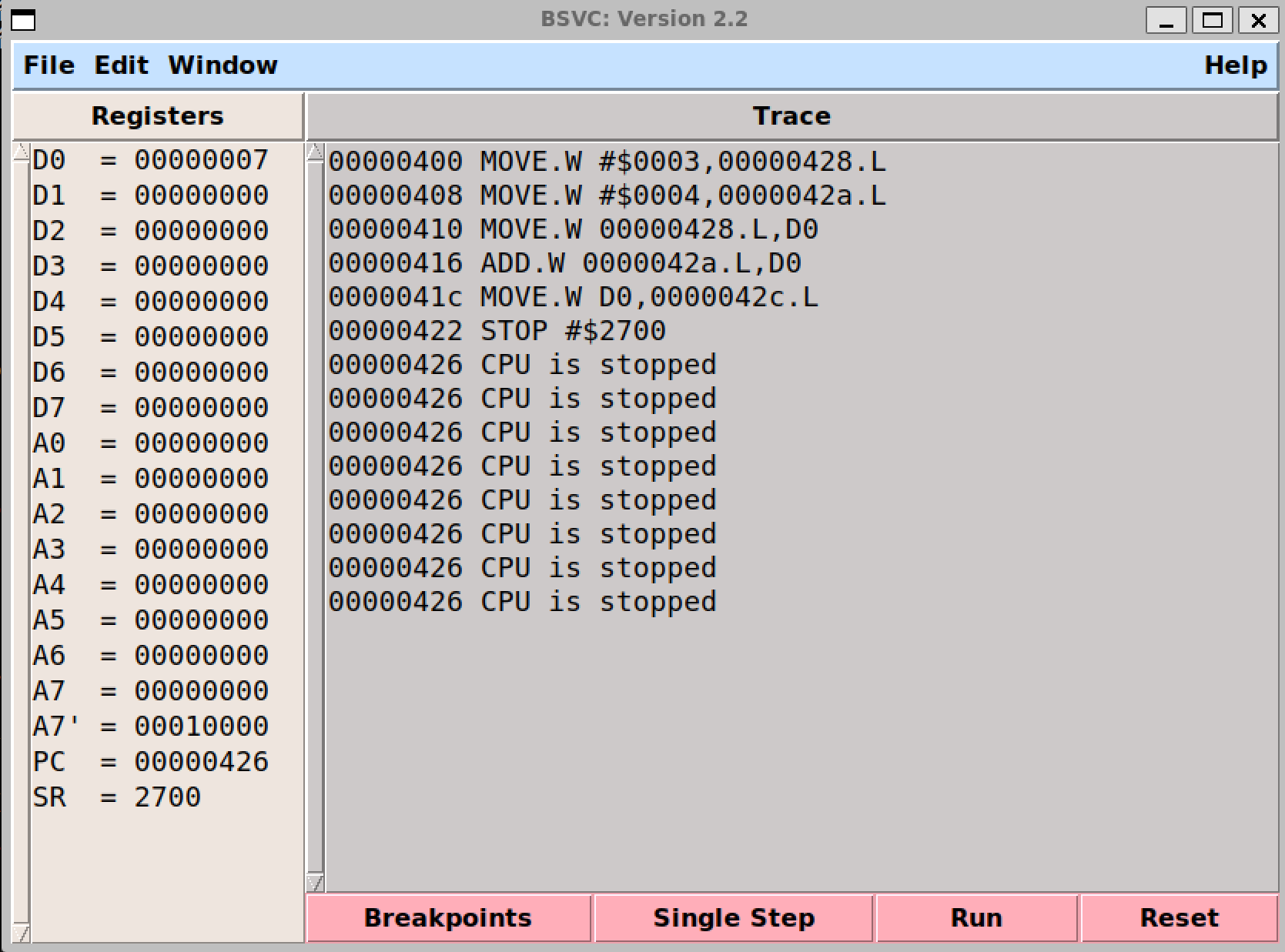

  3. BSVC での実行

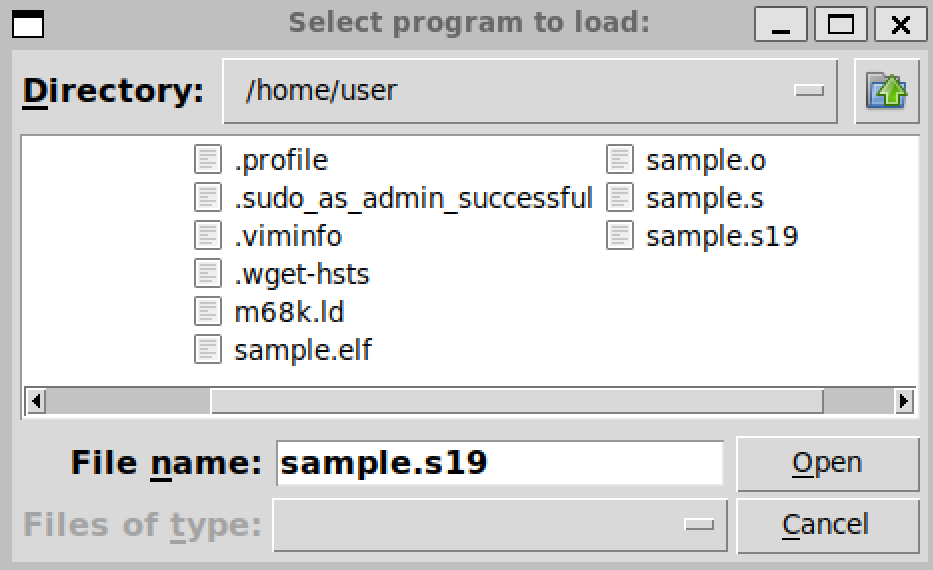

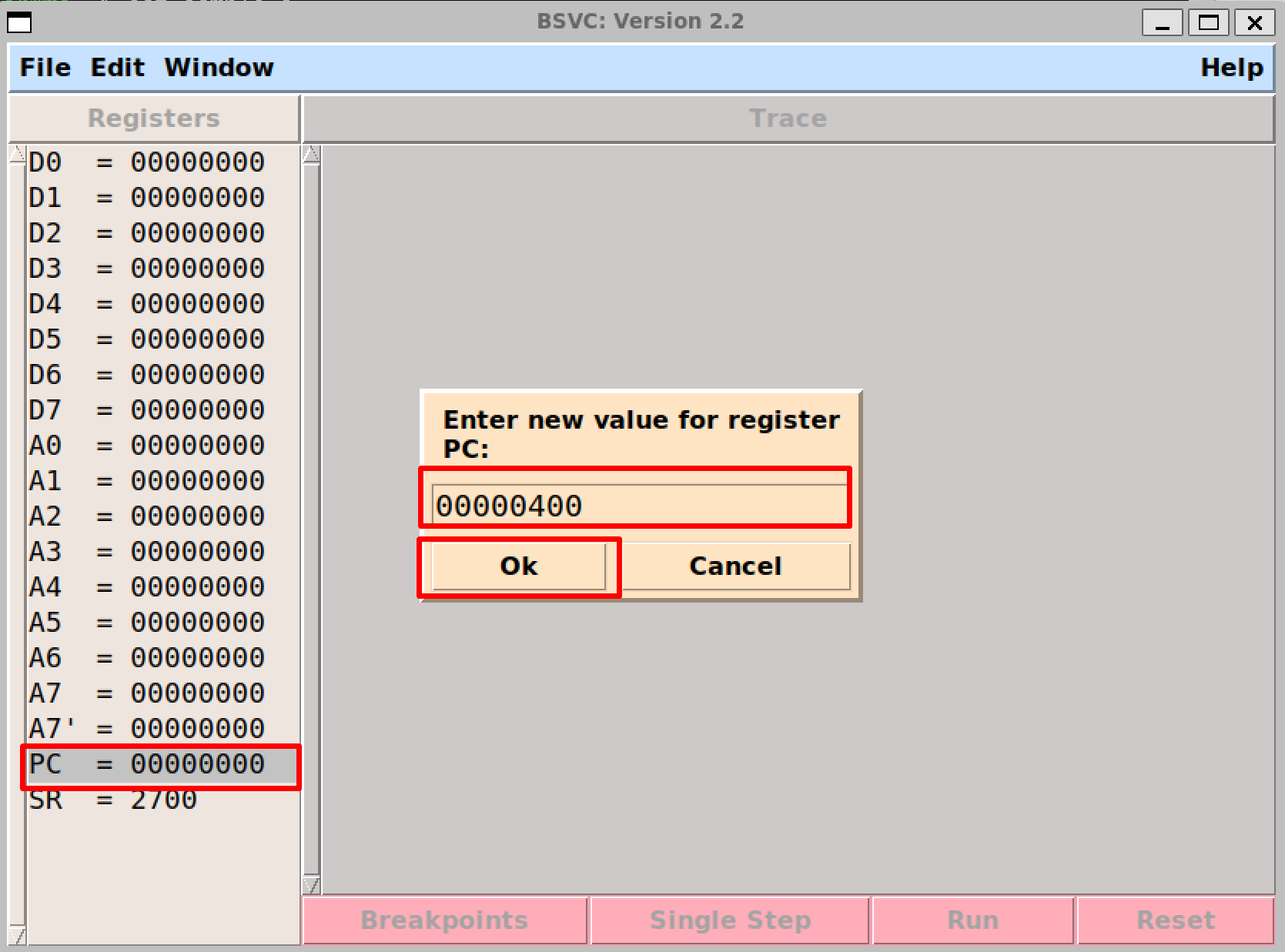

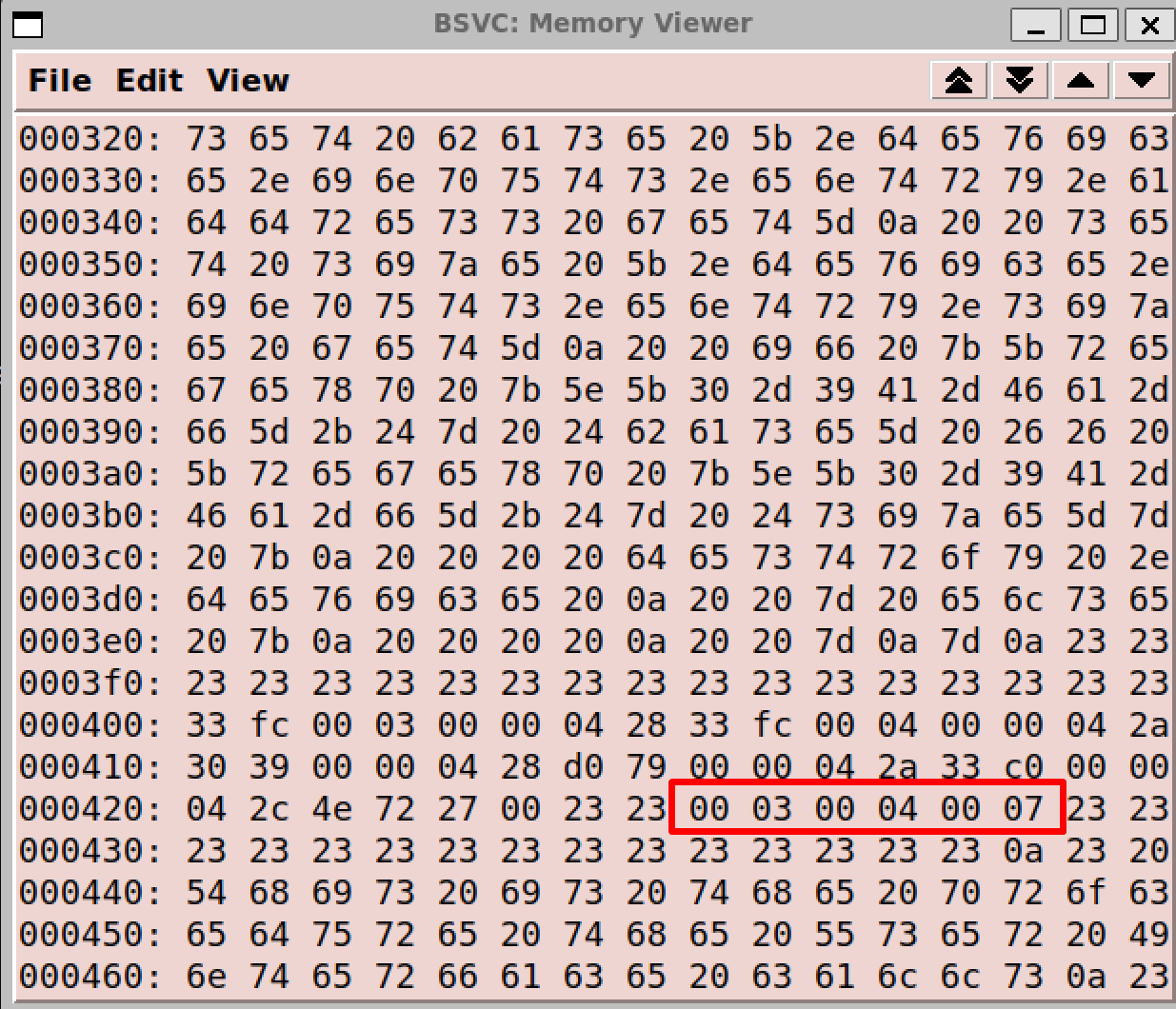

    BSVC を起動. 「File」→「Load Program」で,c:\cygwin\home\add.s を開く.

詳しい使い方に関しては、 「68 000アセンブラ」の Web ページにある各種の説明資料を参考にして下 さい
