OpenCV でビデオのフレーム間差分，トラッキングビジョン，オプティカルフロー（Python を使用）

1. エグゼクティブサマリー

OpenCV と Python を使用して，ビデオのフレーム間差分，トラッキングビジョン，オプティカルフロー（Farneback の方法，DIS optical flow），フレーム間差分による動体検出（二値化）を実現するプログラムを解説する．各プログラムは動画ファイルとパソコン接続ビデオカメラの両方に対応している．

本記事で扱う内容は以下のとおりである．

• 動画ファイルの表示
• 連続フレームの差分表示（フレーム間差分）
• トラッキングビジョン（Shi-Tomasi の手法による追跡用の点の抽出）
• オプティカルフロー（Farneback の方法による動きの情報の抽出）
• DIS optical flow
• フレーム間差分による動体検出（二値化）

Python 3.12 のインストール

Pythonのインストールを行い、Pythonのプログラムを実行する環境を整える。扱う環境は、Windows搭載パソコンである。金子研究室では、Python 3.12.10を推奨する。

REM Python 3.12 をシステム領域にインストール
winget install --id Python.Python.3.12 -e --scope machine --silent --accept-source-agreements --accept-package-agreements --override "/quiet InstallAllUsers=1 PrependPath=1 Include_test=0 Include_pip=1 Include_launcher=1 InstallLauncherAllUsers=1 TargetDir=\"C:\Program Files\Python312\""

REM Python と Scripts を PATH 先頭に追加
powershell -NoProfile -Command "$p='C:\Program Files\Python312'; $s=\"$p\Scripts\"; $c=[Environment]::GetEnvironmentVariable('Path','Machine'); if((Test-Path $p) -and (';'+$c+';' -notlike \"*;$p;*\") -and (';'+$c+';' -notlike \"*;$s;*\")){[Environment]::SetEnvironmentVariable('Path',\"$p;$s;$c\",'Machine')}"

python --version

Python の開発環境 Visual Studio Code のインストールと Python 用の設定

Python の開発環境Visual Studio Code（プログラムを編集するソフトウェア。以下、VS Code）を整える。

REM ============================================================
REM Microsoft Visual Studio Code
REM ============================================================
winget uninstall -e --id Microsoft.VisualStudioCode --silent --disable-interactivity --accept-source-agreements
rmdir /s /q C:\ProgramData\vscode-extensions 2>nul
rmdir /s /q "%APPDATA%\Code" 2>nul
rmdir /s /q "%USERPROFILE%\.vscode" 2>nul
rmdir /s /q "%LOCALAPPDATA%\Microsoft\vscode-update" 2>nul

REM VS Code をシステム領域に新規インストール
winget install --scope machine --id Microsoft.VisualStudioCode -e --silent --accept-source-agreements --accept-package-agreements

REM 全ユーザー共有の拡張機能フォルダ
mkdir C:\ProgramData\vscode-extensions 2>nul
icacls "C:\ProgramData\vscode-extensions" /grant "Everyone:(OI)(CI)M" /T

REM スタートメニューのショートカットを --extensions-dir 付きで再作成
rmdir /s /q "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code" 2>nul
del "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk" 2>nul
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); $lnk.TargetPath='C:\Program Files\Microsoft VS Code\Code.exe'; $lnk.Arguments='--extensions-dir \"C:\ProgramData\vscode-extensions\"'; $lnk.Save()"
REM ショートカットの検証
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); Write-Host 'TargetPath:' $lnk.TargetPath; Write-Host 'Arguments:' $lnk.Arguments"

REM ファイル / フォルダ右クリックの「Code で開く」を登録
reg add "HKLM\SOFTWARE\Classes\*\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\Background\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%V\"" /f

REM --extensions-dir 付きで起動する code.cmd ラッパを作成
REM （%* を echo で書くと対話的 cmd で失われるため、PowerShell で [char]37+'*' を書き出す）
powershell -NoProfile -Command "$pct=[char]37; $q=[char]34; $c='@echo off'+[char]13+[char]10+$q+'C:\Program Files\Microsoft VS Code\bin\code.cmd'+$q+' --extensions-dir '+$q+'C:\ProgramData\vscode-extensions'+$q+' '+$pct+'*'+[char]13+[char]10; [IO.File]::WriteAllText('C:\ProgramData\vscode-extensions\vscode.cmd',$c,[Text.Encoding]::ASCII)"

REM 拡張機能のインストール
set "CODE=C:\Program Files\Microsoft VS Code\bin\code.cmd"
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot-chat
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.python
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.vscode-pylance
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.debugpy
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension MS-CEINTL.vscode-language-pack-ja
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension saoudrizwan.claude-dev
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension rust-lang.rust-analyzer
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension tamasfe.even-better-toml
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension anthropic.claude-code
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension almenon.arepl
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --list-extensions --show-versions
echo === セットアップ完了 ===

Python プログラム実行手順

python -m pip install -U opencv-python opencv-contrib-python

3. 実行のための準備とその確認手順（Windows 前提）

3.1 プログラムファイルの準備

第5章のソースコードをテキストエディタ（Visual Studio Codeやメモ帳など）に貼り付け実行する（文字コード：UTF-8）．

3.2 実行コマンド

コマンドプロンプトでファイルの保存先ディレクトリに移動し，以下のように実行する（例：動画ファイルの表示）．

python video_play.py

他のプログラムも同様に，対応するファイル名を指定して実行する．

3.3 動作確認チェックリスト

4. 概要・使い方・実行上の注意

使用する動画ファイルの準備

使用する動画ファイル：sample1.mp4

ダウンロード方法：コマンドプロンプトを管理者として開き，次のコマンドを実行する．

mkdir c:\image
cd c:\image
curl -O https://www.kkaneko.jp/sample/face/sample1.mp4

上のコマンドが実行できないときは， sample1.mp4 をダウンロードし，C:/image に置く．

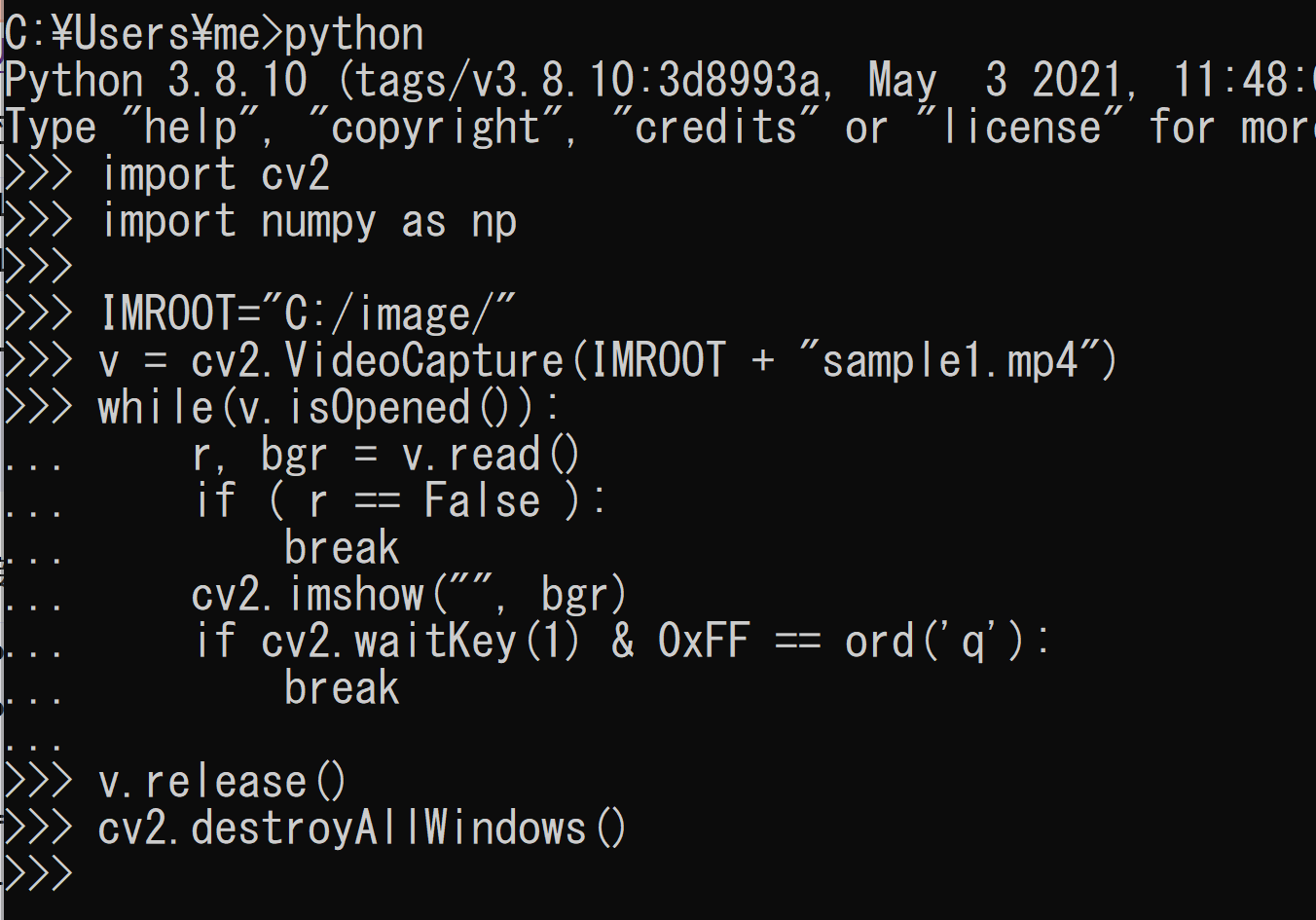

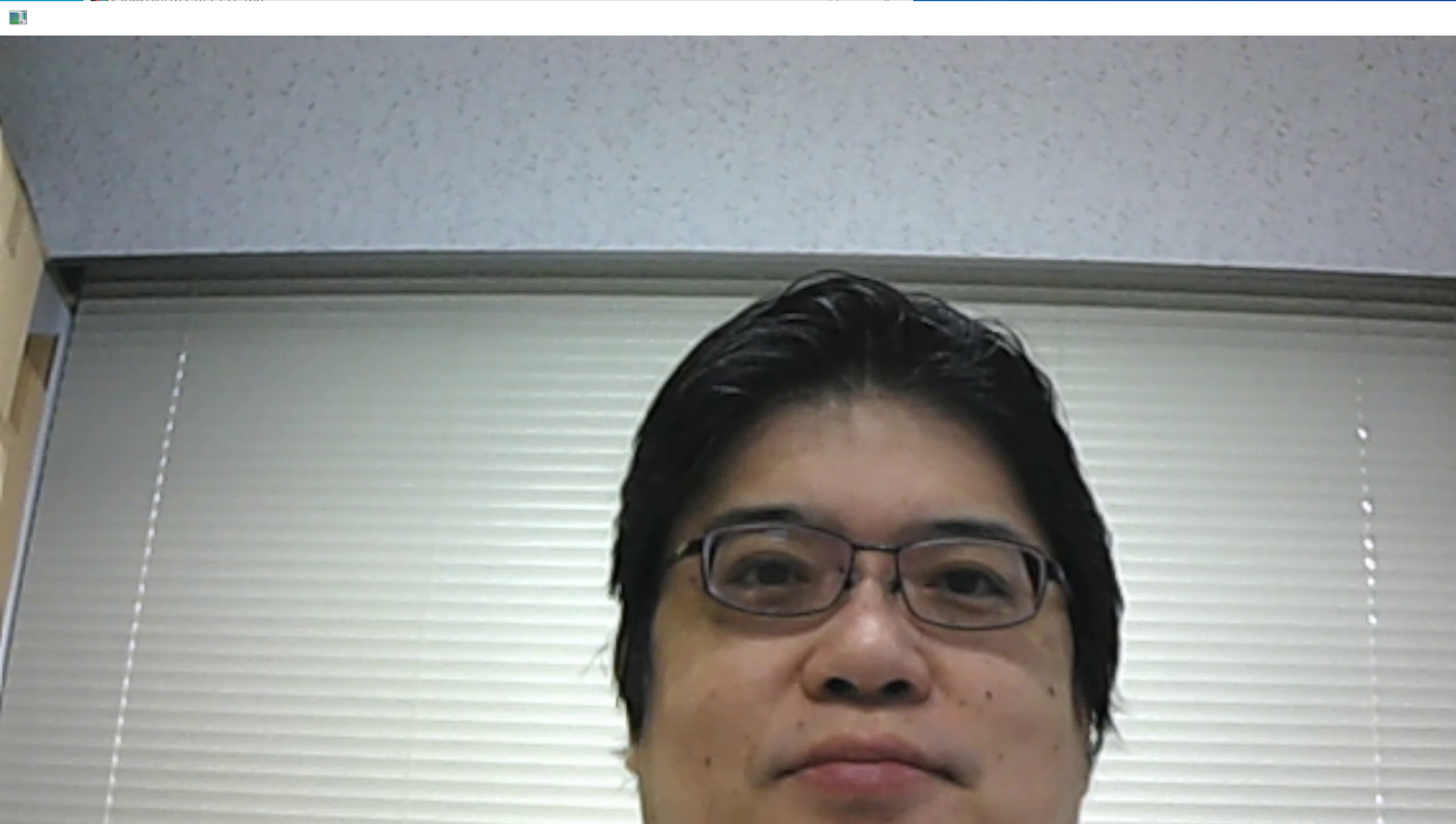

動画ファイルの表示

1フレームずつファイルから読み出して表示を繰り返す．早送りに見えるのは正常動作である．

表示を確認する．ウインドウの右上の「x」をクリックしない．画面の中をクリックしてから，「q」キーを押して閉じる．以下同様．

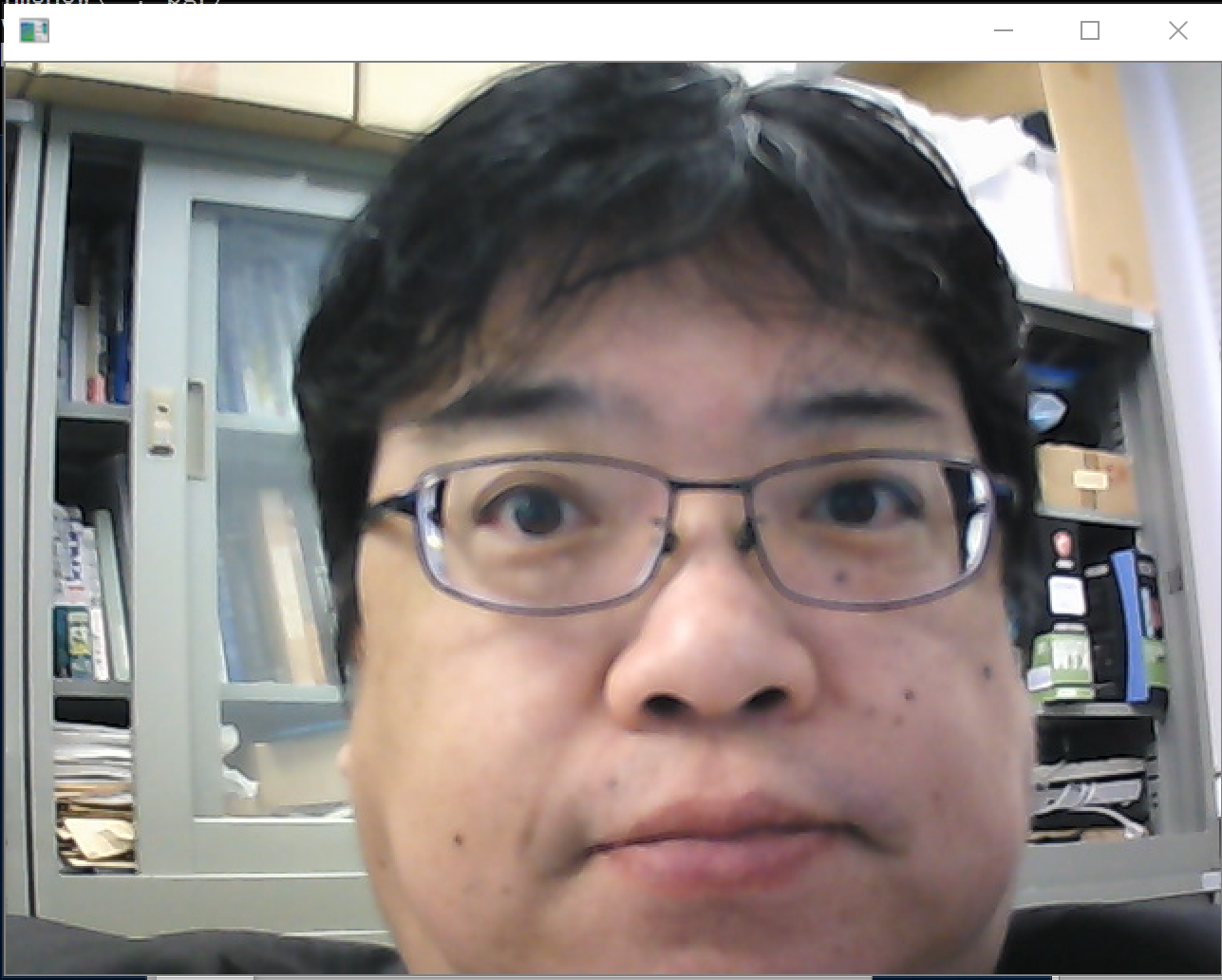

パソコン接続ビデオカメラの表示

パソコンに接続できるビデオカメラを準備し，パソコンに接続しておく．コードは「v = cv2.VideoCapture(0)」に変えただけである．

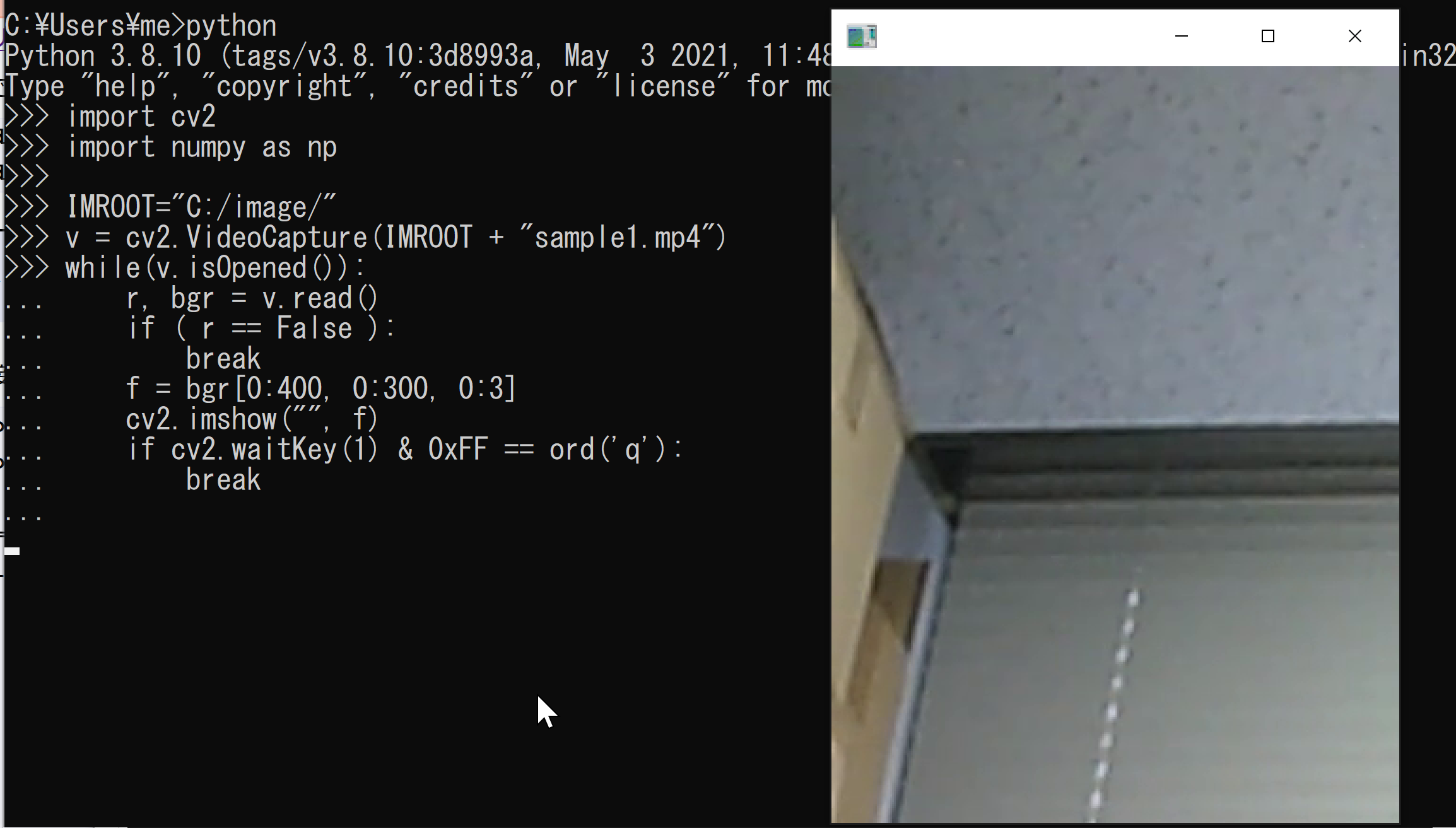

動画ファイルの表示（必要部分の切り出し）

「bgr[0:400, 0:300, 0:3]」で範囲を指定して，必要部分を切り出している．

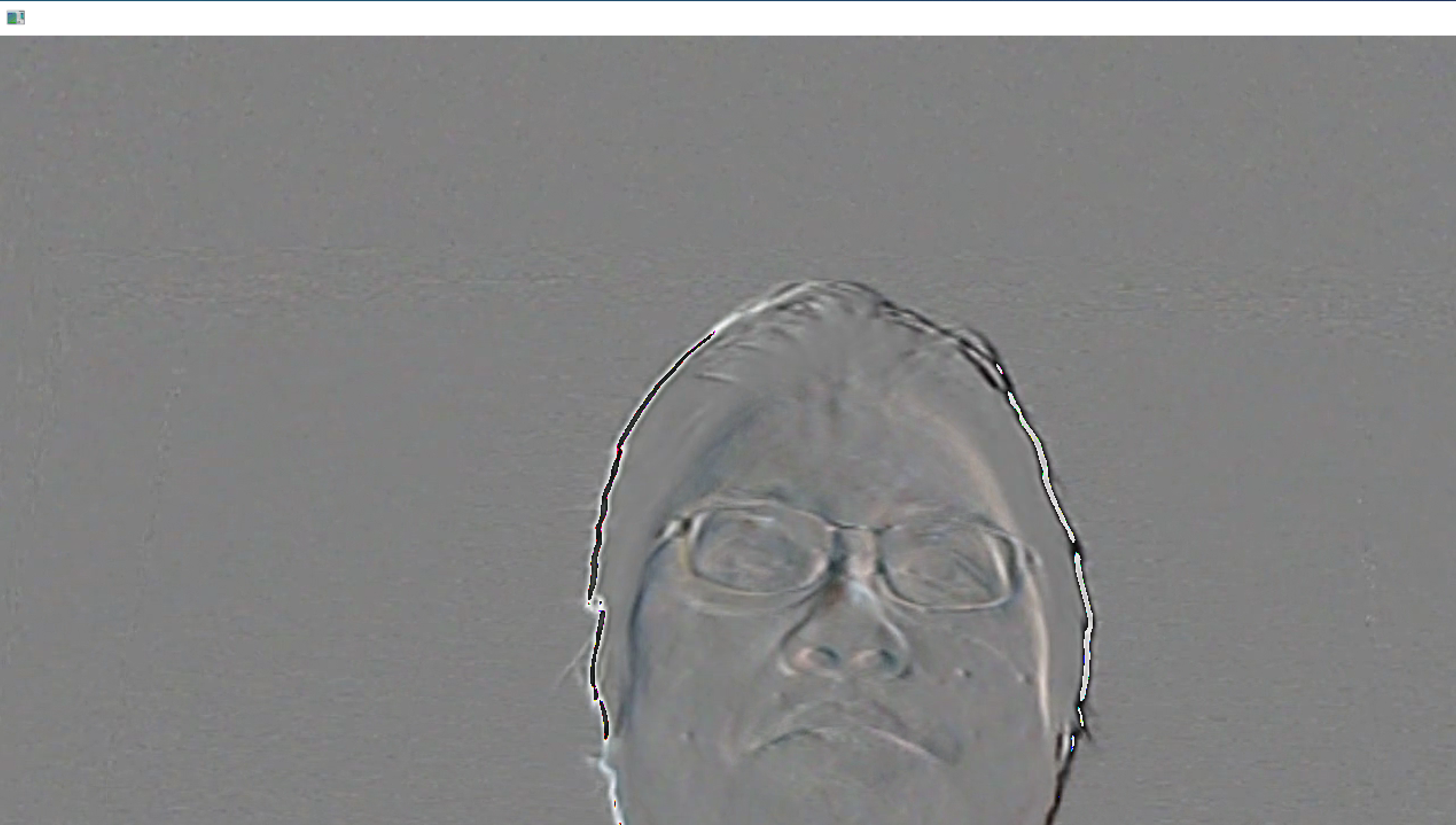

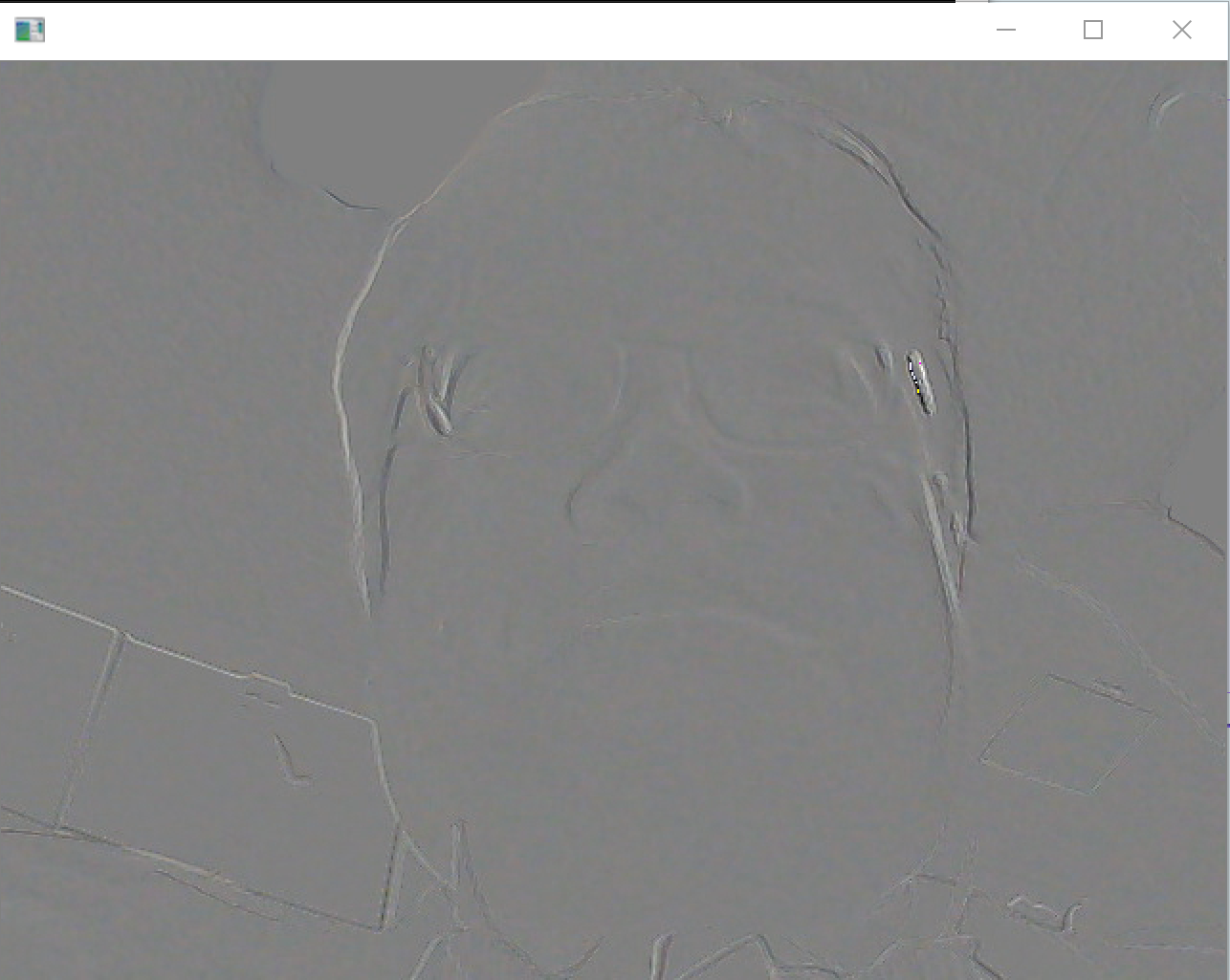

連続フレームの差分表示（フレーム間差分）

表示の一部分を以下に示す．

パソコン接続ビデオカメラ版は「v = cv2.VideoCapture(0)」に変えただけである．

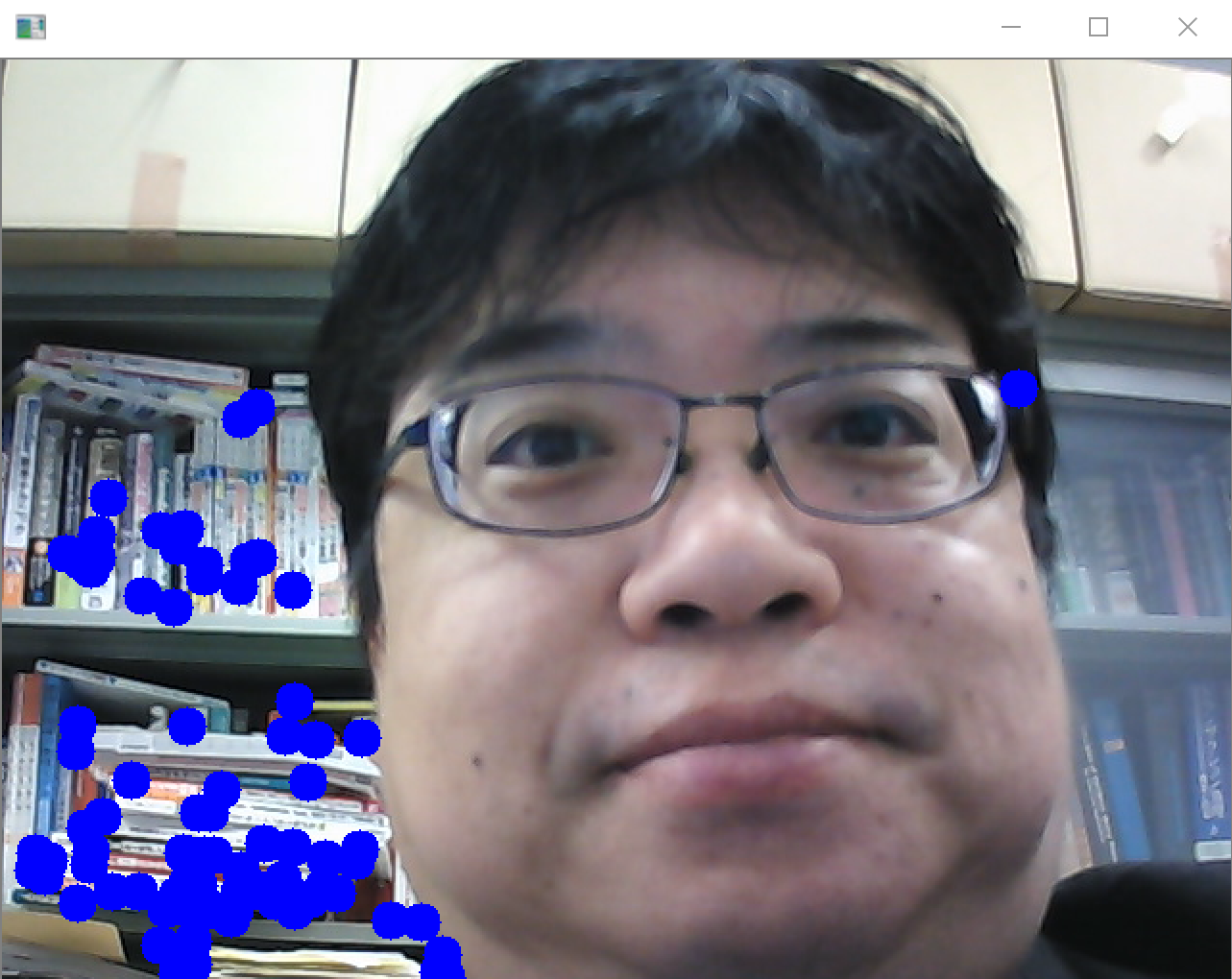

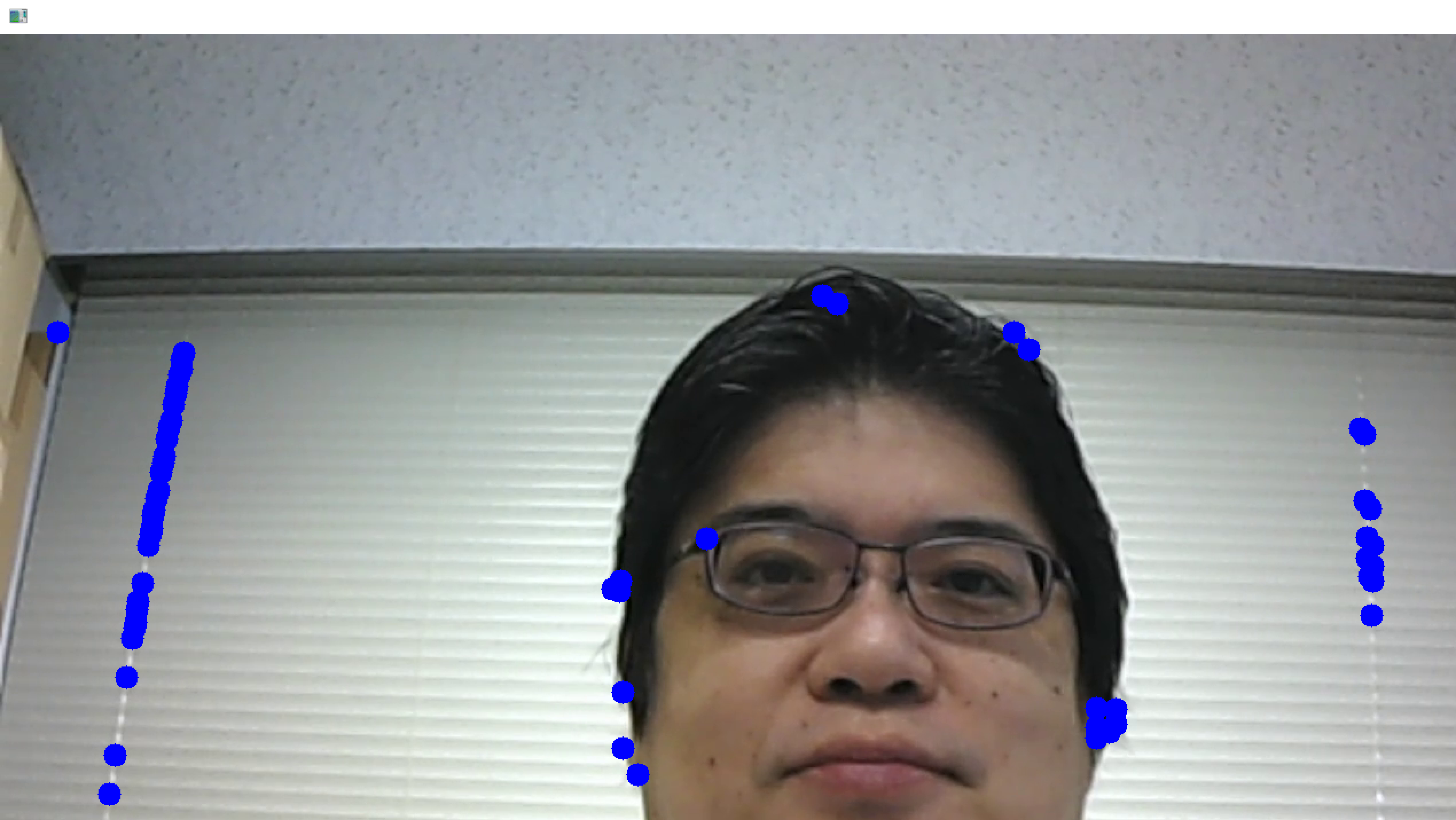

トラッキングビジョン

Shi-Tomasi の手法により，「トラッキングに適するポイント（追跡用の点）」を複数抜き出す．

パソコン接続ビデオカメラ版は「v = cv2.VideoCapture(0)」に変えただけである．

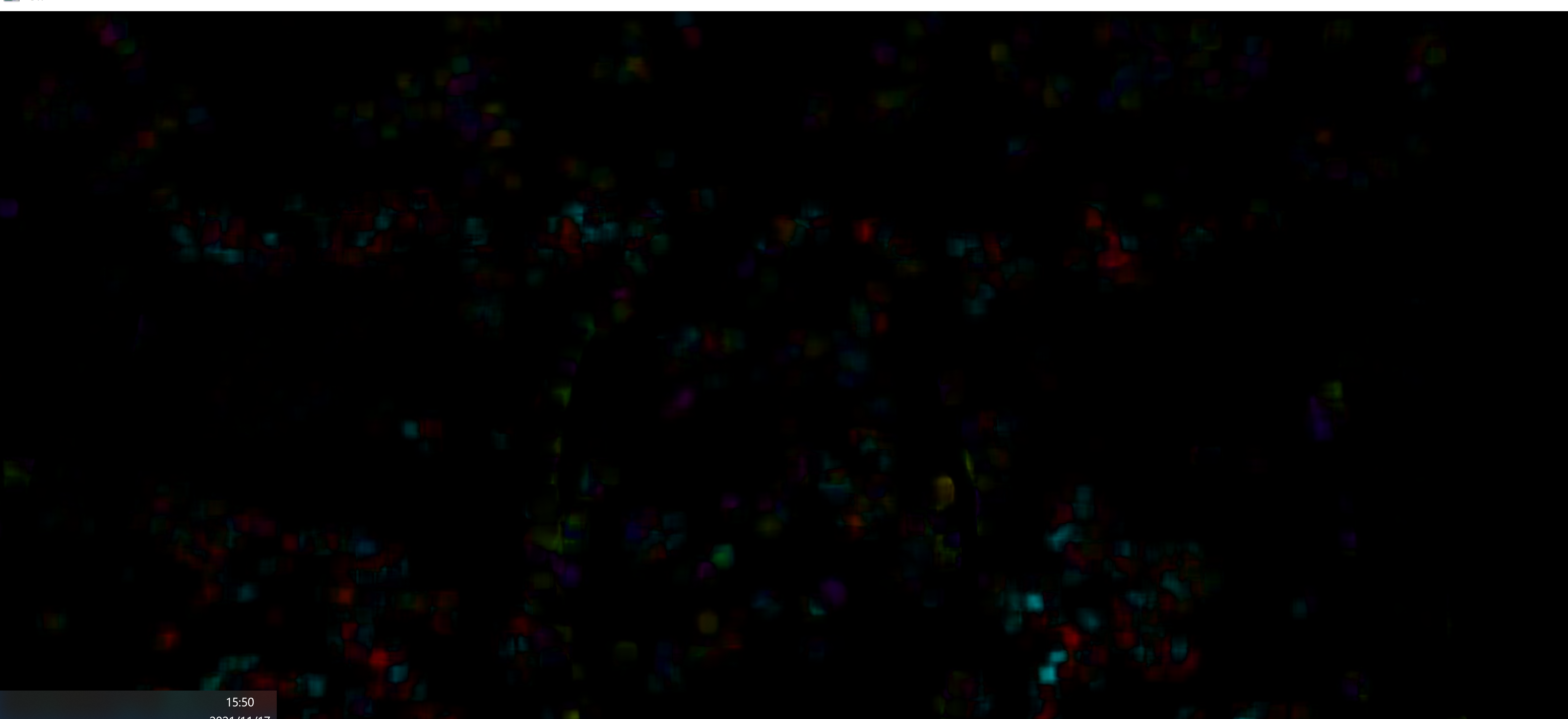

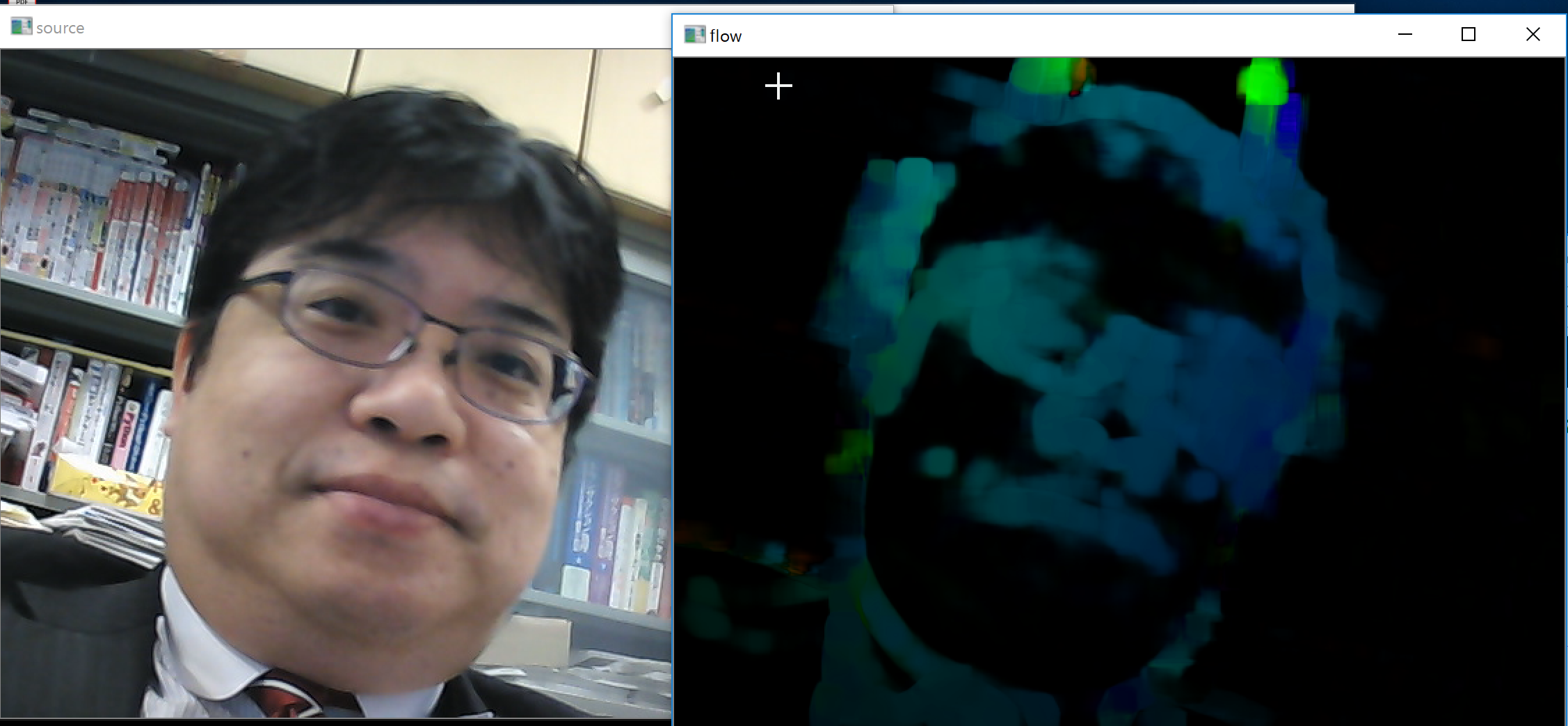

オプティカルフロー（Farneback の方法による）

オプティカルフローは，ビデオから「動きの情報」を取り出す手法である．

パソコン接続ビデオカメラ版は「v = cv2.VideoCapture(0)」に変えただけである．

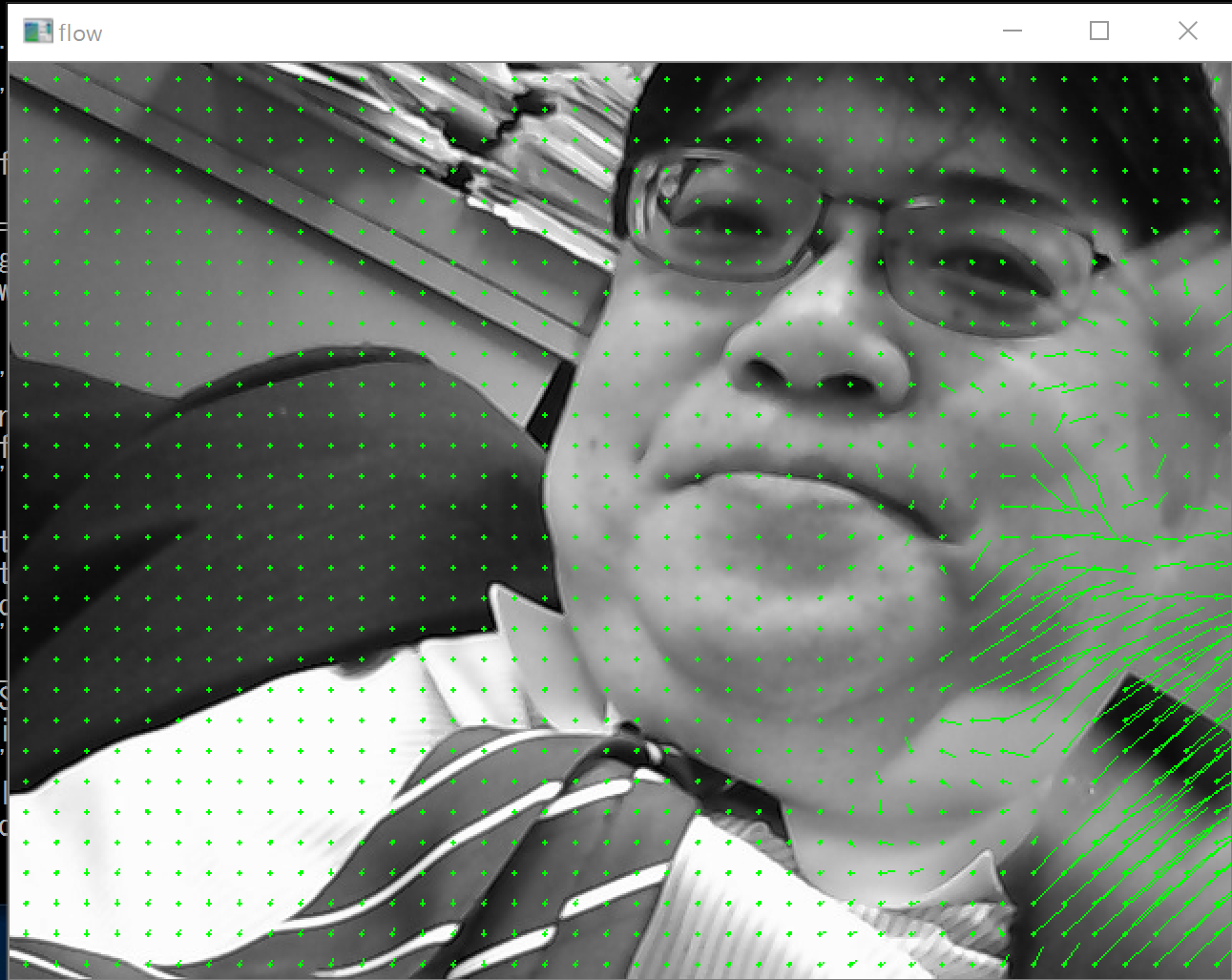

DIS optical flow

謝辞：https://github.com/opencv/opencv/blob/master/samples/python/opt_flow.py で公開されているプログラムに手を加えて使用している（video パッケージを使わず，パソコンカメラを使用）．

フレーム間差分による動体検出（二値化）

フレーム間差分にしきい値処理（二値化）を適用し，動きのある領域を白，それ以外を黒として検出する．cv2.absdiff で2フレーム間の差分の絶対値を求め，cv2.threshold で二値化を行う．

パソコン接続ビデオカメラ版は「v = cv2.VideoCapture(0)」に変えただけである．

ウインドウの閉じ方

全てのプログラムにおいて，途中で止めたいとき，右上の「x」をクリックしない．画面の中をクリックしてから，「q」のキーを押して閉じる．

5. ソースコード

動画ファイルの表示

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    cv2.imshow("", bgr)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

パソコン接続ビデオカメラの表示

import numpy as np
import cv2

v = cv2.VideoCapture(0)
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    cv2.imshow("", bgr)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

動画ファイルの表示（必要部分の切り出し）

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    f = bgr[0:400, 0:300, 0:3]
    cv2.imshow("", f)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

連続フレームの差分表示（動画ファイル）

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
r, bgr = v.read()
while v.isOpened():
    bgr2 = bgr
    r, bgr = v.read()
    if not r:
        break
    cv2.imshow("", bgr - bgr2 + 128)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

連続フレームの差分表示（パソコン接続ビデオカメラ）

import numpy as np
import cv2

v = cv2.VideoCapture(0)
r, bgr = v.read()
while v.isOpened():
    bgr2 = bgr
    r, bgr = v.read()
    if not r:
        break
    cv2.imshow("", bgr - bgr2 + 128)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

トラッキングビジョン（動画ファイル）

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    g = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
    d = cv2.goodFeaturesToTrack(g, 80, 0.01, 5, 3)
    if d is not None:
        for i in np.int0(d):
            x, y = i.ravel()
            cv2.circle(bgr, (x, y), 10, 255, -1)
    cv2.imshow("", bgr)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

トラッキングビジョン（パソコン接続ビデオカメラ）

import numpy as np
import cv2

v = cv2.VideoCapture(0)
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    g = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
    d = cv2.goodFeaturesToTrack(g, 80, 0.01, 5, 3)
    if d is not None:
        for i in np.int0(d):
            x, y = i.ravel()
            cv2.circle(bgr, (x, y), 10, 255, -1)
    cv2.imshow("", bgr)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

v.release()
cv2.destroyAllWindows()

オプティカルフロー（Farneback の方法，動画ファイル）

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
ret, bgr1 = v.read()
prvs = cv2.cvtColor(bgr1, cv2.COLOR_BGR2GRAY)
hsv = np.zeros_like(bgr1)
hsv[..., 1] = 255
while True:
    ret, bgr2 = v.read()
    if not ret:
        break
    nxt = cv2.cvtColor(bgr2, cv2.COLOR_BGR2GRAY)
    flow = cv2.calcOpticalFlowFarneback(prvs, nxt, None, 0.5, 3, 15, 3, 5, 1.2, 0)
    mag, ang = cv2.cartToPolar(flow[..., 0], flow[..., 1])
    hsv[..., 0] = ang * 180 / np.pi / 2
    hsv[..., 2] = cv2.normalize(mag, None, 0, 255, cv2.NORM_MINMAX)
    rgb = cv2.cvtColor(hsv, cv2.COLOR_HSV2BGR)
    cv2.imshow('source', bgr2)
    cv2.imshow('flow', rgb)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
    prvs = nxt

v.release()
cv2.destroyAllWindows()

オプティカルフロー（Farneback の方法，パソコン接続ビデオカメラ）

import numpy as np
import cv2

v = cv2.VideoCapture(0)
ret, bgr1 = v.read()
prvs = cv2.cvtColor(bgr1, cv2.COLOR_BGR2GRAY)
hsv = np.zeros_like(bgr1)
hsv[..., 1] = 255
while True:
    ret, bgr2 = v.read()
    if not ret:
        break
    nxt = cv2.cvtColor(bgr2, cv2.COLOR_BGR2GRAY)
    flow = cv2.calcOpticalFlowFarneback(prvs, nxt, None, 0.5, 3, 15, 3, 5, 1.2, 0)
    mag, ang = cv2.cartToPolar(flow[..., 0], flow[..., 1])
    hsv[..., 0] = ang * 180 / np.pi / 2
    hsv[..., 2] = cv2.normalize(mag, None, 0, 255, cv2.NORM_MINMAX)
    rgb = cv2.cvtColor(hsv, cv2.COLOR_HSV2BGR)
    cv2.imshow('source', bgr2)
    cv2.imshow('flow', rgb)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
    prvs = nxt

v.release()
cv2.destroyAllWindows()

DIS optical flow

import numpy as np
import cv2 as cv

def draw_flow(img, flow, step=16):
    h, w = img.shape[:2]
    y, x = np.mgrid[step/2:h:step, step/2:w:step].reshape(2, -1).astype(int)
    fx, fy = flow[y, x].T
    lines = np.vstack([x, y, x+fx, y+fy]).T.reshape(-1, 2, 2)
    lines = np.int32(lines + 0.5)
    vis = cv.cvtColor(img, cv.COLOR_GRAY2BGR)
    cv.polylines(vis, lines, 0, (0, 255, 0))
    for (x1, y1), (_x2, _y2) in lines:
        cv.circle(vis, (x1, y1), 1, (0, 255, 0), -1)
    return vis

def draw_hsv(flow):
    h, w = flow.shape[:2]
    fx, fy = flow[:, :, 0], flow[:, :, 1]
    ang = np.arctan2(fy, fx) + np.pi
    v = np.sqrt(fx*fx + fy*fy)
    hsv = np.zeros((h, w, 3), np.uint8)
    hsv[..., 0] = ang * (180 / np.pi / 2)
    hsv[..., 1] = 255
    hsv[..., 2] = np.minimum(v*4, 255)
    return cv.cvtColor(hsv, cv.COLOR_HSV2BGR)

def warp_flow(img, flow):
    h, w = flow.shape[:2]
    flow = -flow
    flow[:, :, 0] += np.arange(w)
    flow[:, :, 1] += np.arange(h)[:, np.newaxis]
    return cv.remap(img, flow, None, cv.INTER_LINEAR)

cam = cv.VideoCapture(0)
ret, prev = cam.read()
prevgray = cv.cvtColor(prev, cv.COLOR_BGR2GRAY)
show_hsv = False
show_glitch = False
use_spatial_propagation = False
use_temporal_propagation = True
cur_glitch = prev.copy()
inst = cv.DISOpticalFlow.create(cv.DISOPTICAL_FLOW_PRESET_MEDIUM)
inst.setUseSpatialPropagation(use_spatial_propagation)
flow = None
while True:
    ret, img = cam.read()
    if not ret:
        break
    gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
    if flow is not None and use_temporal_propagation:
        flow = inst.calc(prevgray, gray, warp_flow(flow, flow))
    else:
        flow = inst.calc(prevgray, gray, None)
    prevgray = gray
    cv.imshow('flow', draw_flow(gray, flow))
    if show_hsv:
        cv.imshow('flow HSV', draw_hsv(flow))
    if show_glitch:
        cur_glitch = warp_flow(cur_glitch, flow)
        cv.imshow('glitch', cur_glitch)
    ch = 0xFF & cv.waitKey(5)
    if ch == 27:
        break
    if ch == ord('1'):
        show_hsv = not show_hsv
    if ch == ord('2'):
        show_glitch = not show_glitch
        if show_glitch:
            cur_glitch = img.copy()
    if ch == ord('3'):
        use_spatial_propagation = not use_spatial_propagation
        inst.setUseSpatialPropagation(use_spatial_propagation)
    if ch == ord('4'):
        use_temporal_propagation = not use_temporal_propagation

cam.release()
cv.destroyAllWindows()

フレーム間差分による動体検出（動画ファイル）

import os
import numpy as np
import cv2
IMROOT = os.environ['LOCALAPPDATA'] + '/'

v = cv2.VideoCapture(IMROOT + "sample1.mp4")
r, prev = v.read()
prev_gray = cv2.cvtColor(prev, cv2.COLOR_BGR2GRAY)
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    gray = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
    diff = cv2.absdiff(prev_gray, gray)
    _, thresh = cv2.threshold(diff, 30, 255, cv2.THRESH_BINARY)
    cv2.imshow("source", bgr)
    cv2.imshow("motion", thresh)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
    prev_gray = gray

v.release()
cv2.destroyAllWindows()

フレーム間差分による動体検出（パソコン接続ビデオカメラ）

import numpy as np
import cv2

v = cv2.VideoCapture(0)
r, prev = v.read()
prev_gray = cv2.cvtColor(prev, cv2.COLOR_BGR2GRAY)
while v.isOpened():
    r, bgr = v.read()
    if not r:
        break
    gray = cv2.cvtColor(bgr, cv2.COLOR_BGR2GRAY)
    diff = cv2.absdiff(prev_gray, gray)
    _, thresh = cv2.threshold(diff, 30, 255, cv2.THRESH_BINARY)
    cv2.imshow("source", bgr)
    cv2.imshow("motion", thresh)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
    prev_gray = gray

v.release()
cv2.destroyAllWindows()

6. まとめ

フレーム間差分

連続する2フレーム間の差分を計算し表示する手法である．差分に128を加算することで，変化のない領域をグレー，変化のある領域を明暗で表現する．

フレーム間差分による動体検出（二値化）

フレーム間差分にしきい値処理（二値化）を適用し，動きのある領域を白，それ以外を黒として検出する手法である．cv2.absdiff と cv2.threshold を使用する．

トラッキングビジョン

Shi-Tomasi の手法により，「トラッキングに適するポイント（追跡用の点）」を複数抜き出す．cv2.goodFeaturesToTrack で特徴点を検出し，各フレーム上に円で描画する．

オプティカルフロー（Farneback の方法）

ビデオから「動きの情報」を取り出す手法である．cv2.calcOpticalFlowFarneback により密なオプティカルフローを計算し，HSV色空間で動きの方向と大きさを可視化する．

DIS optical flow

cv2.DISOpticalFlow を使用したオプティカルフローの実装である．フロー表示，HSV可視化，グリッチ表示のモードを備え，空間伝搬・時間伝搬の切り替えにも対応している．
