瞬目検出3手法の比較と瞬き頻度の時間推移の観察

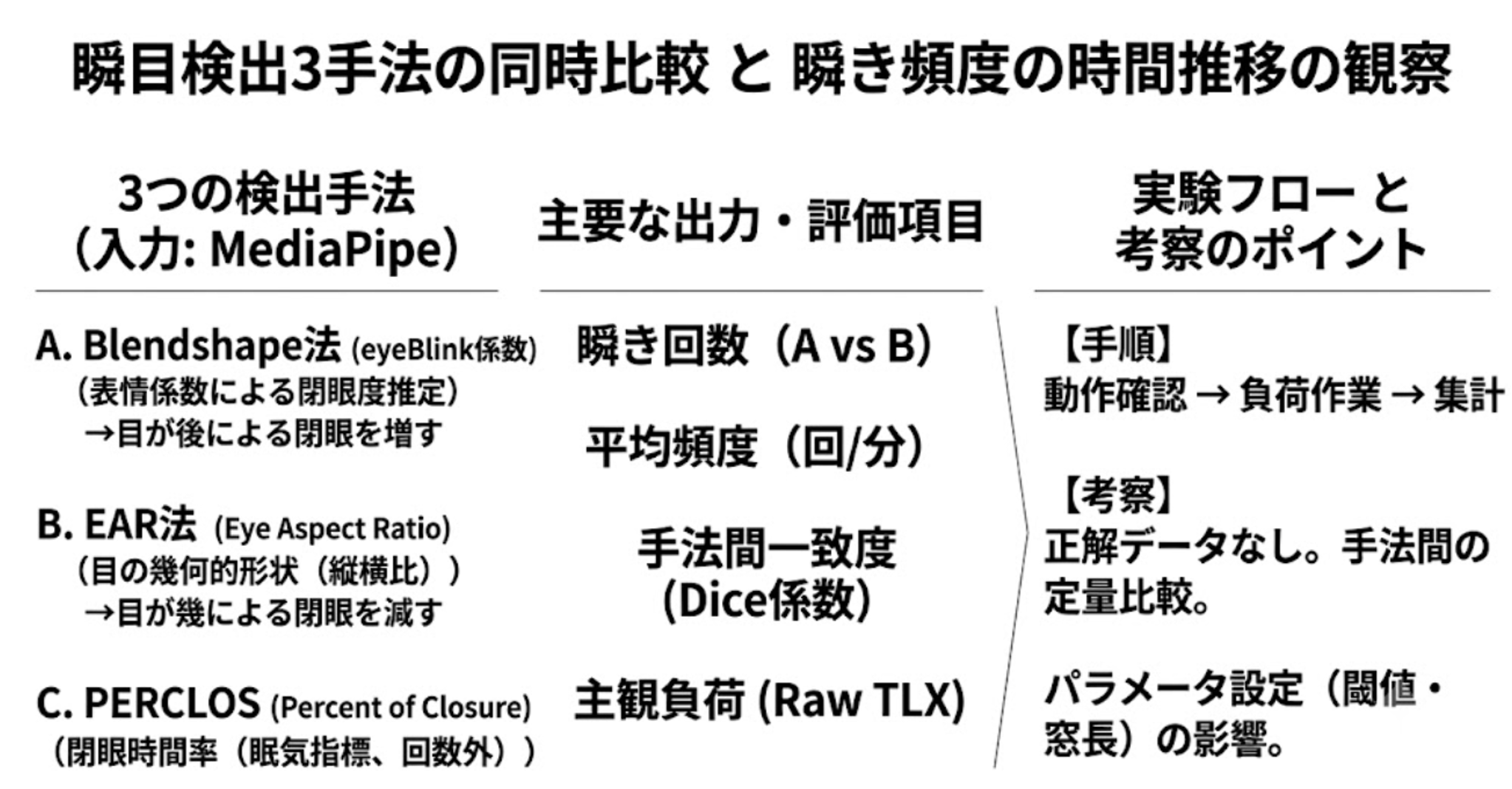

【概要】

MediaPipe Face Landmarker を用い、Blendshape 法・EAR 法・PERCLOS の3手法を同一映像に同時適用して比較する。実行し、パラメータを変え、結果を確かめるための探求ガイドである。

目的は、単眼RGB映像（通常のカラーカメラ1台で撮った映像）から瞬目（まばたき）を非接触で検出する代表的3手法を同一入力に適用し、瞬き回数・平均頻度（回/分）・区間別頻度・時間経過との相関、および手法間の一致度を定量比較することである。実装は、MediaPipe Face Landmarker が出力する478点の顔ランドマーク（顔の特徴点の座標）と52種のブレンドシェイプ係数（表情の強さを0〜1で表す値）から、Blendshape動的しきい値法（判定の境目を固定値にせず、直近の履歴から毎フレーム計算し直す方式）・EAR適応しきい値法・PERCLOSを並列に算出し、結果を画面とCSVへ出力するTkinter（Python に標準で付属するGUI作成ライブラリ）プログラムである。

【目次】

• 1. 目的と前提
• 2. 手法候補の一覧
• 3. コードで実装されている手法
• 4. プログラムの概要
• 5. プログラム実行手順
• 6. GUIで設定可能なパラメータ
• 7. プログラムコード
• 8. 画面表示の読み方
• 9. ヒントと考察ポイント

1. 目的と前提

出力データは、映像上に常時表示される手法A・Bそれぞれの瞬き回数、経過時間、処理fps（1秒あたりに解析できたフレーム数）、時間分解能fps（1秒を何コマに刻めているか）、各手法の信号値としきい値（判定の境目となる値）、PERCLOS値であり、計測後にはこれらに加えて総フレーム数、顔検出失敗率、手法別の総回数と平均頻度、区間別頻度、時間経過との相関係数（2つの量が同じ向きに変化する度合いを −1〜+1 で表す値）、手法間の一致度、Raw TLX（主観的な作業負荷を6項目で自己評価する尺度。2-2節で述べる）が表示される。ファイルとしては blink_log.csv（瞬目の発生時刻）と signal_log.csv（顔を検出できたフレームごとの閉眼度・EAR・PERCLOS）が残る。これにより、同じ映像でも手法としきい値設定によって「瞬き回数」がどれだけ変わるか、瞬き頻度が時間経過とともに増減するか、その傾向が主観的な負荷の自己申告と同じ向きかを観察できる。ただし得られる結論は「本条件・本設定下で各手法が何回と数えたか」という記述に限られ、真の瞬目回数や疲労との因果関係を主張することはできない。技術選定の理由は、ブレンドシェイプのモデルが閉眼度を直接出力するため座標計算を自作せずに済み、しかも同じ478点からEARも計算できるため、2手法を追加機材なしで公平な条件下で比較できる点にある。社会的意義は、非接触・低コストな瞬目計測がVDT作業（画面を見続ける作業）の管理、運転者の眠気検知、eスポーツ選手のコンディション管理など、労働安全や事故防止に接続しうる点にある。

2. 手法候補の一覧

2-1. 瞬目検出・眼開閉推定の手法候補（青い行が本コードの実装対象）

2-2. 主観的作業負荷の評価手法候補

3. コードで実装されている手法

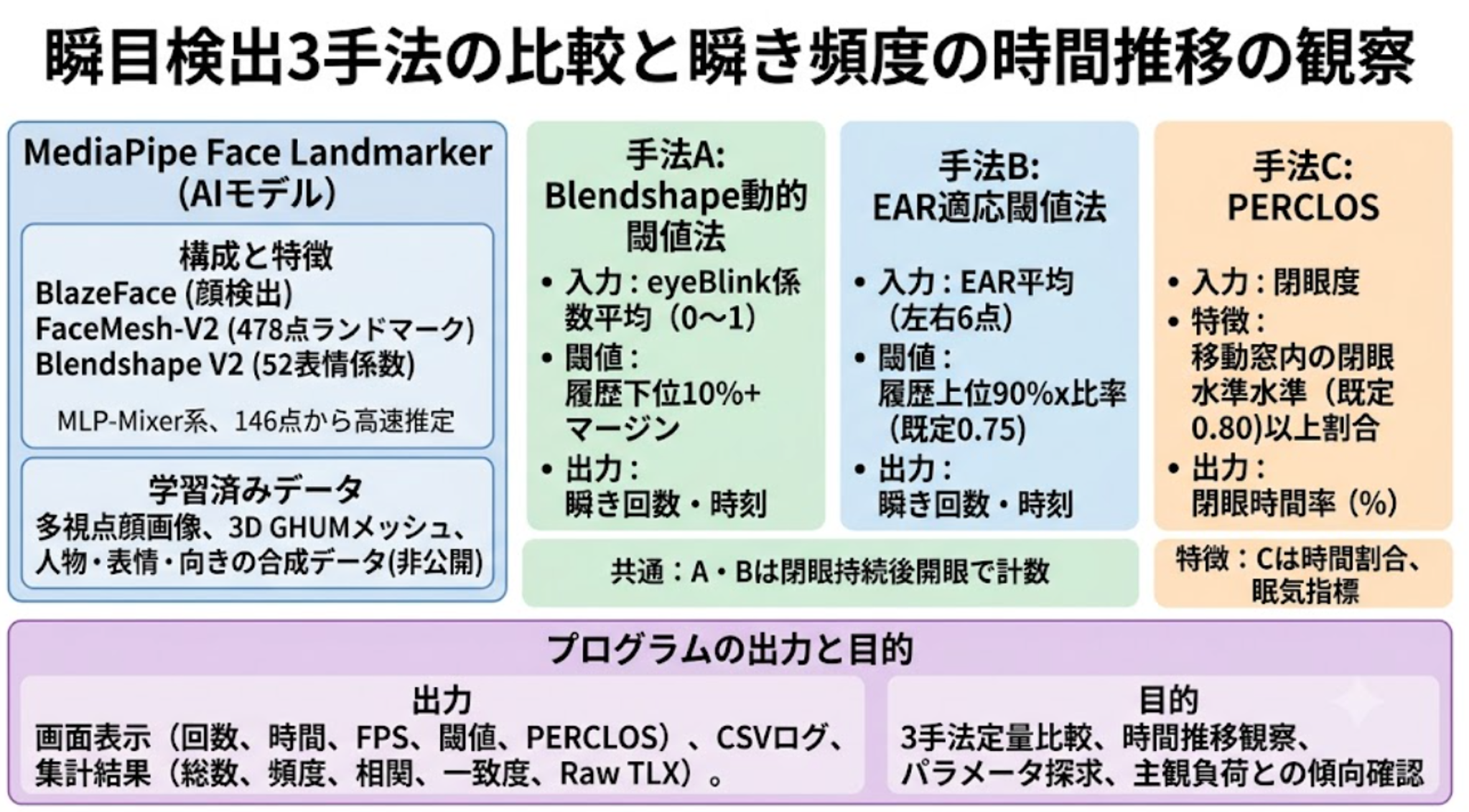

本コードは、表2-1の No.4（手法A：Blendshape eyeBlink 動的しきい値法）、No.1（手法B：EAR適応しきい値法）、No.3（手法C：PERCLOS） の3つを、同一フレームに対して同時に計算する。表2-2からは B（Raw TLX） を用いる。3手法はいずれも MediaPipe Face Landmarker の出力を入力源とするため、顔検出が成功したか否かという条件が完全に共通である。したがって結果の差は、判定の原理としきい値の設定だけに由来する。

各手法の実装内容

A と B はいずれも「閉眼と判定された状態が最小持続フレーム数以上つづき、そのあと開眼に転じた瞬間」に1回と数える（計測停止・動画末尾・ウィンドウ終了の時点で閉眼が続いていた場合は、その時点で1回として確定する）。両者は信号の向きが逆であること、すなわち A は閉じると値が上がり、B は閉じると値が下がることに注意する。C は回数ではなく時間の割合であり、A・B とは測っている現象そのものが異なる。

他の候補と比べた特徴・使用上の注意

• A は学習済みモデルが閉眼度を直接出力するため実装が短くて済むが、その係数の意味は「表情の強さ」であって「瞬目である確率」ではない。一方 B は計算式が完全に見えており、なぜその値になったのかを座標までさかのぼって追える。この両者の一致と不一致を観察することが本実験の中心である。
• No.2（EAR＋SVM）、No.5（RT-BENE）、No.6（OpenFace）は、学習データの用意や別環境の構築が必要なため本コードでは扱わない。
• No.7（EOG）は本来の正解データにあたるが、電極の装着が必要で本コードでは用意できない。したがって本実験に「正解」は存在せず、A と B のどちらが正しいかを決めることはできない。比較できるのは、両者の一致の度合いと、設定を変えたときの結果の動きやすさである。
• C（PERCLOS）は眠気推定の指標であり、A・B の回数と同じ向きに動くとは限らない。長い閉眼が増えれば C は上がるが、回数はむしろ減ることもある。

モデルの所在と学習データ

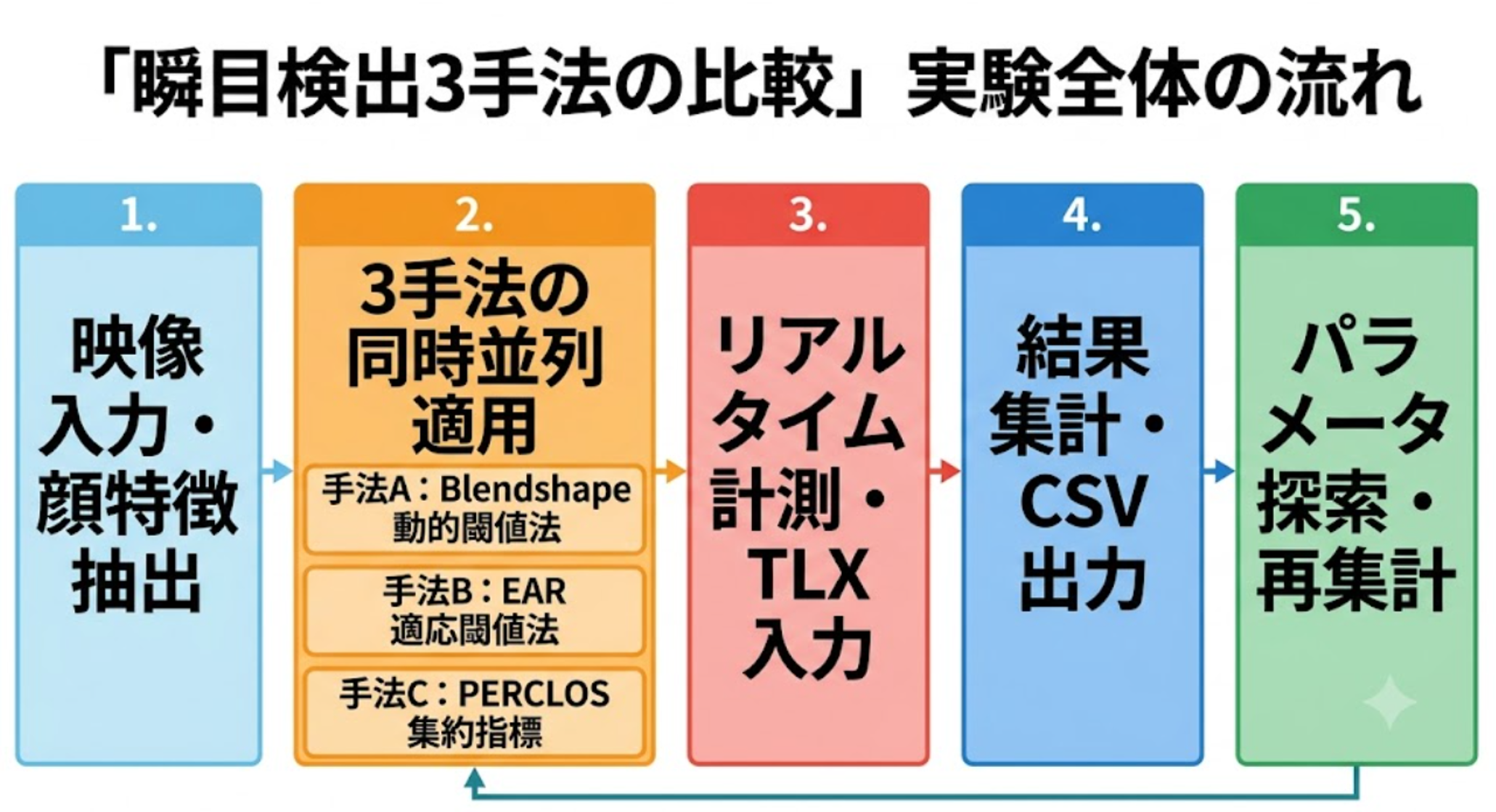

4. プログラムの概要

• 構成：単一の Python ファイルである。GUI は Tkinter（ttk）で構成し、映像表示・パラメータ調整・TLX入力・結果表示を1つのウィンドウにまとめている。
• モデル取得：スクリプトと同じディレクトリに face_landmarker.task が無ければ起動時に自動ダウンロードする。既にあれば再ダウンロードしない。
• 入力：ラジオボタンでカメラ（番号0〜3をスピンボックス（数値を上下の矢印で選ぶ入力欄）で選択）と動画ファイル（ファイル選択ダイアログ）を切り替える。カメラは cv2.CAP_DSHOW で開き、起動時に生じる長い待ち時間を避ける。

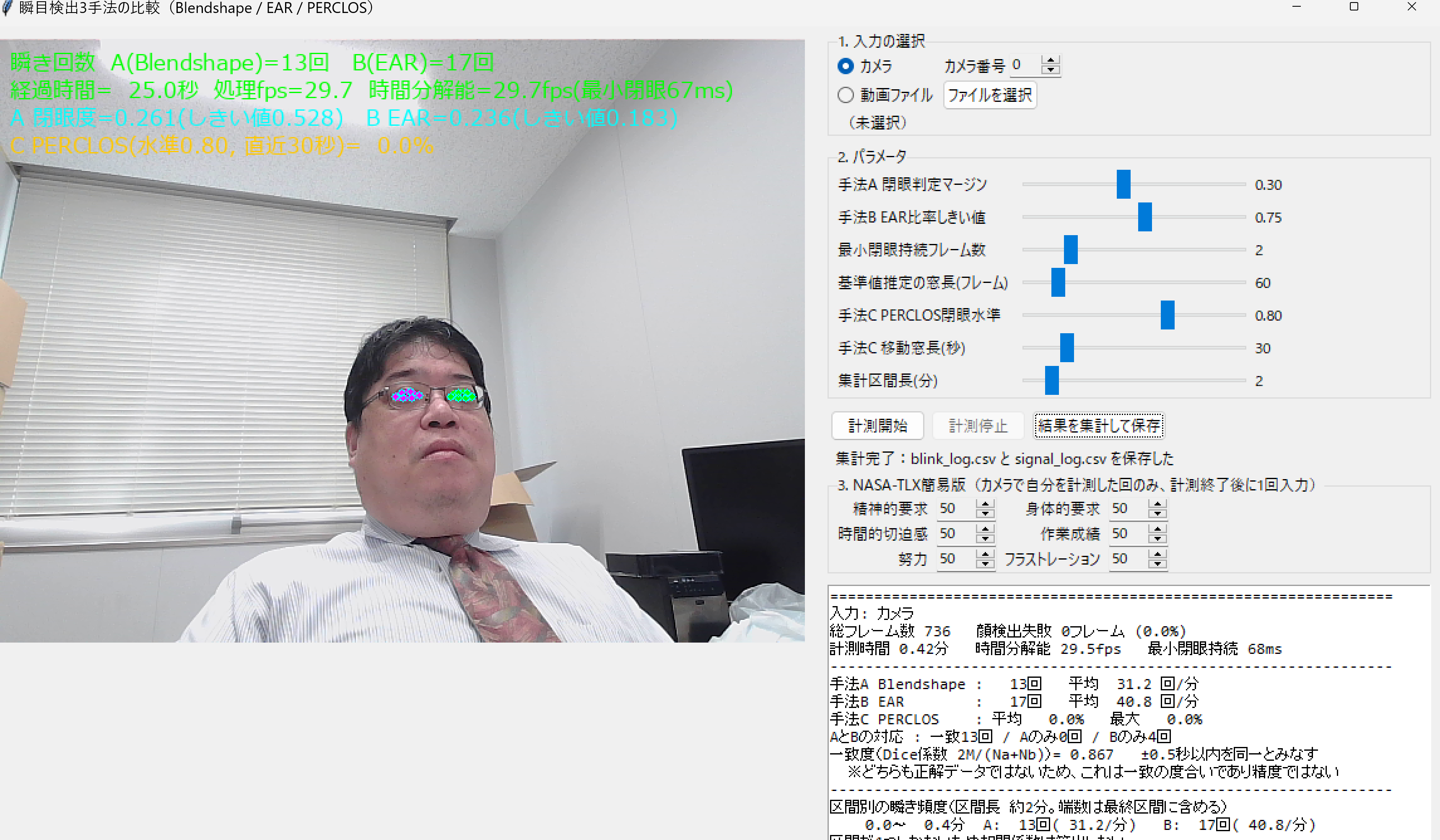

• 映像表示：映像を横幅640画素に揃えて表示する。目の輪郭16点を左右で色分けし（緑＝本人の左目、マゼンタ＝本人の右目）、EARの計算に使う6点は水色の丸で強調する。
• 重畳表示（映像の上に文字を重ねて描くこと。4行）：1行目に手法A・Bそれぞれの瞬き回数、2行目に経過時間（秒）・処理fps・時間分解能fpsと最小閉眼持続時間（ミリ秒）、3行目に閉眼度とEARの現在値および各しきい値、4行目にPERCLOSを表示する。顔が取れない間は3行目が赤字の警告に変わる。

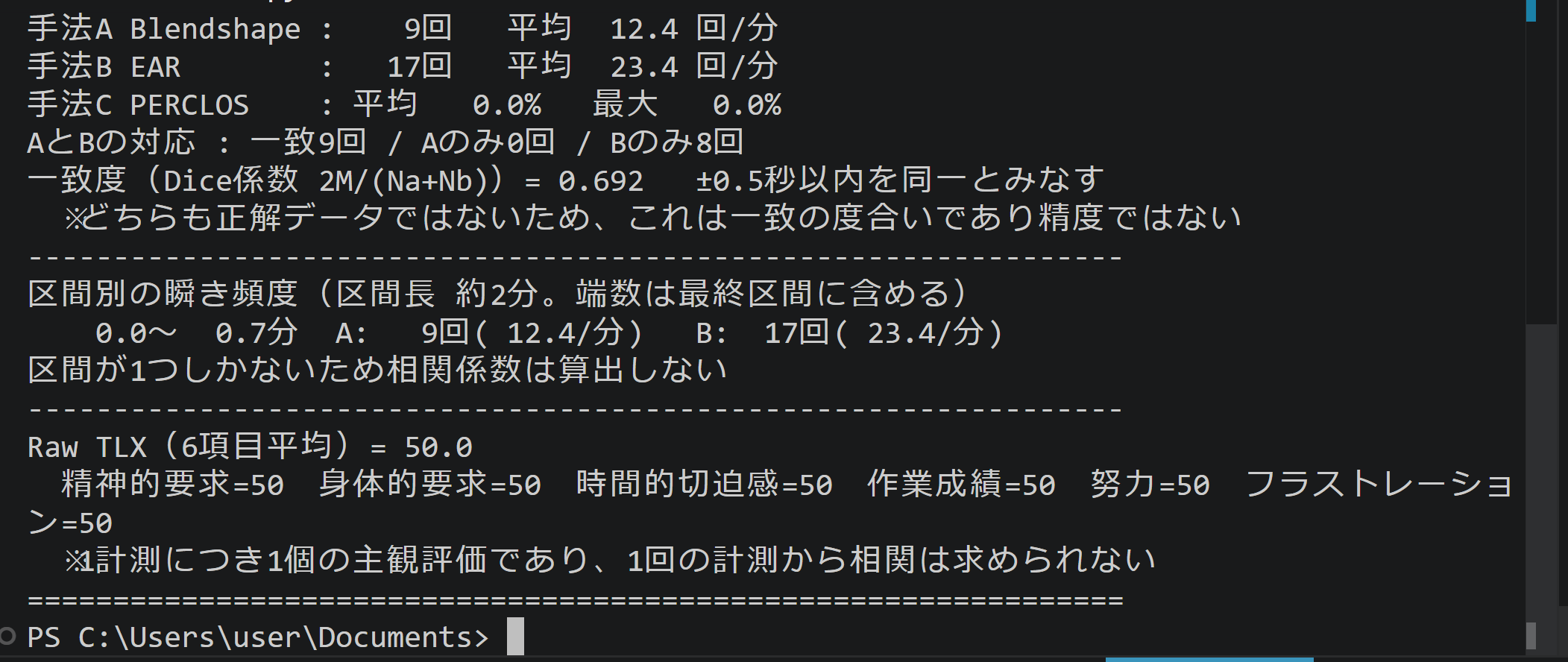

• 結果表示：ウィンドウ下部のテキスト欄に、手法別の総回数・平均頻度・区間別頻度・時間経過との相関係数、手法間の一致度、PERCLOSの平均と最大、Raw TLX を一覧表示する。同じ内容をコンソールにも出力する。
• ファイル出力：スクリプトと同じディレクトリに blink_log.csv（列：time_sec, method, index）と signal_log.csv（列：time_sec, blendshape_closedness, ear, perclos）を保存する。
• 実行トリガー：「計測開始」ボタンで映像取得・検出・表示の繰り返しが始まり、「計測停止」ボタンで止まる。停止後に「結果を集計して保存」ボタンを押すと集計とCSV保存を行う。

5. プログラム実行手順

Python 3.12 のインストール

Pythonのインストールを行い、Pythonのプログラムを実行する環境を整える。扱う環境は、Windows搭載パソコンである。金子研究室では、Python 3.12.10を推奨する。

REM Python 3.12 をシステム領域にインストール
winget install --id Python.Python.3.12 -e --scope machine --silent --accept-source-agreements --accept-package-agreements --override "/quiet InstallAllUsers=1 PrependPath=1 Include_test=0 Include_pip=1 Include_launcher=1 InstallLauncherAllUsers=1 TargetDir=\"C:\Program Files\Python312\""

REM Python と Scripts を PATH 先頭に追加
powershell -NoProfile -Command "$p='C:\Program Files\Python312'; $s=\"$p\Scripts\"; $c=[Environment]::GetEnvironmentVariable('Path','Machine'); if((Test-Path $p) -and (';'+$c+';' -notlike \"*;$p;*\") -and (';'+$c+';' -notlike \"*;$s;*\")){[Environment]::SetEnvironmentVariable('Path',\"$p;$s;$c\",'Machine')}"

python --version

Build Tools・CUDA Toolkit・PyTorch のインストール

本章では、C++ ビルドツール、NVIDIA CUDA Toolkit、PyTorch のインストールを行い、GPU を活用した機械学習プログラムを実行する環境を整える。扱う環境は、Windows 搭載パソコンである。

REM VC++ ランタイム
winget install --scope machine --id Microsoft.VCRedist.2015+.x64 -e --silent --disable-interactivity --force --accept-source-agreements --accept-package-agreements --override "/quiet /norestart"

REM ============================================================
REM Visual Studio Build Tools + Desktop development with C++
REM （VCTools、MSBuildTools、CMake連携、Clang、Windows 11 SDK）
REM ============================================================
REM 進行中のインストーラーを停止（ロック競合回避）
taskkill /F /IM vs_setup.exe /T >nul 2>&1
taskkill /F /IM vs_installer.exe /T >nul 2>&1
taskkill /F /IM vs_installerservice.exe /T >nul 2>&1

REM 未インストール時: winget で新規インストール
REM インストール済み時: setup.exe modify でコンポーネント追加（バージョンは変更しない）
winget list --id Microsoft.VisualStudio.BuildTools 2>nul | findstr /i "BuildTools" >nul 2>&1
if %ERRORLEVEL% EQU 0 (
    for /f "usebackq delims=" %P in (`"C:\Program Files (x86)\Microsoft Visual Studio\Installer\vswhere.exe" -products Microsoft.VisualStudio.Product.BuildTools -property installationPath`) do start /wait "" "C:\Program Files (x86)\Microsoft Visual Studio\Installer\setup.exe" modify --installPath "%P" --add Microsoft.VisualStudio.Workload.VCTools --add Microsoft.VisualStudio.Workload.MSBuildTools --add Microsoft.VisualStudio.Component.VC.CMake.Project --add Microsoft.VisualStudio.Component.VC.Llvm.Clang --add Microsoft.VisualStudio.Component.VC.Llvm.ClangToolset --add Microsoft.VisualStudio.Component.Windows11SDK.26100 --includeRecommended --quiet --norestart --nocache
) else (
    winget install --scope machine --id Microsoft.VisualStudio.BuildTools -e --silent --disable-interactivity --force --accept-source-agreements --accept-package-agreements --override "--quiet --wait --norestart --nocache --add Microsoft.VisualStudio.Workload.VCTools --includeRecommended --add Microsoft.VisualStudio.Workload.MSBuildTools --add Microsoft.VisualStudio.Component.VC.CMake.Project --add Microsoft.VisualStudio.Component.VC.Llvm.Clang --add Microsoft.VisualStudio.Component.VC.Llvm.ClangToolset --add Microsoft.VisualStudio.Component.Windows11SDK.26100"
)

REM 破損時の修復（任意、動作がおかしくなった場合）
REM "C:\Program Files (x86)\Microsoft Visual Studio\Installer\setup.exe" repair --installPath "C:\Program Files (x86)\Microsoft Visual Studio\18\BuildTools" --quiet --norestart

REM 導入確認（インストールパスが表示されれば正常）
"C:\Program Files (x86)\Microsoft Visual Studio\Installer\vswhere.exe" -products * -requires Microsoft.VisualStudio.Workload.VCTools -property installationPath

REM NVIDIA CUDA Toolkit 12.8 をシステム領域にインストール
winget install --scope machine --id Nvidia.CUDA --version 12.8 -e --silent --disable-interactivity --force --uninstall-previous --accept-source-agreements --accept-package-agreements --override "-s -n"

REM 環境変数TEMP, TMPの設定（一時ファイルの保存先を短いパスに変更）
mkdir C:\TEMP
setx TEMP "C:\TEMP" /M
setx TMP "C:\TEMP" /M

nvcc --version

pip install --no-user -U numpy torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu128

Python の開発環境 Visual Studio Code のインストールと Python 用の設定

Python の開発環境Visual Studio Code（プログラムを編集するソフトウェア。以下、VS Code）を整える。

REM ============================================================
REM Microsoft Visual Studio Code
REM ============================================================
winget uninstall -e --id Microsoft.VisualStudioCode --silent --disable-interactivity --accept-source-agreements
rmdir /s /q C:\ProgramData\vscode-extensions 2>nul
rmdir /s /q "%APPDATA%\Code" 2>nul
rmdir /s /q "%USERPROFILE%\.vscode" 2>nul
rmdir /s /q "%LOCALAPPDATA%\Microsoft\vscode-update" 2>nul

REM VS Code をシステム領域に新規インストール
winget install --scope machine --id Microsoft.VisualStudioCode -e --silent --accept-source-agreements --accept-package-agreements

REM 全ユーザー共有の拡張機能フォルダ
mkdir C:\ProgramData\vscode-extensions 2>nul
icacls "C:\ProgramData\vscode-extensions" /grant "Everyone:(OI)(CI)M" /T

REM スタートメニューのショートカットを --extensions-dir 付きで再作成
rmdir /s /q "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code" 2>nul
del "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk" 2>nul
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); $lnk.TargetPath='C:\Program Files\Microsoft VS Code\Code.exe'; $lnk.Arguments='--extensions-dir \"C:\ProgramData\vscode-extensions\"'; $lnk.Save()"
REM ショートカットの検証
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); Write-Host 'TargetPath:' $lnk.TargetPath; Write-Host 'Arguments:' $lnk.Arguments"

REM ファイル / フォルダ右クリックの「Code で開く」を登録
reg add "HKLM\SOFTWARE\Classes\*\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\Background\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%V\"" /f

REM --extensions-dir 付きで起動する code.cmd ラッパを作成
REM （%* を echo で書くと対話的 cmd で失われるため、PowerShell で [char]37+'*' を書き出す）
powershell -NoProfile -Command "$pct=[char]37; $q=[char]34; $c='@echo off'+[char]13+[char]10+$q+'C:\Program Files\Microsoft VS Code\bin\code.cmd'+$q+' --extensions-dir '+$q+'C:\ProgramData\vscode-extensions'+$q+' '+$pct+'*'+[char]13+[char]10; [IO.File]::WriteAllText('C:\ProgramData\vscode-extensions\vscode.cmd',$c,[Text.Encoding]::ASCII)"

REM 拡張機能のインストール
set "CODE=C:\Program Files\Microsoft VS Code\bin\code.cmd"
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot-chat
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.python
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.vscode-pylance
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.debugpy
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension MS-CEINTL.vscode-language-pack-ja
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension saoudrizwan.claude-dev
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension rust-lang.rust-analyzer
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension tamasfe.even-better-toml
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension anthropic.claude-code
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension almenon.arepl
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --list-extensions --show-versions
echo === セットアップ完了 ===

Python プログラム実行手順

必要なライブラリのインストール

管理者権限でコマンドプロンプトを起動する （手順：Windowsキーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）。

次のコマンドを実行し、関連ライブラリをインストールする。

pip install -U --no-user mediapipe opencv-python numpy pillow

実行手順

1. スクリプトを実行する。初回のみモデルファイルを自動ダウンロードするため、インターネット接続が必要である。
2. 「1. 入力の選択」でカメラまたは動画ファイルを選ぶ。自分の作業中の瞬目を測るならカメラ、パラメータの比較を行うなら同じ動画ファイルを繰り返し使う。
3. 「計測開始」を押す。まず10秒ほど、意図的に数回まばたきをして、目の周囲に点が乗ること、閉眼度がしきい値を超えること、手法Aと手法Bの回数が同じだけ増えるかを確認する。これが動作確認である。
4. そのまま作業（ゲーム、読書など）を行う。経過時間の表示で進み具合を確認する。動画ファイル入力の場合は末尾に達すると自動的に停止する。
5. 「計測停止」を押す。
6. カメラで自分を計測した場合は、「3. NASA-TLX簡易版」の6項目を0〜100で入力する（今回の計測全体に対して1回だけ）。動画ファイルを解析した場合は評価すべき主観体験が存在しないため、入力せず既定値のままにし、結果欄のTLX行は無視する。
7. 「結果を集計して保存」を押す。テキスト欄に結果が出て、2つのCSVが保存される。
8. 区間長スライダーを動かしてから同じボタンをもう一度押せば、計測をやり直さずに別の区間長で集計し直せる。
9. パラメータを変えて再実行する場合、CSVは上書きされる。残したい結果は別名で保存してから次の計測に進む。

6. GUIで設定可能なパラメータ

7. プログラムコード

# -*- coding: utf-8 -*-
"""
瞬目（まばたき）検出3手法の比較 ― 実験用プログラム（Windows前提）

【使用AIモデル】MediaPipe Face Landmarker（Google AI Edge, Tasks API）
  - 顔検出      : BlazeFace
  - ランドマーク: FaceMesh-V2（478点3次元）
  - 表情係数    : Blendshape V2（52係数）
  - 重みファイル: face_landmarker.task（float16）をスクリプトと同じディレクトリへ自動ダウンロードする。

【実装する3手法】
  手法A: Blendshape eyeBlink 動的しきい値法
  手法B: EAR 適応しきい値法
  手法C: PERCLOS

【この版での主な論理修正】
  - 手法Aのしきい値を base + margin ではなく base + margin * (1 - base) とし、
    しきい値が1.0を超えて検出不能になる状態を避ける。
  - 基準値推定用の履歴は、両手法が開眼と判定したフレームでのみ更新する。
    これにより、長い閉眼中に基準値が閉眼側へ drift して検出が壊れることを避ける。
  - 顔未検出フレームを「開眼」とは扱わず、閉眼カウンタを即時リセットしない。
  - 停止時・動画末尾・ウィンドウ終了時に閉眼継続中なら、その閉眼を確定してから終了する。
  - カメラ時刻は time.perf_counter() を使い、システム時計の変更に影響されないようにする。
  - 動画時刻はフレーム番号とfpsから作り、CAP_PROP_POS_MSEC が進まない動画でも時間軸が潰れないようにする。
  - 検出パラメータは計測開始時に固定する。停止後に集計区間長だけを変えて再集計できる。
"""

import os
import csv
import time
from collections import deque
import urllib.request
import tkinter as tk
from tkinter import ttk, filedialog

import numpy as np
import cv2
from PIL import Image, ImageDraw, ImageFont, ImageTk
import mediapipe as mp
from mediapipe.tasks import python
from mediapipe.tasks.python import vision

# ---- 出力先はカレントディレクトリではなくスクリプトと同じディレクトリ ----
BASE_DIR = os.path.dirname(os.path.abspath(__file__))
MODEL_PATH = os.path.join(BASE_DIR, "face_landmarker.task")
BLINK_CSV = os.path.join(BASE_DIR, "blink_log.csv")
SIGNAL_CSV = os.path.join(BASE_DIR, "signal_log.csv")
MODEL_URL = (
    "https://storage.googleapis.com/mediapipe-models/face_landmarker/"
    "face_landmarker/float16/1/face_landmarker.task"
)

DISPLAY_WIDTH = 640
WARMUP_FRAMES = 15
HISTORY_MAX = 300
MATCH_TOL = 0.5

DEFAULT_VIDEO_FPS = 30.0
MAX_VIDEO_FPS = 1000.0

if not os.path.exists(MODEL_PATH):
    print("モデルファイルをダウンロードしています...")
    urllib.request.urlretrieve(MODEL_URL, MODEL_PATH)
    print("ダウンロードが完了しました。")

# OpenCVのputTextは日本語を描けないためPillowで描画する
FONT_PATH = next(
    p for p in [
        "C:/Windows/Fonts/meiryo.ttc",
        "C:/Windows/Fonts/YuGothM.ttc",
        "C:/Windows/Fonts/YuGothR.ttc",
        "C:/Windows/Fonts/msgothic.ttc",
        "C:/Windows/Fonts/arial.ttf",
        "C:/Windows/Fonts/segoeui.ttf",
    ]
    if os.path.exists(p)
)
FONT = ImageFont.truetype(FONT_PATH, 17)

# 目の輪郭（表示用）。緑=本人の左目、マゼンタ=本人の右目
EYE_RINGS = [
    ((0, 255, 0), [263, 249, 390, 373, 374, 380, 381, 382, 362, 398, 384, 385, 386, 387, 388, 466]),
    ((255, 0, 255), [33, 7, 163, 144, 145, 153, 154, 155, 133, 173, 157, 158, 159, 160, 161, 246]),
]

# EAR用の6点（p1,p2,p3,p4,p5,p6）
EAR_LEFT = [362, 385, 387, 263, 373, 380]
EAR_RIGHT = [33, 160, 158, 133, 153, 144]

TLX_ITEMS = ["精神的要求", "身体的要求", "時間的切迫感", "作業成績", "努力", "フラストレーション"]


def normalize_fps(value):
    """動画の時刻計算に使うfpsを、MediaPipeのミリ秒時刻で扱える数値範囲に正規化する。"""
    return float(
        np.clip(
            np.nan_to_num(
                value,
                nan=DEFAULT_VIDEO_FPS,
                posinf=DEFAULT_VIDEO_FPS,
                neginf=DEFAULT_VIDEO_FPS,
            ),
            1.0,
            MAX_VIDEO_FPS,
        )
    )


def eye_aspect_ratio(landmarks, idx, w, h):
    """正規化座標を画素座標に直してからEARを計算する。"""
    p = np.array([[landmarks[i].x * w, landmarks[i].y * h] for i in idx])
    vertical = np.linalg.norm(p[1] - p[5]) + np.linalg.norm(p[2] - p[4])
    horizontal = np.linalg.norm(p[0] - p[3])
    return vertical / (2.0 * horizontal)


def blendshape_threshold(history, n_win, margin):
    """
    手法Aのしきい値。
    base + margin ではなく、base + margin * (1 - base) とする。
    これにより、閉眼度の上限1.0を超えるしきい値にならない。
    """
    base = np.percentile(list(history)[-n_win:], 10)
    return base + margin * (1.0 - base)


def ear_threshold(history, n_win, ratio):
    """手法Bのしきい値。開眼時EARの代表値に比率を掛ける。"""
    base = np.percentile(list(history)[-n_win:], 90)
    return base * ratio


def segment_edges(total_sec, segment_sec):
    """区間の境目を返す。末尾の端数は最終区間に吸収させる。"""
    n = max(1, int(round(total_sec / segment_sec)))
    return [i * segment_sec for i in range(n)] + [total_sec]


def count_matches(times_a, times_b, tol):
    """時間差がtol以内の瞬目を、時刻順に1対1で対応づける。"""
    i = 0
    j = 0
    matched = 0

    while i < len(times_a) and j < len(times_b):
        ta = times_a[i]
        tb = times_b[j]

        if tb < ta - tol:
            j += 1
        elif tb > ta + tol:
            i += 1
        else:
            matched += 1
            i += 1
            j += 1

    return matched


class BlinkApp:
    def __init__(self, root):
        self.root = root
        root.title("瞬目検出3手法の比較（Blendshape / EAR / PERCLOS）")

        self.capture = None
        self.landmarker = None
        self.running = False
        self.is_file = False
        self.file_path = ""
        self.photo = None

        self.build_gui()
        self.reset_state()
        self.root.protocol("WM_DELETE_WINDOW", self.on_close)

    # ---------------- GUI ----------------
    def build_gui(self):
        self.video_label = ttk.Label(self.root)
        self.video_label.grid(row=0, column=0, rowspan=6, padx=8, pady=8, sticky="n")

        # (1) 入力の選択
        src = ttk.LabelFrame(self.root, text="1. 入力の選択")
        src.grid(row=0, column=1, sticky="ew", padx=8, pady=4)

        self.source_variable = tk.StringVar(value="camera")

        ttk.Radiobutton(
            src,
            text="カメラ",
            variable=self.source_variable,
            value="camera",
        ).grid(row=0, column=0, sticky="w", padx=4)

        ttk.Label(src, text="カメラ番号").grid(row=0, column=1, sticky="e")

        self.camera_index_variable = tk.IntVar(value=0)
        ttk.Spinbox(
            src,
            from_=0,
            to=3,
            width=4,
            state="readonly",
            textvariable=self.camera_index_variable,
        ).grid(row=0, column=2, sticky="w")

        ttk.Radiobutton(
            src,
            text="動画ファイル",
            variable=self.source_variable,
            value="file",
        ).grid(row=1, column=0, sticky="w", padx=4)

        ttk.Button(
            src,
            text="ファイルを選択",
            command=self.choose_file,
        ).grid(row=1, column=1, columnspan=2, sticky="w")

        self.file_label = ttk.Label(src, text="（未選択）")
        self.file_label.grid(row=2, column=0, columnspan=3, sticky="w", padx=6)

        # (2) パラメータ
        par = ttk.LabelFrame(self.root, text="2. パラメータ")
        par.grid(row=1, column=1, sticky="ew", padx=8, pady=4)

        self.margin_v = self.add_slider(
            par, 0, "手法A 閉眼判定マージン（残り幅比）", 0.05, 0.60, 0.30, "{:.2f}"
        )
        self.ratio_v = self.add_slider(
            par, 1, "手法B EAR比率しきい値", 0.50, 0.95, 0.75, "{:.2f}"
        )
        self.frames_v = self.add_slider(
            par, 2, "最小閉眼持続フレーム数", 1, 6, 2, "{:.0f}"
        )
        self.window_v = self.add_slider(
            par, 3, "基準値推定の窓長(フレーム)", 20, HISTORY_MAX, 60, "{:.0f}"
        )
        self.level_v = self.add_slider(
            par, 4, "手法C PERCLOS閉眼水準", 0.50, 0.95, 0.80, "{:.2f}"
        )
        self.pwin_v = self.add_slider(
            par, 5, "手法C 移動窓長(秒)", 10, 120, 30, "{:.0f}"
        )
        self.seg_v = self.add_slider(
            par, 6, "集計区間長(分)", 1, 10, 2, "{:.0f}"
        )

        # 実行ボタン
        btn = ttk.Frame(self.root)
        btn.grid(row=2, column=1, sticky="ew", padx=8, pady=4)

        self.start_btn = ttk.Button(btn, text="計測開始", command=self.start)
        self.start_btn.grid(row=0, column=0, padx=2)

        self.stop_btn = ttk.Button(btn, text="計測停止", command=self.stop, state="disabled")
        self.stop_btn.grid(row=0, column=1, padx=2)

        ttk.Button(
            btn,
            text="結果を集計して保存",
            command=self.show_results,
        ).grid(row=0, column=2, padx=2)

        self.status = ttk.Label(self.root, text="待機中")
        self.status.grid(row=3, column=1, sticky="w", padx=12)

        # (3) NASA-TLX
        tlx = ttk.LabelFrame(
            self.root,
            text="3. NASA-TLX簡易版（カメラで自分を計測した回のみ、計測終了後に1回入力）",
        )
        tlx.grid(row=4, column=1, sticky="ew", padx=8, pady=4)

        self.tlx_vars = {}
        for i, item in enumerate(TLX_ITEMS):
            ttk.Label(tlx, text=item).grid(row=i // 2, column=(i % 2) * 2, sticky="e", padx=4)

            v = tk.IntVar(value=50)
            ttk.Spinbox(
                tlx,
                from_=0,
                to=100,
                increment=5,
                width=5,
                state="readonly",
                textvariable=v,
            ).grid(row=i // 2, column=(i % 2) * 2 + 1, sticky="w")

            self.tlx_vars[item] = v

        # 結果表示
        self.result_text = tk.Text(self.root, width=68, height=17, font=("Consolas", 9))
        self.result_text.grid(row=5, column=1, padx=8, pady=4, sticky="nsew")

    def add_slider(self, parent, row, text, lo, hi, init, fmt):
        var = tk.DoubleVar(value=init)

        ttk.Label(parent, text=text).grid(row=row, column=0, sticky="w", padx=4)

        shown = ttk.Label(parent, text=fmt.format(init), width=6)
        shown.grid(row=row, column=2, sticky="w")

        ttk.Scale(
            parent,
            from_=lo,
            to=hi,
            variable=var,
            orient="horizontal",
            length=180,
            command=lambda v: shown.config(text=fmt.format(float(v))),
        ).grid(row=row, column=1, padx=4)

        return var

    def choose_file(self):
        path = filedialog.askopenfilename(
            filetypes=[("動画ファイル", "*.mp4 *.avi *.mov *.mkv")]
        )
        if path:
            self.file_path = path
            self.file_label.config(text=os.path.basename(path))
            self.source_variable.set("file")

    def on_close(self):
        if self.running:
            self.stop()
        self.root.destroy()

    # ---------------- 計測 ----------------
    def reset_state(self):
        self.hist_bs = deque(maxlen=HISTORY_MAX)
        self.hist_ear = deque(maxlen=HISTORY_MAX)
        self.perclos_buf = deque()

        self.blinks_a = []
        self.blinks_b = []

        self.closed_a = 0
        self.closed_b = 0

        self.frame_count = 0
        self.detected_count = 0
        self.rows = []

        self.frame_times = deque(maxlen=30)
        self.last_ts = -1
        self.now_t = 0.0
        self.total_time = 0.0
        self.proc_fps = 0.0
        self.source_fps = DEFAULT_VIDEO_FPS

        # 計測開始時に固定して使う検出パラメータ
        self.margin = self.margin_v.get()
        self.ear_ratio = self.ratio_v.get()
        self.min_closed_frames = int(round(self.frames_v.get()))
        self.baseline_window = int(round(self.window_v.get()))
        self.perclos_level = self.level_v.get()
        self.perclos_window = int(round(self.pwin_v.get()))

    def snapshot_detection_parameters(self):
        """検出に使うパラメータを計測開始時点で固定する。"""
        self.margin = self.margin_v.get()
        self.ear_ratio = self.ratio_v.get()
        self.min_closed_frames = int(round(self.frames_v.get()))
        self.baseline_window = int(round(self.window_v.get()))
        self.perclos_level = self.level_v.get()
        self.perclos_window = int(round(self.pwin_v.get()))

    def start(self):
        if self.source_variable.get() == "file" and not self.file_path:
            self.status.config(text="動画ファイルが未選択である")
            return

        self.reset_state()
        self.snapshot_detection_parameters()

        if self.source_variable.get() == "camera":
            self.capture = cv2.VideoCapture(self.camera_index_variable.get(), cv2.CAP_DSHOW)
            self.capture.set(cv2.CAP_PROP_BUFFERSIZE, 1)
            self.is_file = False
        else:
            self.capture = cv2.VideoCapture(self.file_path)
            self.is_file = True
            self.source_fps = normalize_fps(
                self.capture.get(cv2.CAP_PROP_FPS) or DEFAULT_VIDEO_FPS
            )

        self.landmarker = vision.FaceLandmarker.create_from_options(
            vision.FaceLandmarkerOptions(
                base_options=python.BaseOptions(model_asset_path=MODEL_PATH),
                output_face_blendshapes=True,
                running_mode=vision.RunningMode.VIDEO,
                num_faces=1,
            )
        )

        self.start_wall = time.perf_counter()
        self.running = True

        self.start_btn.config(state="disabled")
        self.stop_btn.config(state="normal")
        self.status.config(text="計測中（検出パラメータは開始時値）")

        self.update_frame()

    def finalize_pending_blinks(self):
        """
        閉眼状態のまま停止・動画末尾・ウィンドウ終了になった場合、
        最小持続フレーム数を満たしている閉眼を1回として確定する。
        """
        k = self.min_closed_frames

        if self.closed_a >= k:
            self.blinks_a.append(self.total_time)

        if self.closed_b >= k:
            self.blinks_b.append(self.total_time)

        self.closed_a = 0
        self.closed_b = 0

    def stop(self):
        if not self.running:
            return

        self.finalize_pending_blinks()

        self.running = False
        self.capture.release()
        self.landmarker.close()

        self.start_btn.config(state="normal")
        self.stop_btn.config(state="disabled")
        self.status.config(text=f"計測終了（{self.total_time:.1f}秒）→ 集計ボタンを押す")

    def update_frame(self):
        if not self.running:
            return

        ret, frame = self.capture.read()
        if not ret:
            self.stop()
            return

        self.frame_count += 1

        # 時間軸：
        # カメラは単調増加時計、動画はフレーム番号/fpsで作る。
        if self.is_file:
            t = self.frame_count / self.source_fps
        else:
            t = time.perf_counter() - self.start_wall

        t = max(t, self.now_t + 1e-3)
        self.now_t = t
        self.total_time = t

        wall = time.perf_counter()
        self.frame_times.append(wall)
        if len(self.frame_times) >= 2:
            elapsed_for_fps = max(self.frame_times[-1] - self.frame_times[0], 1e-9)
            self.proc_fps = (len(self.frame_times) - 1) / elapsed_for_fps

        eff_fps = self.source_fps if self.is_file else max(self.proc_fps, 1.0)

        h, w = frame.shape[:2]
        frame = cv2.resize(frame, (DISPLAY_WIDTH, int(h * DISPLAY_WIDTH / w)))
        h, w = frame.shape[:2]

        ts = max(int(t * 1000), self.last_ts + 1)
        self.last_ts = ts

        mp_image = mp.Image(
            image_format=mp.ImageFormat.SRGB,
            data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB),
        )
        result = self.landmarker.detect_for_video(mp_image, ts)

        k = self.min_closed_frames
        n_win = self.baseline_window
        level = self.perclos_level
        pwin = self.perclos_window

        line3 = "顔を検出できません"
        color3 = (255, 60, 60)
        line4 = ""

        if result.face_blendshapes:
            self.detected_count += 1

            lms = result.face_landmarks[0]
            s = {c.category_name: c.score for c in result.face_blendshapes[0]}

            closedness = (s["eyeBlinkLeft"] + s["eyeBlinkRight"]) / 2.0
            ear = (
                eye_aspect_ratio(lms, EAR_LEFT, w, h)
                + eye_aspect_ratio(lms, EAR_RIGHT, w, h)
            ) / 2.0

            thr_a = None
            thr_b = None

            if len(self.hist_bs) < WARMUP_FRAMES or len(self.hist_ear) < WARMUP_FRAMES:
                # 初期だけは基準値作成のためにそのまま蓄積する。
                self.hist_bs.append(closedness)
                self.hist_ear.append(ear)
            else:
                thr_a = blendshape_threshold(self.hist_bs, n_win, self.margin)
                thr_b = ear_threshold(self.hist_ear, n_win, self.ear_ratio)

                is_closed_a = closedness >= thr_a
                is_closed_b = ear <= thr_b

                # 手法A：閉眼が続いたあと開いた瞬間に1回と数える
                if is_closed_a:
                    self.closed_a += 1
                else:
                    if self.closed_a >= k:
                        self.blinks_a.append(t)
                    self.closed_a = 0

                # 手法B：EARは閉眼で下降する
                if is_closed_b:
                    self.closed_b += 1
                else:
                    if self.closed_b >= k:
                        self.blinks_b.append(t)
                    self.closed_b = 0

                # 閉眼中の値で基準値を更新しない。
                # 片方の手法だけが閉眼と見なした場合も、目の状態が不確かなので履歴更新しない。
                if not is_closed_a and not is_closed_b:
                    self.hist_bs.append(closedness)
                    self.hist_ear.append(ear)

            # 手法C：移動窓の中で閉眼水準以上だったフレームの割合
            self.perclos_buf.append((t, closedness))
            while self.perclos_buf[0][0] < t - pwin:
                self.perclos_buf.popleft()

            perclos = np.mean(
                [1.0 if c >= level else 0.0 for _, c in self.perclos_buf]
            )

            self.rows.append(
                (
                    round(t, 3),
                    round(closedness, 4),
                    round(ear, 4),
                    round(perclos, 4),
                )
            )

            for color, ring in EYE_RINGS:
                for i in ring:
                    cv2.circle(
                        frame,
                        (int(lms[i].x * w), int(lms[i].y * h)),
                        2,
                        color,
                        -1,
                    )

            for i in EAR_LEFT + EAR_RIGHT:
                cv2.circle(
                    frame,
                    (int(lms[i].x * w), int(lms[i].y * h)),
                    3,
                    (255, 255, 0),
                    1,
                )

            ta = f"{thr_a:.3f}" if thr_a is not None else "算出前"
            tb = f"{thr_b:.3f}" if thr_b is not None else "算出前"

            line3 = (
                f"A 閉眼度={closedness:.3f}(しきい値{ta})   "
                f"B EAR={ear:.3f}(しきい値{tb})"
            )
            line4 = f"C PERCLOS(水準{level:.2f}, 直近{pwin}秒)={perclos * 100:5.1f}%"
            color3 = (0, 255, 255)
        else:
            # 顔未検出は「開眼」ではなく「未観測」として扱う。
            # ここで閉眼カウンタを壊さないことで、瞬目中の一時的な未検出で回数が失われるのを避ける。
            pass

        line1 = (
            f"瞬き回数  A(Blendshape)={len(self.blinks_a)}回   "
            f"B(EAR)={len(self.blinks_b)}回"
        )
        line2 = (
            f"経過時間={t:6.1f}秒  処理fps={self.proc_fps:4.1f}  "
            f"時間分解能={eff_fps:4.1f}fps(最小閉眼{k / eff_fps * 1000:.0f}ms)"
        )

        img = Image.fromarray(cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))
        draw = ImageDraw.Draw(img)

        for i, (text, col) in enumerate(
            [
                (line1, (0, 255, 0)),
                (line2, (0, 255, 0)),
                (line3, color3),
                (line4, (255, 200, 0)),
            ]
        ):
            draw.text((8, 6 + 22 * i), text, font=FONT, fill=col)

        self.photo = ImageTk.PhotoImage(img)
        self.video_label.config(image=self.photo)

        self.root.after(1, self.update_frame)

    # ---------------- 集計 ----------------
    def show_results(self):
        if self.running or self.detected_count == 0:
            self.status.config(text="計測を行って停止し、顔が検出できた状態で押す")
            return

        total = self.total_time
        eff_fps = self.source_fps if self.is_file else self.frame_count / total
        k = self.min_closed_frames

        na = len(self.blinks_a)
        nb = len(self.blinks_b)

        matched = count_matches(self.blinks_a, self.blinks_b, MATCH_TOL)
        dice = 2 * matched / (na + nb) if na + nb > 0 else 0.0

        perclos_all = [r[3] for r in self.rows]

        seg_min = max(1, int(round(self.seg_v.get())))
        edges = segment_edges(total, seg_min * 60)

        rates_a = []
        rates_b = []
        lines = []

        for i in range(len(edges) - 1):
            lo = edges[i]
            hi = edges[i + 1]

            ca = sum(1 for x in self.blinks_a if lo <= x < hi)
            cb = sum(1 for x in self.blinks_b if lo <= x < hi)

            minutes = (hi - lo) / 60

            rates_a.append(ca / minutes)
            rates_b.append(cb / minutes)

            lines.append(
                f"  {lo / 60:5.1f}〜{hi / 60:5.1f}分  "
                f"A:{ca:4d}回({ca / minutes:5.1f}/分)   "
                f"B:{cb:4d}回({cb / minutes:5.1f}/分)"
            )

        out = ["=" * 64]

        out.append(
            f"入力: {'動画 ' + os.path.basename(self.file_path) if self.is_file else 'カメラ'}"
        )
        out.append(
            f"総フレーム数 {self.frame_count}   顔検出失敗 "
            f"{self.frame_count - self.detected_count}フレーム "
            f"({(self.frame_count - self.detected_count) / self.frame_count * 100:.1f}%)"
        )
        out.append(
            f"計測時間 {total / 60:.2f}分   時間分解能 {eff_fps:.1f}fps   "
            f"最小閉眼持続 {k / eff_fps * 1000:.0f}ms"
        )

        out.append("-" * 64)
        out.append(f"手法A Blendshape : {na:4d}回   平均 {na / (total / 60):5.1f} 回/分")
        out.append(f"手法B EAR        : {nb:4d}回   平均 {nb / (total / 60):5.1f} 回/分")
        out.append(
            f"手法C PERCLOS    : 平均 {np.mean(perclos_all) * 100:5.1f}%   "
            f"最大 {np.max(perclos_all) * 100:5.1f}%"
        )
        out.append(f"AとBの対応 : 一致{matched}回 / Aのみ{na - matched}回 / Bのみ{nb - matched}回")
        out.append(
            f"一致度（Dice係数 2M/(Na+Nb)）= {dice:.3f}   "
            f"±{MATCH_TOL}秒以内を同一とみなす"
        )
        out.append("  ※どちらも正解データではないため、これは一致の度合いであり精度ではない")

        out.append("-" * 64)
        out.append(f"区間別の瞬き頻度（区間長 約{seg_min}分。端数は最終区間に含める）")
        out.extend(lines)

        if len(rates_a) >= 2:
            idx = np.arange(len(rates_a))
            out.append(
                f"時間経過との相関係数 r : "
                f"A={np.corrcoef(idx, rates_a)[0, 1]:+.3f}   "
                f"B={np.corrcoef(idx, rates_b)[0, 1]:+.3f}"
            )
            out.append("  ※全区間で頻度が同一の場合は nan と表示される")
        else:
            out.append("区間が1つしかないため相関係数は算出しない")

        out.append("-" * 64)

        tlx = {item: v.get() for item, v in self.tlx_vars.items()}

        out.append(f"Raw TLX（6項目平均）= {sum(tlx.values()) / len(tlx):.1f}")
        out.append("  " + "  ".join(f"{i}={v}" for i, v in tlx.items()))
        out.append("  ※1計測につき1個の主観評価であり、1回の計測から相関は求められない")
        out.append("=" * 64)

        text = "\n".join(out)

        self.result_text.delete("1.0", tk.END)
        self.result_text.insert(tk.END, text)
        print(text)

        with open(BLINK_CSV, "w", newline="", encoding="utf-8") as f:
            writer = csv.writer(f)
            writer.writerow(["time_sec", "method", "index"])
            writer.writerows(
                (round(t, 3), "A_blendshape", i + 1)
                for i, t in enumerate(self.blinks_a)
            )
            writer.writerows(
                (round(t, 3), "B_ear", i + 1)
                for i, t in enumerate(self.blinks_b)
            )

        with open(SIGNAL_CSV, "w", newline="", encoding="utf-8") as f:
            writer = csv.writer(f)
            writer.writerow(["time_sec", "blendshape_closedness", "ear", "perclos"])
            writer.writerows(self.rows)

        self.status.config(text="集計完了：blink_log.csv と signal_log.csv を保存した")


root = tk.Tk()
app = BlinkApp(root)
root.mainloop()

8. 画面表示の読み方

計測中の映像には4行の文字が重なる。1行目は手法Aと手法Bそれぞれの瞬き回数である。この2つが揃って増えるか、片方だけ増えるかを見ることが本実験の出発点である。2行目は経過時間と2種類のfpsで、処理fpsは「1秒あたり何フレーム解析できているか」という速度、時間分解能fpsは「1秒を何コマに刻めているか」という時間の細かさであり、両者は別の量である。カメラ入力ではこの2つは一致するが、動画ファイル入力では映像自体のfpsが時間の細かさを決めるため、解析が遅くても時間分解能は変わらない。括弧内の「最小閉眼○ms」は、最小閉眼持続フレーム数を時間に換算した値であり、これより短い閉眼は計数されないことを意味する。

3行目は手法Aの閉眼度（1に近いほど閉眼）と手法BのEAR（小さいほど閉眼）、およびそれぞれのしきい値である。しきい値はいずれも固定値ではなく直近の履歴から求めた動的な値なので、姿勢を変えるとしきい値も動く。手法Aのしきい値は基準値と 1.0 の間に必ず収まる仕組みなので 1.000 を超えることはないが、基準値が上がればしきい値も上がり、浅い瞬目は計数されにくくなる。なお計測開始直後の15フレームは基準値を作るための蓄積期間であり、しきい値欄には「算出前」と表示され、この間の瞬目は計数されない。4行目のPERCLOSは移動窓の中での閉眼時間率であり、長い閉眼が増えると上がる。回数とは別の量である点に注意する。

集計結果では、まず顔検出失敗の割合と時間分解能を確認する。ここが悪い回のデータは、以降の数値を解釈しても意味がない。次に手法A・Bの回数と一致度を見る。一致度は Dice 係数と呼ばれる指標で、±0.5秒以内に対応がとれた瞬目の数を M、各手法の回数を Na・Nb として 2M/(Na+Nb) と定義され、1に近いほど両手法が同じ瞬目を捉えていることを示す。区間は総時間を区間長で割った個数に丸めて分割し、端数は最終区間に吸収させるため、最終区間だけが指定値のおよそ0.5〜1.5倍の長さになる（総時間が区間長の半分に満たないときは全体が1区間になる）。相関係数 r は区間が2つ以上のときに算出され、−1から+1の値をとり、正なら時間とともに増加、負なら減少の傾向を示す。全区間で頻度が完全に同一の場合は nan（値なし）と表示される。

9. ヒントと考察ポイント

ヒント

• 本番の計測の前に10〜20秒だけカメラで試し、意図的な瞬目でAとBの回数が同じだけ増えるか、視線を動かしただけでは増えないかを確認する。ここが合っていないと以降の数値は解釈できない。
• パラメータを比べる実験は、必ず同じ動画ファイルを入力にする。入力が完全に同一になるため、回数の差はパラメータだけに由来すると言い切れる。カメラ入力では毎回の入力が違うので比較にならない。
• 顔検出失敗の割合が数パーセントを超えた回は、照明とカメラ位置を直して取り直すほうが早い。
• 集計区間長は計測後に変えて「結果を集計して保存」を押し直せば再集計される。区間長だけを変えて相関係数がどう動くかを見るのに、計測のやり直しは要らない。
• CSVはボタンを押すたびに上書きされる。残したい結果は別名で保存してから次に進む。

実験のバリエーション

• 同じ動画ファイルに対し、手法Aのマージンを0.15／0.30／0.45と変え、Aの回数と一致度（Dice係数）がどう動くかを記録する。
• 同様に手法BのEAR比率しきい値を0.65／0.75／0.85と変え、Bの回数を「Aに最も近づく値」に合わせられるかを試す。合わせられたとして、それが正しい設定と言えるかを考える。
• 最小閉眼持続フレーム数を1／2／4と変え、画面の「最小閉眼○ms」表示と併せて、何ミリ秒より短い閉眼を切り捨てているのかを対応づける。
• PERCLOSの閉眼水準（0.70／0.80／0.90）と移動窓長（10／30／60秒）を変え、値の大きさと変動の滑らかさがどう変わるかを見る。
• 基準値推定の窓長を20／60／300と変え、途中で意図的に俯いたり顔を傾けたりした映像に対して、しきい値表示の追従の速さと回数の変化を比べる。

考察ポイント

• 手法Aと手法Bの回数が一致しないとき、どちらが正しいかを本コードの出力だけで決められるか。決められないとすれば、何があれば決められるのかを述べる。
• 一致度をパラメータ調整だけで1に近づけられたとして、それは「両手法が正しくなった」ことを意味するのか、「たまたま同じ振る舞いに揃えただけ」なのかを区別して論じる。
• 時間経過との相関係数の符号や大きさが、集計区間長を変えるだけで変わるかを確かめる。変わるならば、その相関係数は観察対象の性質ではなく集計の設計を反映していることになる。
• PERCLOSと瞬き頻度が同じ向きに動くか、逆に動く区間があるか。逆に動く場面があれば、2つの指標が別の現象を測っている証拠になる。
• 平均瞬き頻度とRaw TLXが並んで表示されるが、この1回の計測から両者の関係について何が言えて何が言えないかを、データ点の個数という観点から説明する。
