Blender のマテリアル，スムースシェード (smooth shade)

前準備

Blender のインストール

【Blender のインストール】

• Windows での Blender 3.4.1 のインストール: 別ページ »で説明
• Ubuntu での Blender 3 のインストールは，別ページ »で説明

メニューの日本語化を行っておいた方が使いやすい．

Blender の基本操作のまとめ

【サイト内の関連ページ】 Blender の種々の操作と設定（Blender 3.4 の画面で説明）

オブジェクトの選択

• オブジェクトの選択： マウスの左クリック

オブジェクト等の移動、回転、拡大縮小

• 移動モードへの切り替え：　ツールバーか，「G」キー

  移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．



  ツールバーにより，移動ツールが表示される．移動ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて移動すると， 軸ロックされ、軸方向だけの移動になる．

• 拡大縮小（スケール）モードへの切り替え：　ツールバーか，「s」キー

  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．



  ツールバーにより，拡大縮小（スケール）ツールが表示される．拡大縮小（スケール）ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて拡大縮小すると， 軸ロックされ、軸方向だけの拡大縮小になる．

  精密にサイズを指定したいときは、左側のツールバーのアイテムタブで X, Y, Z の値を設定する．

• 回転モードへの切り替え：　ツールバーか，「R」キー

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．

「R」キーを1回だけ押すと，視点を基準として回転

「R」キーを2回押すと，3軸の回転

立体の新規作成

• 立体の追加： メニューの「追加(Add)」（あるいは SHIFT + Aキー）→「メッシュ (Mesh)」，その後，種類を選択（円柱，立方体などが選べる）．

• 選択されたオブジェクト等の削除：　DEL キー

3Dビューポートの視野の操作

• 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動

• 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動

• 視点の前後移動： マウスホイール

  ※ テンキーの「+」と「-」でもOK


• 全体表示: HOME キー

  左は全体表示の前，右は全体表示のあと．



3Dビューポートで「作業視野」と「カメラ視野」との切り替え

3Dビューポートのカメラ視野（カメラビュー），作業視野（作業ビュー）切り替え： ナビゲーションコントロールで行うことができる

カメラ視野（カメラビュー）は，レンダリングのときに用いる視野．

左は作業視野，右はカメラ視野（カメラビュー）

※ テンキーの「0」，メニューの「ビュー (View)」の「視点」の「カメラ (Camera)」でも行うことができる．

カメラを「カメラ視野」に固定する（解除する）

• カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「n」キー．「ビュー」のタブで「カメラをビュー」をチェックする．

  ※ 終わったら，もう1度「n」キーを押して，シェルフを閉じる



元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

球（UV球），円柱，平面の作成

ここでの Blender の設定

このページでは，ここに書いた設定を終えた状態で，スクリーンショットを載せている． （ここに書いた設定を行わなくても，細かな画面表示が変わるだけで問題ない）．

• Blender 起動時に自動設定される立体は不要なので削除する．

  選択されたオブジェクトの削除：　DEL キー．右クリックメニュー（コンテクストメニュー）でもできる．

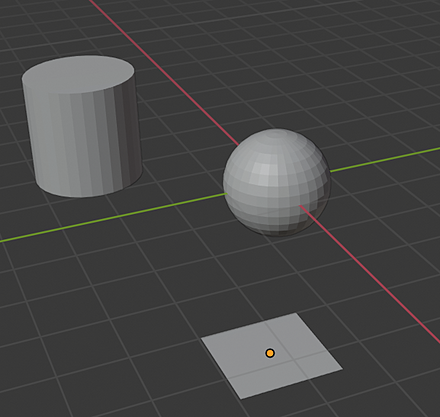

球（UV球），円柱，平面の作成

シーン内に球（UV球），円柱，平面を作成する． それぞれの立体は，違う場所に置く（重ならないようにする）．

1. 球（UV球）を追加する

   立体の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．


2. カーソルを，別の場所に移動する

   カーソルの移動は，ツールバーのカーソルツールでできる．カーソルツールを選んだあとで，左クリック．．


3. 今度は，円柱を追加する

   立体の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．


4. カーソルを，別の場所に移動する

   カーソルの移動は，ツールバーのカーソルツールでできる．カーソルツールを選んだあとで，マウスの左クリック．


5. 今度は，平面を追加する

   立体の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．



この時点での Blender ファイル：02.blend

立体の配置，サイズの調整

立体の配置，サイズを調整する

1. 平面を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．


2. 平面を拡大縮小しておく．拡大縮小（スケール）ツールを利用する．

   拡大縮小（スケール）ツールへの切り替えは，s キーでもできる．

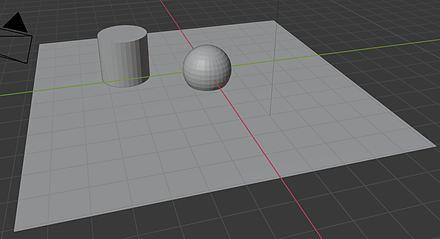

3. 球と円柱を移動して,平面のオブジェクトの上に，球と円柱が乗っているようにする．（見栄えの問題なので、だいたいで良い）．

4. このとき，ビューの回転を行って，立体の配置を確認する

   ビューの回転は，インタラクティブナビゲーションでもできる．インタラクティブナビゲーションの「ビューを回転します」を左クリックしたままマウス移動．

   ※ マウスの中ボタンを押しながらマウス移動でもよい．



この時点での Blender ファイル：02a.blend

マテリアルを学ぶ

ルック開発モード，スタジオライトの設定，スムースシェードの設定

マテリアルを 3Dビューポートですぐに確認できるようにするために，3Dビューポートをルック開発モードに変える．スタジオライトの設定を行う．球と円柱はスムースシェードに設定する．

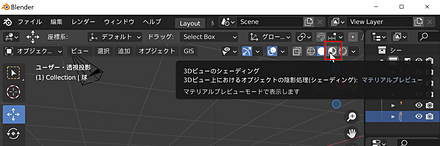

1. まず，ルック開発モードに切り替える．

   ルック開発モードへの切り替えは，メニューでできる．



   ルック開発モードは，立体のマテリアル等を調整するために，シーン内のライトを，簡単に切り替えながら確認するためのモードである．

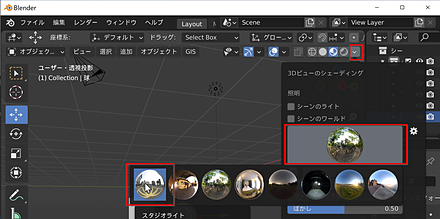

2. 次に，スタジオライトの設定を行う．

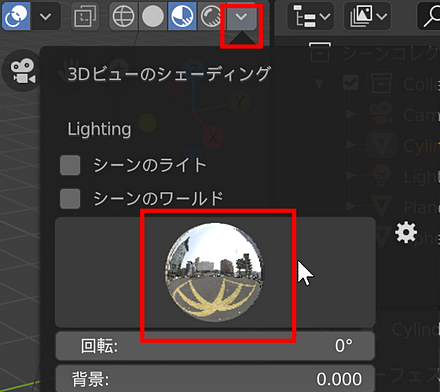

   スタジオライトの設定はメニューでできる．

   ここでは，一番左の city.exr を選んでいる．

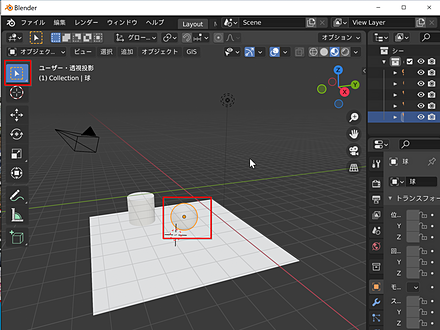

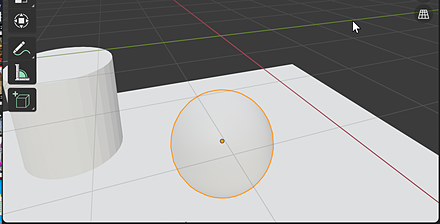

3. 球を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

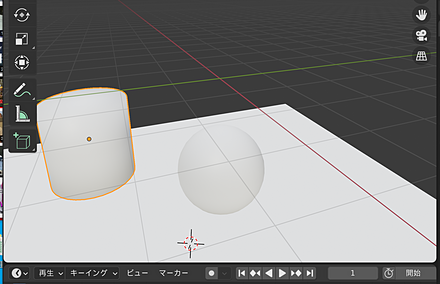

4. 球をスムースシェードに設定する

   スムースシェードに設定するには，右クリックメニュー（オブジェクトコンテクストメニュー）でスムースシェードを選ぶ


5. 表示を確認する

   フラットシェーディングでは，個々のポリゴンが，そのまま描画される．スムースシェード (smooth shade)では，元のメッシュの形は変えずに，ポリゴンどうしの境界がなめらかになるように描画される．



実習

円柱もスムースシェードに設定する．

スクリーンスペース反射の設定

次の手順で，スクリーンスペース反射 (Screen Space Reflection)を有効にする

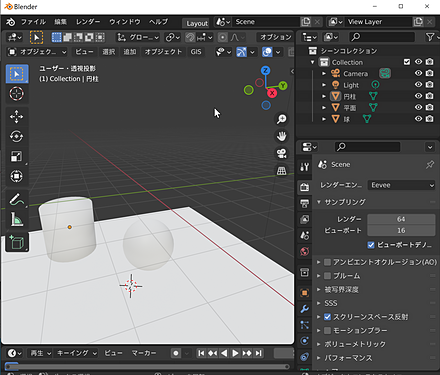

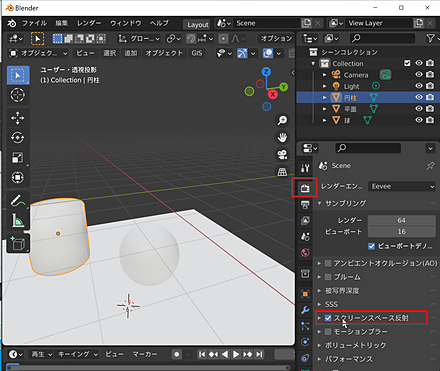

1. プロパティのレンダーで， スクリーンスペース反射をチェックする．

2. 他の立体からの反射光が映り込むようになる

   ※ 今のままでは分かりにくいので，あとで改めて確認する



この時点での Blender ファイル：02b.blend

ベースカラー

マテリアルの種々ある項目のうち，ベースカラーを設定する．ルック開発モードで行う．

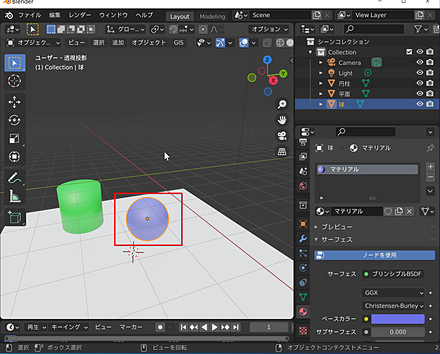

1. 球を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．


2. プロパティの画面で，「マテリアルプロパティ」をクリック

3. 下のように「新規 (New)」のボタンが表示されるときは，新規 (New)をクリック

4. マテリアルプロパティの画面が表示される

5. 「ベースカラー」のところの、色の四角形部分をクリック

6. 色を選ぶ

7. ルック開発モードで色を確認する．

   ルック開発モードへ切り替えてない場合は，切り替える



実習

円柱，平面にもベースカラーを設定する．

粗さとメタリック (Roughness and Metalic)

マテリアルの種々ある項目のうち，粗さとメタリックを設定する．スクリーンスペース反射を設定する．ルック開発モードで行う．

1. 球を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

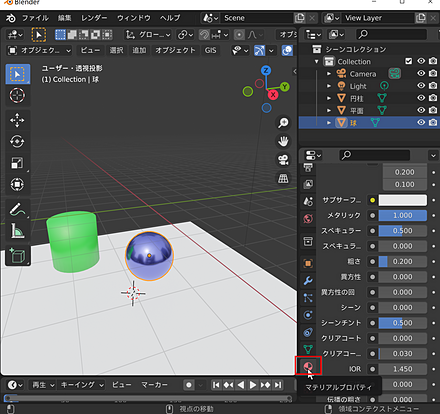

2. プロパティの画面で，「マテリアルプロパティ」をクリック

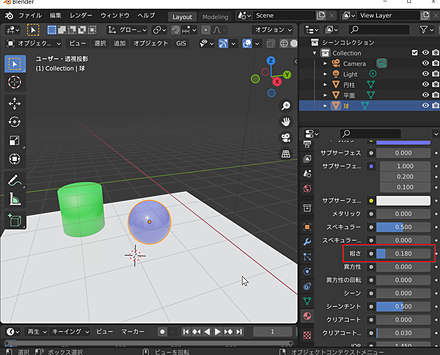

3. 今度は，スムースシェードで，粗さ（Roughness）を増減させる．増減はマウス操作でもできる．

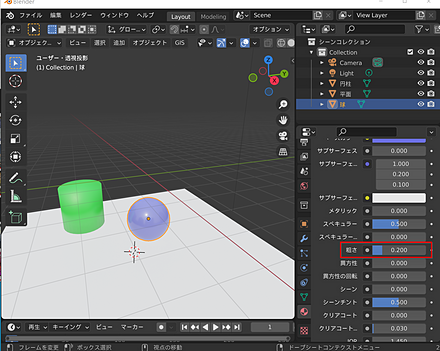

4. 球の粗さ（Roughness）を「0.2」に設定し，次に進む

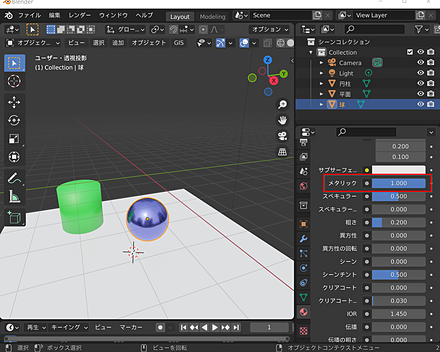

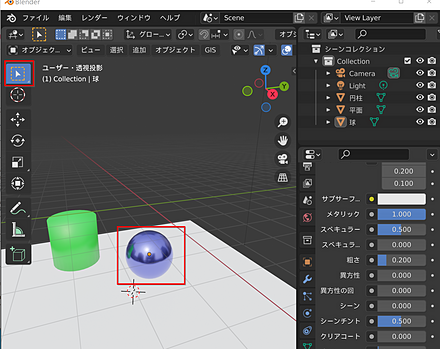

5. スムースシェードで，メタリック（Metalic）を増減させる．増減はマウス操作でもできる．

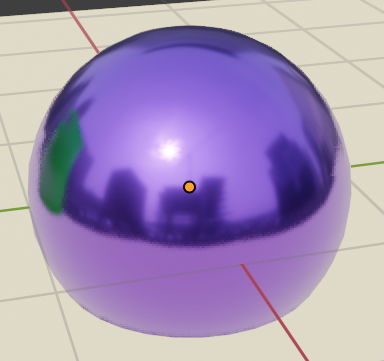

球のメタリック（Metalic）を「1.0」に設定し，次に進む

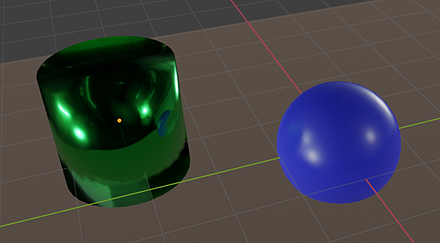

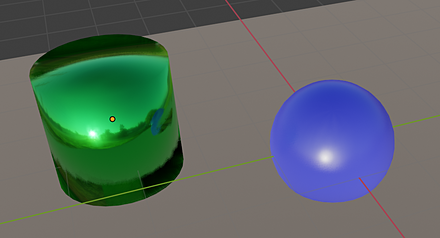

実習

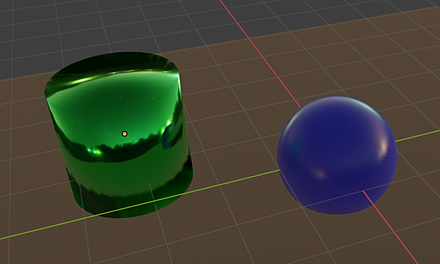

球，円柱のマテリアルを次のように設定しなさい

• 球

  粗さ: 0.4, メタリック: 0

• 円柱

  粗さ: 0.1, メタリック: 1

この時点での Blender ファイル：02d.blend

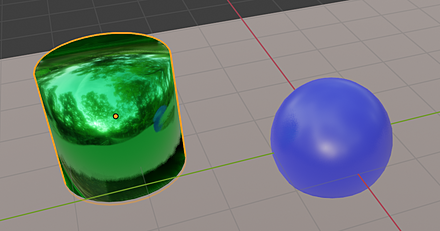

スタジオライトを変えて，変化を見る

スタジオライトでは，背景画像が設定されていること． そして，背景画像をもとに，ライトが設定されていることを確認．

1. まず，現在のスタジオライトの設定を確認する．

   背景画像が設定されていること． そして，背景画像をもとに，ライトが設定されていることを確認．

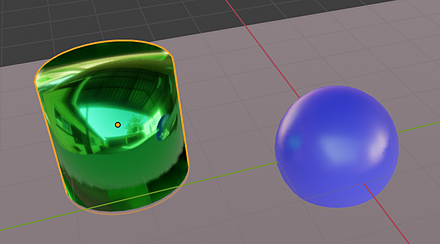

2. スタジオライトを変えて，変化を見る


アルファブレンドによる透明化

アルファブレンドによる透明化による透明化を行う．ルック開発モードにより確認する．

1. 球を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．


2. プロパティの画面で，「マテリアルプロパティ」をクリック

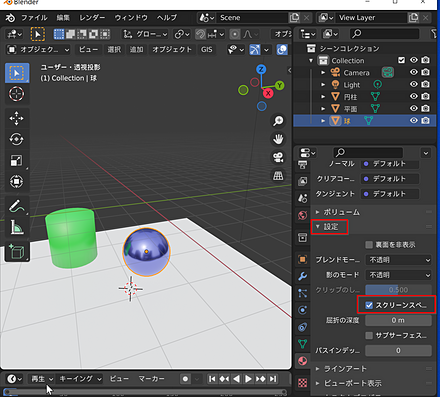

3. 球にスクリーンスペース屈折を設定する

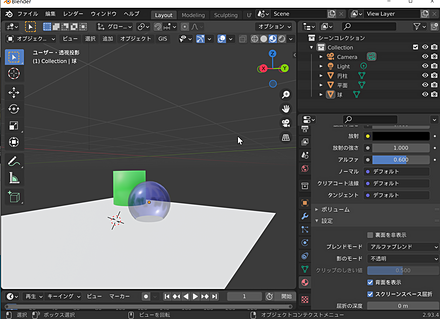

4. Alpha （アルファ）の値を 0以上1未満にする

   ※ 値が小さいほど透明になる


5. ブレンドモードは「アルファブレンド」を選んでみる．

   ※ 「不透明」のままにしていると，透明感の表現ができない

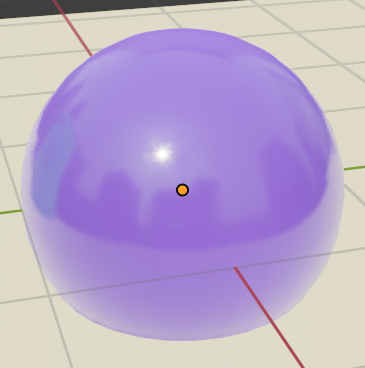

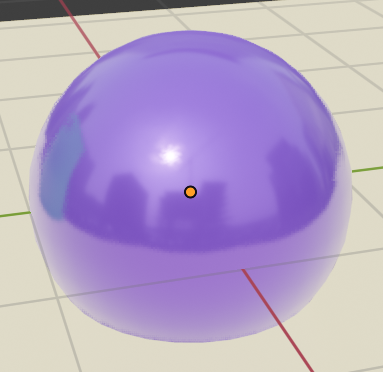

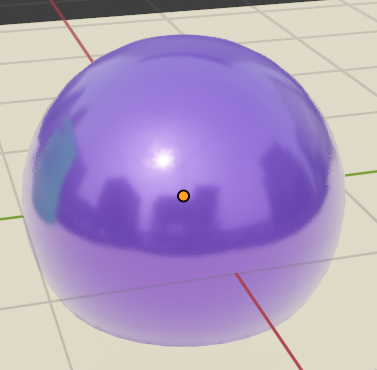

6. ルック開発モードで確認する．

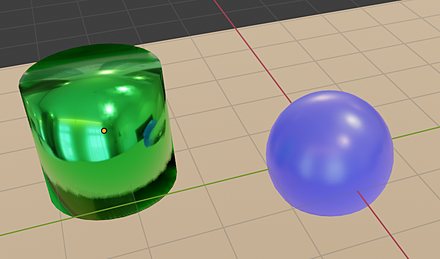

7. Alpha （アルファ）の値を別の値に変えてみる

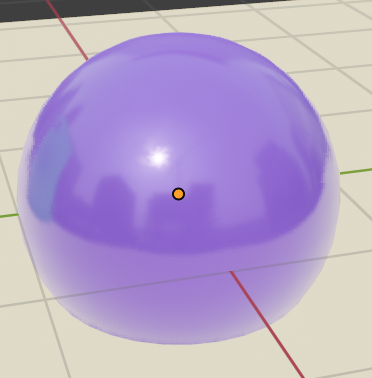

8. ルック開発モードで確認する．

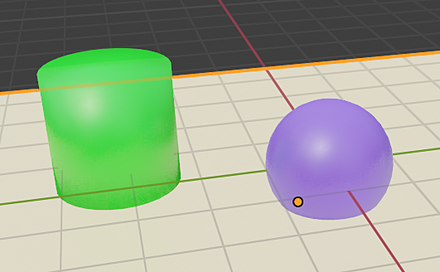

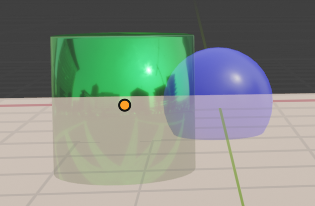

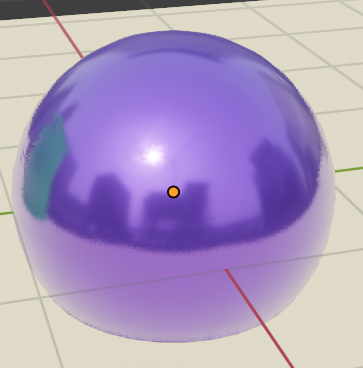

9. ビューの回転を行い，半透明になっていることを確認する．

   ビューの回転は，インタラクティブナビゲーションでもできる．インタラクティブナビゲーションの「ビューを回転します」を左クリックしたままマウス移動．

   ※ マウスの中ボタンを押しながらマウス移動でもよい．

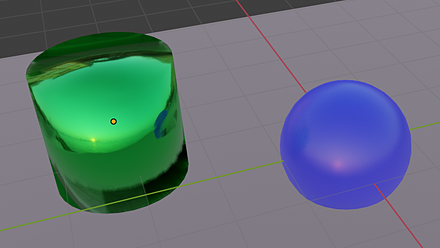

実習

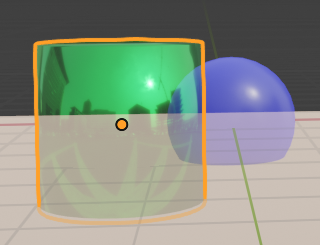

円柱も半透明に設定してみなさい．

この時点での Blender ファイル：02e.blend

全体まとめ

• マテリアルで，立体の色や粗さやメタリックを設定できる．
• Blender には，アルファブレンディングにより半透明を表現できる機能がある．
• フラットシェーディングでは，個々のポリゴンが，そのまま描画される．
• スムースシェード (smooth shade)では，元のメッシュの形は変えずに，ポリゴンどうしの境界がなめらかになるように描画される．
