Blender のマテリアル

Blenderは，３次元コンピュータグラフィックス・アニメーションソフトウェア．立体の編集，レンダリング、ライト（ランプ）やカメラ等を設定しての３次元コンピュータグラフィックス・アニメーション作成機能がある．

※ 説明ビデオ（音声つき）が YouTube にもある．4分6秒．https://www.youtube.com/watch?v=Xi1Tp7vbjgU&t=23s

キーワード：Blender, レンダリング, ライト, ライトの種類, 空，Transparency（透過）による透明化, Mirror（ミラー）による鏡面の表現

前準備

Blender のインストール

【Blender のインストール】

Windows での Blender 3.4.1 のインストール: 別ページ »で説明
Ubuntu での Blender 3 のインストールは，別ページ »で説明

メニューの日本語化を行っておいた方が使いやすい．

このWebページで行う主な操作

【サイト内の関連ページ】 Blender の種々の操作と設定（Blender 3.4 の画面で説明）

オブジェクトの選択，移動ツール，立体の新規作成

オブジェクトの選択：マウスの右クリック
移動モードへの切り替え：　ツールバーか，「G」キー
※ 移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．動かしたあと，マウスの左クリックは確定，右クリックは取り消し．
拡大縮小（スケール）モードへの切り替え：　ツールバーか，「s」キー
※ 拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．

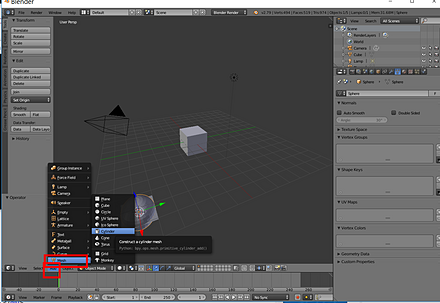

メッシュで構成された立体の新規作成： メニューの「Add」（あるいは SHIFT + Aキー）→「Mesh」
その後，種類を選択（円柱，立方体などが選べる）．
選択されたオブジェクト等の削除：　DEL キー

視野の移動，視野の回転，作業視野とカメラ視野

視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
視野の自由な回転（原点を基準）：マウスの中ボタンを押しながらマウス移動
3Dビューポートで「作業視野」と「カメラ視野」との切り替え: メニューの「View」の「Camera」で切り替わる
カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「n」キー．「ビュー」のタブで「カメラをビュー」をチェックする．
※ 終わったら，もう1度「n」キーを押して，シェルフを閉じる

レンダリング

レンダリング： F12 キー．

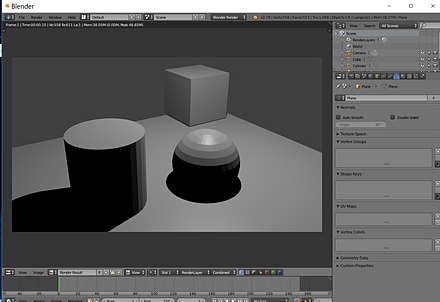

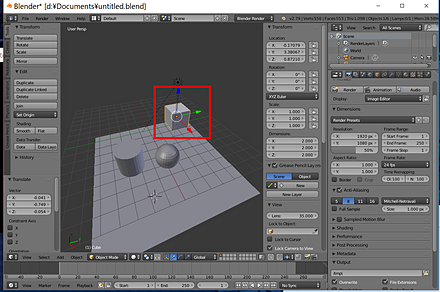

Blender を起動し，F12 キーを押したところ

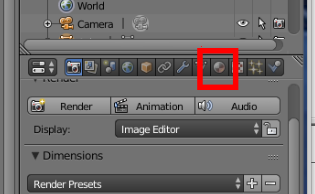

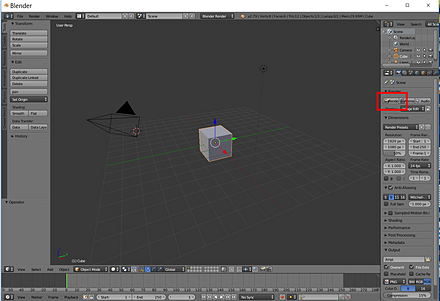

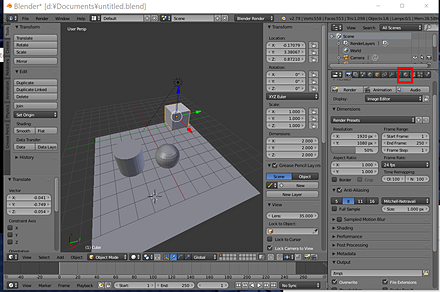

※ あるいはプロパティの「Render」タブで「Render」をクリックしても同じ（下の図）．

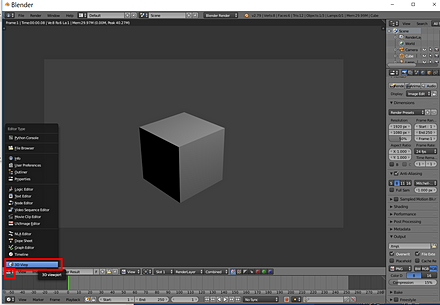

3Dビューポートに戻るときはメニューを使う．

※ 演習1: Blender を起動し，F12キーを押してレンダリングしてみなさい．その後，3Dビューポートに戻りなさい．

※ 演習２: 次の手順で演習してみなさい

Plane, UV Sphere, Cylinderの立体を新規作成しなさい

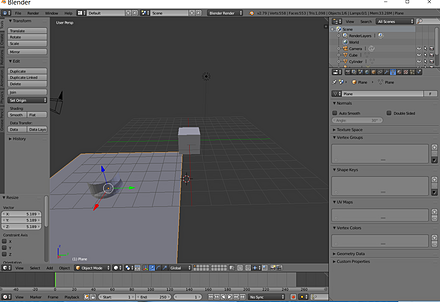

Plane のオブジェクトだけを拡大しなさい．
※ 立体を選択した後，「s」キーで 拡大縮小（スケール）ツール．動かしたあと，マウスの左クリックは確定，右クリックは取り消し．
すべての立体を移動して、Plane のオブジェクトの上に，他の立体が乗っているようにしなさい．（見栄えだけの問題なので、だいたいで良い）．
※ 「G」キーで 移動ツール．動かしたあと，マウスの左クリックは確定，右クリックは取り消し．

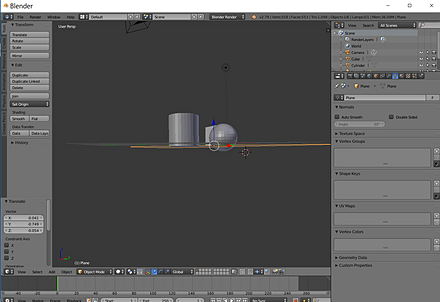

視野を回転して，立体の配置を確認する
※ マウスの中ボタンを押しながらマウス移動.
必要なら，立体を再度、移動する．

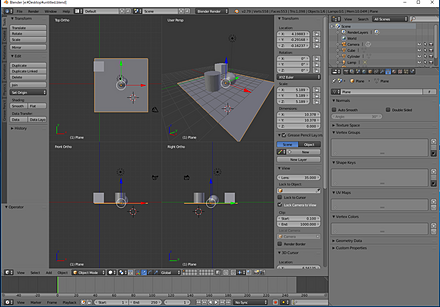

※ 「画面の４分割」のモードへの切り替えは、CTRL + ALT + 「Q」キー（同時押し）で行うことができる．（元に戻すのも同じ操作）．
カメラを「カメラ視野」に固定しなさい

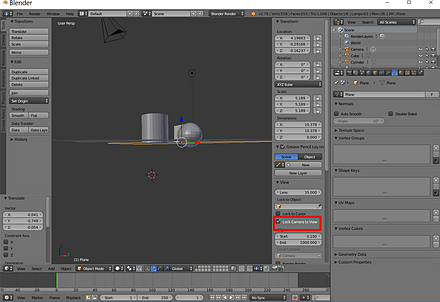

※　3Dビューポートで「n」キー．「カメラをビュー (Came to View)」をチェックする．（もう一度「n」キーを押して閉じる）．
カメラ視野に切り替えなさい
※ 3Dビューポートで「作業視野」と「カメラ視野」との切り替えは，メニューの「View」の「Camera」で切り替わる

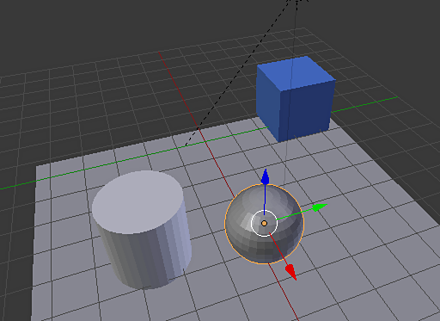

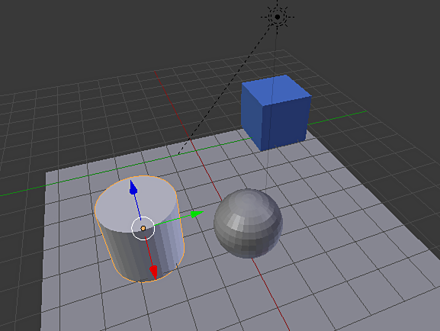

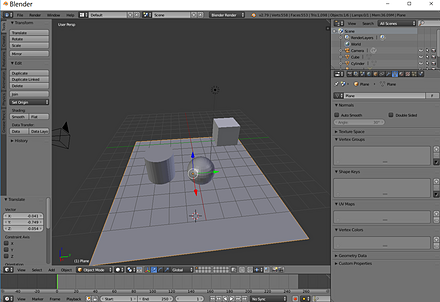

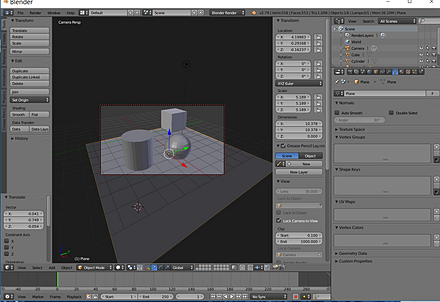

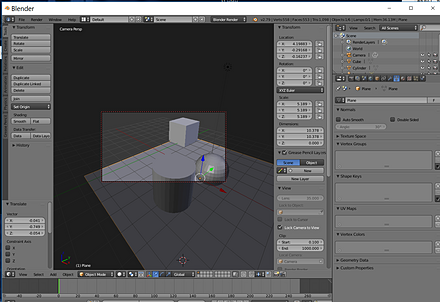

下の図は、カメラ視野に切り替えたときの 3Dビューポートの画面．
カメラの位置や向きを調整しなさい
- 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
- 視野の自由な回転（原点を基準）：マウスの中ボタンを押しながらマウス移動
- 視野の前後移動: マウスホイール

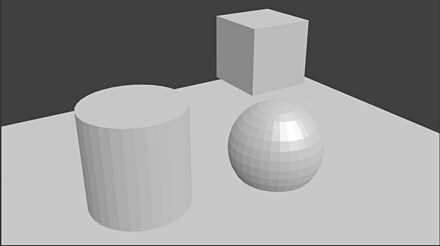

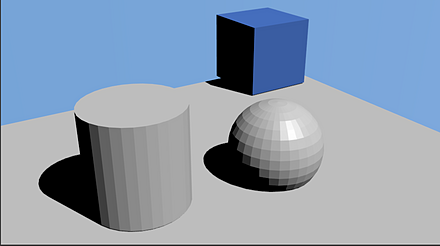

F12キーを押してレンダリングしてみなさい．その後，3Dビューポートに戻りなさい．
あとで使いたいので，念のため，ファイルに保存しておきなさい．Blender を終了する必要はない．

ライトの種類の設定

Blender でのライト（ランプ）の種類

Point: 点ライト（ランプ）. 離れると暗くなる
Sun: 太陽．離れて暗くなるということはない．
Spot: スポットライト
Hemi: 空．あらゆる方向から光が来る．
Area : 広がりをもったライト（ランプ）．離れると暗くなる

ライトの種類の変更は次の手順．

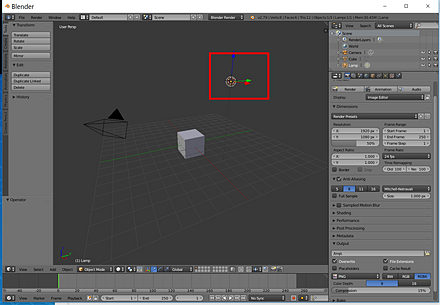

オブジェクトモードで，ライトを選択
※ ライトを右クリック

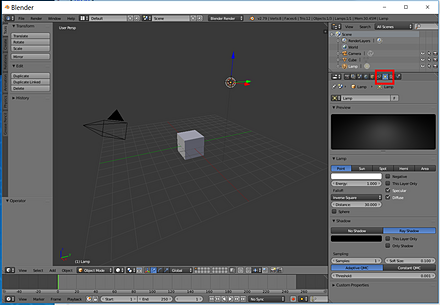

プロパティの画面で，「オブジェクト」のボタンをクリック

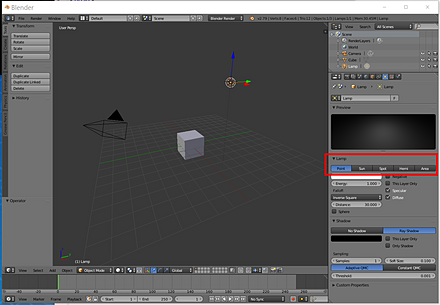

ライトの種類を選ぶことができる

※ 演習: Point, Sun, Spot, Hemi, Area の違いを確認する

Point

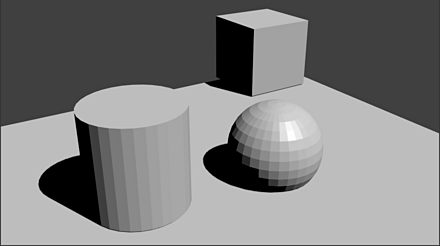

※ いまはPointである．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

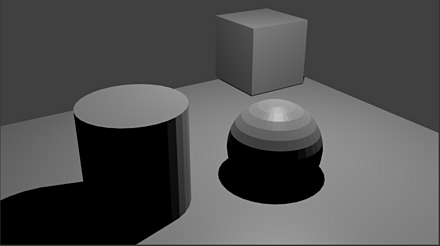

Sun
※ ライトの種類をSunに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

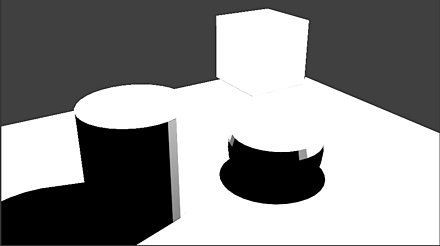

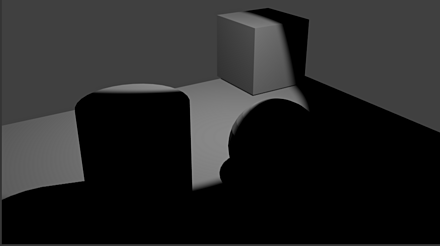

Spot

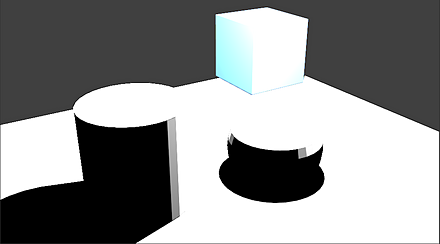

※ ライトの種類をSpotに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Hemi
※ ライトの種類をHemiに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Area
※ ライトの種類をAreaに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

マテリアル

Diffuse の色の変更は次の手順．※ マテリアルは，色以外にもたくさんある．

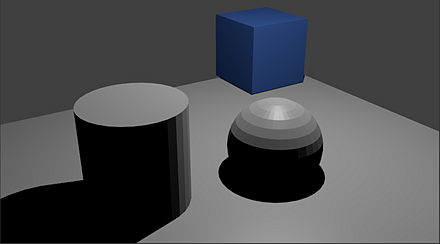

※ 演習: Cube （立方体）のオブジェクトの色を設定しなさい

オブジェクトモードで，Cube （立方体）のオブジェクトを選択
プロパティの画面で，「マテリアルプロパティ」をクリック

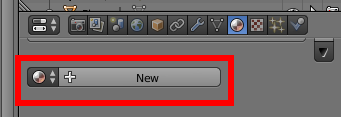

下のように「New」のボタンが表示されるときは，Newをクリック

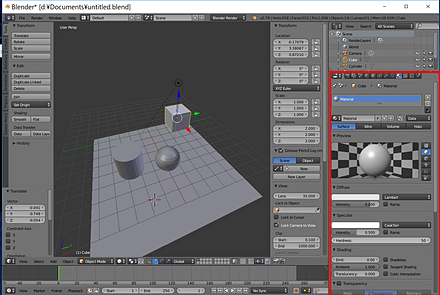

マテリアルプロパティの画面が表示される

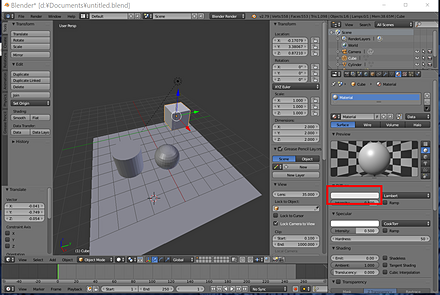

「Diffuse」の下の枠をクリック

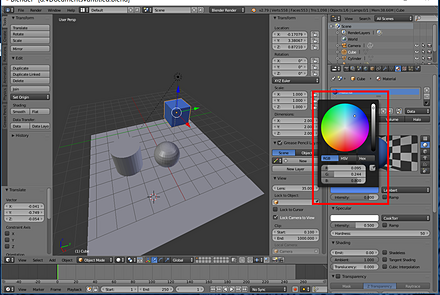

色を選ぶ

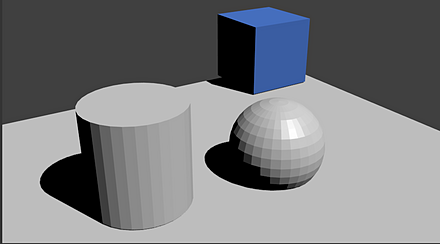

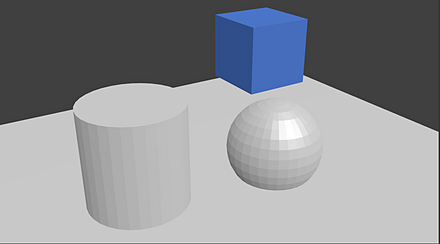

※ 演習: 再度Point, Sun, Spot, Hemi, Area の違いを確認する

Point
※ ライトの種類をPointに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Sun
※ ライトの種類をSunに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Spot

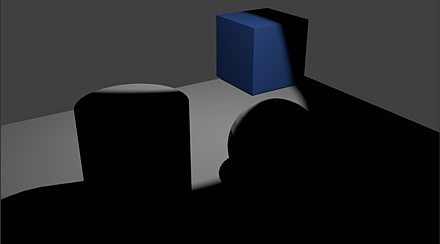

※ ライトの種類をSpotに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Hemi
※ ライトの種類をHemiに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Area
※ ライトの種類をAreaに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

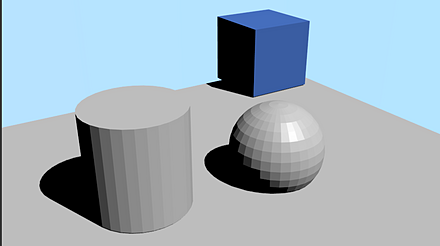

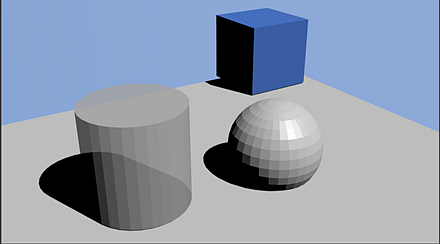

空

ライトの種類が Sun のときは，背景の種類を選ぶことができる

Classic （クラシック）
Desert （砂漠）
Mountain （山）

ライトのオブジェクトを選択し，プロパティの画面で，Sky（空）にチェックし，横のメニューで空の種類を選ぶ．

※ 演習:　空の種類 Classic, Desert, Mountain を確認する

まずは，ライトのオブジェクトを選択し，ライト種類をSunに変えなさい．
Classic
※ Sky （空）の種類をClassicに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Desert
※ Sky （空）の種類をDesertに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Mountain
※ Sky （空）の種類をMountainに変えなさい．F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

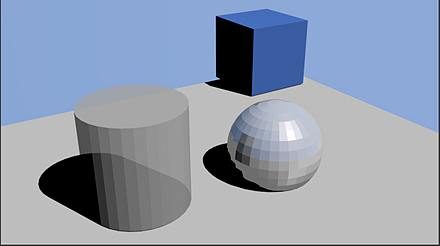

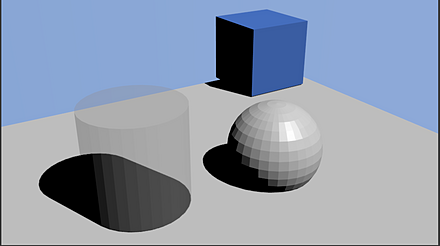

Transparency（透過）による透明化

立体を選択し，プロパティの画面で，Transparency（透過）にチェックし， Alpha （アルファ）の値を 0以上1未満にする（小さいほど透明になる）

演習

まずは，オブジェクトモードで，好きな立体を選択
プロパティの画面で，「マテリアルプロパティ」をクリック
「New」のボタンが表示されるときは，Newをクリック

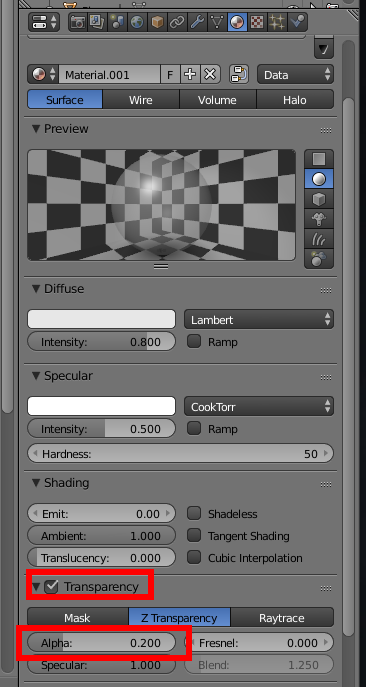

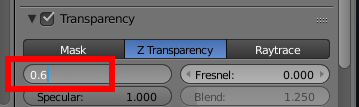

Transparency（透過）にチェックし， Alpha （アルファ）の値を 0以上1未満にする
※ 小さいほど透明になる
F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Alpha （アルファ）の値を別の値に変えてみる
もう一度，F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

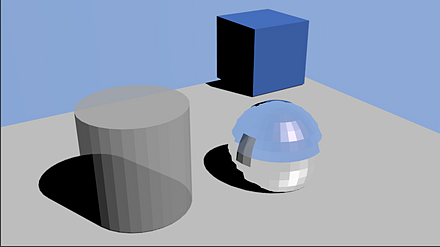

Mirror（ミラー）による鏡面の表現

立体を選択し，プロパティの画面で，Mirror（ミラー）にチェック． Reflectivity （反射率）を 0 より大きく 1以下の値に設定．

演習：

まずは，オブジェクトモードで，好きな立体を選択
プロパティの画面で，「マテリアルプロパティ」をクリック
「New」のボタンが表示されるときは，Newをクリック

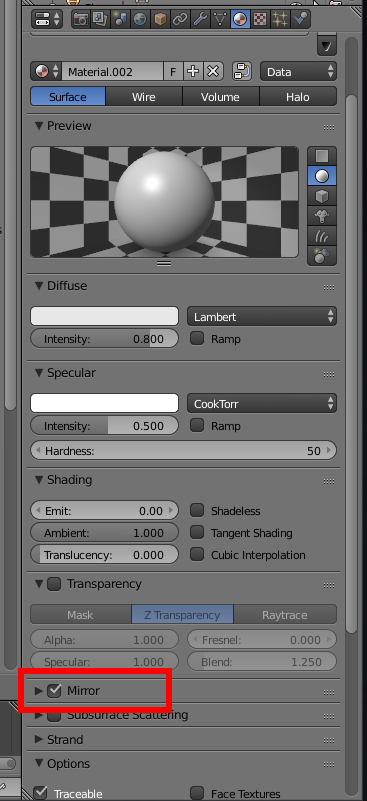

プロパティの画面で，Mirror（ミラー）にチェック

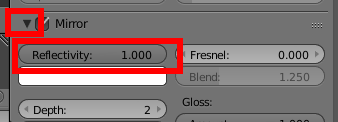

Reflectivity （反射率）を 1に設定．
F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．
Reflectivity （反射率）を別の値に変えてみる
※ 0 より大きく 1以下の値に設定．
もう一度，F12キーでレンダリングしてみなさい．その後 3Dビューポートに戻りなさい．

テクスチャ画像

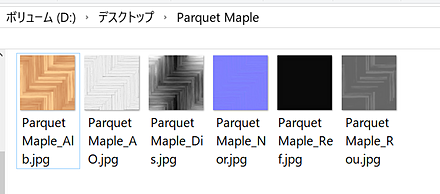

jpg 形式の画像ファイルを準備する

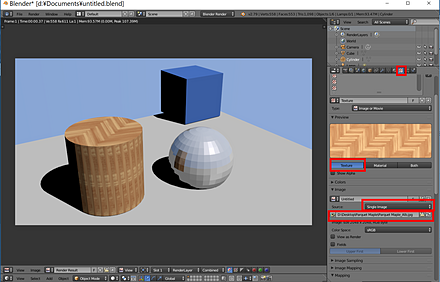

プロパティで，テクスチャ画像を設定できる
