Blender の画像テクスチャ，テクスチャ座標系

前準備

Blender のインストール

【Blender のインストール】

• Windows での Blender 3.4.1 のインストール: 別ページ »で説明
• Ubuntu での Blender 3 のインストールは，別ページ »で説明

メニューの日本語化を行っておいた方が使いやすい．

Blender の基本操作のまとめ

【サイト内の関連ページ】 Blender の種々の操作と設定（Blender 3.4 の画面で説明）

オブジェクトの選択

• オブジェクトの選択： マウスの左クリック

オブジェクト等の移動、回転、拡大縮小

• 移動モードへの切り替え：　ツールバーか，「G」キー

  移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．



  ツールバーにより，移動ツールが表示される．移動ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて移動すると， 軸ロックされ、軸方向だけの移動になる．

• 拡大縮小（スケール）モードへの切り替え：　ツールバーか，「s」キー

  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．



  ツールバーにより，拡大縮小（スケール）ツールが表示される．拡大縮小（スケール）ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて拡大縮小すると， 軸ロックされ、軸方向だけの拡大縮小になる．

  精密にサイズを指定したいときは、左側のツールバーのアイテムタブで X, Y, Z の値を設定する．

• 回転モードへの切り替え：　ツールバーか，「R」キー

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．

「R」キーを1回だけ押すと，視点を基準として回転

「R」キーを2回押すと，3軸の回転

立体の新規作成

• 立体の追加： メニューの「追加(Add)」（あるいは SHIFT + Aキー）→「メッシュ (Mesh)」，その後，種類を選択（円柱，立方体などが選べる）．

• 選択されたオブジェクト等の削除：　DEL キー

3Dビューポートの視野の操作

• 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動

• 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動

• 視点の前後移動： マウスホイール

  ※ テンキーの「+」と「-」でもOK


• 全体表示: HOME キー

  左は全体表示の前，右は全体表示のあと．



3Dビューポートで「作業視野」と「カメラ視野」との切り替え

3Dビューポートのカメラ視野（カメラビュー），作業視野（作業ビュー）切り替え： ナビゲーションコントロールで行うことができる

カメラ視野（カメラビュー）は，レンダリングのときに用いる視野．

左は作業視野，右はカメラ視野（カメラビュー）

※ テンキーの「0」，メニューの「ビュー (View)」の「視点」の「カメラ (Camera)」でも行うことができる．

カメラを「カメラ視野」に固定する（解除する）

• カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「n」キー．「ビュー」のタブで「カメラをビュー」をチェックする．

  ※ 終わったら，もう1度「n」キーを押して，シェルフを閉じる



元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

画像テクスチャ，テクスチャ座標系を学ぶ

ルック開発モード，スタジオライトの設定

マテリアルを 3Dビューポートですぐに確認できるようにするために，3Dビューポートをルック開発モードに変える．スタジオライトの設定を行う

1. まず，ルック開発モードに切り替える．

   ルック開発モードへの切り替えは，メニューでできる．



   ルック開発モードは，立体のマテリアル等を調整するために，シーン内のライトを，簡単に切り替えながら確認するためのモードである．

2. 次に，スタジオライトの設定を行う．

   スタジオライトの設定はメニューでできる．

   ここでは，一番左の city.exr を選ぶ．



立体に画像テクスチャを設定してみる

立体に画像テクスチャを設定し，画像ファイルを画像テクスチャとして使用する．

1. 画像テクスチャに使用したい画像ファイルを準備する
2. 立体を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．


3. プロパティの「マテリアル」をクリック

4. 下のように「新規 (New)」のボタンが表示されるときは，新規 (New)をクリック

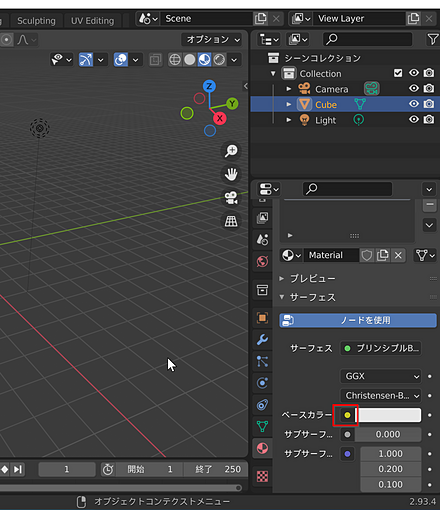

5. 「ベースカラー」の左横の「●」をクリック

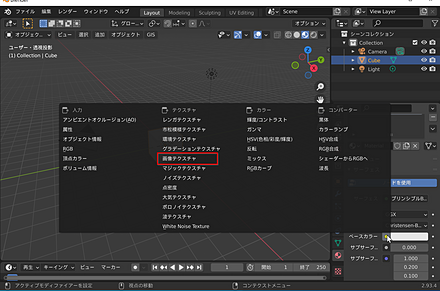

6. 「画像テクスチャ」を選ぶ

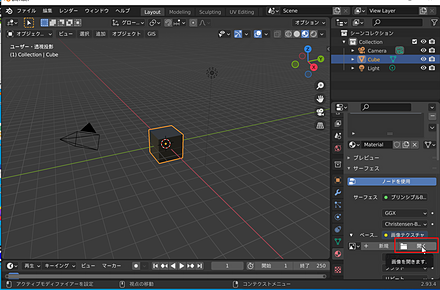

7. 画像ファイルを，画像テクスチャとして使いたいので，「開く」をクリック

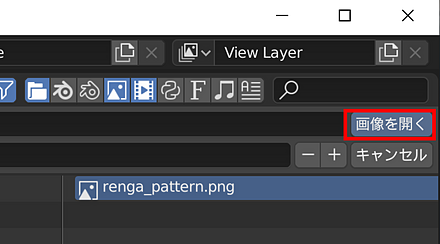

8. 画像テクスチャとして使いたい画像ファイルを選び，「画像を開く」をクリック

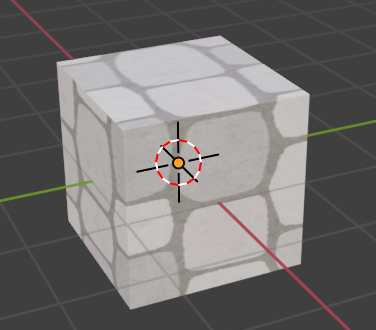

9. ルック開発モードで確認する．

   ルック開発モードへ切り替えてない場合は，切り替える



実習

画像ファイルを，新しく１つ用意し，今の立方体の画像テクスチャを，新しい画像ファイルに設定しなさい

テクスチャ座標系の確認

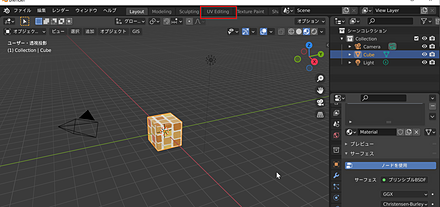

1. Blender のワークスペースを「UV Editing」に変える

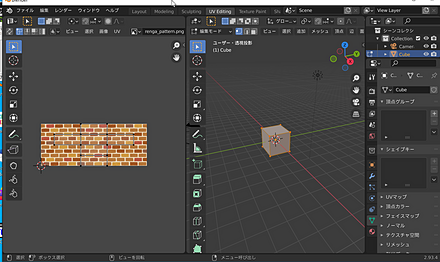

2. 「UV Editing」のワークスペースに変わるので確認


   左側の画面は，画像エディタ (Image Editor) になっている

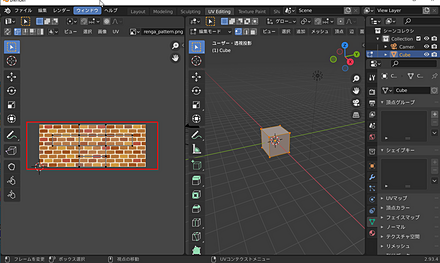

   立方体の表面の展開図が自動作成される



全体まとめ

• テクスチャ座標系は2次元の座標系である．
• 立体は，3次元のものであるが，立体のサーフェスに展開され，2次元のテクスチャ座標系にマッピングされる
• Blender では，シーンは 3次元で，x, y, z の軸．テクスチャは 2次元で，u, v の軸である．
