BlenderGIS を用いて Blender に GeoTIFF 形式の高さマップ (height map) をインポート

BlenderGIS を用いて Blender に GeoTIFF 形式の高さマップ (height map) をインポートする手順をスクリーンショット等で説明する.

利用するデータ等の利用条件は,利用者で確認すること

前準備

Blender のインストール

Blender のインストール

メニューの日本語化を行っておいた方が使いやすい.

Blender のメニュー等の日本語化については,別ページ で説明している.

BlenderGIS のインストール

BlenderGIS のインストールは,別ページ »で説明している.

BlenderGIS を用いて,GeoTIFF ファイルのインポート

謝辞:GeoTIFFデータとして, http://download.osgeo.org/geotiff/samples/intergraph/で公開されているデータを用いている.

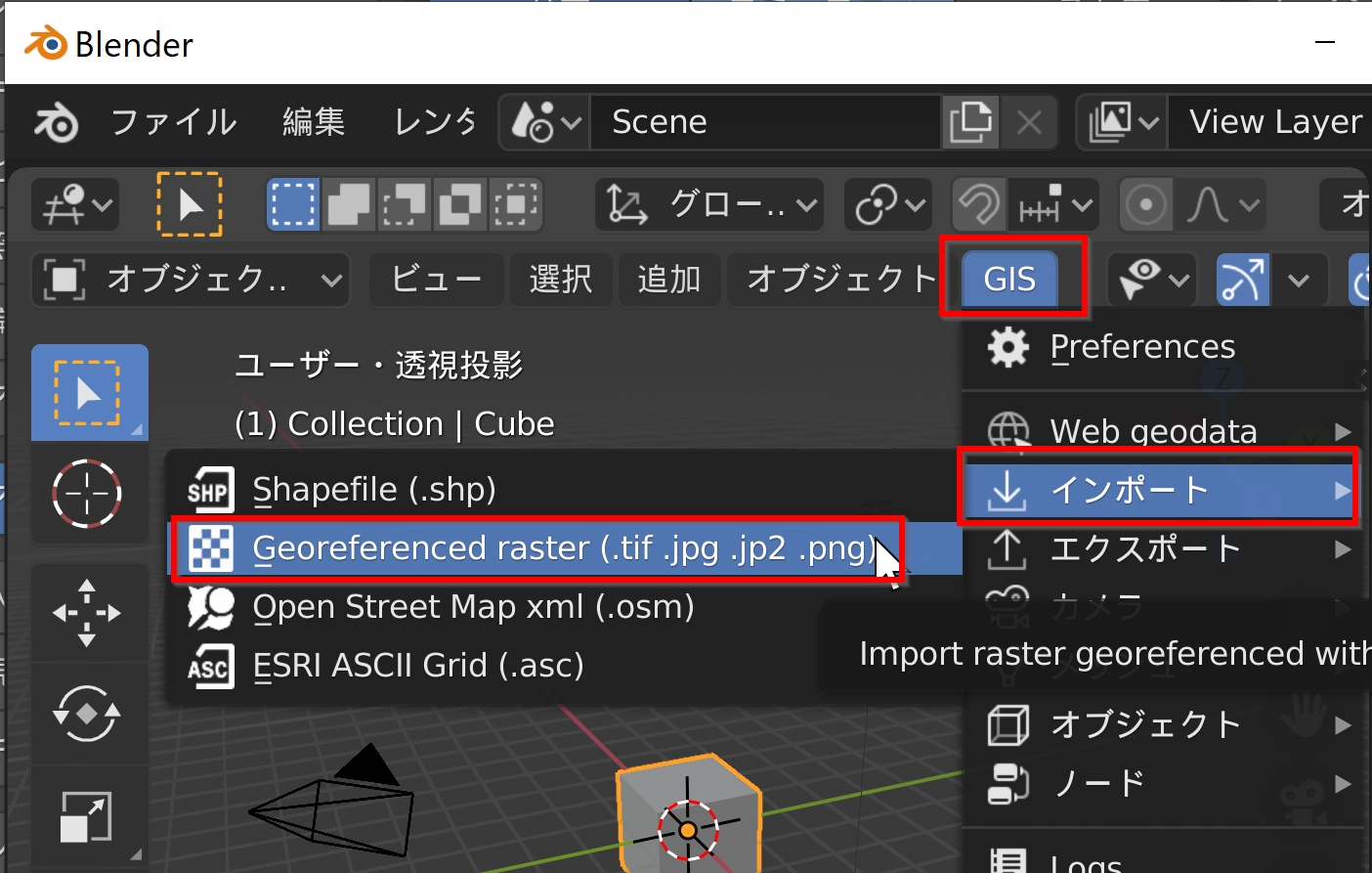

  1. GIS」をクリック. 「インポート(Import)」→「Georeferenced raster (.tif .jpg .jp2 .png)」と操作する

    [image]

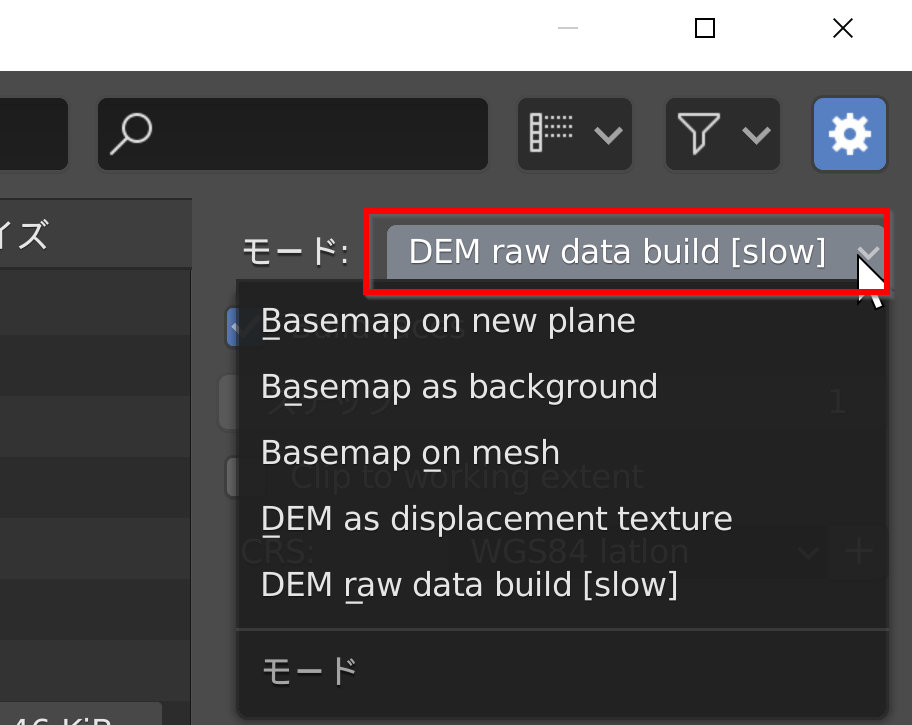

  2. 高さマップ (height map) のGeoTIFF ファイルをインポートし,それからポリゴンを生成したい場合, モード (mode) は, 「DEM raw data build」を選ぶ

    [image]

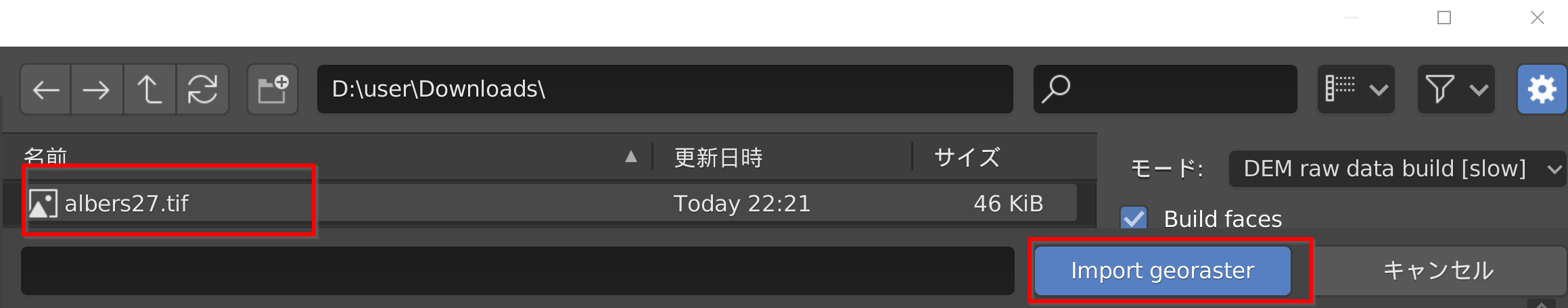

  3. GeoTIFF ファイルを選ぶ. 「Import georaster」をクリック.

    [image]

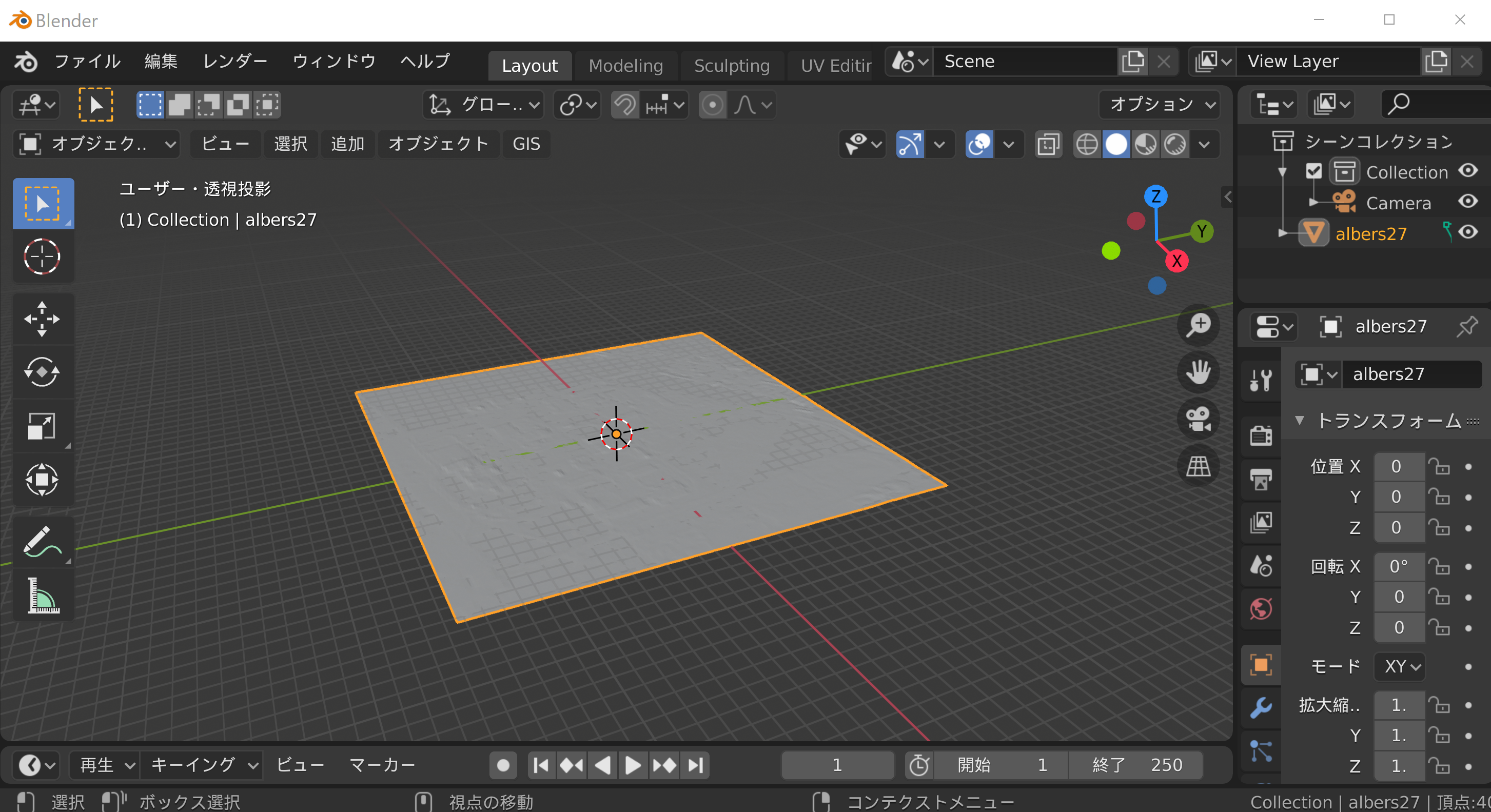

  4. インポートされるので確認する

    [image]

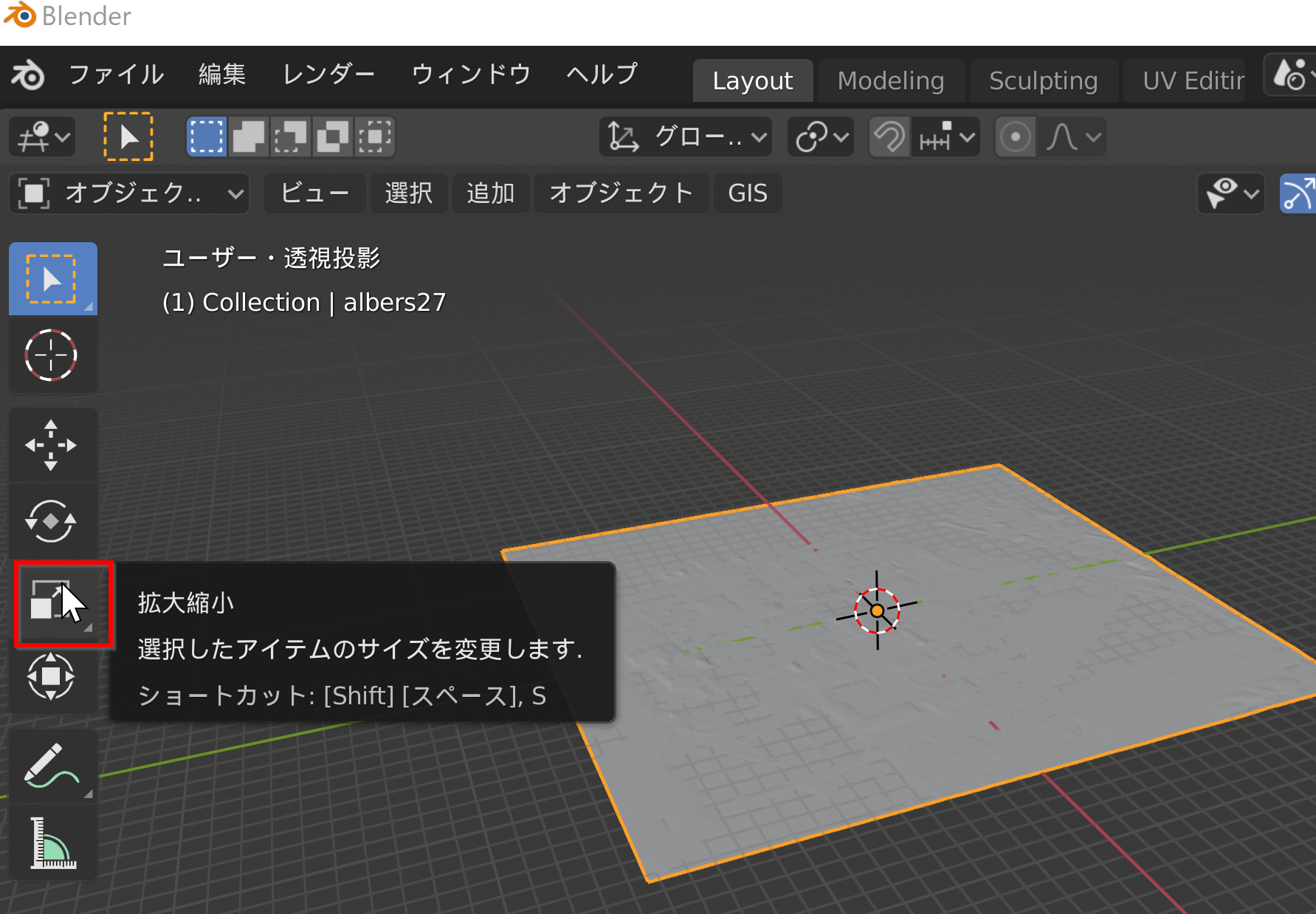

  5. 高さを強調してみたい. まず,オブジェクトを選択した状態で,拡大縮小モードにする.

    [image]

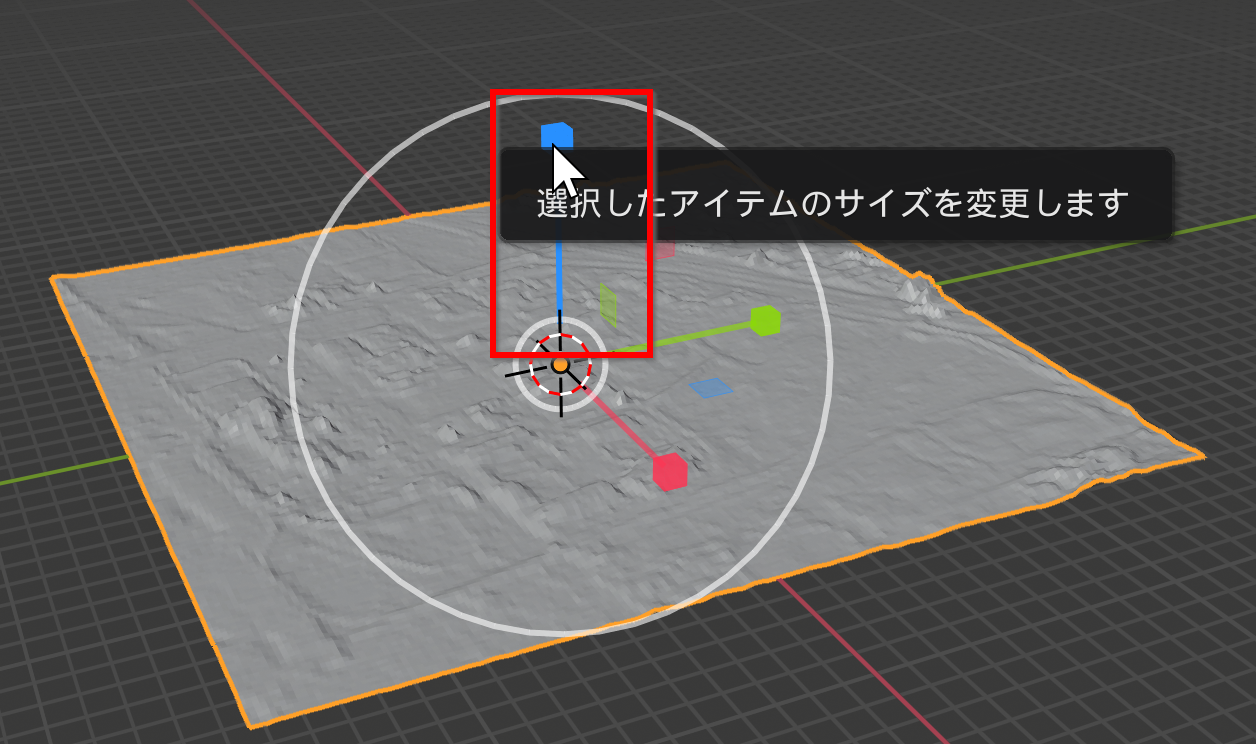

    軸を選ぶ.

    [image]

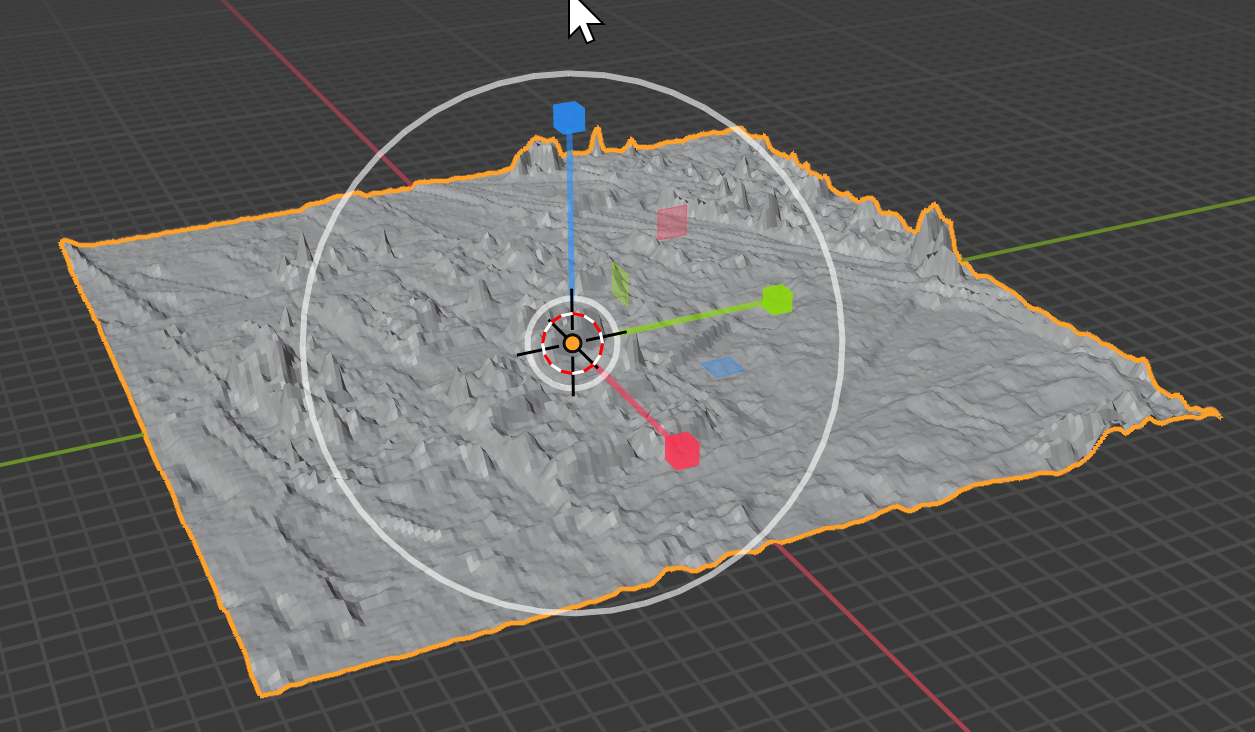

    マウスを動かして,高さを強調できる.

    [image]
