国土地理院標高タイルの数値データのダウンロードと画像表示

【概要】

国土地理院標高タイル（テキスト形式）の数値データをダウンロードし，Python で画像として表示する手順を説明する．あわせて，標高データを使った3次元プロットも行う．

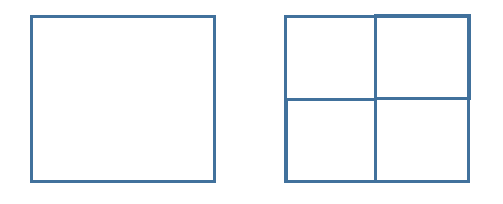

地図タイルとは，地図データを「レイヤ番号/X/Y」で管理する仕組みである．最も粗いものがレベル０で，レベルが増えるごとに範囲は狭く，情報は精密になる．レイヤ番号が０のときは全世界を表し，レイヤ番号が１増えると１枚のタイルが覆う面積は 1/4になる．画像の地図の場合，１枚の地図タイルは 256×256 ピクセルの画像が標準である．

オンラインの地図システムでは，表示を速くするために，地図データをタイル化して配信している。同じ仕組みは，ゲームの「マップ」でも使われることがある。

標高タイルは，地図タイルと同じ座標の仕組みで整備された標高データである。国土地理院が公開する標高タイルには，カンマ区切りのテキスト形式と PNG 形式の２種類がある。本ページでは，値を直接読めるテキスト形式を扱う。

テキスト形式の標高タイルは 256×256 の数値データで，各値はピクセル座標に対応する標高値（単位はm）である。標高値は小数点第二位まで入っており，標高値が存在しない画素には「e」の文字が入る（海上などデータのない場所）。

【その他情報】

著作権は国土地理院にある。他者への配布やインターネットでの公開などを行う場合は，利用条件（国土地理院コンテンツ利用規約）を確認すること。本ページでは学習目的で国土地理院タイルデータを使用する。

【目次】

【関連する外部ページ】

【サイト内の関連情報】

キーワード： 地図タイル，標高タイル，国土地理院タイル地図，国土地理院標高タイル，高さマップ（Height map），ダウンロード

タイル座標確認ページ

  1. Webブラウザでタイル座標確認ページを開く。

    https://maps.gsi.go.jp/development/tileCoordCheck.html

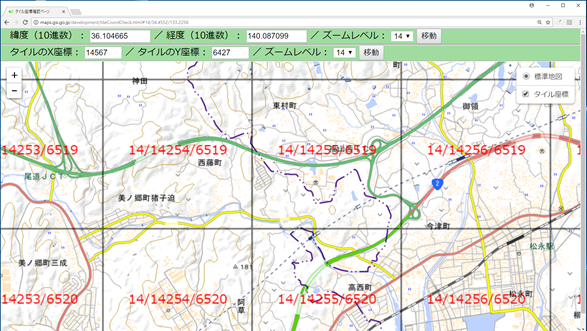

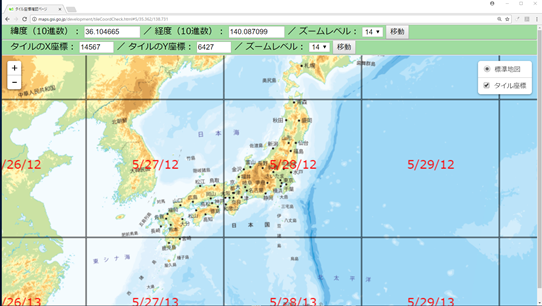

  2. 好きな場所に地図を合わせながら，画面に表示される「レイヤ番号/X/Y」の変化を見る。

    ズームイン・ズームアウトは，画面左上の「+」「-」ボタンか，マウスのホイールで行う。

    「好きな場所」は，自宅の近くなど，慣れている場所を選ぶとよい。ある程度起伏がある場所を選ぶと，後の 3次元プロットが見やすくなる。

  3. あとで数値データをダウンロードしたいタイルの「レイヤ番号/X/Y」の値をメモしておく。
    （例）14/14255/6519
    • レイヤ番号は 14 くらいが扱いやすい。
    • レイヤ番号や X・Y の値によっては，データが存在せずダウンロードできない場合がある。

国土地理院標高タイルの数値データのダウンロード

  1. Web ブラウザで次のような URL を開く。「14/14255/6519」の部分は，先ほどメモした数値に読み替える。

    https://cyberjapandata.gsi.go.jp/xyz/dem/14/14255/6519.txt

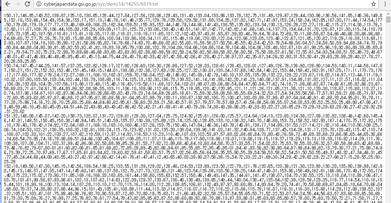

  2. 256×256 個の数値（カンマ区切り）が表示されるので確認する。データのない画素には「e」が入っている。

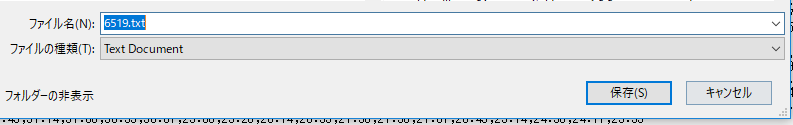

  3. Web ブラウザの機能でファイルを保存する。ファイル名を覚えておく。
  4. 保存したファイルを分かりやすいディレクトリ（例えば E:\ の直下）にコピーする。

前準備

Python 3.12 のインストール

Pythonのインストールを行い、Pythonのプログラムを実行する環境を整える。扱う環境は、Windows搭載パソコンである。金子研究室では、Python 3.12.10を推奨する。

[Windows での Python 3.12 のインストール手順を見るには、ここをクリック]

Windows での Python 3.12 のインストール

以下のいずれかの方法でPython 3.12をインストールする。Pythonがインストール済みの場合、この手順は不要である。

方法 1：winget によるインストール

【インストールコマンドの実行方法】

管理者権限でコマンドプロンプトを起動する（手順：Windowsキーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）。そして、コマンド全体をコマンドプロンプトにコピー＆ペーストする。

--scope machine を指定することで、システム全体（全ユーザー向け）にインストールされる。このオプションの実行には管理者権限が必要である。インストール完了後、コマンドプロンプトを再起動するとPATHが反映される。

REM Python 3.12 をシステム領域にインストール
winget install --id Python.Python.3.12 -e --scope machine --silent --accept-source-agreements --accept-package-agreements --override "/quiet InstallAllUsers=1 PrependPath=1 Include_test=0 Include_pip=1 Include_launcher=1 InstallLauncherAllUsers=1 TargetDir=\"C:\Program Files\Python312\""

REM Python と Scripts を PATH 先頭に追加
powershell -NoProfile -Command "$p='C:\Program Files\Python312'; $s=\"$p\Scripts\"; $c=[Environment]::GetEnvironmentVariable('Path','Machine'); if((Test-Path $p) -and (';'+$c+';' -notlike \"*;$p;*\") -and (';'+$c+';' -notlike \"*;$s;*\")){[Environment]::SetEnvironmentVariable('Path',\"$p;$s;$c\",'Machine')}"

方法 2：インストーラーによるインストール

  1. Python公式サイト（https://www.python.org/downloads/）にアクセスし、「Download Python 3.x.x」ボタンからWindows用インストーラーをダウンロードする。
  2. ダウンロードしたインストーラーを実行する。
  3. 初期画面の下部に表示される「Add python.exe to PATH」にチェックを入れてから「Customize installation」を選択する。このチェックを入れ忘れると、コマンドプロンプトから python コマンドを実行できない。
  4. 「Install Python 3.xx for all users」にチェックを入れ、「Install」をクリックする。

インストールの確認

コマンドプロンプトで以下を実行する。

python --version

バージョン番号（例：Python 3.12.x）が表示されればインストール成功である。「'python' は、内部コマンドまたは外部コマンドとして認識されていません。」と表示される場合は、インストールが正常に完了していない。

Python の開発環境 Visual Studio Code のインストールと Python 用の設定

Python の開発環境Visual Studio Code（プログラムを編集するソフトウェア。以下、VS Code）を整える。

[Windows での Visual Studio Code のインストールと Python 用の設定手順を見るには、ここをクリック]

Windows での Visual Studio Code のインストールと Python 用の設定手順

1. VS Code と拡張機能のインストール

以下のコマンドにより，既存の VS Code を削除し，全ユーザー共有の設定で再インストールしたうえで，拡張機能（VS Code に機能を追加するソフトウェア）をまとめて導入する．

【インストールコマンドの実行方法】

管理者権限でコマンドプロンプトを起動する（手順：Windows キーまたはスタートメニュー → cmd と入力 → 右クリック → 「管理者として実行」）。そして，コマンド全体をコマンドプロンプトにコピー＆ペーストする。

インストールコマンド


REM ============================================================
REM Microsoft Visual Studio Code
REM ============================================================
winget uninstall -e --id Microsoft.VisualStudioCode --silent --disable-interactivity --accept-source-agreements
rmdir /s /q C:\ProgramData\vscode-extensions 2>nul
rmdir /s /q "%APPDATA%\Code" 2>nul
rmdir /s /q "%USERPROFILE%\.vscode" 2>nul
rmdir /s /q "%LOCALAPPDATA%\Microsoft\vscode-update" 2>nul

REM VS Code をシステム領域に新規インストール
winget install --scope machine --id Microsoft.VisualStudioCode -e --silent --accept-source-agreements --accept-package-agreements

REM 全ユーザー共有の拡張機能フォルダ
mkdir C:\ProgramData\vscode-extensions 2>nul
icacls "C:\ProgramData\vscode-extensions" /grant "Everyone:(OI)(CI)M" /T

REM スタートメニューのショートカットを --extensions-dir 付きで再作成
rmdir /s /q "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code" 2>nul
del "C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk" 2>nul
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); $lnk.TargetPath='C:\Program Files\Microsoft VS Code\Code.exe'; $lnk.Arguments='--extensions-dir \"C:\ProgramData\vscode-extensions\"'; $lnk.Save()"
REM ショートカットの検証
powershell -NoProfile -Command "$s=New-Object -ComObject WScript.Shell; $lnk=$s.CreateShortcut('C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Visual Studio Code.lnk'); Write-Host 'TargetPath:' $lnk.TargetPath; Write-Host 'Arguments:' $lnk.Arguments"

REM ファイル / フォルダ右クリックの「Code で開く」を登録
reg add "HKLM\SOFTWARE\Classes\*\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%1\"" /f
reg add "HKLM\SOFTWARE\Classes\Directory\Background\shell\VSCode\command" /ve /d "\"C:\Program Files\Microsoft VS Code\Code.exe\" --extensions-dir \"C:\ProgramData\vscode-extensions\" \"%V\"" /f

REM --extensions-dir 付きで起動する code.cmd ラッパを作成
REM （%* を echo で書くと対話的 cmd で失われるため、PowerShell で [char]37+'*' を書き出す）
powershell -NoProfile -Command "$pct=[char]37; $q=[char]34; $c='@echo off'+[char]13+[char]10+$q+'C:\Program Files\Microsoft VS Code\bin\code.cmd'+$q+' --extensions-dir '+$q+'C:\ProgramData\vscode-extensions'+$q+' '+$pct+'*'+[char]13+[char]10; [IO.File]::WriteAllText('C:\ProgramData\vscode-extensions\vscode.cmd',$c,[Text.Encoding]::ASCII)"

REM 拡張機能のインストール
set "CODE=C:\Program Files\Microsoft VS Code\bin\code.cmd"
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --uninstall-extension GitHub.copilot-chat
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.python
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.vscode-pylance
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension ms-python.debugpy
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension MS-CEINTL.vscode-language-pack-ja
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension saoudrizwan.claude-dev
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension rust-lang.rust-analyzer
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension tamasfe.even-better-toml
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension anthropic.claude-code
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --install-extension almenon.arepl
"%CODE%" --extensions-dir "C:\ProgramData\vscode-extensions" --list-extensions --show-versions
echo === セットアップ完了 ===

2. Python インタプリタの選択

同一マシンに複数の Python がインストールされている場合，VS Code で使用する Python 本体（インタプリタ：Python プログラムを解釈・実行するソフトウェア）を選択する必要がある．

  1. コマンドパレット（コマンド名で機能を呼び出す VS Code の入力欄）を開く（Ctrl+Shift+P）
  2. Python: Select Interpreter と入力する
  3. 表示される一覧から，使用する Python（例：C:\Program Files\Python312\python.exe）を選択する．

Python プログラム実行手順

[Windows での Python プログラム実行手順を見るには、ここをクリック]

Windows での Python 実行手順（Visual Studio Codeを使用）

プログラムファイルの作成と保存

  1. 左サイドバーの「エクスプローラー」アイコン（Ctrl+Shift+E）をクリックする
  2. 「NO FOLDER OPENED」（作業対象フォルダが未選択の状態）と表示される場合は，「Open Folder」をクリックし，プログラムを保存するフォルダを選択する

    続いて「フォルダを信用するか」を確認する画面（フォルダ内のコードを実行してよいか確認する VS Code の仕組み）が表示されるので，チェックして Yes を選択する

  3. フォルダ名の右側に表示される「新しいファイル」アイコンをクリックする
  4. ファイル名（例：aitask.py．ファイル名は何でも良い）を入力し Enter を押す．拡張子は .py（Python ファイルを示す拡張子）とする
  5. 実行したいコードを選択し，Ctrl+C でコピーする．VS Code のエディタ領域に Ctrl+V で貼り付ける
  6. Ctrl+S で保存する

プログラムの実行

  1. エディタ右上の三角形「▷」アイコン（Run Python File：現在開いている Python ファイルを実行するボタン）をクリックする．または，エディタ上で右クリックし「ターミナルで Python ファイルを実行」を選択する
  2. VS Code 下部のターミナル（コマンドの入出力を表示する画面）に，実行結果（print 関数の出力等）が表示される
  3. tkinter（Python 標準の GUI ライブラリ）のファイル選択ダイアログを使うプログラムを実行した場合は，ダイアログが開くので対象画像を選択する
  4. VS Code 下部のターミナルで実行結果を確認する．OpenCV ウィンドウ（OpenCV が画像を表示するために開く専用ウィンドウ）が開いた場合はそちらも確認する．OpenCV ウィンドウは，マウスクリックでウィンドウをアクティブ（操作対象の状態）にしてからキーを押すと終了する

Python で国土地理院標高タイルのデータを表示する

  1. 次の Python プログラムを実行する。「E:/6519.txt」の部分は，先ほどのファイル名に読み替える。

    データには「e」（標高値なし）が含まれることがあるため，これを欠損値として読み込む。

    import pandas as pd
import matplotlib.pyplot as plt

Z = pd.read_csv("E:/6519.txt", header=None, na_values="e")
plt.imshow(Z)
plt.show()

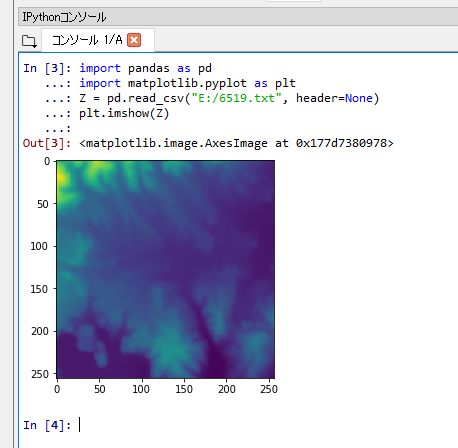

    次のように地形が色分けされて表示されれば成功である。標高が高いところが黄色，低いところが青のように，値に応じて自動的に色がつく（既定のカラーマップ）。データのない画素は色がつかない。

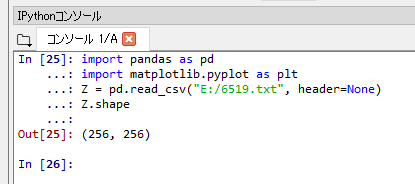

  2. 画像サイズの確認

    「E:/6519.txt」の部分は，先ほどのファイル名に読み替える。

    import pandas as pd

Z = pd.read_csv("E:/6519.txt", header=None, na_values="e")
Z.shape

    実行結果は (256, 256) となり，サイズが 256×256 であることが分かる。

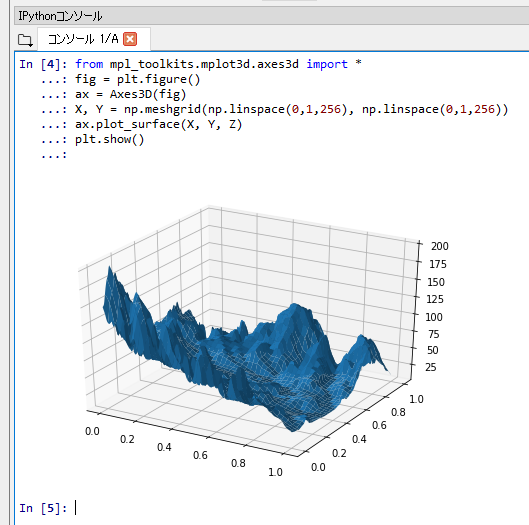

  3. 3次元プロットしてみる。

    標高値を高さ（Z 軸）として立体的に表示する。データのない画素（欠損値）は 0 で埋めてから描画する。

    import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

Z = pd.read_csv("E:/6519.txt", header=None, na_values="e").fillna(0).to_numpy()
fig = plt.figure()
ax = fig.add_subplot(projection="3d")
X, Y = np.meshgrid(np.linspace(0, 1, 256), np.linspace(0, 1, 256))
ax.plot_surface(X, Y, Z)
plt.show()
