Apache Tomcat コネクタの設定

Apache Tomcat に内蔵の HTTP サーバではなく，Apache HTTP サーバと Apache Tomcat を連携させて動かします．そのためには，「コネクタ」と呼ばれるプログラムを使う． Apache Tomcat にはすでに主要ないくつかのコネクタが搭載済みです． Apache HTTP サーバ側には，コネクタの設定を行う必要がある。コネクタにはいくつか種類がありますが、最善だと判断される mod_proxy_ajp モジュールを使う。

お断り

Apache HTTP サーバのインストールについては、 XAMPPでインストールする方法や単体でインストールする方法がありますインストール法の説明は別の Webページに移しました．

jk, jk2 コネクタについての記述は、別の Webページに移しました。

XAMPP を使っている場合。 Tomcat 5.5 でなく、Tomcat 6 でよいという場合には、この Web ページの手順に従わず、XAMPP の Web ページで配布されている Tomcat アドオンを使うという方法もあります（Tomcat アドオンを使うと、Tomcat 6 が自動的にインストールされます。 Tomcat アドオンを使って Tomcat 5.5 をインストールするのは難しい）。

準備事項

Apache HTTP サーバのインストールが済んでいること． XAMPPでインストールする方法や単体でインストールする方法があります．

Tomcat インストールが済んでいること．

Apache の httpd.conf ファイルの場所と，Tomcat インストールディレクトリを調べておくこと。この資料では，次のように書く．

Apache の httpd.conf ファイルの場所：
このページでは，C:\Program Files\Apache Group\Apache Software Foundation\Apache2.2\conf\httpd.conf と書く．
XAMPP を使っている場合には， C:\xampp\apache\conf\httpd.conf と読み替えてください．
Tomcat インストールディレクトリ： c:\tomcat55 (Windows の場合), /usr/local/apache-tomcat-5.5.23(Linux の場合)

Apache mod_proxy_ajp モジュールの設定

httpd.conf の設定

C:\Program Files\Apache Group\Apache Software Foundation\Apache2.2\confにあるhttpd.conf に次のような２行があるので書き換える．（XAMPP を使っている場合には，C:\xampp\apache\conf\httpd.conf と読み替えてください．）

【変更前】
# LoadModule proxy_module modules/mod_proxy.so
# LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
【変更後】
LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so

httpd.conf の末尾に、次の１行を書き加える。これは、tomcat 関係の設定を別のファイル（httpd-proxy.conf）に書きたいための設定。

Include conf/extra/httpd-proxy.conf

httpd-proxy.conf の作成

httpd.conf があるディレクトリに、extra というサブディレクトリが、すでにあるはず。そこに（extra下に）、httpd-proxy.conf というファイルを作る。ファイルの中身は次のようにする。

<Location /servlets-examples/>
    ProxyPass ajp://localhost:8009/servlets-examples/
</Location>

XAMPP を使っている場合の追加設定

XAMPP を使っている場合は，まだ，このままでは動かないようです． httpd.conf に次の設定を書き加えてください（tomcat インストールディレクトリを C:\tomcat55 としている）．

Alias /servlets-examples "C:/tomcat55/webapps/servlets-examples"

<Directory "C:/tomcat55/webapps/servlets-examples">
    Options Indexes
    AllowOverride None
    Order Allow,Deny
    Allow from all
</Directory>

※ なぜ，私は tomcat プラグインを使っていないのか？　(答) tomcat バージョン5(バージョン6でなく)を使いたいから． ※ なぜ，tomcat バージョン5なのか？ (答) tomahawk を使いたいから．

server.xml の設定

C:\tomcat55\conf\server.xml 内にある AJP の設定と，Tomcat の設定を一致させる．そのために，

AJP の設定: <Connector port="8009" .../> の属性
Tomcat の設定: <Connector port="8080" .../> の属性

を見比べる．AJP の設定には，足りない属性があるので、足りない属性とその属性値を AJP の設定に補う．

※　つまり，port="8080" ... の属性値をコピーアンドペースト．

Tomcat での 8080 ポートの抑止

C:\tomcat55\conf\server.xml 内にある port="8080" についての記述をコメントにする。これで、Tomcat と 8080 ポートで通信することはできなくなり、 Apache 経由での Tomcat との通信のみが許されることになる。

【変更前】
    <Connector port="8080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />
【変更後】
<!--
    <Connector port="8080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />
-->

テスト実行

Tomcat に付属のサンプルファイルを使ってテスト

Tomcat の再起動:
C:\tomcat55\bin\tomcat5w.exe を使用して、Tomcat を再起動する
apache httpd の再起動:
httpd.conf を書き換えたので、再起動が必要。
下記の URL を使い、servlets-examples のページを開く.
「:8080」を付けていないので、Tomcat に直接アクセスするのでなく、Web サーバにアクセスしていることになる。
http://localhost/servlets-examples

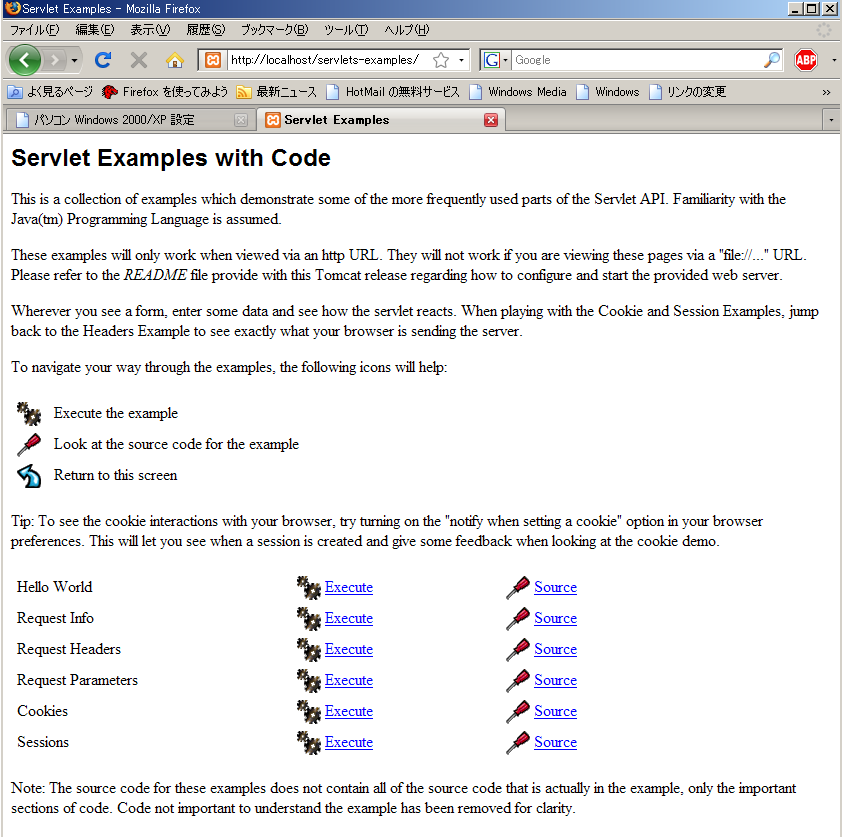

下記のように表示されれば OK．

(オプション) リクエストについての設定

今後、Tomcat の c:\tomcat55\webapps\WEB-INF\classes\ ディレクトリには、Java プログラムファイルが多数置かれることになる。 Web の http://ほにゃらら、という URL へのアクセスがあると、これらクラスの doGet メソッドが起動されるという仕組みになっている。そのために、URL へのリクエストを、Tomcat 側のどこのディレクトリに飛ばすかを、個々の URL ごとに設定することになる。その設定を行ってみる（なお、Tomcat 側のどこのディレクトリと、クラスとのマッピングは、 Tomcat の web.xml の設定。混同しないこと）。

ここでは、試しに、 http://localhost/hello に対するアクセスを、Tomcat 側の hello に飛ばすように設定してみます。

conf/extra/httpd-proxy.conf を次のように書く。 Order と Allow の行は、「127.0.0.1」からのアクセスだけを許すという設定です。

<Location /hello/>
    ProxyPass ajp://localhost:8009/hello/
    Order allow,deny
    Allow from 127.0.0.1
</Location>

上記の設定をテストするためには、 Tomcat のプログラムの Web ページに記載した HelloWorldExample.java プログラムを参考にしてください。

httpd.conf を書き換えたので、apahce httpd をリスタートすること。
