R システムで，グラフを PDF, SVG, HTML 形式で保存（R システム，ggplot2，gridExtra，gridSVG を使用）

このページでは，R システムでのグラフ作成について，次のことを行う手順を説明する．

前準備
PDF, SVG, HTML 形式で保存

【関連する外部ページ】

R システムの CRAN の URL: https://cran.r-project.org/

【サイト内の関連ページ】

散布図の作成，画像ファイルへの保存: 別ページ »で説明している．
散布図，折れ線グラフ，ヒストグラムのバリエーション（R システム，ggplot2 を使用）: 別ページ »で説明している．

前準備

R システムのインストール

R システムの CRAN の URL: https://cran.r-project.org/

Windows での R システムのインストール: 別ページ »で説明している．
Ubuntu での R システムのインストール: 別ページ »で説明している．

ggplot2 のインストール

R システムで，次のコマンドを実行し，ggplot2 をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("ggplot2")

gridExtra のインストール

R システムで，次のコマンドを実行し，gridExtra をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("gridExtra")

gridSVG のインストール

R システムで，次のコマンドを実行し，gridSVG をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("gridSVG")

XML のインストール

R システムで，次のコマンドを実行し，XML をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("XML")

PDF, SVG, HTML 形式で保存

グラフからの PDF ファイル作成例

■ Iris データセットの例

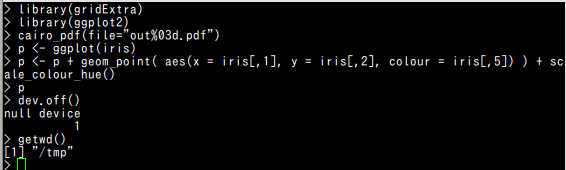

library(gridExtra)
library(ggplot2)
cairo_pdf(file="out%03d.pdf")
p <- ggplot(iris)
p <- p + geom_point( aes(x = iris[,1], y = iris[,2], colour = iris[,5]) ) + scale_colour_hue()
p
dev.off()
getwd()

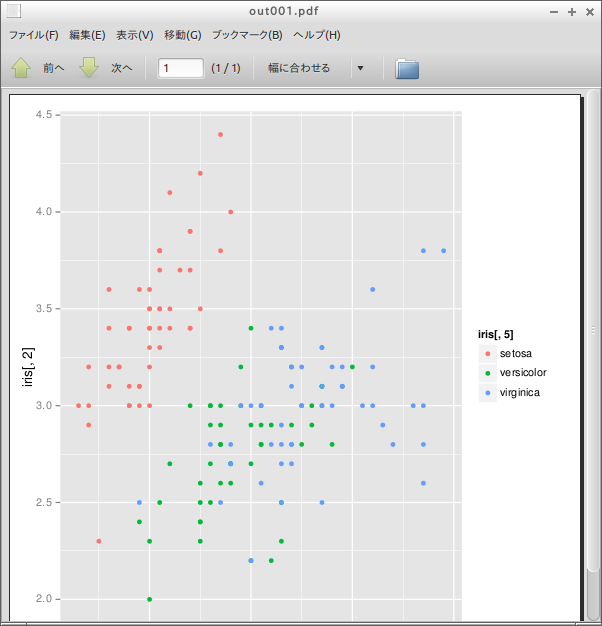

PDF ファイルが作成される

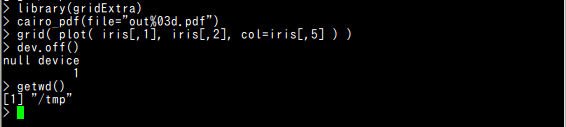

library(gridExtra)
cairo_pdf(file="out%03d.pdf")
grid( plot( iris[,1], iris[,2], col=iris[,5] ) )
dev.off()
getwd()

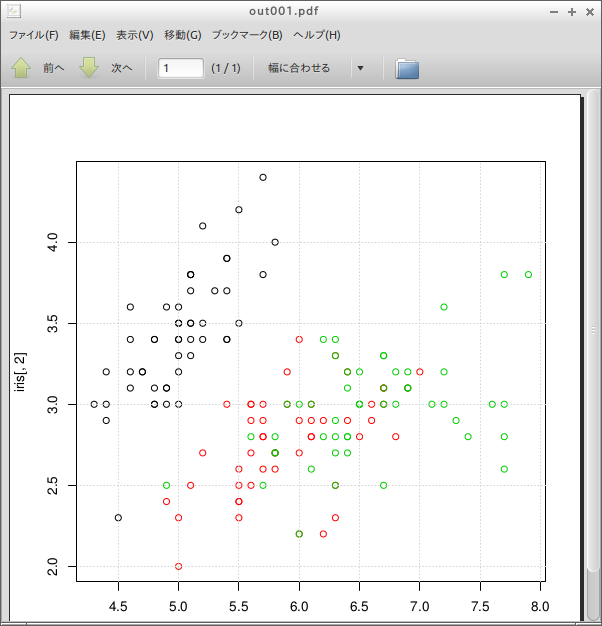

PDF ファイルが作成される

グラフからの SVG ファイル作成例

■ Iris データセットの例

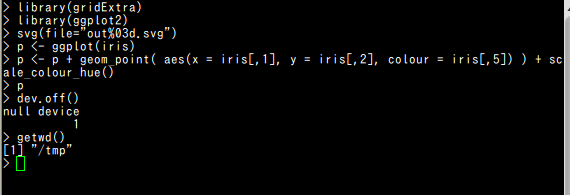

library(gridExtra)
library(ggplot2)
svg(file="out%03d.svg")
p <- ggplot(iris)
p <- p + geom_point( aes(x = iris[,1], y = iris[,2], colour = iris[,5]) ) + scale_colour_hue()
p
dev.off()
getwd()

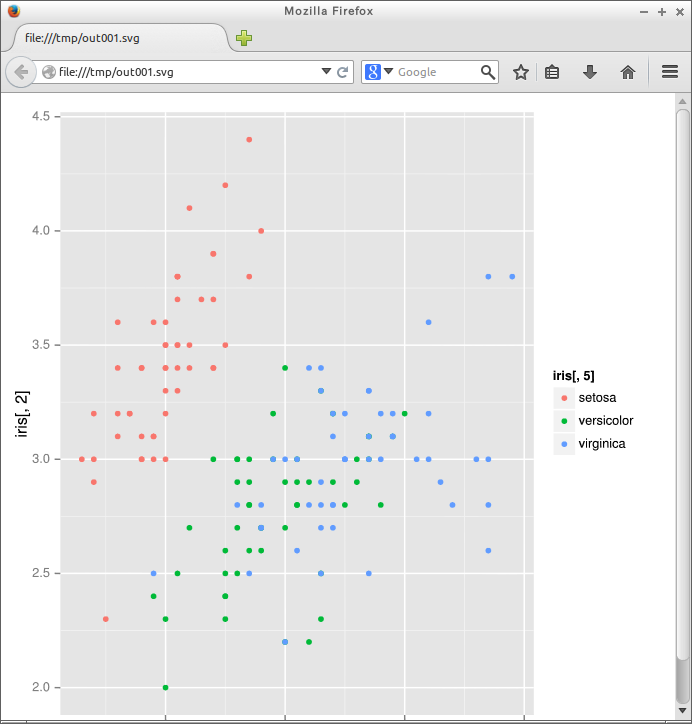

SVG ファイルが作成される

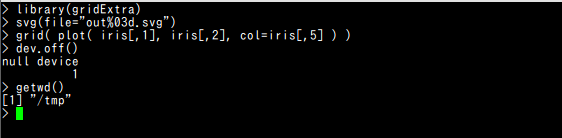

library(gridExtra)
svg(file="out%03d.svg")
grid( plot( iris[,1], iris[,2], col=iris[,5] ) )
dev.off()
getwd()

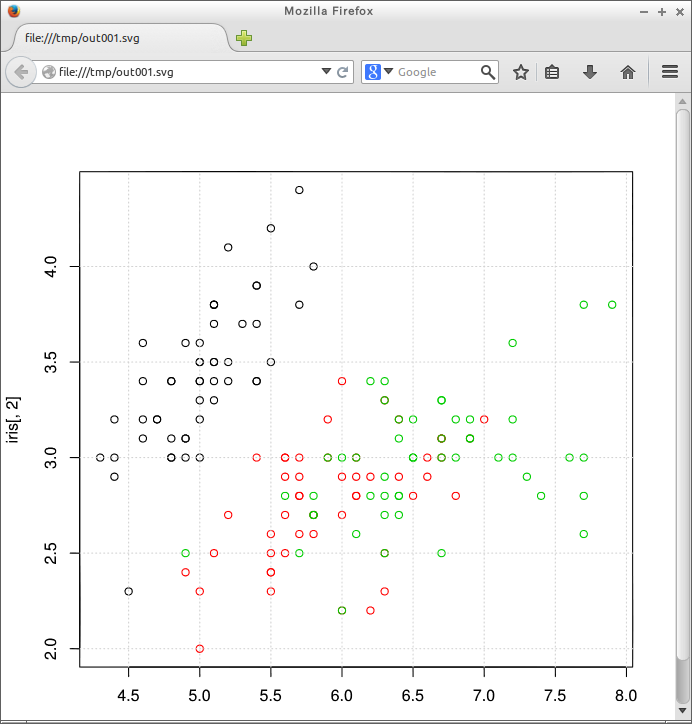

SVG ファイルが作成される

グラフからの HTML ファイル作成例

要点

gridSVG を使用　・・・描画されたグリッドから SVG データを生成
saveXML を使用　・・・ SVG データを XML 化
d3 　・・・将来に備えてインポートしておく（ここでは使っていない）

前準備として， R システムで，次のコマンドを実行し，gridSVG と XML をインストールする．

このとき「Secure CRAN mirrors」のような，ミラーサイトの選択画面が出たときは「Japan」のものを選ぶ．

install.packages("gridSVG")
install.packages("XML")

■ Iris データセットの例

library(gridSVG)
library(XML)
library(ggplot2)

htmlhead <-
'
<!DOCTYPE html>
<head>
  <meta charset = "utf-8">
  <script src = "http://d3js.org/d3.v3.js"></script>
</head>

<body>
'

htmltail <-
'
</body>
</html>
'

p <- ggplot(iris)
p <- p + geom_point( aes(x = iris[,1], y = iris[,2], colour = iris[,5]) ) + scale_colour_hue()
p
mysvg <- grid.export(NULL, addClasses=TRUE)
sink("out.html")
cat(htmlhead, saveXML(mysvg$svg), htmltail)
sink(file=NULL)
getwd()

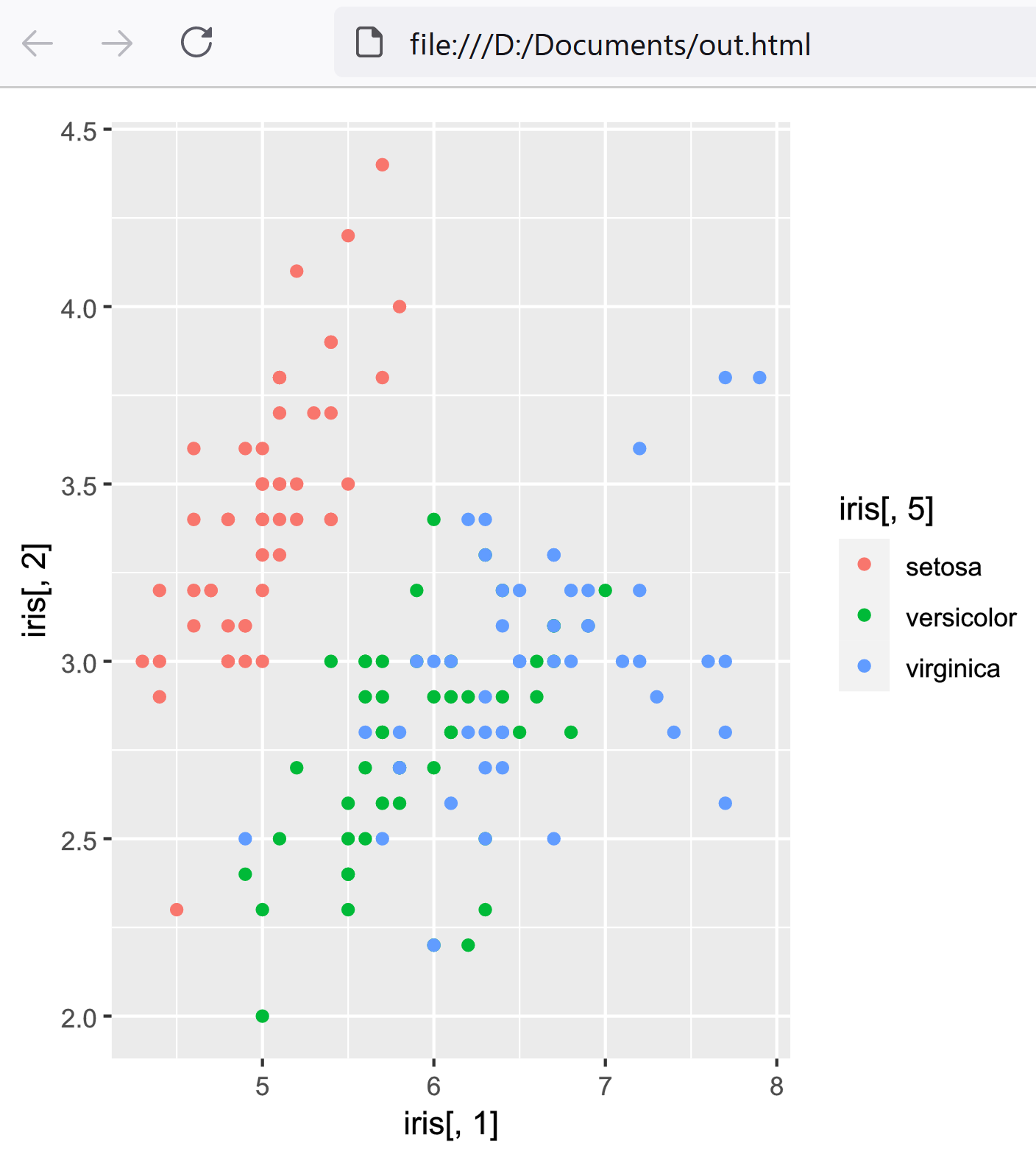

sink で指定したファイル out.html ができるので確認する．
