Ruby で rsruby を用いてグラフ作成

全体構成 人工知能 ３次元，地図 プログラミング 情報工学全般 インストール 支援 連絡先，業績

このページでは，rsruby を用いたグラフ作成について， 次のことを行う手順を説明する．

前準備

Ubuntu の場合

  1. Ubuntu で Ruby 処理系のインストール
  2. Ubuntu で R 処理系のインストール
  3. (オプション) R システムでのパッケージのインストールの Web ページの記述に従って，Rcmdr のインストールが済んでいること．
  4. Ubuntu で rsruby のインストール

Windows の場合

  1. Windows で Ruby 処理系と DevKit のインストール
  2. Windows で R 処理系のインストール
  3. (オプション) R システムでのパッケージのインストールの Web ページの記述に従って，Rcmdr のインストールが済んでいること．
  4. Windows の環境変数 PATH に「C:\R\R-2.14.1\bin\i386」を追加
  5. Windows で rsruby のインストール

CSVファイルを読み込み，Ruby の連想配列に格納 (Read CSV file, and store into an HashTable of Ruby)

  1. (前準備) 使用する CSV ファイルの作成

    ここでは，テスト用の CSV ファイル Book1.csv をダウンロードし， ディレクトリ C:\R\の下におくことにします．

    ※ Ubuntu の場合は /tmp の下などに置く（要するにどこでも良い）

  2. 使用する CSV ファイルの確認

    この Web ページのプログラムでは，１行目がヘッダー．２行目以降がデータ本体になっている必要がある． CSV ファイルの1行目に，各列の属性名が書かれていることを確認する．

    テスト用の CSV ファイル Book1.csv では， 属性名として seq, date, USD, EUR, AUD の5つが 書かれている．

    [image]
  3. CSVファイルを読み込み，Ruby の連想配列に格納するプログラム (Read CSV file, and store into an HashTable of Ruby)

    まだ rsruby は使っていません．このプログラムを書き換えて，いろいろなグラフ作成に使うことします．

    require 'rubygems'
require "csv"
reader = CSV.open("/tmp/Book1.csv", "r")
header = reader.take(1)[0]
T = Hash::new
header.each do |attr|
  T[attr.strip] = []
end
reader.each do |row|
  i = 0
  row.each do |item|
    T[header[i].strip].push(item.strip)
    i = i + 1
  end
end

rsruby を用いたグラフ作成例

ここでは x, y 値を指定しての散布図の作成を行う．

x 値を格納したベクトル，y 値を格納したベクトルを引数として R の plot() 関数を使うと，散布図が描かれます．

◆ Ubuntu の場合の実行手順例

export R_HOME=/usr/lib/R
irb

require 'rubygems'
require "csv"
require 'rsruby'
reader = CSV.open("/tmp/Book1.csv", "r")
header = reader.take(1)[0]
T = Hash::new
header.each do |attr|
  T[attr.strip] = []
end
reader.each do |row|
  i = 0
  row.each do |item|
    T[header[i].strip].push(item.strip)
    i = i + 1
  end
end
# draw scatter graph
r = RSRuby::instance
r.eval_R(<<-RCOMMAND)
     X <- matrix( c( #{T["seq"].join(",")} ), 1, #{T["seq"].size} )
     Y <- matrix( c( #{T["USD"].join(",")} ), 1, #{T["USD"].size} )
     plot(X, Y)
RCOMMAND

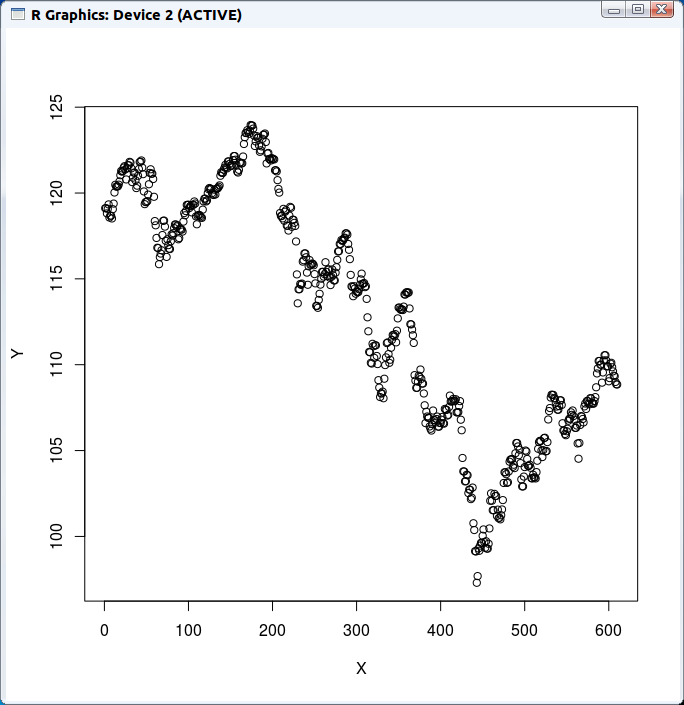

[image]

重ね書きの例

points() 関数や line() 関数 や legend() 関数や text() 関数を使って，簡単に重ね書きできる．例を示しておきます． 次のような感じになります（文法の詳細には立ち入りません）．

線の重ね書き

lines() 関数は，線を重ね書きするもの．

◆ Ubuntu の場合の実行手順例

export R_HOME=/usr/lib/R
irb

require 'rubygems'
require "csv"
require 'rsruby'
reader = CSV.open("/tmp/Book1.csv", "r")
header = reader.take(1)[0]
T = Hash::new
header.each do |attr|
  T[attr.strip] = []
end
reader.each do |row|
  i = 0
  row.each do |item|
    T[header[i].strip].push(item.strip)
    i = i + 1
  end
end
# draw scatter graph
r = RSRuby::instance
r.eval_R(<<-RCOMMAND)
     X <- matrix( c( #{T["seq"].join(",")} ), 1, #{T["seq"].size} )
     Y <- matrix( c( #{T["USD"].join(",")} ), 1, #{T["USD"].size} )
     plot(X, Y)
     lines(lowess( X, Y ), col = "red")
     lines(lowess( X, Y, f=0.2 ), col = "green")
RCOMMAND

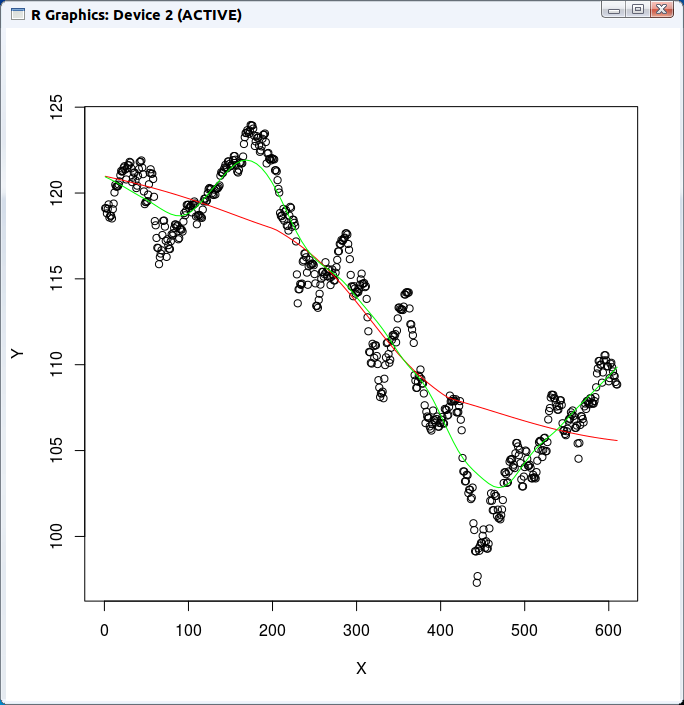

[image]

平滑化の関数は，他にも，smooth.spline(), ksmooth(), supsmu() などが知られている．

凡例の重ね書き

legend() 関数では，次を指定する．

【関連する外部ページ】: href="http://www.okada.jp.org/RWiki/?%A5%B0%A5%E9%A5%D5%A5%A3%A5%C3%A5%AF%A5%B9%BB%B2%B9%CD%BC%C2%CE%E3%BD%B8%A1%A7%CB%DE%CE%E3　（現存しない）

グラフィックス参考実例集：凡例 (http://www.okada.jp.org/RWiki/?%A5%B0%A5%E9%A5%D5%A5%A3%A5%C3%A5%AF%A5%B9%BB%B2%B9%CD%BC%C2%CE%E3%BD%B8%A1%A7%CB%DE%CE%E3)

export R_HOME=/usr/lib/R
irb

require 'rubygems'
require "csv"
require 'rsruby'
reader = CSV.open("/tmp/Book1.csv", "r")
header = reader.take(1)[0]
T = Hash::new
header.each do |attr|
  T[attr.strip] = []
end
reader.each do |row|
  i = 0
  row.each do |item|
    T[header[i].strip].push(item.strip)
    i = i + 1
  end
end
# draw scatter graph
r = RSRuby::instance
r.eval_R(<<-RCOMMAND)
     X <- matrix( c( #{T["seq"].join(",")} ), 1, #{T["seq"].size} )
     Y <- matrix( c( #{T["USD"].join(",")} ), 1, #{T["USD"].size} )
     plot(X, Y)
     lines(lowess( X, Y ), col = "red")
     lines(lowess( X, Y, f=0.2 ), col = "green")
     legend( 5, 105, c( "f = 2/3", "f = 0.2" ), lty = 1, col = c("red", "green") )
RCOMMAND

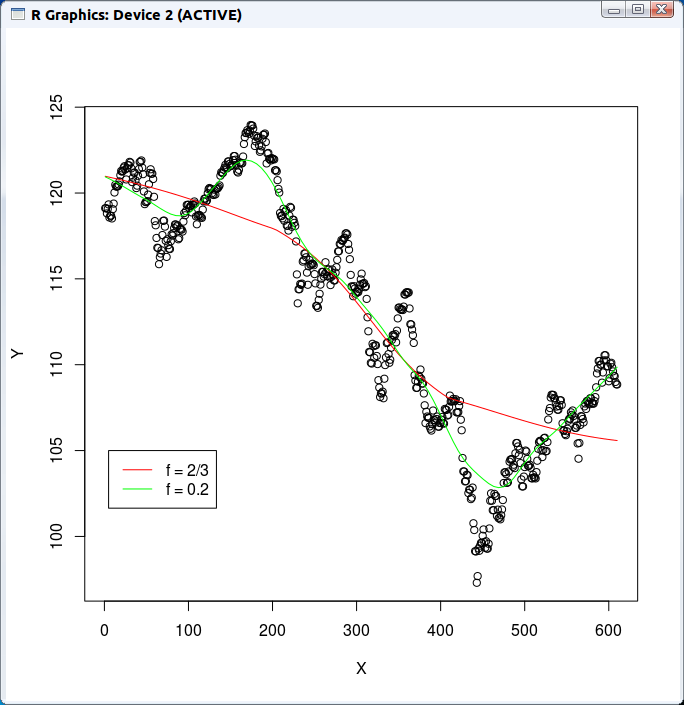

[image]

テキストを書くこともできる．

text(locator(1), labels = "ほげほげ")

ファイルへの保存

グラフィカル・デバイスの種類（例）

など．

例えば，PDF ファイルを作りたいときは，最初に「pdf()」を実行．最後に「dev.off()」で，ファイルを閉じる． すると，作業ディレクトリにファイルができる．作業ディレクトリは，getwd() で分かる．

※ pdf( file="/tmp/.png" ) のように，ファイル名を陽に指定する方が分かりやすいでしょう．

◆ Ubuntu の場合の実行手順例

export R_HOME=/usr/lib/R
irb

require 'rubygems'
require "csv"
require 'rsruby'
reader = CSV.open("/tmp/Book1.csv", "r")
header = reader.take(1)[0]
T = Hash::new
header.each do |attr|
  T[attr.strip] = []
end
reader.each do |row|
  i = 0
  row.each do |item|
    T[header[i].strip].push(item.strip)
    i = i + 1
  end
end
# draw scatter graph
r = RSRuby::instance
r.eval_R(<<-RCOMMAND)
     X <- matrix( c( #{T["seq"].join(",")} ), 1, #{T["seq"].size} )
     Y <- matrix( c( #{T["USD"].join(",")} ), 1, #{T["USD"].size} )
     png( file="/tmp/1.png" )
     plot(X, Y)
     dev.off()
RCOMMAND

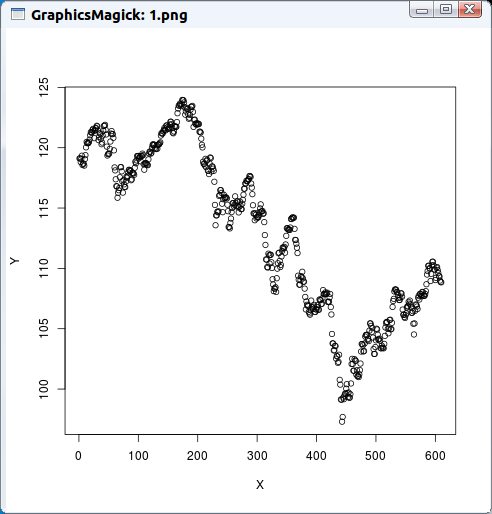

出来たファイル（ここでは /tmp/1.png）を表示させると，次のようになる．

[image]
